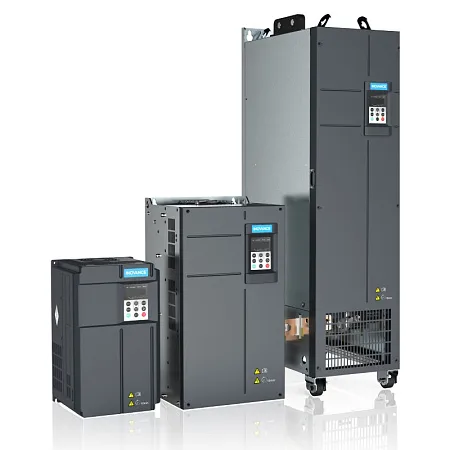

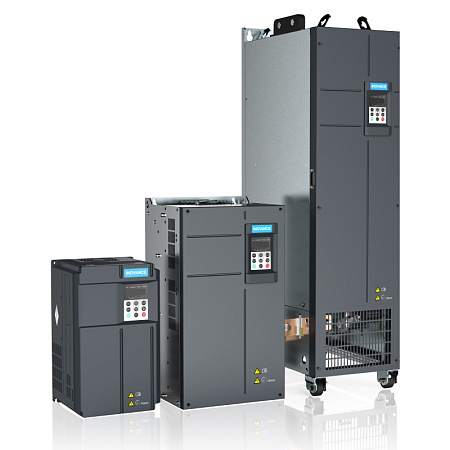

MD500Plus | Преобразователи частоты Inovance

ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, КОНВЕЙЕРА, ДРОБИЛКИ, ГРУЗОПОДЪЕМНОГО ОБОРУДОВАНИЯ, СТАНКА

— Встроенный тормозной модуль до 75кВт.
— Поддержка различных типов энкодеров.

Надёжность
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.

Низкое тепловыделение
ПЧ мощностью 110 кВт выделяет 2,14 кВт тепла.

Компактность
ПЧ 110 кВт в габаритах Ш*В*Г всего 34*58*32 см.

Тяжелый пуск
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 110 и 150% от Iном. в течении 60с.

Раздел MD500Plus в магазине

СТАТЬИ

— Настройка частотного преобразователя для регулирования давления в трубопроводе

— Как запустить и настроить частотный преобразователь

— Как настроить управление частотным преобразователем по сети Modbus

— Частотно-регулируемые электродвигатели

Таблица выбора
	Перегрузочная способность 150% в течение 1 минуты			Перегрузочная способность 110% в течение 1 минуты
Артикул	Мощность двигателя, кВт	Номинальный ток двигателя, А	Ток перегрузки в течение 60с, А	Мощность двигателя, кВт	Номинальный ток двигателя, А	Ток перегрузки в течение 60с, А	Масса, кг
MD500T0.4G/0.7PB-PLUS	0,4	1,5	2,25	0,75	2,1	2,31	1,6
MD500T0.7G/1.1PB-PLUS	0,75	2,1	3,15	1,1	3,1	3,41	1,6
MD500T1.1G/1.5PB-PLUS	1,1	3,1	4,65	1,5	3,8	4,18	1,6
MD500T1.5G/2.2PB-PLUS	1,5	3,8	5,7	2,2	5,1	5,61	1,6
MD500T2.2G/3.0PB-PLUS	2,2	5,1	7,65	3	7,2	7,92	1,6
MD500T3.0G/3.7PB-PLUS	3	7,2	10,8	3,7	9	9,9	1,6
MD500T3.7G/5.5PB-PLUS	3,7	9	13,5	5,5	13	14,3	2
MD500T5.5G/7.5PB-PLUS	5,5	13	19,5	7,5	17	18,7	2
MD500T7.5G/11PB-PLUS	7,5	17	25,5	11	25	27,5	3,3
MD500T11G/15PB-PLUS	11	25	37,5	15	32	35,2	3,3
MD500T15G/18.5PB-PLUS	15	32	48	18,5	37	40,7	4,3
MD500T18.5G/22PB-PLUS	18,5	37	55,5	22	45	49,5	10
MD500T22G/30PB-PLUS	22	45	67,5	30	60	66	10
MD500T30G/37PB-PLUS	30	60	90	37	75	82,5	17,5
MD500T37G/45PB-PLUS	37	75	112,5	45	91	100,1	17,5
MD500T45G/55PB-PLUS	45	91	136,5	55	112	123,2	35
MD500T55G/75PB-PLUS	55	112	168	75	150	165	35
MD500T75G/90PB-PLUS	75	150	225	90	176	193,6	51,5
MD500T90G/110P-PLUS	90	176	264	110	210	231	51,5
MD500T110G/132P-PLUS	110	210	315	132	253	278,3	51,5
MD500T132G/160P-PLUS	132	253	379,5	160	304	334,4	85
MD500T160G/200P-PLUS	160	304	456	200	377	414,7	85
MD500T200G/250P-PLUS	200	377	565,5	250	465	511,5	110
MD500T220G/280P-PLUS	220	426	639	280	520	572	110
MD500T250G/315P-PLUS	250	465	697,5	315	585	643,5	155
MD500T280G/355P-PLUS	280	520	780	355	650	715	155
MD500T315G/400P-PLUS	315	585	877,5	400	725	797,5	185
MD500T355G/450P-PLUS	355	650	975	450	820	902	185
MD500T400G/500P-PLUS	400	725	1087,5	500	880	968	185
MD500T450G-PLUS	450	820	1066				185

Перегрузочная способность 110 и 150 %.
Карты расширения Modbus-RTU, Profibus-DP, Profinet, EtherCAT, Ethernet IP, CANopen, CANlink, Modbus/TCP
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Модели от 18,5 кВт оснащены встроенным дросселем в звене постоянного тока.
Встроенный тормозной модуль до 75 кВт.

Технические характеристики
Электрические характеристики
Напряжение сети		Us	В	380…480 трёхфазное
Частота сети		Fs	Гц	50
Характеристики привода
Диапазон выходной частоты		Fo	Гц	0…599
Перегрузочная способность по току		Imax/In	%	110 / 150 (в течении 60с)
Пусковой момент				0,5Гц/150% в разомкнутой системе 0Гц/180% в замкнутой системе
Диапазон регулирования скорости				1:200 в разомкнутой системе 1:1000 в замкнутой системе
Точность поддержания скорости			%	±0,5 в разомкнутой системе ±0,02 в замкнутой системе
Точность поддержания момента			%	±5 в разомкнутой системе ±3 в замкнутой системе
Законы управления асинхронным двигателем				Векторное управление потоком с обратной связью по скорости Векторное управление потоком без обратной связи по скорости Скалярный закон U/f-регулирование
Условия эксплуатации
Степень защиты				IP20
Относительная влажность			%	до 95 без конденсации
Диапазон рабочих температур			°C	-10…+50
Функции преобразователя
Количество предварительно заданных скоростей				16
Количество входов-выходов	Аналоговые входы			3 (один -10...+10В, второй конфигурируется 0…20мА или 0...10В, третий как и второй плюсом поддерживает PT100, PT1000, KTY- 84-130, и датчики температуры PTC130)
	Дискретные входы			5
	Аналоговые выходы			2 (конфигурируемый 0…10В или 0…20мА)
	Дискретные выходы			1
	Релейные выходы			2
Коммуникационные возможности	Встроенные			-
	На заказ			Modbus-RTU, Profibus-DP, Profinet, EtherCAT, Ethernet IP, CANopen, CANlink

Аксессуары
Артикул	Описание	Совместимость
Тормозные модули
MDBUN-60-T	Внешний тормозной модуль, 60А, напряжение питания 380В	90 кВт
MDBUN-60-5T	Внешний тормозной модуль, 60А, напряжение питания 480В	90 кВт
MDBUN-90-T	Внешний тормозной модуль, 90А, напряжение питания 380В	110 – 132кВт
MDBUN-90-5T	Внешний тормозной модуль, 90А, напряжение питания 480В	110 – 132кВт
MDBUN-200-T	Внешний тормозной модуль, 200А, напряжение питания 480В	160 – 450кВт
MDBUN-200-5T	Внешний тормозной модуль, 200А, напряжение питания 480В	160 – 450кВт
Панели управления
MD32NKE1	Дополнительная LED панель управления	Все модели
MDKE9	Дополнительная LCD панель управления для программирования, мониторинга, копирования параметров	Все модели
CP600-BASE1	Монтажное основание для LCD панели MDKE9, IP20	Все модели
SOP-20-MP-IP54	Монтажное основание для LCD панели с металлическим основанием и защитным кожухом, IP54	Все модели
Карты входов-выходов
MD38IO1	Карта расширения входов/выходов: 5 дискретных входов, 1 аналоговый вход, 1 аналоговый выход, 1 цифровой выход, 1 релейный выход, Modbus-RTU, CanLink	15 – 450кВт
MD38IO2	Карта расширения входов/выходов: 3 дискретных входа.	Все модели
MD38IO3	Карта расширения входов/выходов: 3 дискретных входа, 1 релейный выход, Modbus-RTU	Все модели
Карты сетевых протоколов
MD500-ECAT	Карта сетевого протокола EtherCAT	Все модели
MD500-EN1	Карта сетевого протокола Ethernet/IP	Все модели
MD500-PN1	Карта сетевого протокола Profinet	Все модели
MD38CAN1	Карта сетевого протокола CanLink	Все модели
MD38CAN2	Карта сетевого протокола CanOpen	Все модели
MD38TX1	Карта сетевого протокола Modbus-RTU	Все модели
MD38DP2	Карта сетевого протокола Profibus	15 – 450кВт
MD-SI-DP2	Карта сетевого протокола Profibus	Все модели
Карты энкодеров
MD38PG4	Карта резольвера с разъемом DB9	Все модели
MD38PGMD	Многофункциональная карта энкодера (дифференциальный, открытый коллектор, Push-Pull)	Все модели
ES510-PG-CT1	Карта 23-битного энкодера	Все модели
Адаптер для ПК
MDPCKIT02	Набор для подключения к ПК	Все модели
Платы для сквозного монтажа
MD500-AZJ-A1T1	Плата для сквозного монтажа ПЧ типоразмера T1	0,4 – 3кВт
MD500-AZJ-A1T2	Плата для сквозного монтажа ПЧ типоразмера T2	3,7 – 5,5кВт
MD500-AZJ-A1T3	Плата для сквозного монтажа ПЧ типоразмера T3	7,5 – 11кВт
MD500-AZJ-A1T4	Плата для сквозного монтажа ПЧ типоразмера T4	15кВт
MD500-AZJ-A1T5	Плата для сквозного монтажа ПЧ типоразмера T5	18,5 – 22кВт
MD500-AZJ-A1T6	Плата для сквозного монтажа ПЧ типоразмера T6	30 – 37кВт
MD500-AZJ-A1T7	Плата для сквозного монтажа ПЧ типоразмера T7	45 – 55кВт
MD500-AZJ-A1T8	Плата для сквозного монтажа ПЧ типоразмера T8	75 – 110кВт
MD500-AZJ-A1T9	Плата для сквозного монтажа ПЧ типоразмера T9	132 – 160кВт
Вспомогательные рельсы
MD500-AZJ-A3T10	Вспомогательные рельсы для вкатывания/выкатывания ПЧ в шкаф, типоразмеров T10-T12	200 – 450кВт

Дополнительное оборудование

Артикул	Дроссель dU/dt	Дроссель моторный	Синус-фильтр	Дроссель сетевой	Тормозное сопротивление	Тормозное сопротивление для ПТО	Тормозной модуль
MD500T0.4G/0.7PB-PLUS	ID FL-dU/dt-2,8	MD-OCL-5-1.4-4T-1%	ID FL-SF2,5	MD-ACL-10-5-4T	ID BRW64R450	ID BRW64R450	Встроен
MD500T0.7G/1.1PB-PLUS	ID FL-dU/dt-4,9	MD-OCL-5-1.4-4T-1%	ID FL-SF4,5	MD-ACL-10-5-4T	ID BRW64R450	ID BRW64R450	Встроен
MD500T1.1G/1.5PB-PLUS	ID FL-dU/dt-4,9	MD-OCL-7-1.0-4T-1%	ID FL-SF4,5	MD-ACL-10-5-4T	ID BRW64R280	ID BRW75R280	Встроен
MD500T1.5G/2.2PB-PLUS	ID FL-dU/dt-7	MD-OCL-10-0.7-4T-1%	ID FL-SF6,5	MD-ACL-10-5-4T	ID BRW64R280	ID BRW75R280	Встроен
MD500T2.2G/3.0PB-PLUS	ID FL-dU/dt-13	MD-OCL-10-0.7-4T-1%	ID FL-SF13	MD-ACL-10-5-4T	ID BRW64R280	ID BRW75R280	Встроен
MD500T3.0G/3.7PB-PLUS	ID FL-dU/dt-13	MD-OCL-15-0.47-4T-1%	ID FL-SF13	MD-ACL-15-3-4T	ID BRW64R150	ID BRW75R150	Встроен
MD500T3.7G/5.5PB-PLUS	ID FL-dU/dt-17	MD-OCL-15-0.47-4T-1%	ID FL-SF18	MD-ACL-15-3-4T	ID BRW64R150	ID BRW75R150	Встроен
MD500T5.5G/7.5PB-PLUS	ID FL-dU/dt-21	MD-OCL-20-0.35-4T-1%	ID FL-SF18	MD-ACL-40-1.45-4T	ID BRW64R100	ID BR3WR100	Встроен
MD500T7.5G/11PB-PLUS	ID FL-dU/dt-33	MD-OCL-30-0.23-4T-1%	ID FL-SF32	MD-ACL-40-1.45-4T	ID BRW75R70	ID BR4W6R70	Встроен
MD500T11G/15PB-PLUS	ID FL-dU/dt-40	MD-OCL-40-0.18-4T-1%	ID FL-SF42	MD-ACL-50-0.28-4T-2%	ID BR1W5R45	ID BR6WR45	Встроен
MD500T15G/18.5PB-PLUS	ID FL-dU/dt-49	MD-OCL-50-0.14-4T-1%	ID FL-SF42	MD-ACL-50-0.28-4T-2%	ID BR1W5R45	ID BR9W2R32_3	Встроен
MD500T18.5G/22PB-PLUS	ID FL-dU/dt-58	MD-OCL-60-0.12-4T-1%	ID FL-SF48	MD-ACL-60-0.24-4T-2%	ID BR4W6R32	ID BR11WR27	Встроен
MD500T22G/30PB-PLUS	ID FL-dU/dt-79	MD-OCL-80-0.087-4T-1%	ID FL-SF60	MD-ACL-90-0.16-4T-2%	ID BR4W6R26	ID BR11WR27	Встроен
MD500T30G/37PB-PLUS	ID FL-dU/dt-95	MD-OCL-90-0.078-4T-1%	ID FL-SF75	MD-ACL-90-0.16-4T-2%	ID BR6WR20	ID BR14WR20	Встроен
MD500T37G/45PB-PLUS	ID FL-dU/dt-113	MD-OCL-120-0.058-4T-1%	ID FL-SF90	MD-ACL-120-0.12-4T-2%	ID BR9W2R16	ID BR19WR16	Встроен
MD500T45G/55PB-PLUS	ID FL-dU/dt-139	MD-OCL-150-0.047-4T-1%	ID FL-SF110	MD-ACL-150-0.095-4T-2%	ID BR9W2R13	ID BR22WR13	Встроен
MD500T55G/75PB-PLUS	ID FL-dU/dt-192	MD-OCL-200-0.035-4T-1%	ID FL-SF150	MD-ACL-200-0.07-4T-2%	ID BR11WR10,5	ID BR27WR10,5	Встроен
MD500T75G/90PB-PLUS	ID FL-dU/dt-215	MD-OCL-250-0.028-4T-1%	ID FL-SF180	MD-ACL-200-0.07-4T-2%	ID BR16WR7,7	ID BR37WR7,7	Встроен
MD500T90/110P-PLUS	ID FL-dU/dt-258	MD-OCL-250-0.028-4T-1%	ID FL-SF210	MD-ACL-250-0.056-4T-2%	ID BR11WR12,8(x2)	ID BR22WR12,8(x2)	MDBUN-60-T(x2)
MD500T110G/132P-PLUS	ID FL-dU/dt-311	MD-OCL-330-0.021-4T-1%	ID FL-SF270	MD-ACL-330-0.042-4T-2%	ID BR11WR10,5(x2)	ID BR27WR10,5P(x2)	MDBUN-90-T(x2)
MD500T132G/160P-PLUS	ID FL-dU/dt-377	MD-OCL-490-0.014-4T-1%	ID FL-SF325	MD-ACL-330-0.042-4T-2%	ID BR14WR8,8(x2)	ID BR35WR8,8(x2)	MDBUN-90-T(x2)
MD500T160G/200P-PLUS	ID FL-dU/dt-456	MD-OCL-490-0.014-4T-1%	ID FL-SF410	MD-ACL-490-0.028-4T-2%	ID BR16WR7,2(x2)	ID BR40WR7,2(x2)	MDBUN-90-T(x2)
MD500T200G/250P-PLUS	ID FL-dU/dt-577	MD-OCL-660-0.011-4T-1%	ID FL-SF480	MD-ACL-490-0.028-4T-2%	ID BR19WR5,8(x2)	ID BR51WR5,8(x2)	MDBUN-200-T(x2)
MD500T220G/280P-PLUS	ID FL-dU/dt-660	MD-OCL-660-0.011-4T-1%	ID FL-SF520	MD-ACL-660-0.021-4T-2%	ID BR22WR5,4(x2)	ID BR56WR5,4(x2)	MDBUN-200-T(x2)
MD500T250G/315P-PLUS	ID FL-dU/dt-739	MD-OCL-660-0.011-4T-1%	ID FL-SF610	MD-ACL-660-0.021-4T-2%	ID BR24WR4,6(x3)	ID BR64WR4,6(x3)	MDBUN-200-T(x3)
MD500T280G/355P-PLUS	ID FL-dU/dt-768	MD-OCL-800-0.0087-4T-1%	ID FL-SF660	MD-ACL-800-0.017-4T-2%	ID BR27WR4,2(x3)	ID BR69WR4,2(x3)	MDBUN-200-T(x3)
MD500T315G/400P-PLUS	ID FL-dU/dt-911	MD-OCL-800-0.0087-4T-1%	—	MD-ACL-800-0.017-4T-2%	ID BR19WR5,5(x3)	ID BR53WR5,5(x3)	MDBUN-200-T(x3)
MD500T355G/450P-PLUS	ID FL-dU/dt-911	—	—	MD-ACL-1000-0.014-4T-2%	ID BR24WR4,9(x3)	ID BR59WR4,9(x3)	MDBUN-200-T(x3)
MD500T400G/500P-PLUS	ID FL-dU/dt-1129	—	—	MD-ACL-1000-0.014-4T-2%	ID BR27WR4,3(x3)	ID BR69WR4,3(x3)	MDBUN-200-T(x3)
MD500T450G-PLUS	ID FL-dU/dt-911	—	—	MD-ACL-1000-0.014-4T-2%	ID BR30WR3,9(x3)	ID BR74WR3,9(x3)	MDBUN-200-T(x3)

* - перегрузочная способность 130% в течение минуты.
(x2) – требуется 2 шт.
(x3) – требуется 3 шт.

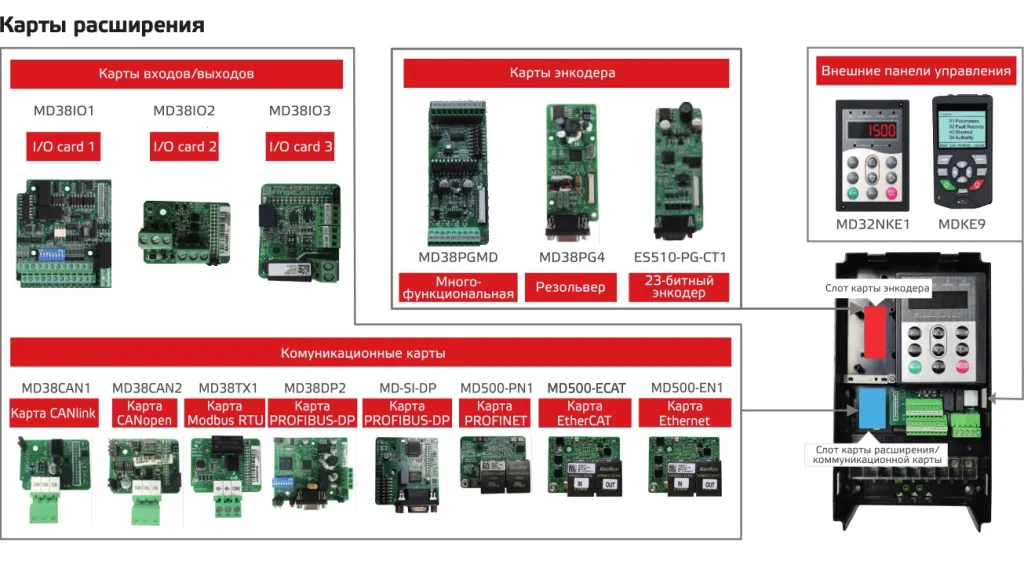

Место установки карт расширения

Преобразователь частоты MD500-Plus по своим техническим характеристикам и возможностям перекрывает все ранее выпускаемые серии и может использоваться на замену любой из них!

Таблица замен
MD500-Plus	MD290	MD500	MD310
MD500T0.4G/0.7PB-Plus	MD290T0.4G/0.7PB	MD500T0.4GB	MD310T0.4B
MD500T0.7G/1.1PB-Plus	MD290T0.7G/1.1PB	MD500T0.7GB	MD310T0.7B
MD500T1.1G/1.5PB-Plus	MD290T1.1G/1.5PB	MD500T1.1GB
MD500T1.5G/2.2PB-Plus	MD290T1.5G/2.2PB	MD500T1.5GB	MD310T2.2B
MD500T2.2G/3.0PB-Plus	MD290T2.2G/3.0PB	MD500T2.2GB	MD310T3.7B
MD500T3.0G/3.7PB-Plus	MD290T3.0G/3.7PB	MD500T3.0GB
MD500T3.7G/5.5PB-Plus	MD290T3.7G/5.5PB	MD500T3.7GB	MD310T7.5B
MD500T5.5G/7.5PB-Plus	MD290T5.5G/7.5PB	MD500T5.5GB	MD310T11B
MD500T7.5G/11PB-Plus	MD290T7.5G/11PB	MD500T7.5GB	MD310T15B
MD500T11G/15PB-Plus	MD290T11G/15PB	MD500T11GB	MD310T18.5B
MD500T15G/18.5PB-Plus	MD290T15G/18.5PB	MD500T15GB
MD500T18.5G/22PB-Plus	MD290T18.5G/22PB	MD500T18.5GB
MD500T22G/30PB-Plus	MD290T22G/30PB	MD500T22GB
MD500T30G/37PB-Plus	MD290T30G/37PB	MD500T30GB
MD500T37G/45PB-Plus	MD290T37G/45PB	MD500T37GB
MD500T45G/55PB-Plus	MD290T45G/55PB	MD500T45GB
MD500T55G/75PB-Plus	MD290T55G/75PB	MD500T55GB
MD500T75G/90PB-Plus	MD290T75G/90PB	MD500T75GB
MD500T90G/110P-Plus	MD290T90G/110P	MD500T90G
MD500T110G/132P-Plus	MD290T110G/132P	MD500T110G
MD500132G/160P-Plus	MD290T132G/160P	MD500T132G
MD500T160G/200P-Plus	MD290T160G/200P	MD500T160G
MD500T200G/250P-Plus	MD290T200G	MD500T200G
MD500T200G/250P-Plus	MD290T250P	MD500T200G
MD500T220G/280P-Plus	MD290T220G	MD500T220G
MD500T220G/280P-Plus	MD290T280P	MD500T220G
MD500T250G/315P-Plus	MD290T250G	MD500T250G
MD500T250G/315P-Plus	MD290T315P	MD500T250G
MD500T280G/355P-Plus	MD290T280G	MD500T280G
MD500T280G/355P-Plus	MD290T355P	MD500T280G
MD500T315G/400P-Plus	MD290T315G	MD500T315G
MD500T315G/400P-Plus	MD290T400P	MD500T315G
MD500T355G/450P-Plus	MD290T355G	MD500T355G
MD500T355G/450P-Plus	MD290T450P	MD500T355G
MD500T400G/500P-Plus	MD290T400G	MD500T400G
MD500T400G/500P-Plus	MD290T500P	MD500T400G
MD500T450G-Plus	MD290T450G	MD500T450G

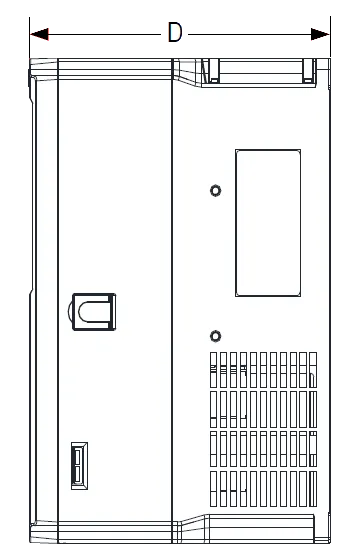

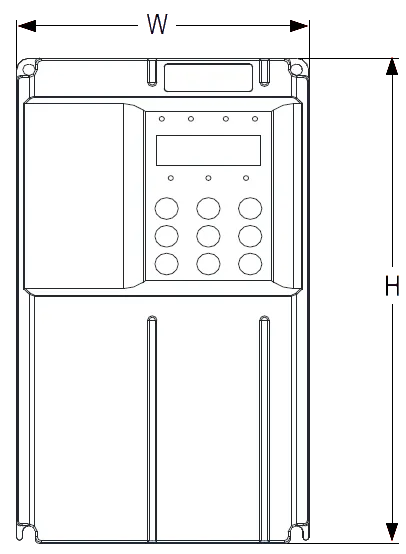

Inovance MD500T0.4G/0.7PB…MD500T15G/18.5PB-Plus

Размеры, мм
	H, мм	W, мм	D, мм
Inovance MD500T0.4G/0.7PB…MD500T3.0G/3.7PB-Plus	200	130	152
Inovance MD500T3.7G/5.5PB…MD500T5.5G/7.5PB-Plus	200	130	162
Inovance MD500T7.5G/11PB…MD500T11G/15PB-Plus	250	140	170
Inovance MD500T15G/18.5PB-Plus	280	180	170

Inovance MD500T18.5G/22PB…MD500T37G/45PB-Plus

Размеры, мм
	H, мм	W, мм	D, мм
Inovance MD500T18.5G/22PB…MD500T22G/30PB-Plus	350	210	192
Inovance MD500T30G/37PB…MD500T37G/45PB-Plus	400	250	220

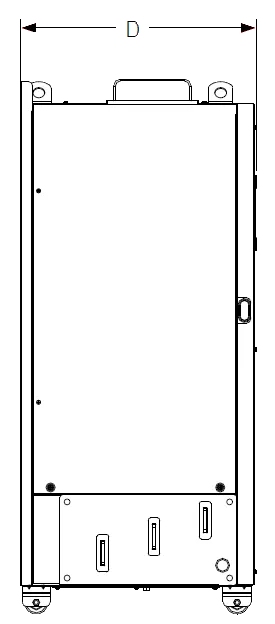

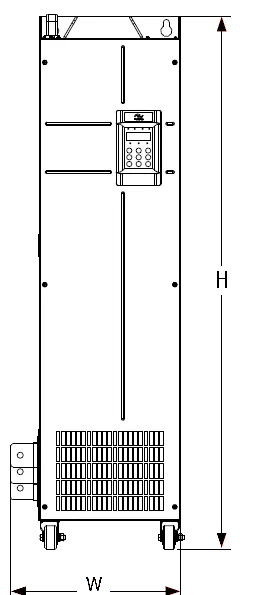

Inovance MD500T45G/55PB…MD500T160G/200P-Plus

Размеры, мм
	H, мм	W, мм	D, мм
Inovance MD500T45G/55PB…MD500T55G/75PB-Plus	542	300	275
Inovance MD500T75G/90PB…MD500T110G/132P-Plus	580	338	315
Inovance MD500T132G/160P…MD500T160G/200P-Plus	915	400	320

Inovance MD500T200G/250P…MD500T450G-Plus

Размеры, мм
	H, мм	W, мм	D, мм
Inovance MD500T200G/250P…MD500T220G/280P-Plus	1134	360	500
Inovance MD500T250G/315P…MD500T280G/355P-Plus	1284	390	545
Inovance MD500T315G/400P…MD500T450G-Plus	1405	400	545

Inovance MD500Plus — общепромышленные ПЧ

Inovance MD500T0.4G/0.7PB…MD500T15G/18.5PB-Plus

Inovance MD500T18.5G/22PB…MD500T37G/45PB-Plus

Inovance MD500T45G/55PB…MD500T160G/200P-Plus

Inovance MD500T200G/250P…MD500T450G-Plus
