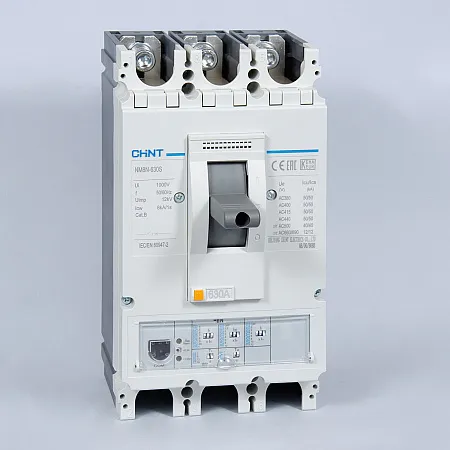

Промышленная серия автоматических выключателей в литом корпусе. Включает в себя специализированные модели для защиты электродвигателей и цепей постоянного тока до 1000 В. Предусматривает втычное и выкатное исполнение для горячей замены и обслуживания. Выключатели поддерживают все основные виды аксессуаров для монтажа и дистанционного управления.
|

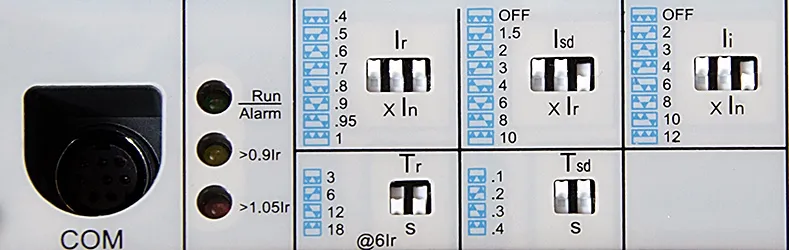

EN — Электронный расцепитель |
|||||||||||||
| Габарит | In, А |
3P — трёхполюсные |
4P — четырёхполюсные |
 Защита от перегрузки Ir регулируется в диапазоне 0,4...1In и выдержки времени tr: 3, 6, 12 или 18 секунд, точность ±10%. Зависимость времени срабатывания пропорциональна току, настройка производится для значения тока 6Ir. Защита от короткого замыкания Isd настраивается в диапазоне 1,5...10 Ir с точностью ±15%. Положение OFF отключает защиту Isd. Выдержка времени Tsd настраивается в диапазоне 0,1...0,4 секунды точность ±20% или ±40 мс (выбирается большее значение). Мгновенное срабатывание Ii регулируется в диапазоне 1...12 In с точностью ±15%. Положение OFF отключает защиту. Максимальное время срабатывания 60 мс. Защита нейтрали У четырёхполюсного автомата настраиваются уставки защиты нейтрали IrN = (0,5; 1)In, OFF; IsdN = (1,5; 2; 3; 4; 6; 8; 10)I rN; IiN = (2; 3; 4; 6; 8; 10; 12)IrN. Значение OFF отключает защиту. Выдержка времени аналогична другим полюсам. |
|||||||||
| 36 кА | 50 кА | 70 кА | 100 кА | 150 кА | 36 кА | 50 кА | 70 кА | 100 кА | 150 кА | ||||
| 250 | 32 А | — | ch271331 | ch271341 | ch271351 | — | — | — | ch271346 | ch271356 | — | ||
| 63 А | — | ch271332 | ch271342 | ch271352 | ch271362 | — | ch271337 | ch271347 | ch271357 | ch271367 | |||
| 100 А | — | ch271333 | ch271343 | ch271353 | ch271363 | — | ch271338 | ch271348 | ch271358 | ch271368 | |||
| 160 А | — | ch271334 | ch271344 | ch271354 | ch271364 | — | ch271339 | ch271349 | ch271359 | ch271369 | |||
| 250 А | — | ch271335 | ch271345 | ch271355 | ch271365 | — | ch271340 | ch271350 | ch271360 | ch271370 | |||
| 400 | 250 А | — | ch269402 | ch269406 | ch269410 | ch269414 | — | ch269404 | ch269408 | ch269412 | ch269416 | ||
| 400 А | — | ch269403 | ch269407 | ch269411 | ch269415 | — | ch269405 | ch269409 | ch269413 | ch269417 | |||
| 630 | 250 А | ch269418 | ch269424 | ch269430 | ch269436 | — | ch269421 | ch269427 | ch269433 | ch269439 | — | ||
| 400 А | ch269419 | ch269425 | ch269431 | ch269437 | — | ch269422 | ch269428 | ch269434 | ch269440 | — | |||
| 630 А | ch269420 | ch269426 | ch269432 | ch269438 | — | ch269423 | ch269429 | ch269435 | ch269441 | — | |||
| 800 | 630 А | — | ch273033 | ch273037 | ch273041 | ch273045 | — | ch273035 | ch273039 | ch273043 | — | ||
| 800 А | — | ch273034 | ch273038 | ch273042 | ch273046 | — | ch273036 | ch273040 | ch273044 | — | |||
| 1600 | 800 А | — | ch263106 | ch263114 | ch263122 | — | — | ch263110 | ch263118 | ch263126 | — | ||
| 1000 А | — | ch263107 | ch263115 | ch263123 | — | — | ch263111 | ch263119 | ch263127 | — | |||
| 1250 А | — | ch263108 | ch263116 | ch263124 | — | — | ch263112 | ch263120 | ch263128 | — | |||
|
|
— | ch263109 | ch263117 | ch263125 | — | — | ch263113 | ch263121 | ch263129 | — | |||
| Со встроенным мотор-приводом 400В AC | |||||||||||||
| 1600 | 800 А | — | ch263198 | ch263230 | ch263262 | — | — | ch263214 | ch263246 | ch263278 | — | ||
| 1000 А | — | ch263199 | ch263231 | ch263263 | — | — | ch263215 | ch263247 | ch263279 | — | |||
| 1250 А | — | ch263200 | ch263232 | ch263264 | — | — | ch263216 | ch263248 | ch263280 | — | |||
| 1600 А | — | ch263201 | ch263233 | ch263265 | — | — | ch263217 | ch263249 | ch263281 | — | |||
| Со встроенным мотор-приводом 230В AC | |||||||||||||
| 1600 | 800 А | — | ch263194 | ch263226 | ch263258 | — | — | ch263210 | ch263242 | ch263274 | — | ||
| 1000 А | — | ch263195 | ch263227 | ch263259 | — | — | ch263211 | ch263243 | ch263275 | — | |||
| 1250 А | — | ch263196 | ch263228 | ch263260 | — | — | ch263212 | ch263244 | ch263276 | — | |||
| 1600 А | — | ch263197 | ch263229 | ch263261 | — | — | ch263213 | ch263245 | ch263277 | — | |||
|
EM — Электронный расцепитель с дисплеем |
|||||||||||
| Габарит | In, А | 3P — трёхполюсные | 4P — четырёхполюсные |
 Электронные расцепители серии EM Защита от перегрузки Уставка рабочего тока Ir настраивается в диапазоне (0,4÷1,0)In с шагом 1 А и выдержкой времени tr, для значения тока 6Ir, в диапазоне от 3 до 18 секунд с шагом 1 с. Защита от короткого замыкания Isd настраивается диапазоне (1,5÷10)Ir с шагом 1 А. Выдержка времени tsd имеет 4 значения – 0,1; 0,2; 0,3; 0,4 с, а также возможность включения обратнозависимой (ON) или независимой (OFF) выдержки времени. Мгновенное срабатывание при коротком замыкании Уставка Ii мгновенного срабатывания настраивается в диапазоне (1,5÷12)In с шагом 1 А. Настроенное значение OFF отключает функцию. Защита нейтрали У четырехполюсного автомата уставка N настраивается на одно из трех значений: 0,5In; 1*In или OFF. Значение OFF отключает защиту. Защита от замыкания на землю Ig настраивается диапазоне (0,4÷10)In с шагом 0,1 In. Время выдержки времени tg имеет 4 значения – 0,1; 0,2; 0,3; 0,4 с, а также возможность включения обратнозависимой (ON) или независимой (OFF) выдержки времени. |
|||||||
| 50 кА | 70 кА | 100 кА | 150 кА | 50 кА | 70 кА | 100 кА | 150 кА | ||||
| 250 | 32 А | ch271381 | — | ch271401 | — | — | — | — | — | ||
| 63 А | ch271382 | ch271392 | ch271402 | ch271412 | ch271387 | ch271397 | ch271407 | ch271417 | |||
| 100 А | ch271383 | ch271393 | ch271403 | ch271413 | ch271388 | ch271398 | ch271408 | ch271418 | |||
| 160 А | ch271384 | ch271394 | ch271404 | ch271414 | ch271389 | ch271399 | ch271409 | ch271419 | |||
| 250 А | ch271385 | ch271395 | ch271405 | ch271415 | ch271390 | ch271400 | ch271410 | ch271420 | |||
| 400 | 250 А | ch269452 | ch269456 | ch269460 | — | ch269454 | ch269458 | ch269462 | — | ||
| 400 А | ch269453 | ch269457 | ch269461 | — | ch269455 | ch269459 | ch269463 | — | |||
| 630 | 250 А | ch269474 | ch269480 | ch269486 | — | ch269477 | ch269483 | ch269489 | — | ||
| 400 А | ch269475 | ch269481 | ch269487 | — | ch269478 | ch269484 | ch269490 | — | |||
| 630 А | ch269476 | ch269482 | ch269488 | — | ch269479 | ch269485 | ch269491 | — | |||
| 800 | 630 А | ch273053 | ch273057 | ch273061 | — | ch273055 | ch273059 | ch273063 | — | ||
| 800 А | ch273054 | ch273058 | ch273062 | — | ch273056 | ch273060 | ch273064 | — | |||
| 1600 | 800 А | ch263130 | ch263138 | ch263146 | — | ch263134 | ch263142 | ch263150 | — | ||
| 1000 А | ch263131 | ch263139 | ch263147 | — | ch263135 | ch263143 | ch263151 | — | |||
| 1250 А | ch263132 | ch263140 | ch263148 | — | ch263136 | ch263144 | ch263152 | — | |||
|
|
ch263133 | ch263141 | ch263149 | — | ch263137 | ch263145 | ch263153 | — | |||
| Со встроенным мотор-приводом 230В AC | |||||||||||
| 1600 | 800 А | ch263290 | ch263322 | ch263354 | — | — | ch263338 | ch263370 | — | ||
| 1000 А | ch263291 | ch263323 | ch263355 | — | — | ch263339 | ch263371 | — | |||
| 1250 А | ch263292 | ch263324 | ch263356 | — | — | ch263340 | ch263372 | — | |||
| 1600 А | ch263293 | ch263325 | ch263357 | — | — | ch263341 | ch263373 | — | |||
| Со встроенным мотор-приводом 400В AC | |||||||||||
| 1600 | 800 А | — | ch263326 | ch263358 | — | — | ch263342 | ch263374 | — | ||
| 1000 А | — | ch263327 | ch263359 | — | — | ch263343 | ch263375 | — | |||
| 1250 А | — | ch263328 | ch263360 | — | — | ch263344 | ch263376 | — | |||
| 1600 А | — | ch263329 | ch263361 | — | — | ch263345 | ch263377 | — | |||
Комплектация
В комплект поставки входят: межполюсные изоляторы, винты крепления на монтажную плату, руководство и автоматический выключатель в сборе с расцепителем, оснащённый винтовыми присоединениями для кабеля с наконечником или гибких шин. Поставляется в индивидуальной картонной упаковке.

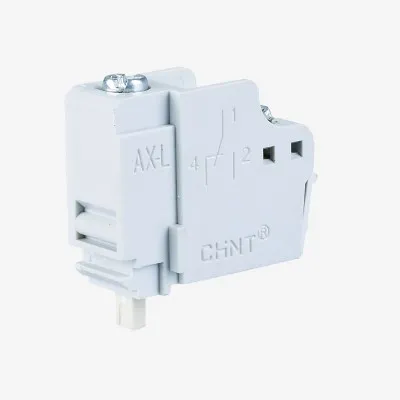

| Универсальный дополнительный контакт | ||||||||
|
Габарит | Подходит ко всем габаритам. Может быть установлен в правые и левые слоты. Функция зависит от места установки. На слотах для установки в автоматическом выключателе функция подписана AX, либо AL. Количество слотов зависит от габарита автоматического выключателя. | ||||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| ch265343 | ||||||||

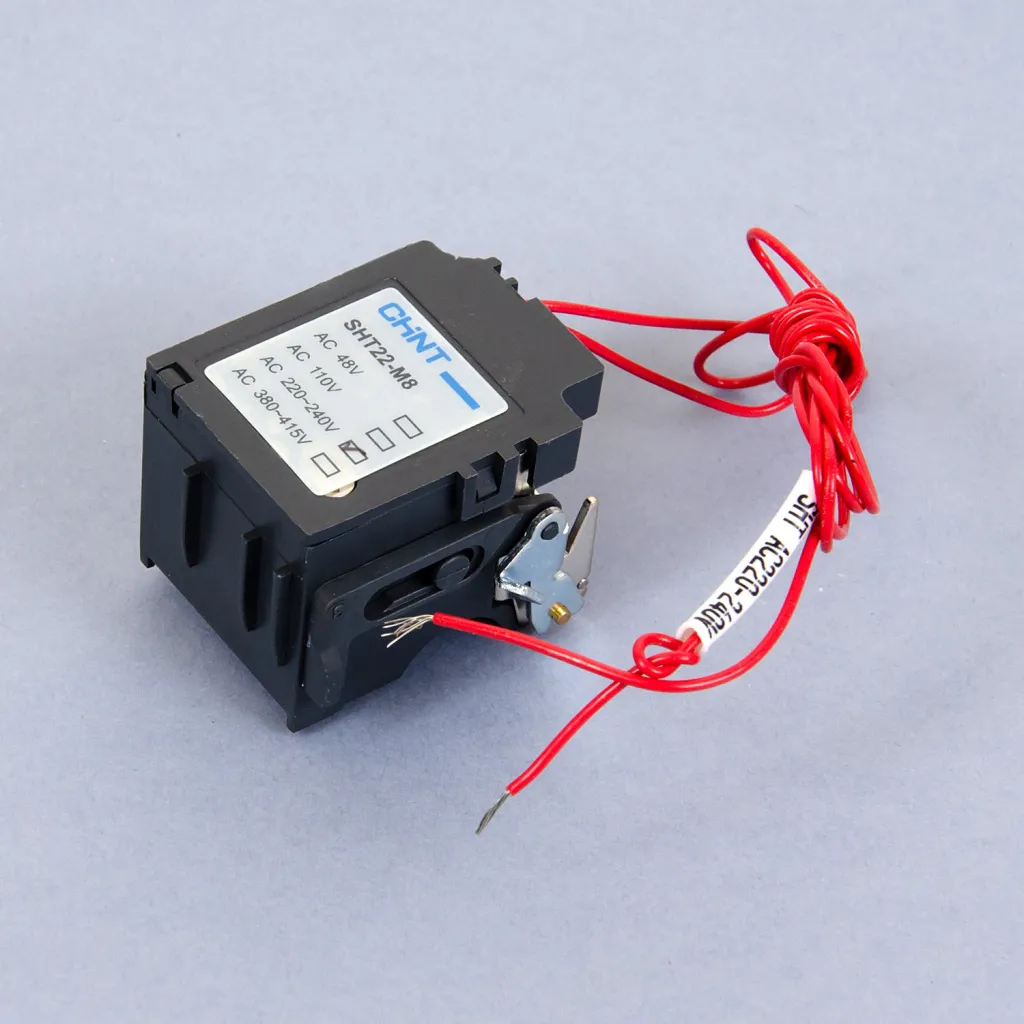

| Независимый расцепитель SHT | ||||||||
|
Напряжение | Габарит | Используется для дистанционного управления, позволяет отключить автоматический выключатель при подаче напряжения на его катушку. Расцепителем управляют с помощью кнопки, ПЛК или реле напряжения. | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 110В AC | ch269598 | ch269603 | ch269609 | ch263379 | ||||
| 220-240В AC | ch269599 | ch269604 | ch269610 | ch263380 | ||||
| 380-415В AC | ch269600 | ch269605 | ch269611 | ch263381 | ||||
| 48В AC | — | — | ch269608 | — | ||||
| 110-120В DC | — | — | — | — | ||||
| 220В DC | ch269602 | ch269607 | ch269613 | — | ||||
|
24В DC |
ch269601 | ch269606 | ch269612 | ch263382 | ||||
| Расцепитель минимального напряжения UVT | ||||||||
|
Напряжение | Габарит | Расцепитель минимального напряжения отключает автоматический выключатель и предотвращает его включение, если приложенный к нему уровень напряжения ниже 70% от номинального. Используется для контроля уровня напряжения в сети, а также для дистанционного отключения автомата в ответственных применениях, где отсутствие питания или обрыв цепи управления должен приводить к отключению автомата. | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 110В AC | ch269614 | ch269620 | ch269627 | — | ||||
| 220В AC | ch269615 | ch269621 | ch269628 | ch263388 | ||||
| 380В AC | ch269616 | ch269622 | ch269629 | ch263389 | ||||
| 48В AC | — | — | ch269626 | — | ||||
| 110В DC | ch269618 | ch269624 | ch269632 | — | ||||
| 220В DC | ch269619 | ch269625 | ch269633 | — | ||||
| 24В DC | ch269617 | ch269623 | ch269630 | — | ||||
| 48В DC | — | — | ch269631 | — | ||||

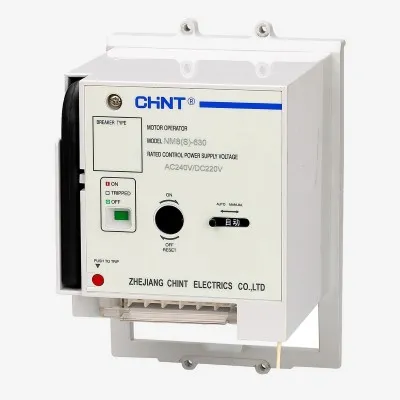

| Моторный привод MOD | ||||||||
|
Напряжение | Габарит |
Для дистанционного управления автоматическим выключателем. При подаче напряжения на контакты привода, он переводит рукоятку автомата в положение «включено» или «выключено», в зависимости от того на какие клеммы подаётся напряжение. Для габарита 1600 мотор-привод поставляется только в сборе с автоматическим выключателем и не поставляется отдельно. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 48В AC | — | — | — | — | — | |||
| 110В AC | ch269634 | ch269638 | ch269642 | ch269646 | — | |||
| 220В AC | ch269635 | ch269639 | ch269643 | ch269647 | — | |||
| 380В AC | ch269636 | ch269640 | ch269644 | ch269648 | — | |||
| 24В DC | ch269637 | ch269641 | ch269645 | ch269649 | — | |||
| 110В DC | ch269634 | ch269638 | ch269642 | ch269646 | — | |||
| 220В DC | ch269635 | ch269639 | ch269643 | ch269647 | — | |||

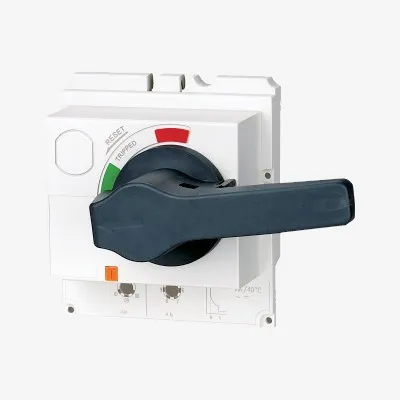

| Поворотная рукоятка DRH2 | ||||||||
|
Расцепитель | Габарит | Для установки непосредственно на лицевую панель автоматического выключателя. Трехпозиционная индикация c функцией индикации отключения: O (разомкнут), I (замкнут) и свободное срабатывание. Автоматический выключатель может быть заблокирован в выключенном положении с помощью 1…3 замков с диаметром дужки 5…8 мм. | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| M | ch269657 | ch269659 | ch269663 | — | — | |||
| TM | ch269656 | ch269658 | ch269662 | — | — | |||
| EN | — | ch269660 | ch269664 | — | — | |||
|
SD |
— | ch269661 | ch269665 | — | — | |||

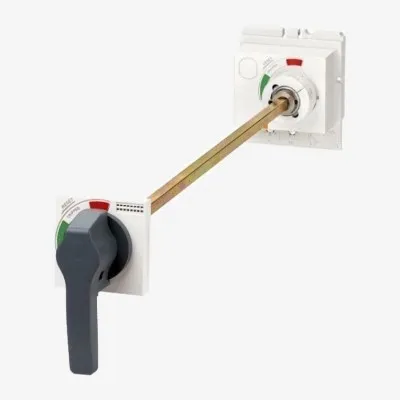

| Выносная поворотная рукоятка ERH | ||||||||
|
Расцепитель | Габарит | Для установки на дверь шкафа. Трехпозиционная индикация c функцией индикации отключения: O (разомкнут), I (замкнут) и свободное срабатывание. Автоматический выключатель может быть заблокирован в выключенном положении с помощью 1…3 замков с диаметром дужки 5…8 мм. За счет этого предотвращается замыкание автоматического выключателя и открывание дверцы шкафа. Когда выключатель находится в положении включения, дверцу шкафа нельзя открыть с помощью поворотной рукоятки (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке). | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| M | ch269667 | ch269669 | ch269673 | — | — | |||
| TM | ch269666 | ch269668 | ch269672 | — | — | |||
| EN | — | ch269670 | ch269674 | — | — | |||
|
Разъединитель SD 3-полюсный |
— | ch269671 | ch269675 | — | — | |||

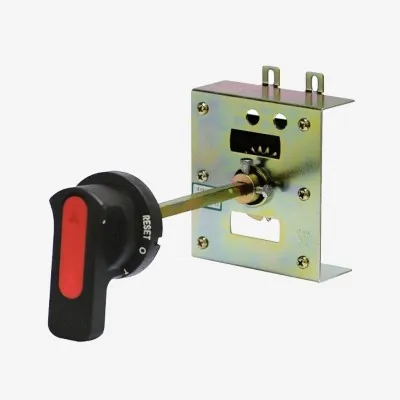

| Экономичная выносная поворотная рукоятка SRH | ||||||||
|
Количество полюсов | Габарит | Для установки на дверь шкафа. Трехпозиционная индикация c функцией индикации отключения: O (разомкнут), I (замкнут) и свободное срабатывание. Автоматический выключатель может быть заблокирован в выключенном положении с помощью 1…3 замков с диаметром дужки 5…8 мм. За счет этого предотвращается замыкание автоматического выключателя и открывание дверцы шкафа. Когда выключатель находится в положении включения, дверцу шкафа нельзя открыть с помощью поворотной рукоятки (при необходимости открывания двери в чрезвычайной ситуации это можно сделать, сняв аварийную блокировку на рукоятке). | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269650 | ch269652 | ch269654 | ch269655 | ch263406 | |||
|
4P |
ch269651 | ch269653 | ch269654 | ch269655 | ch263406 | |||

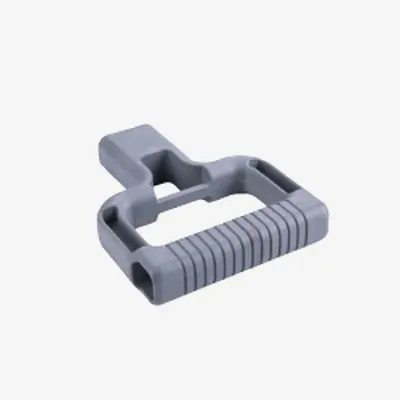

| Удлиненная рукоятка LHD | ||||||||
|
Количество полюсов | Габарит | ||||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
|
3P, 4P |
— | — | — | — | — | ch293272 | ||

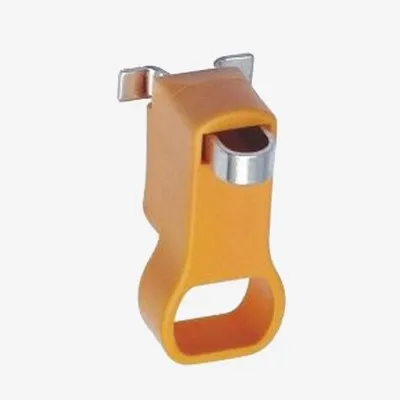

| Блокировка рычага управления KLK | ||||||||
|
|
Габарит |
Блокировка запирает автоматический выключатель в разомкнутом положении. Дополнительно фиксируется механическими замками с диаметром дужки 5…8 мм. Максимально можно установить 3 замка. Походит для автоматических выключателей NM8N габарита 125. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| ch269676 | ch269677 | ch269678 | — |
— |
||||

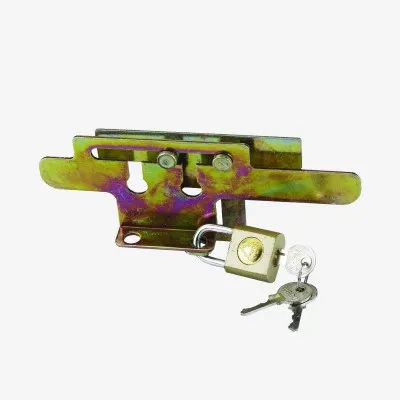

| Механическая взаимная блокировка MIT | ||||||||
|
Количество полюсов | Габарит |
Устанавливается при совместном использовании двух автоматических выключателей. При замыкании одного из них второй выключатель не может быть замкнут и остается в разомкнутом состоянии. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269679 | ch269681 | ch269683 | ch269685 | — | |||
|
4P |
ch269680 | ch269682 | ch269684 | — | ||||

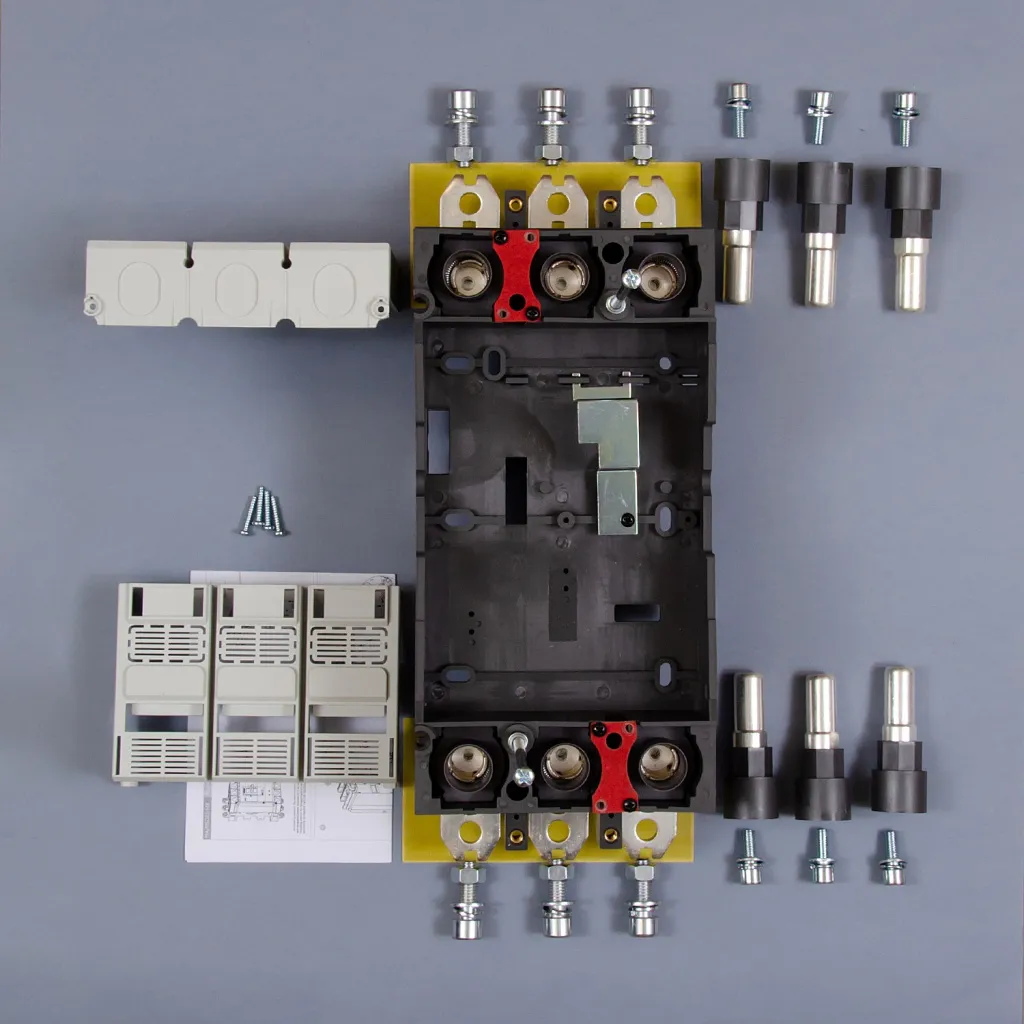

| Основание для втычного выключателя PIA | ||||||||
|
Количество полюсов, присоединение | Габарит |
Основание для сборки втычного автоматического выключателя NM8N. Позволяет быстро извлекать автомат из основания отключая его от силовых присоединений. Быстрое извлечение значительно ускоряет процесс обслуживания выключателя и отходящей линии. Автомат извлекают для создания видимого разрыва при обслуживании линии, быстрой замены или осмотра автоматического выключателя. Также основание позволяет создавать резервные отходящие подключения. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P, заднее | ch269736 | ch269740 | ch269744 | — | — | |||
| 4P, заднее | ch269737 | ch269741 | ch269745 | — | — | |||
| 3P, переднее | ch269734 | ch269738 | ch269742 | — | — | |||
|
4P, переднее |
ch269735 | ch269739 | ch269743 | — | — | |||
| Защитное устройство для втычных выключателей PISD, для 3-полюсных выключателей | ||||||||
|
Расцепитель | Габарит | Используется совместно с автоматическими выключателями втычного типа. Гарантируют размыкание замкнутого выключателя при извлечении его из основания. | |||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| TM | ch269762 | ch269763 | ch269765 | — | — | |||
|
EN |
— | ch269764 | ch269766 | — | — | |||

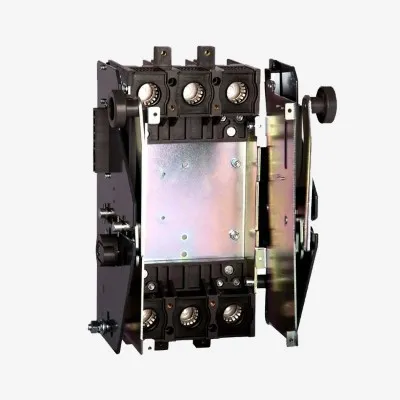

| Основание выкатного типа DOB | ||||||||
|
Количество полюсов, присоединение | Габарит |
В отличии от втычного исполнения выдвижное обеспечивает три положения автоматического выключателя: «вкачено», «выкачено», «извлечено». «Вкачено» — рабочее положение с подключенными цепями. «Выкачено» — положение для испытаний и отладки, силовые цепи отключены, а вспомогательные остаются в работе. Позволяет проводить испытание изоляции отходящей линии, тестирование цепей вспомогательных контактов и расцепителей. «Извлечено» — положение с полностью отключенными цепями, позволяет произвести замену, осмотр и обслуживание автоматического выключателя. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P, заднее | — | — | ch269748 | ch269752 | ch269756 | — | ||
| 4P, заднее | — | — | ch269749 | ch269753 | ch269757 | — | ||
| 3P, переднее | — | — | ch269746 | ch269750 | ch269754 | — | ||
|
4P, переднее |
— | — | ch269747 | ch269751 | ch269755 | — | ||
| Защитное устройство для выкатного выключателя DOSD | ||||||||
|
|
Расцепитель | Габарит |
Используется совместно с автоматическими выключателями выдвижного типа. Гарантируют размыкание замкнутого выключателя при извлечении его из основания. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| M | — | — | — | |||||
| TM | — | — | ch269767 | ch269769 | — | |||
|
EN |
— | — | ch269768 | ch269770 | — | |||

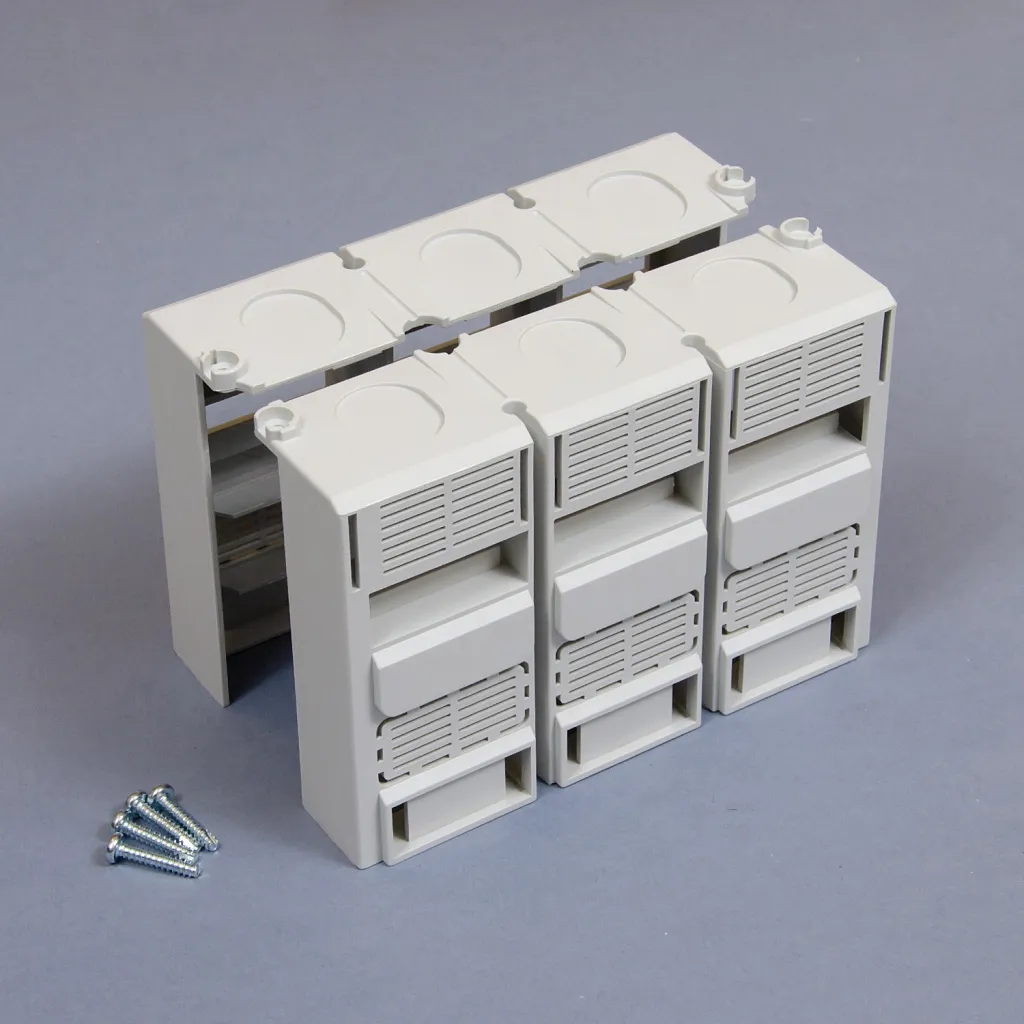

| Короткая крышка для клемм TCV | ||||||||
|
Количество полюсов | Габарит |
Клеммные крышки защищают от случайного прикосновения к токоведущим частям и заменяют защитный экран. Короткие клеммные крышки используется для заднего присоединения, а также при сборке втычного и выкатного автоматического выключателя. Входят в комплект поставки втычного и выдвижного цоколя. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269686 | ch269688 | ch269690 | ch269692 | — | |||
|
4P |
ch269687 | ch269689 | ch269691 | ch269693 | — | |||

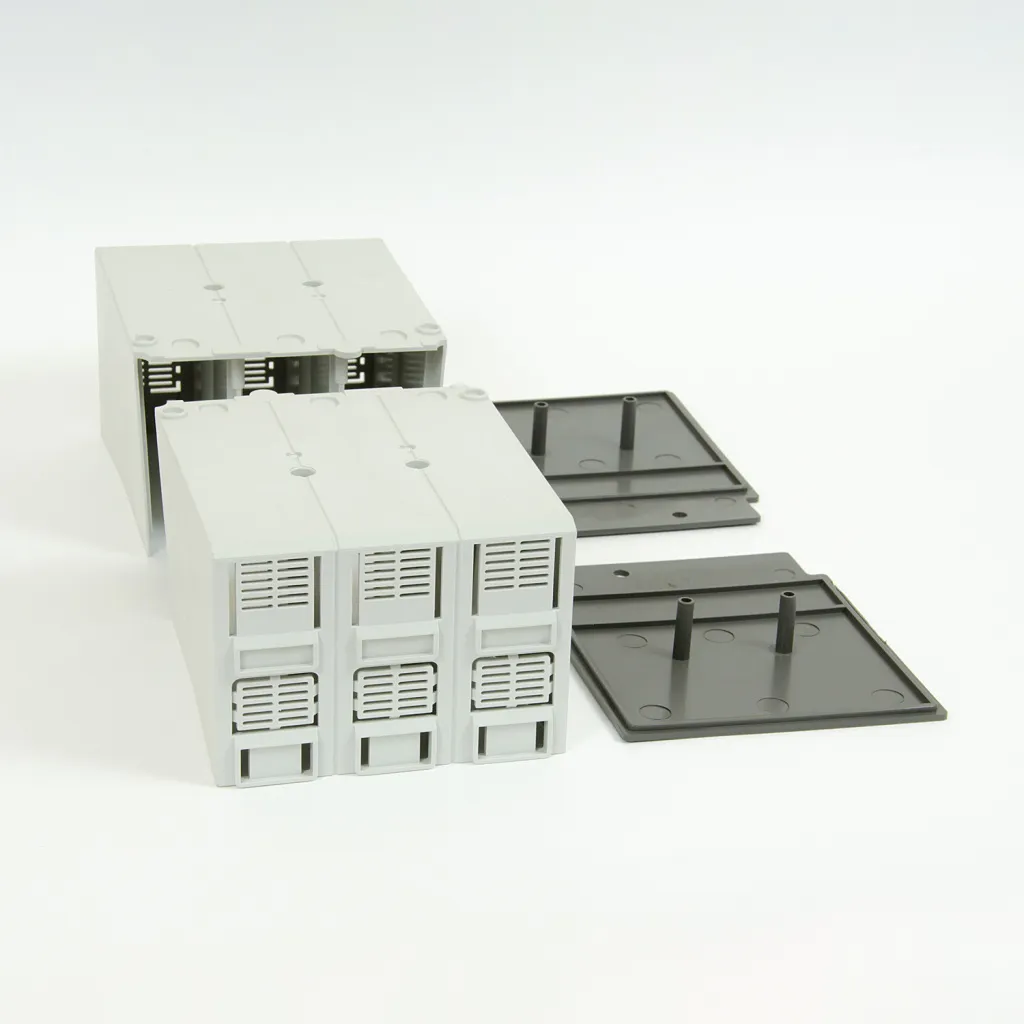

| Длинная крышка для клемм TCE | ||||||||
|
Количество полюсов | Габарит |
Длинные клеммные крышки используется для переднего присоединения с помощью кабелей и изолированных шин. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269694 | ch269696 | ch269698 | ch269700 | — | |||
|
4P |
ch269695 | ch269697 | ch269699 | ch269701 | — | |||

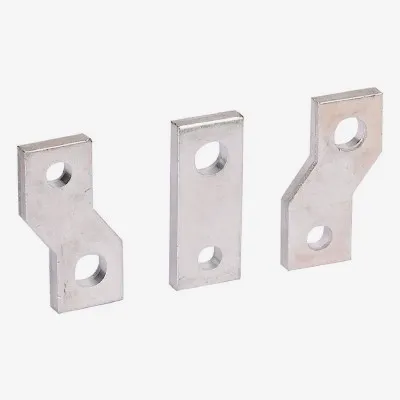

| Клеммы переднего подключения FCP | |||||||||
|
Количество полюсов | Габарит |
Для трёхполюсного автомата поставляются комплектом из 6 штук: 2 левых, 2 средних, 2 правых. Для четырёхполюсных автоматов комплект состоит из 8 штук. |
||||||
| 125 | 250 | 400 | 630 | 800 |
1600— In 800…1250А |
1600— In 1600А |
|||
| 3P | ch269704 | ch269708 | ch269710 | ch304854 | ch263407 | ch263409 | |||
|
4P |
ch269705 | ch269709 | ch269711 | ch304855 | ch263408 | ch263410 | |||

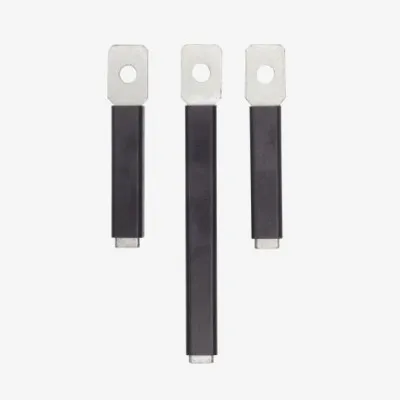

| Клеммы заднего подключения RCP | ||||||||
|
Количество полюсов | Габарит |
При установке автоматического выключателя в щите с двухсторонним обслуживаем или расположении автомата на секционной монтажной плате возможное заднее присоединение. Для установки в монтажной панели должны быть проделаны соответствующие проходные отверстия. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269714 | ch269718 | ch269720 | ch269722 | — | |||
|
4P |
ch269715 | ch269719 | ch269721 | ch269723 | — | |||
| Клеммы CCT | ||||||||
|
Количество полюсов | Габарит |
Обеспечивает гибкость электромонтажа автоматического выключателя. Позволяет напрямую подключать оголенные провода. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269724 | ch269725 | ch269726 | — | — | |||
|
|
|
|||||||

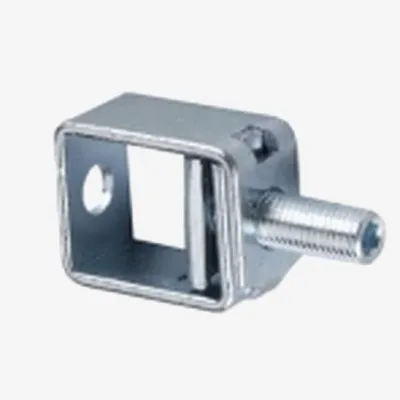

| Клеммы MC | ||||||||
|
Габарит |
Обеспечивает гибкость электромонтажа автоматического выключателя. Позволяет напрямую подключать оголенные провода. |
||||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| ch269727 16–95мм² |
ch269728 35–240мм² ch269729 2x(35–120мм²) ch269730 6x(10–35мм²) |
ch269731 2x(120–240мм²) ch269732 4x95мм² |
ch269733 2x240мм² ch263411 4x240мм² |
ch263412 4x240мм² |
||||

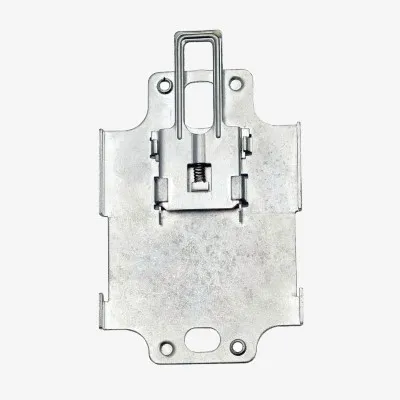

| Переходник для монтажа на DIN-рейку DRA | ||||||||
|
Количество полюсов | Габарит |
Адаптер крепления автоматического выключателя для установки на стандартную DIN-рейку шириной 35 мм. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P | ch269758 | ch269760 | — | — | — | — | ||
|
4P |
ch269759 | ch269761 | — | — | — | — | ||
| Коммуникационный модуль COMA22-M8 RS485 | ||||||||
|
Напряжение / длина кабеля | Габарит |
Функции — Передача действующего фазного тока. — Индикация положения автоматического выключателя: разомкнут, замкнут, сработала защита. Дополнительно потребуются AX и AL контакты. — Дистанционное управление замыканием и размыканием автоматического выключателя. Потребуется мотор-привод MOD. — Настройка внутренних параметров контроллера, подробные сведения приведены в описании коммуникационного протокола. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
|
230В AC 0,5м |
ch265338 | |||||||
|
230В AC 1,5м |
ch265339 | |||||||
|
230В AC 3,0м |
ch265340 | |||||||
|
24В DC 0,5м |
ch265335 | |||||||
|
24В DC 1,5м |
ch265336 | |||||||
|
24В DC 3,0м |
ch265337 | |||||||
| Блок питания PSU | ||||||||
|
Расцепитель | Габарит |
Обеспечивает напряжение 9 В пост. тока для питания стандартного ЖК-контроллера, позволяющего просматривать, настраивать и изменять параметры контроллера. Выходное напряжение 9 В пост. тока. Время непрерывной работы 7 часов. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| M | — | — | — | — | — | — | ||
| TM | — | — | — | — | — | — | ||
| EN | — | — | — | — | — | — | ||
|
EM |
ch323595 | |||||||
| Межфазная перегородка PHS | ||||||||
|
Количество полюсов | Габарит |
Запасная часть. Межфазные перегородки входят в комплект поставки автоматического выключателя. |
|||||
| 125 | 250 | 400 | 630 | 800 | 1600 | |||
| 3P/4P | ch269771 | ch269772 | ch269773 | ch269774 | ch263413 | |||
|
|
|
|||||||
| Автоматические выключатели NM8N | ||||||||
| Габарит | 125 | 250 | 400 | 500 | 630 | 800 | 1600 | |
| Доступные уровни отключающей способности | Icu (кА) | 50, 70, 100 | 50, 70, 100, 150 | 50, 70, 100, 150 | 50, 70, 100 | 36, 50, 70, 100 | 50, 70, 100, 150 | 50, 70, 100 |
| Количество полюсов | 3, 4 | |||||||
| Номинальный ток | In (А) | 16…125 | 32…250 | 250…400 | 250…500 | 250…630 | 500…800 | 800…1600 |
| Напряжение изоляции | Ui (В) | 1000 | ||||||
| Номинальное импульсное выдерживаемое напряжение | Uimp (кВ) | 8 | 8 | 12 | 12 | 12 | 12 | 8 |
| Номинальное рабочее напряжение | Ue (В) | 690 | ||||||
| Износостойкость механическая | циклов | 15000 | 15000 | 15000 | 15000 | 15000 | 10000 | 6000 |
| Износостойкость электрическая | циклов | 2000 | 1500 | 1500 | 1500 | 1500 | 1000 | 1000 |
| Температура эксплуатации | t (°С) | -40…+70 | ||||||
Размеры NM8N-125, мм
Размеры NM8N-250, мм
Размеры NM8N-400/630, мм
Размеры NM8N-800 3P, мм
Размеры NM8N-800 4P, мм
Размеры NM8N-1600 3P, мм
Размеры NM8N-1600 4P, мм
Размеры NM8N-1600 3P для защиты двигателей, мм
Размеры NM8N-1600 4P для защиты двигателей, мм
