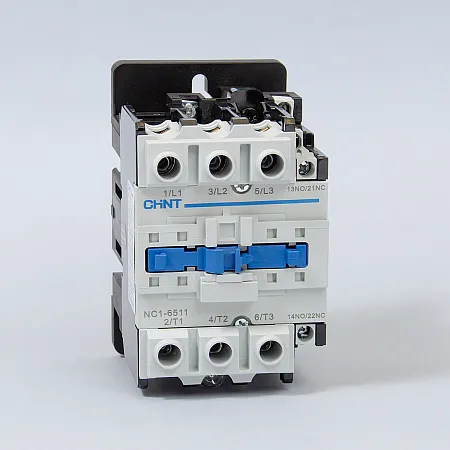

Chint NC1

NС1 — серия контакторов Chint с номинальным током до 95А. В серию входят 3P и 4P контакторы с катушками AC и DC. Широкий ряд аксессуаров NС1 позволяет реализовать реверсивный контактор с механической блокировкой, контактор звезда-треугольник.

CHINT — компания номер один в Китае по объёмам производства электротехнического оборудования. На сегодня компания насчитывает более 140 представительств и имеет штат с более 30 000 сотрудников. Она основана в 1984 году, а с 2010 года официально представлена в России.

Смотрите также
Аналоги — Контакторы Chint NXC

Трёхполюсные контакторы NС1
Артикул, в зависимости от напряжения встроенной катушки Номинальный
ток по AC3
Мощность
двигателя
при U=380В
по AC3
Встроенные
вспомогательные
контакты
Масса
230В АС 400В AC 110В AC 42В AC 36В AC 24В AC 220В DC 110В DC 48В DC 24В DC
ch220800 ch220816 ch220788     ch220806 ch220880 ch220879 ch220882 ch220881 9 А 4 кВт 1НЗ -
ch221033 ch221048 ch221021   ch221042 ch221039 ch221111 ch221110 ch221113 ch221112 9 А 4 кВт 1НО -
ch221128 ch221143 ch221116     ch221134 ch221206 ch221205 ch221208 ch221207 12 А 5,5 кВт 1НЗ -
ch221358 ch221373 ch221347   ch221367 ch221364 ch221436 ch221435 ch221438 ch221437 12 А 5,5 кВт 1НО -
ch221450 ch221465 ch221441 ch221470   ch221456 ch221528 ch221527 ch221530 ch221529 18 А 7,5 кВт 1НЗ -
ch221545 ch221560 ch221533 ch225564 ch221554 ch221551 ch221620 ch221619 ch221622 ch221621 18 А 7,5 кВт 1НО -
ch221634 ch221649 ch221625 ch221654   ch221640 ch221712 ch221711 ch221714 ch221713 25 А 11 кВт 1НЗ -
ch221865 ch221880 ch221853 ch221886 ch221874 ch221871 ch221943 ch221942 ch221945 ch221944 25 А 11 кВт 1НО -
ch221957 ch221972 ch221948 ch221977   ch221963 ch222035 ch222034 ch222037 ch222036 32 А 15 кВт 1НЗ -
ch222051 ch222066 ch222040 ch222072 ch222060 ch222057 ch222129 ch222128 ch222131 ch222130 32 А 15 кВт 1НО -
ch222272 ch222287 ch222260 ch222293   ch222278 ch222350 ch222349 ch222352 ch222351 40 А 18,5 кВт 1НО+1НЗ -
ch222493 ch222508 ch222481 ch222514   ch222499 ch222571 ch222570 ch222573 ch222572 50 А 22 кВт 1НО+1НЗ -
ch222714 ch222729 ch222702 ch222735 ch222722 ch222720 ch222792 ch222791 ch222794 ch222793 65 А 30 кВт 1НО+1НЗ -
ch222935 ch222950 ch222923 ch222956   ch222941 ch223013 ch223012 ch223015 ch223014 80 А 37 кВт 1НО+1НЗ -
ch223156 ch223171 ch223144 ch223177   ch223162 ch223234 ch223233 ch223236 ch223235 95 А 45 кВт 1НО+1НЗ -

Четырёхполюсные контакторы NС1
Артикул Главные
силовые
контакты
Номинальный
ток по AC3
Мощность
двигателя
при U=380В
по AC3
Встроенные
вспомогательные
контакты
Масса
230В АС 24В AC 24В DC
ch220894 ch220900   4P (4НО) 9 А 4 кВт - -
ch220983 ch220989   4P (2НО+2НЗ) 9 А 4 кВт - -
ch221220 ch221226   4P (4НО) 12 А 5,5 кВт - -
ch221309 ch221315   4P (2НО+2НЗ) 12 А 5,5 кВт - -
ch221726 ch221732   4P (4НО) 25 А 11 кВт - -
ch221815 ch221821   4P (2НО+2НЗ) 25 А 11 кВт - -
ch222143 ch222149   4P (4НО) 40 А 18,5 кВт - -
ch222227 ch222233   4P (2НО+2НЗ) 40 А 18,5 кВт - -
ch222364 ch222370   4P (4НО) 50 А 22 кВт - -
ch222448 ch222454   4P (2НО+2НЗ) 50 А 22 кВт - -
ch222585 ch222591   4P (4НО) 65 А 30 кВт - -
ch222669 ch222675 ch226966 4P (2НО+2НЗ) 65 А 30 кВт - -
ch222806 ch222812   4P (4НО) 80 А 37 кВт - -
ch222890 ch222896   4P (2НО+2НЗ) 80 А 37 кВт - -
ch223027 ch223033   4P (4НО) 95 А 45 кВт - -
  ch223117   4P (2НО+2НЗ) 95 А 45 кВт - -
Характеристики
Общие характеристики NC1-09 (Z)
NC1-12 (Z)
NC1-18 (Z)
NC1-25 (Z)
NC1-32 (Z)
NC1-40 (Z)
NC1-50 (Z)
NC1-65 (Z)
NC1-80 (Z)
NC1-95 (Z)
Номинальное напряжение Ue 690 В
Номинальный тепловой ток Ith по AC1  20 А 20 А 32 А 40 А 50 А 60 А 80 А 80 А 110 А 110 А
Номинальный рабочий ток Ir 380/400В АС
AC3 9 А 12 А 18 А 25 А 32 А 40 А 50 А 65 А 80 А 95 А
AC4 3.5 А 5 А 7.7 А 8.5 А 12 А 18.5 А 24 А 28 А 37 А 44 А
660/690В АС
AC3 6.6 А 8.9 А 12 А 18 А 21 А 34 А 39 А 42 А 49 А 49 А
AC4 1.5 А 2 А 3.8 А 4.4 А 7.5 А 9 А 12 А 14 А 17.3 А 21.3 А
Номинальная мощность двигателя 220/230В AC 2.2 кВт 3 кВт 4 кВт 5.5 кВт 7.5 кВт 11 кВт 15 кВт 18.5 кВт 22 кВт 25 кВт
380/400В AC 4 кВт 5.5 кВт 7.5 кВт 11 кВт 15 кВт 18.5 кВт 22 кВт 30 кВт 37 кВт 45 кВт
660/690В AC 5.5 кВт 7.5 кВт 10 кВт 15 кВт 18.5 кВт 30 кВт 37 кВт 37 кВт 45 кВт 45 кВт
Допустимая частота включений, циклов/час под нагрузкой AC3 1 200 600
AC4 300
без нагрузки 3 600

Электрическая износостойкость, циклов AC3 1 000 000 800 000 600 000
AC4 200 000 150 000 100 000
Механическая износостойкость, циклов с катушкой AC 10 000 000 8 000 000 6 000 000
с катушкой DC 10 000 000 8 000 000 6 000 000
Допустимая температура эксплуатации -25…+40°C
Характеристики катушки переменного тока NC1-09 NC1-12 NC1-18 NC1-25 NC1-32 NC1-40 NC1-50 NC1-65 NC1-80 NC1-95
Энергопотребление включение 70 ВА 110 ВА 200 ВА
удержание 8 ВА 11 ВА 20 ВА
Активная мощность энергопотребления 1.8…2.7 Вт 3…4 Вт 6…10 Вт
Напряжение включения 85…110% Us
Напряжение отключения 20…75% Us
Характеристики катушки постоянного тока NC1-09Z NC1-12Z NC1-18Z NC1-25Z NC1-32Z NC1-40Z NC1-50Z NC1-65Z NC1-80Z NC1-95Z
Мощность энергопотребления 9 Вт 11 Вт 20 Вт
Напряжение включения 85…110% Us
Напряжение отключения 10…75% Us
Механическая блокировка Резистивно-ёмкостные цепи
Артикул Тип Совместимость Артикул Тип Напряжение катушки Совместимость

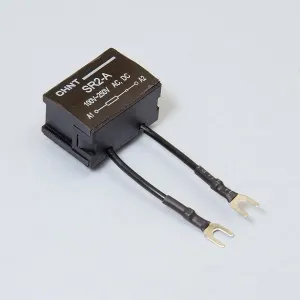

Механическая блокировка Chint для контактора ch256717 MI-5 NC1-09-32 RC-цепь для контактора NC1 ch228523 SR2-B 100...127В AC/DC NC1-40-95
ch777989 MI-6 NC1-40-65 ch228520 SR2-A 100...250В AC/DC NC1-09-32
ch777988 MI-7 NC1-80-95 ch228524 SR2-B 380...440В AC/DC NC1-40-95
ch228521 SR2-A  24...48В AC/DC NC1-09-32
ch233663 SR2-С 100...250В AC/DC NC1-40-95
ch228522 SR2-A 380...440В AC/DC NC1-09-32

  Вспомогательные контакты       Приставки с выдержкой времени
  Артикул Тип Контакты Сов­мес­ти­мость     Артикул Тип   Контакты Сов­мес­ти­мость

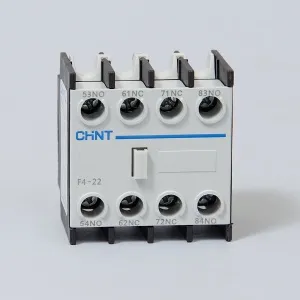

Четырёхполюсная контактная приставка для контактора NC1
Фронтальные 4p Контактная приставка с задержкой срабатывания
Задержка включения
ch257021
F4-04
4НЗ все NC1 ch258021
F5-T0
0,1-3с 1НО+1НЗ
все NC1
ch257023
F4-13
1НО+3НЗ ch258022
F5-T2
0,1-30с
ch257019
F4-22
2НО+2НЗ ch258023
F5-T4
10-180с
ch257025
F4-31
3НО+1НЗ Задержка отключения
ch257026
F4-40
4НО ch258018
F5-D0
0,1-3с 1НО+1НЗ все NC1

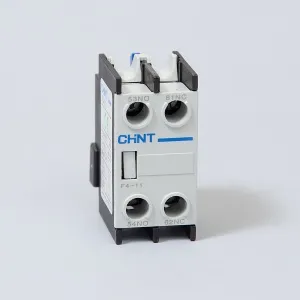

Двухполюсная контактная приставка для контактора NC1
Фронтальные 2p ch258019
F5-D2
0,1-30с
ch257020
F4-02
2НЗ все NC1 ch258020
F5-D4
10-180с
ch257022
F4-11
1НО+1НЗ
ch257024
F4-20
2НО
Боковая приставка Боковые
ch223238
NCF1-11C


1НО+1НЗ все NC1


Тепловые реле
Артикул Ток Совместимость Артикул тип Совместимость Артикул Ток Совместимость
NR2-25 NR2-25 NR2-93
ch268132 0.1-0.16A NC1-09-12-18-25-32 ch268097 12-18A NC1-18-25-32 ch268145 23-32A NC1-40-50-65-80-95
ch268133 0.16-0.25A ch268142 17-25A ch268146 30-40A
ch268134 0.25-0.4A ch268139 2.5-4A ch268147 37-50A
ch268135 0.4-0.63A ch268140 4-6A ch268148 48-65A
ch268136 0.63-1A ch268141 5.5-8A ch268149 55-70A
ch268138 1.25-2A ch268096 7-10A ch268150 63-80A
ch268131 1.6-2.5A ch268095 9-13A ch268151 80-93A
ch268137 1-1.6A NR2-36
ch268143 23-32A NC1-32
ch268144 28-36A

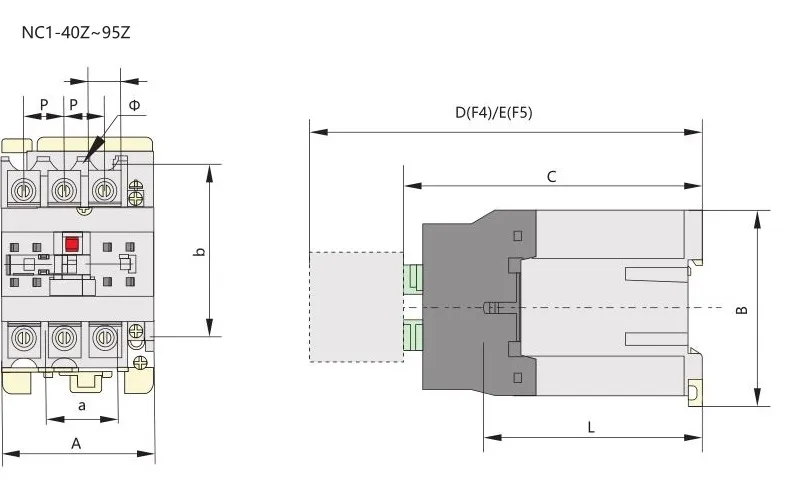

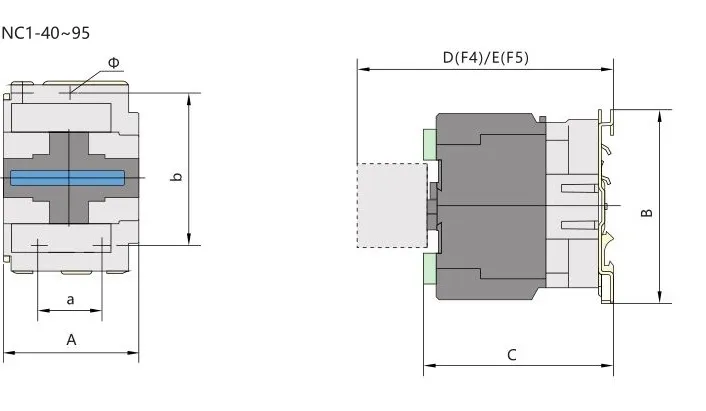

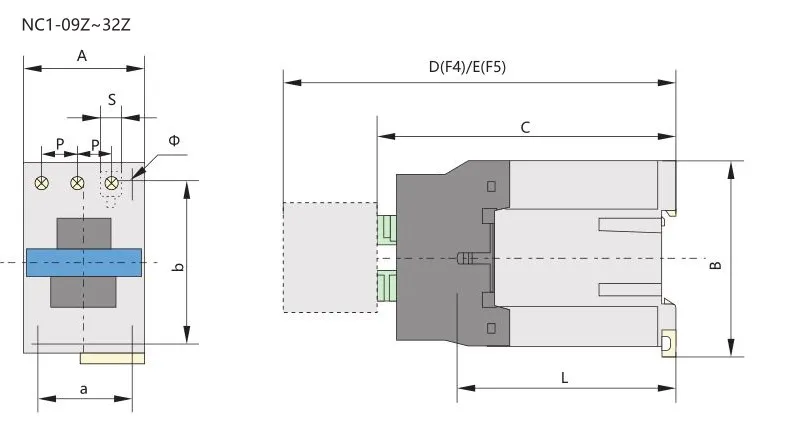

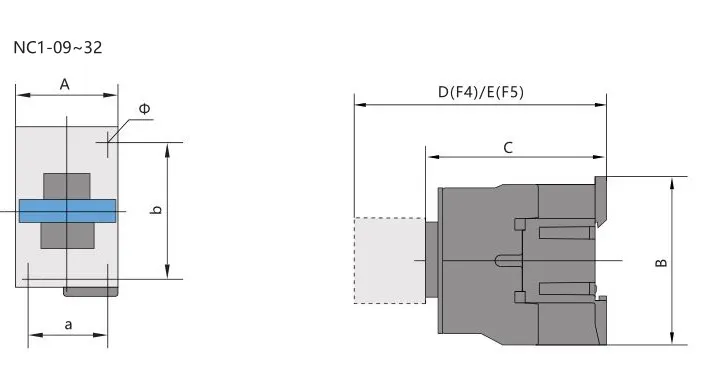

Размеры, мм
Исполнение A max B max C max D max E max a b Φ L P S
NC1-09(Z)~12(Z) 47 76 82(116) 120.5(154.5) 140.5(174.5) 34/35 50/60 4.5 60(95) 10.5 8.6
NC1-18(Z) 47 76 87(122) 125.5(160.5) 145.5(180.5) 34/35 50/60 4.5 61(96) 11.3 10.4
NC1-25(Z) 57 86 95(131) 133.5(169.5) 153.5(189.5 40 48 4.5 70(107) 13.2 11.7
NC1-32(Z) 57 86 100(138) 138.5(176.5) 158.5(196.5) 40 48 4.5 71.6(120) 14.5 13
NC1-4011(Z)~6511(Z) 77 129 116(173) 154.5(211.5) 174.5(231.5) 40 100/110 6.5 78(135) 20 8.6
NC1-4004/4008(Z)~6504/6508(Z) 84 129 116(173) 154.5(211.5) 174.5(231.5) 40 100/110 6.5 78(135) 20 8.6
NC1-8011(Z)~9511(Z) 87 129 127(188) 165.5(226.5) 185.5(246.5) 40 100/110 6.5 83(140) 23.5 12
NC1-8004/8008(Z)~9504/9508(Z) 96 129 127(183) 160.5(221.5) 180.5(241.5) 40 100/110 6.5 83(140) 23.5 12
