Термостат в шкафу: как устроена логика управления климатом
Термостат CLIMS для электротехнического шкафа занимает минимум места, но управляет работой всей климатической системы. Разбираем его устройство, работу биметаллического элемента, различия НЗ- и НО-контактов, выбор модели для нагревателя или вентилятора и правила установки.
На фоне нагревателя и вентилятора термостат легко принять за второстепенную деталь: узкий корпус, шкала и ручка регулятора. Между тем именно он определяет, когда климатическое оборудование начнёт работу и когда остановится.
Внешне задача проста: температура меняется — контакт переключается. Но от того, как именно он переключится, зависит логика всей системы.

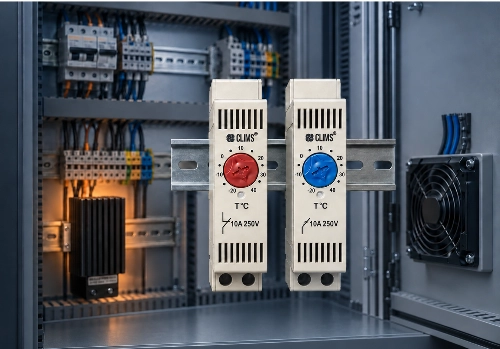

Внешний вид и конструктив термостата Clims
От температуры — к движению контакта
В термостатах CLIMS нет электронной платы и выносного датчика. Температуру воспринимает биметаллический элемент: два соединённых металла имеют разные коэффициенты теплового расширения, поэтому при нагреве элемент изгибается и через механический привод переключает контакт.
Уставку задают поворотной ручкой. При достижении выбранной температуры механизм меняет состояние контакта — замкнутый размыкается или разомкнутый замыкается. Отдельное питание термостату не требуется.
Одинаковая шкала — разная логика работы
Два термостата могут иметь одинаковые корпус, шкалу и диапазон, но выдавать противоположные команды. При повышении температуры нагреватель нужно отключить, а вентилятор — включить. Для этого применяют контакты с разным исходным состоянием.
В цепи нагревателя нужен нормально замкнутый контакт: ниже уставки нагреватель работает, при её достижении контакт размыкается и обогрев прекращается.
Для вентилятора нужен нормально открытый контакт. При нагреве воздуха он замыкается и запускает вентилятор; после охлаждения цепь снова размыкается.
Срабатывание и возврат происходят при разных температурах. Разница между ними — гистерезис, или дифференциал переключения. У моделей CLIMS он составляет 7 ± 4 °C.
Этот зазор снижает частоту переключений около уставки. Вентилятор включится при заданной температуре, но остановится только после охлаждения. Для нагревателя цикл зеркальный: при достижении уставки контакт размыкается, а повторный обогрев начинается после снижения температуры.
В результате климатическая система работает не в одной температурной точке, а в интервале, определяемом уставкой и гистерезисом. Это необходимо учитывать при выборе настройки.
Термостат контролирует место своей установки
Температура внутри шкафа неодинакова. Нагретый воздух поднимается, работающие компоненты создают локальные зоны нагрева, а поток от вентилятора охлаждает пространство неравномерно.
Термостат реагирует не на «температуру шкафа вообще», а на воздух вокруг своего корпуса. Рядом с нагревателем он может отключить обогрев раньше, чем прогреется остальной объём. В потоке холодного воздуха, наоборот, будет воспринимать температуру ниже, чем в зоне установленного оборудования.
Поэтому место выбирают с учётом задачи, а не по свободному участку DIN-рейки. Термостат должен контролировать значимую зону, а его вентиляционные отверстия нельзя перекрывать проводами, кабельными каналами или соседними компонентами.
Десять ампер — ещё не полный ответ
На корпусе термостата указано 10 А при 250 В переменного тока. Цифра заметная, но сама по себе она ещё не определяет допустимую нагрузку.
Нагреватель относится к активной нагрузке: ток через него относительно предсказуем. Электродвигатель вентилятора создаёт более тяжёлый режим — при запуске возникает пусковой ток, а нагрузка имеет индуктивный характер.
Поэтому коммутационная способность термостатов CLIMS указана для разных режимов отдельно. Для активной нагрузки AC-1 она составляет 2500 В·А. В режиме коммутации AC-3 при напряжении 230 В допустимая мощность — 0,125 кВт.
При подборе важно смотреть не только на надпись «10 А», но и на тип подключаемого оборудования. Если нагрузка превышает допустимые значения, термостат должен управлять промежуточным реле или контактором, выбранным с учётом этой нагрузки.
Два исполнения CLIMS — две конкретные задачи
Разделение линейки CLIMS на два исполнения следует из логики оборудования, которым они управляют:
- ID CCOTHCER60 — нормально замкнутый контакт для управления нагревателем;
- ID CCOTHOER60 — нормально открытый контакт для управления вентилятором или другим охлаждающим устройством.
Обе модели имеют диапазон настройки от −20 до +60 °C и устанавливаются на DIN-рейку 35 мм. Ширина 17,5 мм соответствует одному стандартному модулю — устройство встраивается в общий модульный ряд и не усложняет компоновку шкафа.
Электрическая долговечность контактов при номинальной нагрузке AC-1 составляет 100 000 циклов. Фактический ресурс зависит от нагрузки, частоты переключений, качества подключения и условий эксплуатации.
Таблица характеристик
Простая механика, точная задача
У термостата нет сложной электроники и длинного списка функций. Но его нельзя выбирать по одной цифре на шкале. Тип контакта задаёт алгоритм, гистерезис — цикл переключений, характер нагрузки — допустимый режим коммутации, а место установки — температуру, на которую устройство будет реагировать.
Именно сочетание этих параметров определяет, будет ли термостат вовремя передавать нужную команду нагревателю или вентилятору. Занимая один модуль на DIN-рейке, он связывает температуру внутри шкафа с реакцией всей климатической системы.
Частые вопросы о термостатах CLIMS
— Чем механический термостат отличается от электронного регулятора?
В термостате CLIMS нет электронной платы и выносного датчика. На температуру реагирует встроенный биметаллический элемент, который механически переключает контакт. Термостату не требуется отдельное питание, но он контролирует температуру только в месте установки.
— Можно ли одним термостатом управлять нагревателем и вентилятором?
Каждая модель CLIMS управляет одним контуром. Для нагревателя используется термостат с нормально замкнутым контактом ID CCOTHCER60, для вентилятора — с нормально разомкнутым контактом ID CCOTHOER60. Если в шкафу нужны и нагрев, и охлаждение, устанавливают два термостата с отдельными уставками.
— Зачем термостату гистерезис?
Гистерезис — это разница между температурой срабатывания и возврата. У термостатов CLIMS он составляет 7 ± 4 °C. Благодаря этому оборудование не включается и не отключается слишком часто около заданной температуры.
— Можно ли подключать нагрузку до 10 А?
Зависит от типа нагрузки. Значение 10 А при 250 В относится к активной нагрузке, например нагревателю. Для двигателя вентилятора допустимая мощность ниже — до 0,125 кВт при 230 В. Если нагрузка превышает допустимые значения, используют промежуточное реле или контактор.
— Где лучше установить термостат?
Там, где температура соответствует условиям работы оборудования. Не стоит размещать термостат рядом с нагревателем, в прямом потоке вентилятора или около сильно нагревающихся компонентов. Вентиляционные отверстия корпуса должны оставаться открытыми.
— Что означает ресурс 100 000 переключений?
Это показатель электрической долговечности при номинальной активной нагрузке категории AC-1. Фактический ресурс зависит от тока, типа нагрузки и частоты переключений. Двигатели и другие индуктивные нагрузки сильнее нагружают контакты, поэтому для них может потребоваться промежуточное реле.
