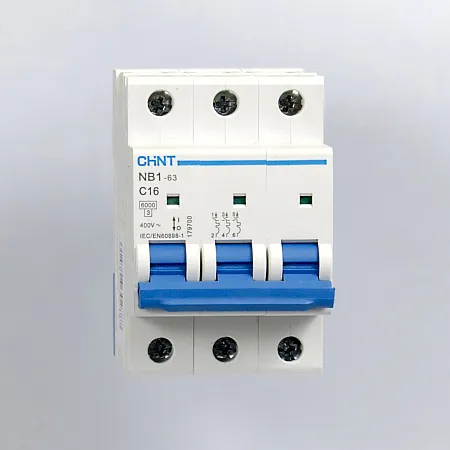

NB1-63

NB1-63 — проверенная временем серия модульных выключателей, которая соответствует Российским и Европейским стандартам качества. Все автоматы данной серии оснащены индикатором состояния на лицевой панели, которые предоставляет точную информацию о состоянии контактов выключателя. Механизм быстрого включения сокращает износ контактов, продлевает срок службы и гарантирует надёжную коммутацию независимо от скорости перемещения рукоятки автомата. Серия NB1-63 имеет широкий выбор аксессуаров, в том числе вспомогательные контакты, а также расцепители (независимые, минимального и максимального напряжения).


NB1-63 | Отключающая способность 6 кА
In 1P один полюс In 2P In 3P In 4P
B кривая C кривая D кривая B C D B C D B C D
1 А ch179599 ch179613 ch179627 1 А ch179641 ch179655 ch179669 1 А ch179683 ch179697 ch179711 1 А ch179725 ch179739 ch179753
2 А ch179603 ch179617 ch179631 2 А ch179645 ch179659 ch179673 2 А ch179687 ch179701 ch179715 2 А ch179729 ch179743 ch179757
3 А ch179606 ch179620 ch179634 3 А ch179648 ch179662 ch179676 3 А ch179690 ch179704 ch179718 3 А ch179732 ch179746 ch179760
4 А ch179608 ch179622 ch179636 4 А ch179650 ch179664 ch179678 4 А ch179692 ch179706 ch179720 4 А ch179734 ch179748 ch179762
6 А ch179611 ch179625 ch179639 6 А ch179653 ch179667 ch179681 6 А ch179695 ch179709 ch179723 6 А ch179737 ch179751 ch179765
10 А ch179600 ch179614 ch179628 10 А ch179642 ch179656 ch179670 10 А ch179684 ch179698 ch179712 10 А ch179726 ch179740 ch179754
13 А ch179601 ch179615 - 13 А ch179643 ch179657 ch179671 13 А ch179685 ch179699 ch179713 13 А ch179727 ch179741 ch179755
16 А ch179602 ch179616 ch179630 16 А ch179644 ch179658 ch179672 16 А ch179686 ch179700 ch179714 16 А ch179728 ch179742 ch179756
20 А ch179604 ch179618 ch179632 20 А ch179646 ch179660 ch179674 20 А ch179688 ch179702 ch179716 20 А ch179730 ch179744 ch179758
25 А ch179605 ch179619 ch179633 25 А ch179647 ch179661 ch179675 25 А ch179689 ch179703 ch179717 25 А ch179731 ch179745 ch179759
32 А ch179607 ch179621 ch179635 32 А ch179649 ch179663 ch179677 32 А ch179691 ch179705 ch179719 32 А ch179733 ch179747 ch179761
40 А ch179609 ch179623 ch179637 40 А ch179651 ch179665 ch179679 40 А ch179693 ch179707 ch179721 40 А ch179735 ch179749 ch179763
50 А ch179610 ch179624 ch179638 50 А ch179652 ch179666 ch179680 50 А ch179694 ch179708 ch179722 50 А ch179736 ch179750 ch179764
63 А ch179612 ch179626 ch179640 63 А ch179654 ch179668 ch179682 63 А ch179696 ch179710 ch179724 63 А ch179738 ch179752 ch179766

NB1-63H | Отключающая способность 10 кА
In 1P один полюс In 2P In 3P In 4P
B кривая C кривая D кривая B C D B C D B C D
1 А ch179767 ch179781 ch179795 1 А ch179809 ch179823 ch179837 1 А ch179851 ch179865 ch179879 1 А ch179893 ch179907 ch179921
2 А ch179771 ch179785 ch179799 2 А ch179813 ch179827 ch179841 2 А ch179855 ch179869 ch179883 2 А ch179897 ch179911 ch179925
3 А ch179774 ch179788 ch179802 3 А ch179816 ch179830 ch179844 3 А ch179858 ch179872 ch179886 3 А ch179900 ch179914 ch179928
4 А ch179776 ch179790 ch179804 4 А ch179818 ch179832 ch179846 4 А ch179860 ch179874 ch179888 4 А ch179902 ch179916 ch179930
6 А ch179779 ch179793 ch179807 6 А ch179821 ch179835 ch179849 6 А ch179863 ch179877 ch179891 6 А ch179905 ch179919 ch179933
10 А - ch179782 ch179796 10 А ch179810 ch179824 ch179838 10 А ch179852 ch179866 ch179880 10 А ch179894 ch179908 ch179922
13 А ch179769 ch179783 ch179797 13 А ch179811 ch179825 ch179839 13 А ch179853 ch179867 ch179881 13 А ch179895 ch179909 ch179923
16 А ch179770 ch179784 ch179798 16 А ch179812 ch179826 ch179840 16 А ch179854 ch179868 ch179882 16 А ch179896 ch179910 ch179924
20 А ch179772 ch179786 ch179800 20 А ch179814 ch179828 ch179842 20 А ch179856 ch179870 ch179884 20 А ch179898 ch179912 ch179926
25 А - ch179787 ch179801 25 А ch179815 ch179829 ch179843 25 А ch179857 ch179871 ch179885 25 А ch179899 ch179913 ch179927
32 А ch179775 ch179789 ch179803 32 А ch179817 ch179831 ch179845 32 А ch179859 ch179873 ch179887 32 А ch179901 ch179915 ch179929
40 А ch179777 ch179791 ch179805 40 А ch179819 ch179833 ch179847 40 А ch179861 ch179875 ch179889 40 А ch179903 ch179917 ch179931
50 А ch179778 ch179792 ch179806 50 А ch179820 ch179834 ch179848 50 А ch179862 ch179876 ch179890 50 А ch179904 ch179918 ch179932
63 А ch179780 ch179794 ch179808 63 А ch179822 ch179836 ch179850 63 А ch179864 ch179878 ch179892 63 А ch179906 ch179920 ch179934


Аксессуары
Артикул Наименование
ch184994 Вспомогательный контакт XF9 для NB1
ch184996 Сигнальный контакт XF9J для NB1
ch184985 Независимый расцепитель S9 AC/DC 24В для NB1
ch184963 Независимый расцепитель S9 AC/DC 12В для NB1
ch184986 Независимый расцепительS9 для NB1
ch184974 Расцепитель минимального напряжения V9 для NB1, AC230V электронный
Технические характеристики Chint NB1
Тип NB1-63 NB1-63H
Количество полюсов 1, 2, 3, 4
Номинальный ток In А 0,5…63
Номинальное напряжение изоляции Ph/Ph Ui В 500
Импульсное выдерживаемое напряжение Uimp кВ 4
Номинальное рабочее напряжение Ph/N Ue В 230
Ph/Ph Ue В 400
Номинальная рабочая частота Fe Гц 50
Кривая отключения B, C, D
Класс токоограничения 3
Отключающая способность по ГОСТ Р 50345-99 при 400В Icu кА 6 10
Износостойкость механическая циклов 20 000
Износостойкость электрическая циклов 10 000
Температура эксплуатации t °С -35…+40
Сечение подключаемого провода 0,5…25А мм² 1…25
Вес m г/полюс 125

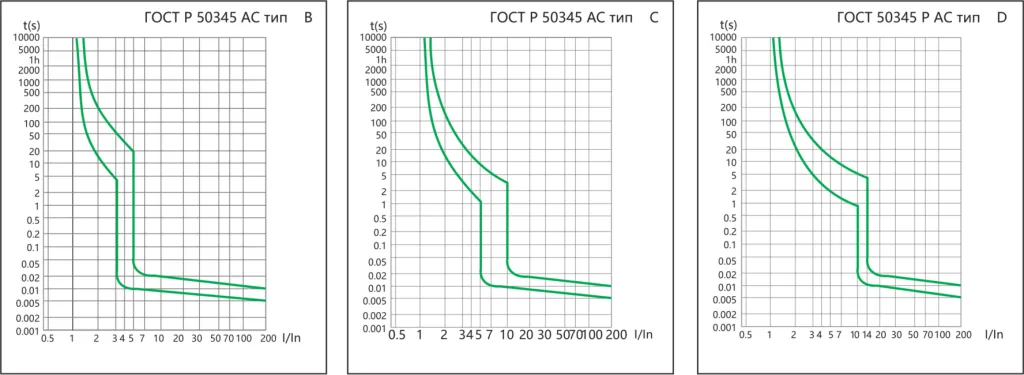

Кривые отключения

Кривые отключения автоматов NB1
