NP8 — серия кнопок, индикаторов и переключателей Chint с высокой степенью защиты от воды и пыли: IP65. Отличаются от серии NP2 не только защитой. NP8 имеют модульную конструкцию с универсальным быстросъёмным пластиковым основанием, подходящим ко всем головкам кнопок и переключателям. Крепление дополнительных контактов на защёлках. Внешне отличаются насыщенными цветами элементов управления, декоративным хромированным кольцом и более яркими светодиодами.
Смотрите также
Аналоги — Chint NP2 IP40
Индикаторы — Chint ND16
Раздел кнопки, джостики, переключатели и светосигнальная арматура

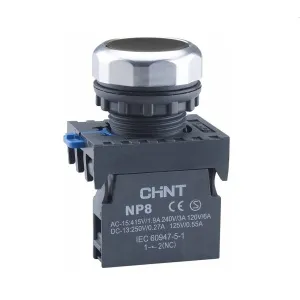

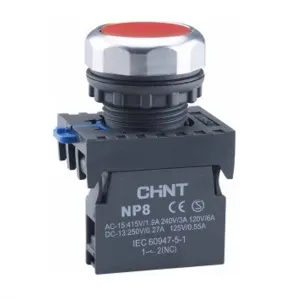

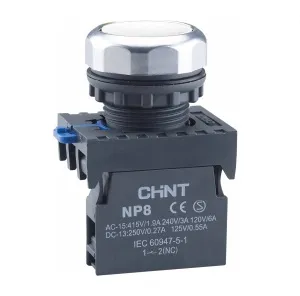

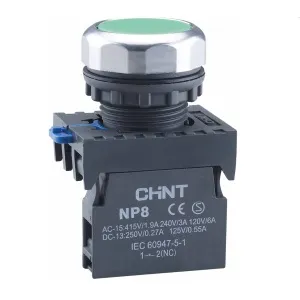

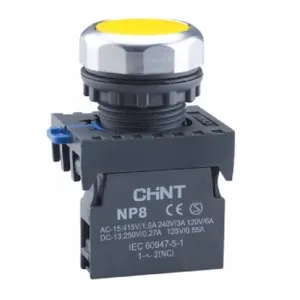

| Кнопки плоские с самовозвратом | ||||||
| Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
|
1НО |
Белый | NP8-10BN/1 | ch578646 | NP8-10BND/1 | ch667643 |
| Черный | NP8-10BN/2 | ch578647 | - | - | ||
| Зеленый | NP8-10BN/3 | ch667232 | NP8-10BND/3 | ch667584 | ||
| Красный | NP8-10BN/4 | ch667233 | NP8-10BND/4 | ch667585 | ||
| Желтый | NP8-10BN/5 | ch667333 | NP8-10BND/5 | ch667613 | ||
| Синий | NP8-10BN/6 | ch578645 | NP8-10BND/6 | ch667644 | ||
|
|
1НЗ |
Белый | NP8-01BN/1 | ch667863 | NP8-01BND/1 | ch667583 |
| Черный | NP8-01BN/2 | ch667864 | - | - | ||
| Зеленый | NP8-01BN/3 | ch667230 | NP8-01BND/3 | ch667579 | ||
| Красный | NP8-01BN/4 | ch667231 | NP8-01BND/4 | ch667580 | ||
| Желтый | NP8-01BN/5 | ch667865 | NP8-01BND/5 | ch667581 | ||
| Синий | NP8-01BN/6 | ch667866 | NP8-01BND/6 | ch667582 | ||
|
2НО |
Белый | NP8-20BN/1 | ch667867 | NP8-20BND/1 | ch667642 |
| Черный | NP8-20BN/2 | ch667868 | - | - | ||
| Зеленый | NP8-20BN/3 | ch667236 | NP8-20BND/1 | ch667591 | ||
| Красный | NP8-20BN/4 | ch667237 | NP8-20BND/1 | ch667592 | ||
| Желтый | NP8-20BN/5 | ch667334 | NP8-20BND/1 | ch667620 | ||
| Синий | NP8-20BN/6 | ch578932 | NP8-20BND/1 | ch667641 | ||
|
|
2НЗ |
Белый | NP8-02BN/1 | ch667869 | NP8-02BND/1 | ch667590 |
| Черный | NP8-02BN/2 | ch667870 | - | - | ||
| Зеленый | NP8-02BN/3 | ch667234 | NP8-02BND/1 | ch667586 | ||
| Красный | NP8-02BN/4 | ch667235 | NP8-02BND/1 | ch667587 | ||
| Желтый | NP8-02BN/5 | ch667871 | NP8-02BND/1 | ch667588 | ||
| Синий | NP8-02BN/6 | ch667872 | NP8-02BND/1 | ch667589 | ||
|
1НО + 1НЗ |
Белый | NP8-11BN/1 | ch667111 | NP8-11BND/1 | ch667551 |
| Черный | NP8-11BN/2 | ch667112 | - | - | ||
| Зеленый | NP8-11BN/3 | ch667113 | NP8-11BND/3 | ch667547 | ||
| Красный | NP8-11BN/4 | ch667114 | NP8-11BND/4 | ch667548 | ||
| Желтый | NP8-11BN/5 | ch667115 | NP8-11BND/5 | ch667549 | ||
| Синий | NP8-11BN/6 | ch667116 | NP8-11BND/6 | ch667550 | ||
|
3НО |
Белый | NP8-30BN/1 | ch368570 | - | - | |
| Черный | NP8-30BN/2 | ch368571 | - | - | ||
| Зеленый | NP8-30BN/3 | ch368572 | - | - | ||
| Красный | NP8-30BN/4 | ch368573 | - | - | ||
| Желтый | NP8-30BN/5 | ch368574 | - | - | ||
| Синий | NP8-30BN/6 | ch368575 | - | - | ||
|
3НЗ |
Белый | NP8-03BN/1 | ch368576 | - | - |
| Черный | NP8-03BN/2 | ch368577 | - | - | ||
| Зеленый | NP8-03BN/3 | ch368578 | - | - | ||
| Красный | NP8-03BN/4 | ch368579 | - | - | ||
| Желтый | NP8-03BN/5 | ch368580 | - | - | ||
| Синий | NP8-03BN/6 | ch578635 | - | - | ||
|
1НО + 2НЗ |
Белый | NP8-12BN/1 | ch368581 | - | - | |
| Черный | NP8-12BN/1 | ch368582 | - | - | ||
| Зеленый | NP8-12BN/1 | ch368583 | - | - | ||
| Красный | NP8-12BN/1 | ch368584 | - | - | ||
| Желтый | NP8-12BN/1 | ch368585 | - | - | ||
| Синий | NP8-12BN/1 | ch368586 | - | - | ||
 |
2НО + 1НЗ |
Белый | NP8-21BN/1 | ch368587 | - | - |
| Черный | NP8-21BN/2 | ch368588 | - | - | ||
| Зеленый | NP8-21BN/3 | ch667723 | - | - | ||
| Красный | NP8-21BN/4 | ch667722 | - | - | ||
| Желтый | NP8-21BN/5 | ch667724 | - | - | ||
| Синий | NP8-21BN/6 | ch368589 | - | - | ||

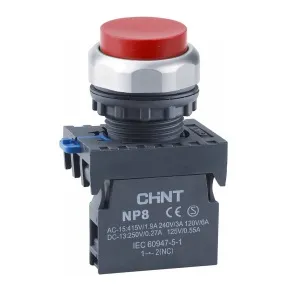

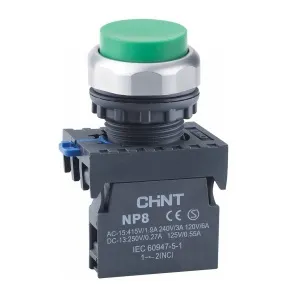

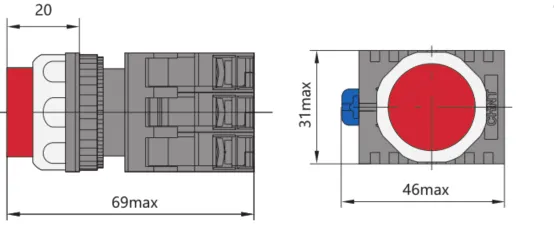

| Выступающие кнопки с самовозвратом | ||||||
| Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
|
Контактный блок | Цвет | Тип | Артикул | Тип | Артикул |
|
1НО |
Зеленый | NP8-10GN/3 | ch667292 | NP8-10GND/3 | ch667605 | |
| Красный | NP8-10GN/4 | ch667293 | NP8-10GND/4 | ch667606 | ||
|
1НЗ |
Зеленый | NP8-01GN/3 | ch667290 | NP8-01GND/3 | ch667603 | |
| Красный | NP8-01GN/4 | ch667291 | NP8-01GND/4 | ch667604 | ||
|
2НО |
Зеленый | NP8-20GN/3 | ch667296 | NP8-20GND/3 | ch667611 | |
|
Красный | NP8-20GN/4 | ch667297 | NP8-20GND/4 | ch667612 | |
|
2НЗ |
Зеленый | NP8-02GN/3 | ch667294 | NP8-02GND/3 | ch667609 | |
| Красный | NP8-02GN/4 | ch667295 | NP8-02GND/4 | ch667610 | ||
|
1НО + 1НЗ |
Зеленый | NP8-11GN/3 | ch667109 | NP8-11GND/3 | ch667607 | |
| Красный | NP8-11GN/4 | ch667110 | NP8-11GND/4 | ch667608 | ||

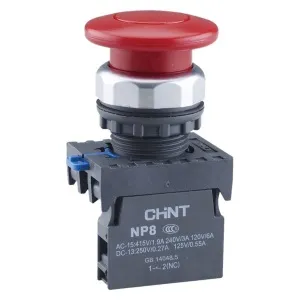

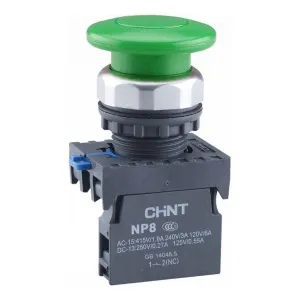

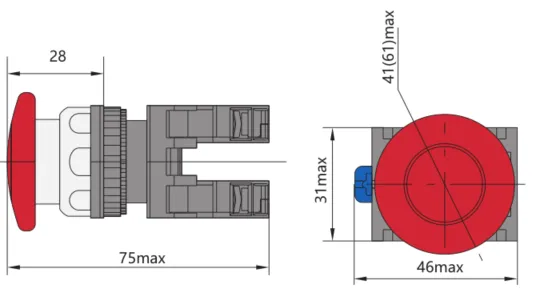

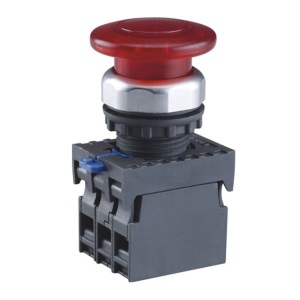

| Кнопка «грибок» Ø40 мм с самовозвратом | ||||||
| Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
|
Контактный блок | Цвет | Тип | Артикул | Тип | Артикул |
|
1НО |
Зеленый | NP8-10M/13 | ch667262 | NP8-10MD/13 | ch667595 | |
| Красный | NP8-10M/14 | ch667263 | NP8-10MD/14 | ch667596 | ||
|
1НЗ |
Зеленый | NP8-01M/13 | ch667260 | NP8-01MD/13 | ch667593 | |
| Красный | NP8-01M/14 | ch667261 | NP8-01MD/14 | ch667594 | ||
|
2НО |
Зеленый | NP8-20M/13 | ch667268 | NP8-20MD/13 | ch667601 | |
 |
Красный | NP8-20M/14 | ch667269 | NP8-20MD/14 | ch667602 | |
|
2НЗ |
Зеленый | NP8-02M/13 | ch667266 | NP8-02MD/13 | ch667599 | |
| Красный | NP8-02M/14 | ch667267 | NP8-02MD/14 | ch667600 | ||
|
1НО + 1НЗ |
Зеленый | NP8-11M/13 | ch667264 | NP8-11MD/13 | ch667597 | |
| Красный | NP8-11M/14 | ch667265 | NP8-11MD/14 | ch667598 | ||

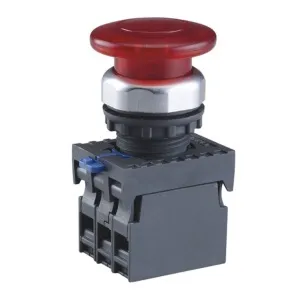

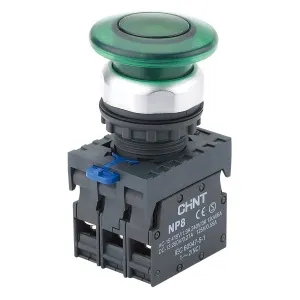

| Кнопка «грибок» Ø60 мм с самовозвратом | ||||||
| Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
|
Контактный блок | Цвет | Тип | Артикул | Тип | Артикул |
|
1НО |
Зеленый | NP8-10M/23 | ch578656 | - | - | |
| Красный | NP8-10M/24 | ch578657 | - | - | ||
|
1НЗ |
Зеленый | NP8-01M/23 | ch578654 | - | - | |
| Красный | NP8-01M/24 | ch578655 | - | - | ||
 |
2НО |
Зеленый | - | - | NP8-20MD/23 | ch667634 |
| Красный | - | - | NP8-20MD/24 | ch667633 | ||
|
1НО + 1НЗ |
Зеленый | - | - | NP8-11MD/23 | ch667632 | |
| Красный | - | - | NP8-11MD/24 | ch667631 | ||

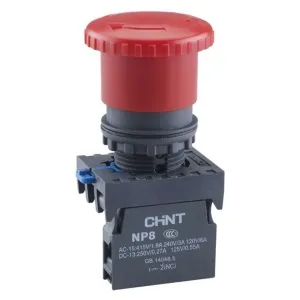

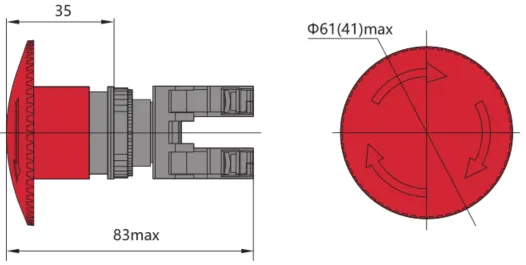

| Кнопка «грибок» с фиксацией | ||||||||
| Диаметр головки, мм | Ø 30 | Ø 40 | Ø 60 | |||||
|
Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | Тип | Артикул |
| 1НО |
Красный |
NP8-10ZS/34 | ch667850 | NP8-10ZS/14 | ch667212 | NP8-10ZS/24 | ch667213 | |
| 1НЗ | NP8-01ZS/34 | ch667851 | NP8-01ZS/14 | ch667210 | NP8-01ZS/24 | ch667211 | ||
| 2НО | NP8-20ZS/34 | ch667852 | NP8-20ZS/14 | ch667216 | NP8-20ZS/24 | ch667217 | ||
| 2НЗ | NP8-02ZS/34 | ch667853 | NP8-02ZS/14 | ch667214 | NP8-02ZS/24 | ch667215 | ||
| 1НО + 1НЗ | NP8-101S/34 | ch667854 | NP8-101S/14 | ch667129 | NP8-101S/24 | ch667130 | ||

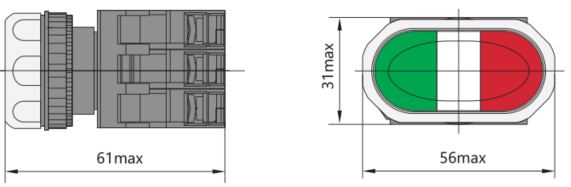

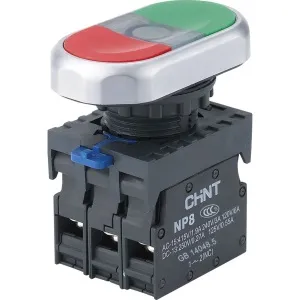

| Кнопка двойная с самовозвратом | ||||
 |
Контактный блок | Цвет подсветки AC 110-230В | Тип | Артикул |
|
2НО |
Белый | NP8-20SD/1 | ch667621 | |
| Зеленый | NP8-20SD/3 | ch667625 | ||
| Красный | NP8-20SD/4 | ch667622 | ||
| Желтый | NP8-20SD/5 | ch667623 | ||
| Синий | NP8-20SD/6 | ch667624 | ||
|
2НЗ |
Белый | NP8-02SD/1 | ch667626 | |
| Зеленый | NP8-02SD/3 | ch667630 | ||
| Красный | NP8-02SD/4 | ch667627 | ||
| Желтый | NP8-02SD/5 | ch667628 | ||
| Синий | NP8-02SD/6 | ch667629 | ||
|
1НО + 1НЗ |
Белый | NP8-11SD/1 | ch667562 | |
| Зеленый | NP8-11SD/3 | ch667563 | ||
| Красный | NP8-11SD/4 | ch667564 | ||
| Желтый | NP8-11SD/5 | ch667565 | ||
| Синий | NP8-11SD/6 | ch667566 | ||
| 2НО |
Без подсветки |
NP8-20S | ch667319 | |
| 2НЗ | NP8-02S | ch667318 | ||
| 1НО + 1НЗ | NP8-11S | ch667178 | ||

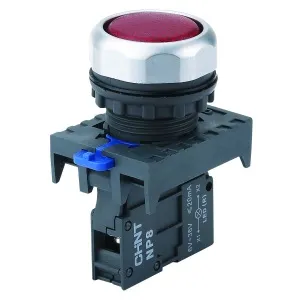

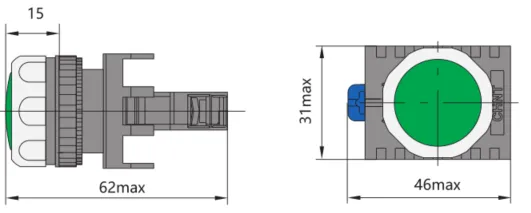

| Световой индикатор | ||||
 |
Цвет | Напряжение | Тип | Артикул |
|
Белый |
AC110-230В |
NP8-D/1 | ch667539 | |
|
Зеленый |
NP8-D/3 | ch667545 | ||
|
Красный |
NP8-D/4 | ch667546 | ||
|
Желтый |
NP8-D/5 | ch667639 | ||
|
Синий |
NP8-D/6 | ch667640 | ||

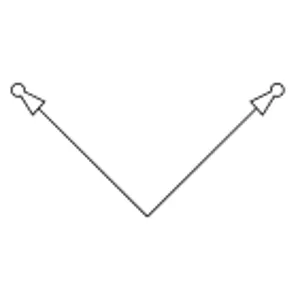

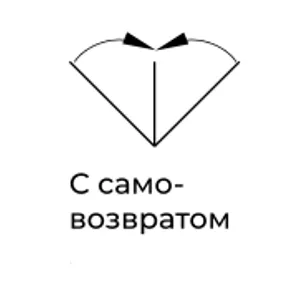

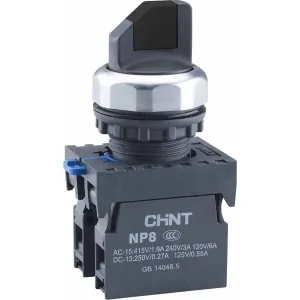

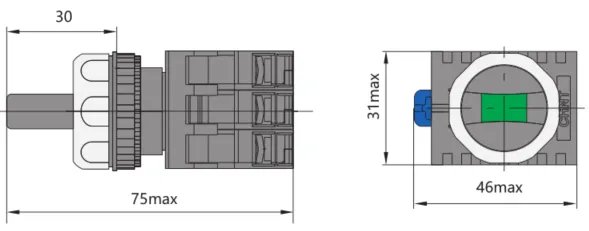

| Переключатели на 2 положения | |||||||
|

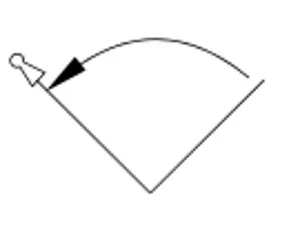

Положения переключателя |
Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | ||
 |
 |
1НО |
Белый | NP8-10X/211 | ch578660 | NP8-10XD/211 | ch667617 |
| Черный | NP8-10X/212 | ch578661 | - | - | |||
| Зеленый | NP8-10X/213 | ch667220 | NP8-10XD/213 | ch667569 | |||
| Красный | NP8-10X/214 | ch667221 | NP8-10XD/214 | ch667570 | |||
| Желтый | NP8-10X/215 | ch578658 | NP8-10XD/215 | ch667637 | |||
| Синий | NP8-10X/216 | ch578659 | NP8-10XD/216 | ch667638 | |||
|
1НЗ |
Белый | - | - | NP8-01XD/211 | ch667674 | ||
| Черный | - | - | - | - | |||
| Зеленый | NP8-01X/213 | ch667218 | NP8-01XD/213 | ch667567 | |||
| Красный | NP8-01X/214 | ch667219 | NP8-01XD/214 | ch667568 | |||
| Желтый | - | - | NP8-01XD/215 | ch667675 | |||
| Синий | - | - | NP8-01XD/216 | ch667676 | |||
|
2НО |
Белый | NP8-20X/211 | ch578933 | - | - | ||
| Черный | NP8-20X/212 | ch578937 | - | - | |||
| Зеленый | NP8-20X/213 | ch667224 | NP8-20XD/214 | ch667573 | |||
| Красный | NP8-20X/214 | ch667225 | NP8-20XD/213 | ch667574 | |||
| Желтый | NP8-20X/215 | ch667721 | - | - | |||
| 2НЗ | Зеленый | NP8-02X/213 | ch667222 | NP8-02XD/213 | ch667572 | ||
| Красный | NP8-02X/214 | ch667223 | NP8-02XD/214 | ch667571 | |||
|
1НО + 1НЗ |
Белый | NP8-11X/211 | ch667131 | NP8-11XD/211 | ch667552 | ||
| Черный | NP8-11X/212 | ch578129 | - | - | |||
| Зеленый | NP8-11X/213 | ch667132 | NP8-11XD/213 | ch667553 | |||
| Красный | NP8-11X/214 | ch667133 | NP8-11XD/214 | ch667554 | |||
| Желтый | NP8-11X/215 | ch667134 | NP8-11XD/215 | ch667555 | |||
| Синий | NP8-11X/216 | ch667135 | NP8-11XD/216 | ch667556 | |||
 |
 |
1НО |
Белый | NP8-10X/221 | ch578775 | NP8-10XD/221 | ch667677 |
| Черный | NP8-10X/222 | ch578776 | - | - | |||
| Зеленый | NP8-10X/223 | ch578740 | NP8-10XD/223 | ch667648 | |||
| Красный | NP8-10X/224 | ch578741 | NP8-10XD/224 | ch667649 | |||
| Желтый | NP8-10X/225 | ch578777 | NP8-10XD/225 | ch667678 | |||
| Синий | NP8-10X/226 | ch578778 | NP8-10XD/226 | ch667679 | |||
|
1НЗ |
Белый | NP8-01X/221 | ch578771 | - | - | ||
| Черный | NP8-01X/222 | ch578772 | - | - | |||
| Зеленый | NP8-01X/223 | ch578738 | NP8-01XD/223 | ch667646 | |||
| Красный | NP8-01X/224 | ch578739 | NP8-01XD/224 | ch667647 | |||
| Желтый | NP8-01X/225 | ch578773 | - | - | |||
| Синий | NP8-01X/226 | ch578774 | - | - | |||
|
2НО |
Белый | NP8-20X/221 | ch578786 | NP8-20XD/221 | ch667686 | ||
| Черный | NP8-20X/222 | ch578787 | - | - | |||
| Зеленый | NP8-20X/223 | ch578746 | NP8-20XD/223 | ch667654 | |||
| Красный | NP8-20X/224 | ch578747 | NP8-20XD/224 | ch667655 | |||
| Желтый | NP8-20X/225 | ch578788 | NP8-20XD/225 | ch667687 | |||
| Синий | NP8-20X/226 | ch578789 | NP8-20XD/226 | ch667688 | |||
|
2НЗ |
Белый | NP8-02X/221 | ch578782 | NP8-02XD/221 | ch667683 | ||
| Черный | NP8-02X/222 | ch578783 | - | - | |||
| Зеленый | NP8-02X/223 | ch578744 | NP8-02XD/224 |
ch667653 |
|||
| Красный | NP8-02X/224 | ch578745 | NP8-02XD/223 | ch667652 | |||
| Желтый | NP8-02X/225 | ch578784 | NP8-02XD/226 | ch667685 | |||
| Синий | NP8-02X/226 | ch578785 | NP8-02XD/225 | ch667684 | |||
|
1НО + 1НЗ |
Белый | NP8-11X/221 | ch578779 | NP8-11XD/221 | ch667680 | ||
| Черный | NP8-11X/222 | ch578766 | - | - | |||
| Зеленый | NP8-11X/223 | ch578742 | NP8-11XD/223 | ch667650 | |||
| Красный | NP8-11X/224 | ch578743 | NP8-11XD/224 | ch667651 | |||
| Желтый | NP8-11X/225 | ch578780 | NP8-11XD/225 |
ch667681 |
|||
| Синий | NP8-11X/225 | ch578781 | NP8-11XD/226 | ch667682 | |||

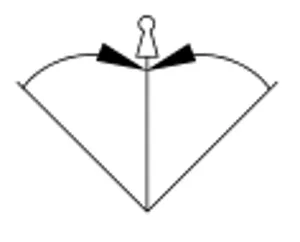

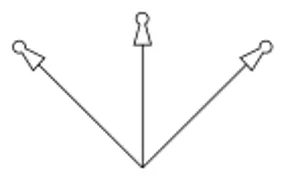

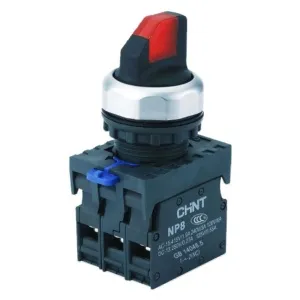

| Переключатели на 3 положения | |||||||
| Положения переключателя | Наличие подсветки | Без подсветки | С подсветкой (AC 110-230В) | ||||
 |  | Контактный блок | Цвет | Тип | Артикул | Тип | Артикул |
2НЗ | Белый | NP8-02X/311 | - | - | - | ||
| Черный | NP8-02X/312 | ch578965 | - | - | |||
| Зеленый | NP8-02X/313 | ch667226 | NP8-02XD/314 | ch667576 | |||
| Красный | NP8-02X/314 | ch667227 | NP8-02XD/313 | ch667575 | |||
| Желтый | NP8-02X/315 | - | - | - | |||
| Синий | NP8-02X/316 | - | - | - | |||
2НО | Белый | NP8-20X/311 | ch578934 | NP8-20XD/311 | ch667614 | ||
| Черный | NP8-20X/312 | ch578131 | - | - | |||
| Зеленый | NP8-20X/313 | ch667228 | NP8-20XD/314 | ch667577 | |||
| Красный | NP8-20X/314 | ch667229 | NP8-20XD/313 | ch667578 | |||
| Желтый | NP8-20X/315 | ch667368 | NP8-20XD/316 | ch667615 | |||
| Синий | NP8-20X/316 | ch578939 | NP8-20XD/315 | ch667616 | |||
1НО + 1НЗ | Белый | NP8-11X/311 | ch667136 | NP8-11XD/311 | ch667557 | ||
| Черный | NP8-11X/312 | ch667137 | - | - | |||
| Зеленый | NP8-11X/313 | ch667138 | NP8-11XD/313 | ch667558 | |||
| Красный | NP8-11X/314 | ch667139 | NP8-11XD/314 | ch667559 | |||
| Желтый | NP8-11X/315 | ch667140 | NP8-11XD/315 | ch667560 | |||
| Синий | NP8-11X/316 | ch667141 | NP8-11XD/316 | ch667561 | |||
|  | 2НО | Белый | NP8-20X/331 | ch578851 | NP8-20XD/331 | ch667707 |
| Черный | NP8-20X/332 | ch578767 | - | - | |||
| Зеленый | NP8-20X/333 | ch578760 | NP8-20XD/334 | ch667668 | |||
| Красный | NP8-20X/334 | ch578763 | NP8-20XD/333 | ch667671 | |||
| Желтый | NP8-20X/335 | ch578854 | NP8-20XD/336 | ch667710 | |||
| Синий | NP8-20X/336 | ch578857 | NP8-20XD/335 | ch667713 | |||
2НЗ | Белый | NP8-02X/331 | ch578839 | NP8-02XD/331 | ch667698 | ||
| Черный | NP8-02X/332 | ch578842 | - | - | |||
| Зеленый | NP8-02X/333 | ch578754 | NP8-02XD/334 | ch667665 | |||
| Красный | NP8-02X/334 | ch578757 | NP8-02XD/333 | ch667662 | |||
| Желтый | NP8-02X/335 | ch578845 | NP8-02XD/336 | ch667704 | |||
| Синий | NP8-02X/336 | ch578848 | NP8-02XD/335 | ch667701 | |||
1НО + 1НЗ | Белый | NP8-11X/331 | ch578830 | NP8-11XD/331 | ch667689 | ||
| Черный | NP8-11X/332 | ch667372 | - | - | |||
| Зеленый | NP8-11X/333 | ch578748 | NP8-11XD/333 | ch667656 | |||
| Красный | NP8-11X/334 | ch578751 | NP8-11XD/334 | ch667659 | |||
| Желтый | NP8-11X/335 | ch578833 | NP8-11XD/335 | ch667692 | |||
| Синий | NP8-11X/336 | ch578836 | NP8-11XD/336 | ch667695 | |||

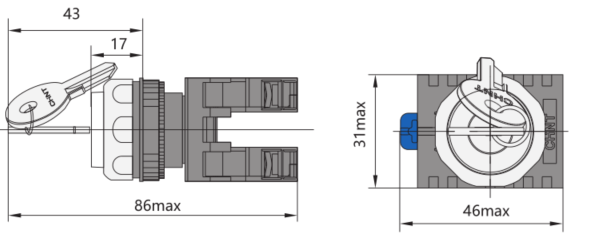

| Переключатели с ключом | |||||||

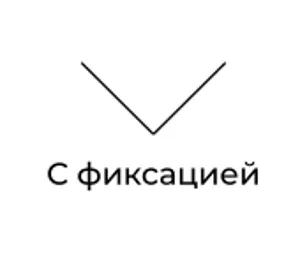

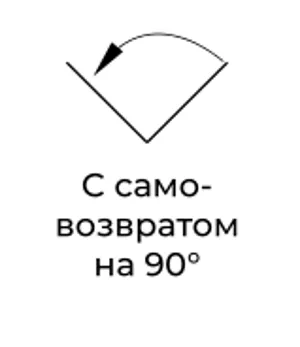

| Контактный блок | Положения переключателя | Тип | Артикул | Положения переключателя | Тип | Артикул | |

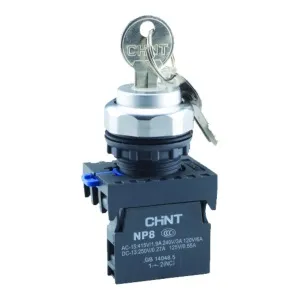

 | 1НО |  | NP8-10Y/21 | ch578130 |  | NP8-10Y/22 | ch578669 |
| 1НЗ | NP8-01Y/21 | ch667179 | NP8-01Y/22 | ch578668 | |||
| 2НО | NP8-20Y/21 | ch667182 | NP8-20Y/22 | ch578672 | |||
| 2НЗ | NP8-02Y/21 | ch667182 | NP8-02Y/22 | ch578671 | |||
| 1НО + 1НЗ | NP8-11Y/21 | ch667180 | NP8-11Y/22 | ch578670 | |||

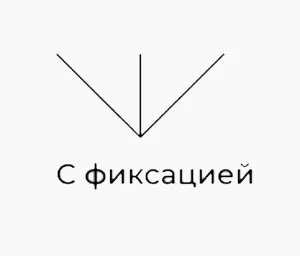

| 2НО |  | NP8-20Y/31 | ch667185 |  | NP8-20Y/33 | ch578679 | |
| 2НЗ | NP8-02Y/31 | ch667184 | NP8-02Y/33 | ch578676 | |||
| 1НО + 1НЗ | NP8-11Y/31 | ch667183 | NP8-11Y/23 | ch578673 | |||
|
Характеристики |
||||
|
Степень защиты |
IP65 |
|||
|
Номинальное напряжение изоляции |
AC |
Ue |
В |
415 |
|
DC |
Ue |
В |
250 |
|
|
Номинальный коммутируемый ток |
при 120В AC-15 |
Ie |
А |
6 |
|
при 240В AC-15 |
Ie |
А |
3 |
|
|
при 2415В AC-15 |
Ie |
А |
1.9 |
|
|
при 125В DC-13 |
Ie |
А |
0.55 |
|
|
при 250В DC-13 |
Ie |
А |
0.27 |
|
|
Износостойкость контактов |
Электрическая |
циклов |
1 000 000 |
|
|
Механическая |
циклов |
3 000 000 |
||
|
Эксплуатационный ресурс индикаторов |
ч |
30 000 |
||
|
Температура эксплуатации |
t |
°С |
-25…+40 |
|
Кнопки с потайным и выступающим толкателем
Кнопки «грибок»
Переключатели
Индикаторы
Двойные кнопки
