NP2 — серия модульных промышленных кнопок и переключателей Chint со степенью защиты IP40 и надёжным металлическим основанием. Модульные кнопки удобны возможностью изменения конфигурации контактов и их замены. С помощью дополнительных контактов из кнопки 1НО можно сделать 1НЗ, 1НО+1НЗ, 3НО+3НЗ и тд. Серию отлично дополняют индикаторные лампы ND16. При необходимости большей степени защиты обратите внимание на серию NP8.
Смотрите также
Аналоги — Chint NP8 IP65
Индикаторы — Chint ND16
Раздел кнопки, джостики, переключатели и светосигнальная арматура
Кнопки с металлической головкой
Кнопки с пластмассовой головкой

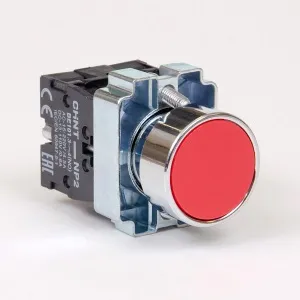

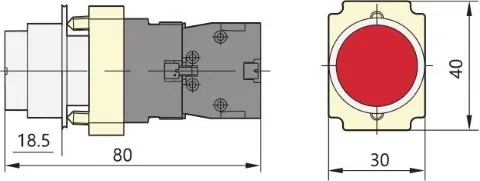

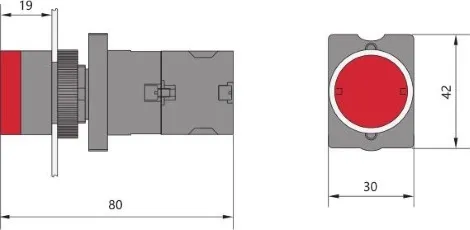

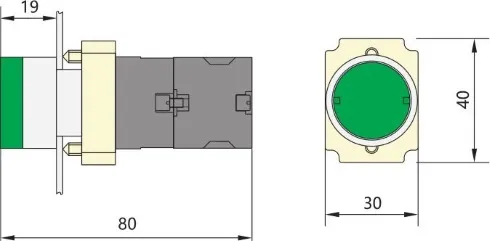

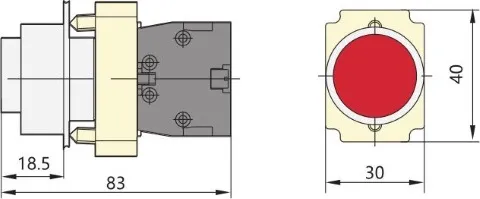

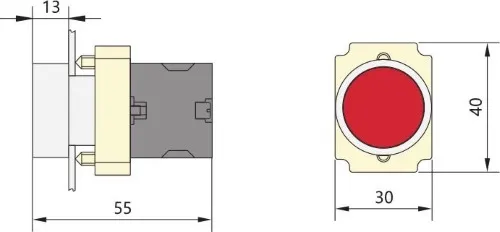

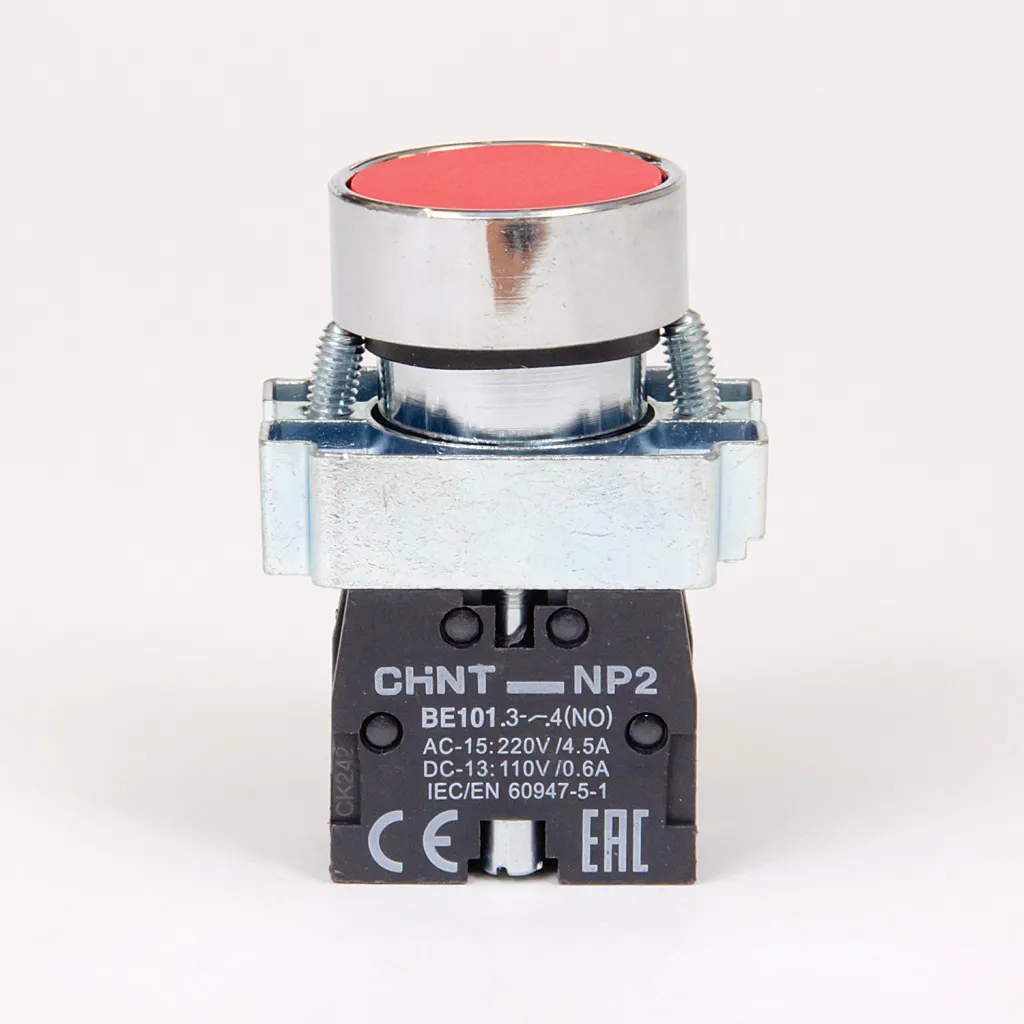

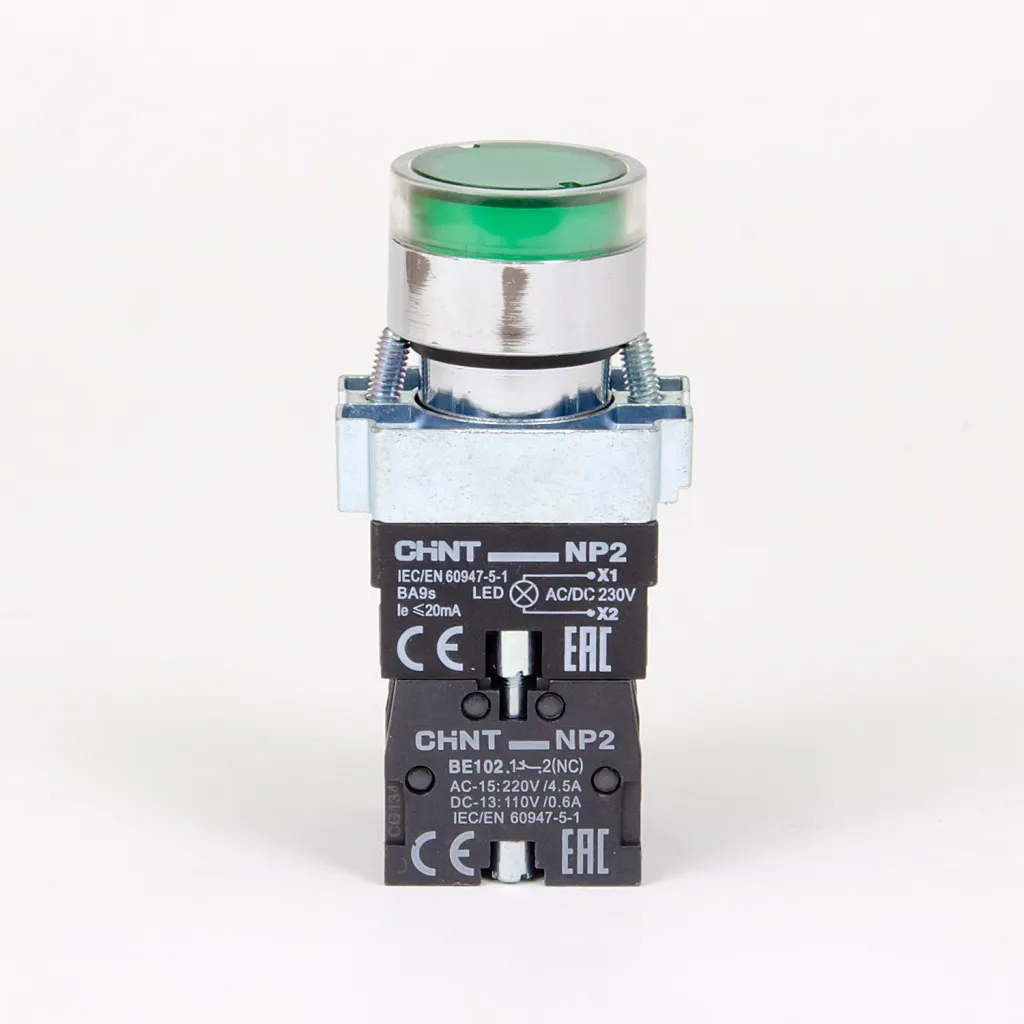

| Кнопки плоские с самовозвратом | ||||||
|
Наличие подсветки | Без подсветки | С подсветкой (AC/DC 230В) | |||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
| 1НО | Белый | NP2-BA11 | ch573954 | NP2-BW3161 LED | ch575692 | |
| 1НО | Черный | NP2-BA21 | ch573955 | - | - | |
| 1НО | Зеленый | NP2-BA31 | ch573956 | NP2-BW3361 LED | ch574077 | |
| 1НО | Красный | NP2-BA41 | ch573958 | NP2-BW3461 LED | ch574080 | |
| 1НО | Желтый | NP2-BA51 | ch573959 | NP2-BW3561 LED | ch574788 | |
| 1НО | Синий | NP2-BA61 | ch573892 | NP2-BW3661 LED | ch574695 | |
|

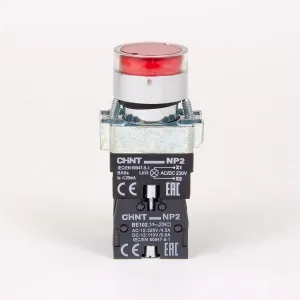

1НЗ | Красный | - | - | NP2-BW3462 LED | ch575421 |
| 1НО + 1НЗ | Белый | NP2-BA15 | ch574369 | NP2-BW3165 LED | ch575724 | |
| 1НО + 1НЗ | Черный | NP2-BA25 | ch573962 | - | - | |
| 1НО + 1НЗ | Зеленый | NP2-BA35 | ch573964 | NP2-BW3265 LED | ch574365 | |
| 1НО + 1НЗ | Красный | NP2-BA45 | ch573966 | NP2-BW3365 LED | ch574366 | |
| 1НО + 1НЗ | Желтый | NP2-BA55 | ch574370 | NP2-BW3465 LED | ch574380 | |
| 1НО + 1НЗ | Синий | NP2-BA65 | ch574371 | NP2-BW3565 LED | ch575725 | |
| Кнопки утапливаемые с самовозвратом | ||||||
|
Наличие подсветки | Без подсветки | С подсветкой (AC/DC 230В) | |||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
| 1НО | Белый | - | - | NP2-BW1161 LED | ch575776 | |
| 1НО | Черный | NP2-BL21 | ch576043 | - | - | |
| 1НО | Зеленый | NP2-BL31 | ch576039 | NP2-BW1361 LED | ch575777 | |
| 1НО | Красный | - | - | - | - | |
| 1НО | Желтый | - | - | NP2-BW1561 LED | ch575779 | |
| 1НО | Синий | - | - | NP2-BW1661 LED | ch575780 | |
| 1НО + 1НЗ | Желтый | NP2-BL55 | ch576040 | - | - | |
| 1НО + 1НЗ | Синий | NP2-BL65 | ch576041 | - | - | |
| 1НО + 1НЗ | Белый | NP2-BL15 | ch576042 | - | - | |

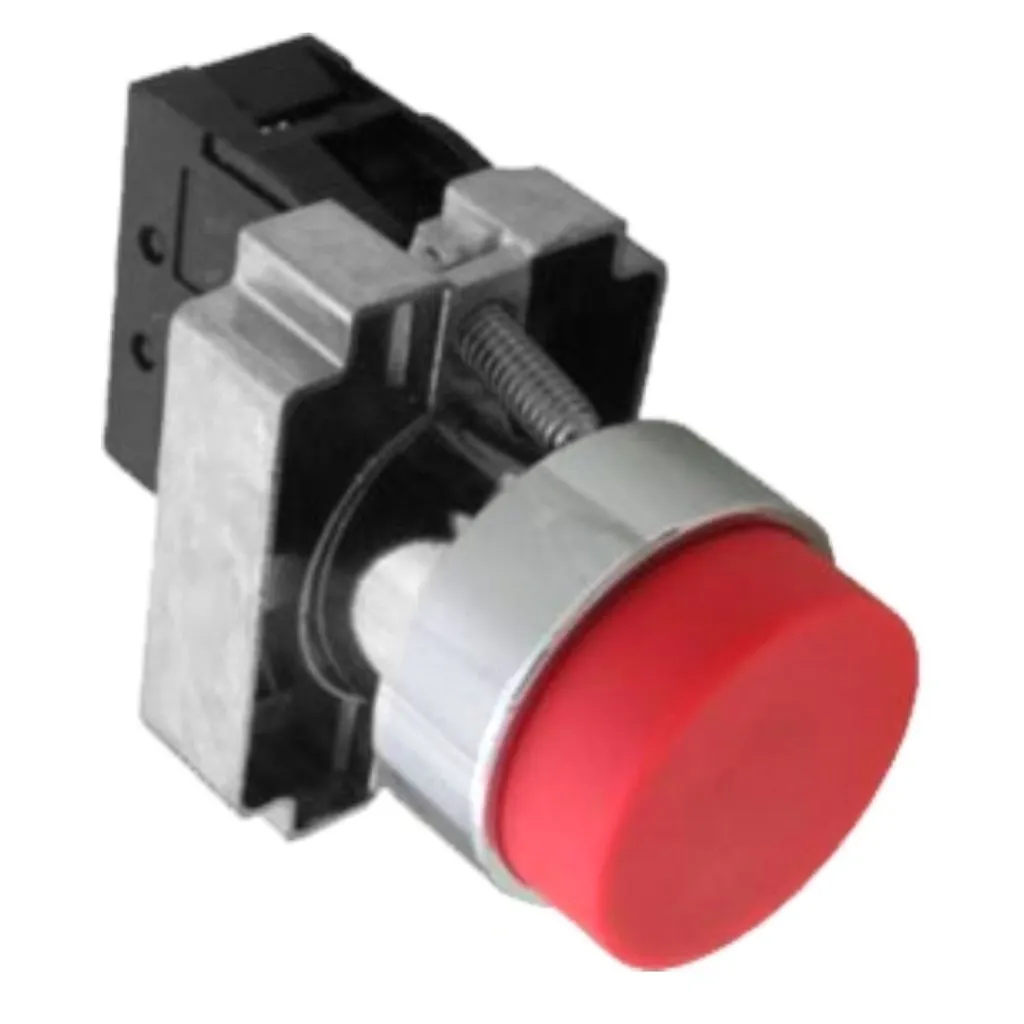

| 1НЗ | Красный | NP2-BL42 | ch576038 | NP2-BW1462 LED | ch575778 | |

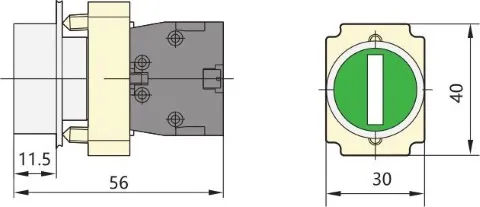

| Кнопки плоские с самовозвратом и маркировкой | ||||
|
Контактный блок | Цвет и маркировка | Тип | Артикул |
| 1НО |
|
NP2-BA3311 | ch576033 | |
| 1НО + 1НЗ |
|

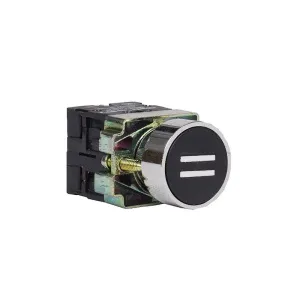

NP2-BA2365 | ch576034 | |
| 1НЗ |
|
NP2-BA4322 | ch576035 | |
| 1НО |
|
NP2-BA2351 | ch576036 | |
| 1НО + 1НЗ |
|
NP2-BA1345 | ch576037 | |

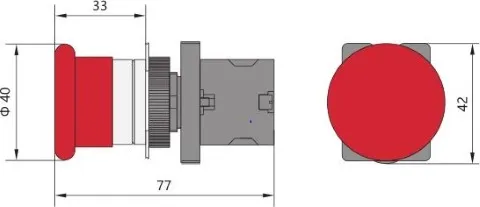

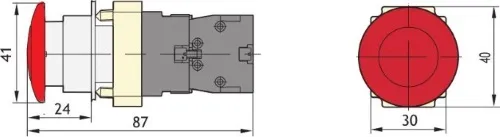

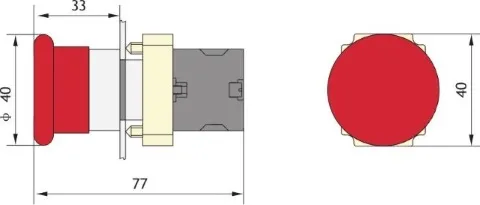

| Кнопки типа «грибок» с самовозвратом | ||||||
|
Диаметр головки, мм | Ø40 мм | ||||
| Наличие подсветки | Без подсветки | С подсветкой (AC/DC 230В) | ||||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
| 1НЗ | Белый | NP2-BC12 | ch575182 | - | - | |
| 1НЗ | Черный | NP2-BC22 | ch573970 | - | - | |
| 1НЗ | Зеленый | NP2-BC32 | ch573972 | - | - | |
| 1НЗ | Красный | NP2-BC42 | ch573974 | NP2-BW4462 LED | ch575782 | |
| 1НЗ | Желтый | NP2-BC52 | ch573975 | - | - | |
| 1НЗ | Синий | NP2-BC62 | ch575186 | - | - | |

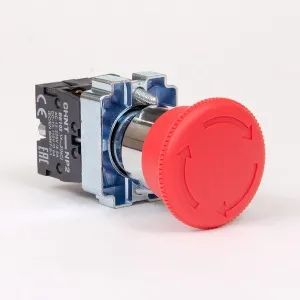

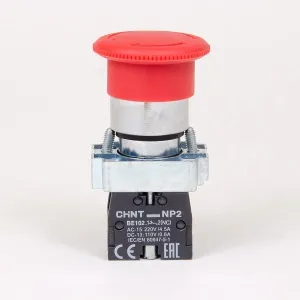

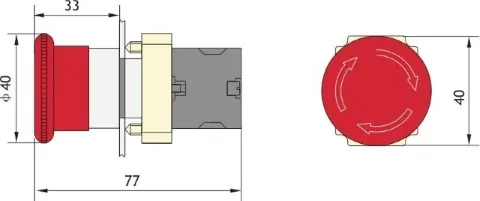

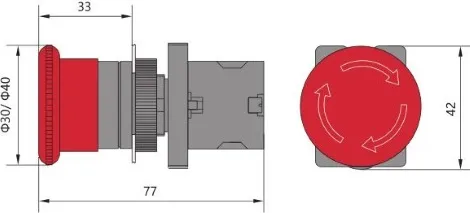

| Кнопки типа «грибок» с фиксацией | ||||||
 |
Диаметр головки, мм | Ø30 мм | Ø40 мм | |||
| Наличие подсветки | Без подсветки | |||||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
| 1НЗ |
Красный |
NP2-BS442
|
NP2-BS542 |
|||
|
1НО + 1НЗ |
NP2-BS445 | ch574013 | NP2-BS445 | ch574013 | ||

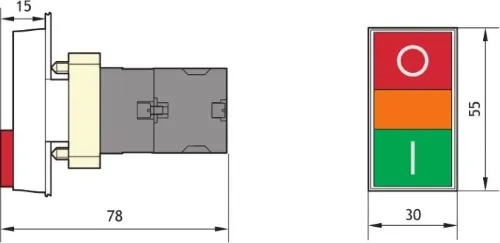

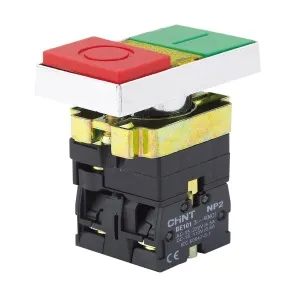

| Двойная кнопка с одной выступающей кнопкой и подсветкой | |||||
 |
Наличие подсветки | С подсветкой (AC/DC 230В) | |||
| Контактный блок | Цвет | Цвет корпуса | Тип | Артикул | |
| 1НО + 1НЗ |
Зеленый |
Белый |
NP2-BW8465 |
ch574789 |
|
|
Красный |
Черный |
ch575344 |
|||

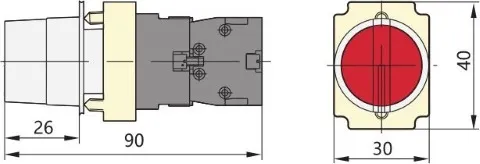

| Кнопки-переключатели с фиксацией | |||||
 |
Наличие подсветки |
Количество положений |
С подсветкой (AC/DC 230В) | ||
| Контактный блок | Цвет | Тип | Артикул | ||
| 1НО + 1НЗ | Зеленый |
2 положения |
NP2-BK12365 | ch265954 | |

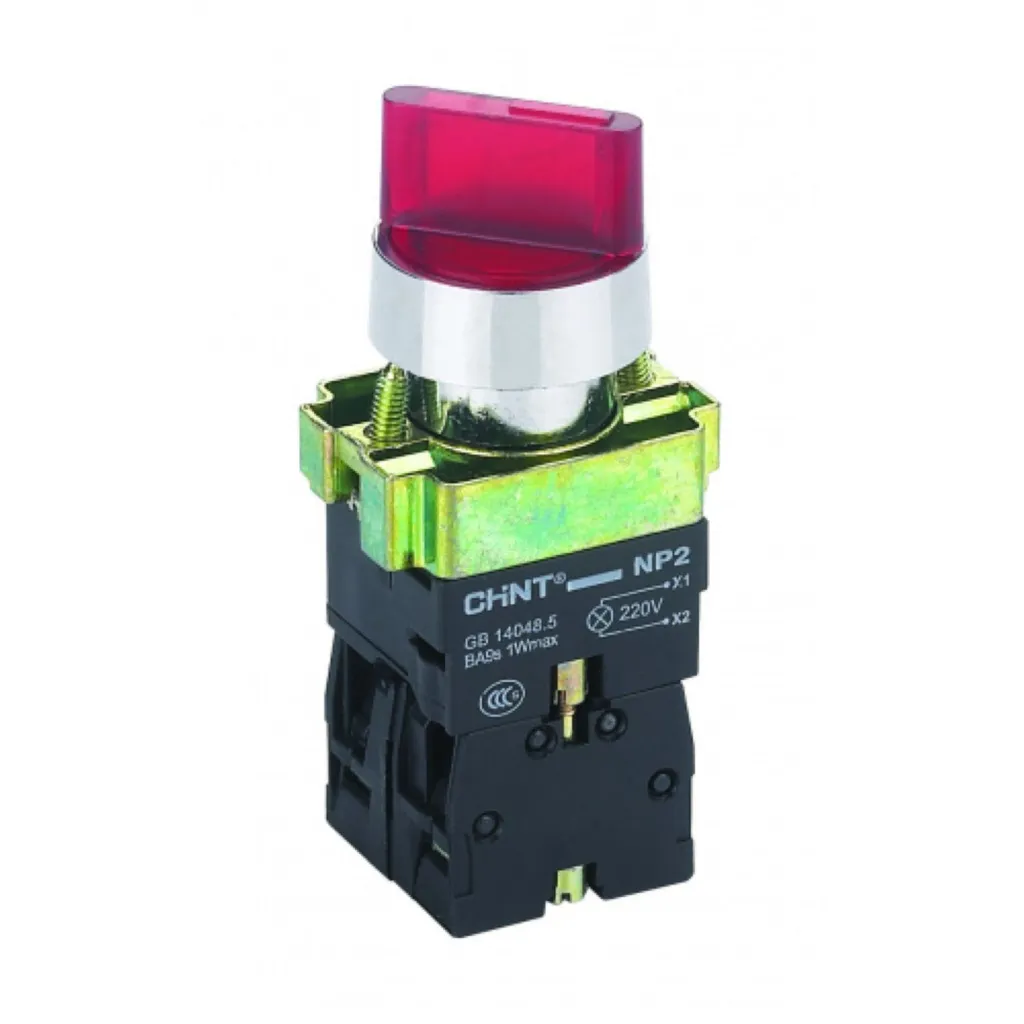

| Красный | NP2-BK12465 | ch575497 | |||
| Зеленый |
3 положения |
NP2-BK13365 | ch575499 | ||
| Красный | NP2-BK13465 | ch265956 | |||

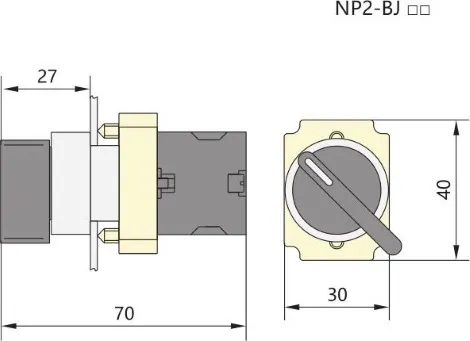

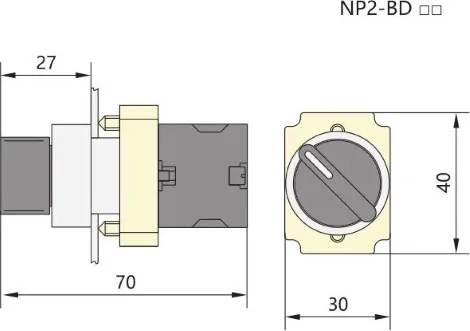

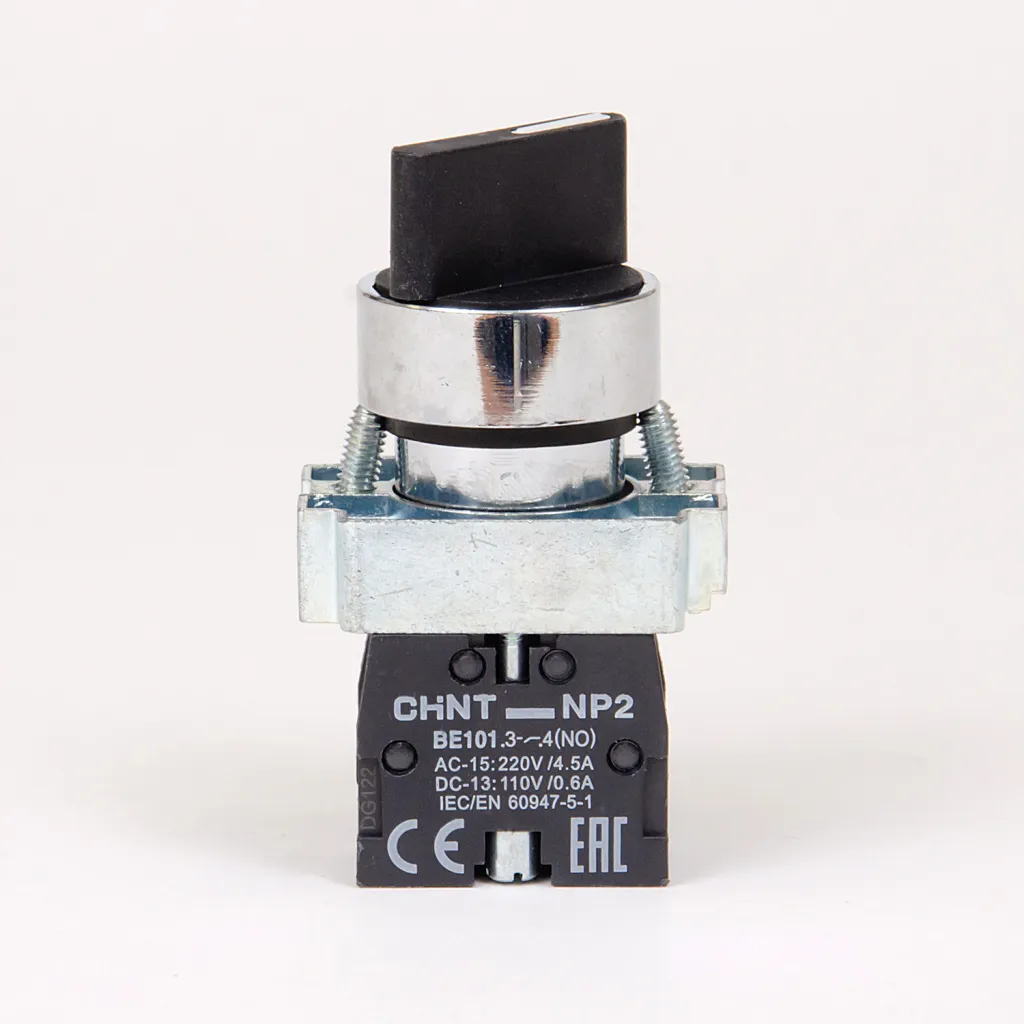

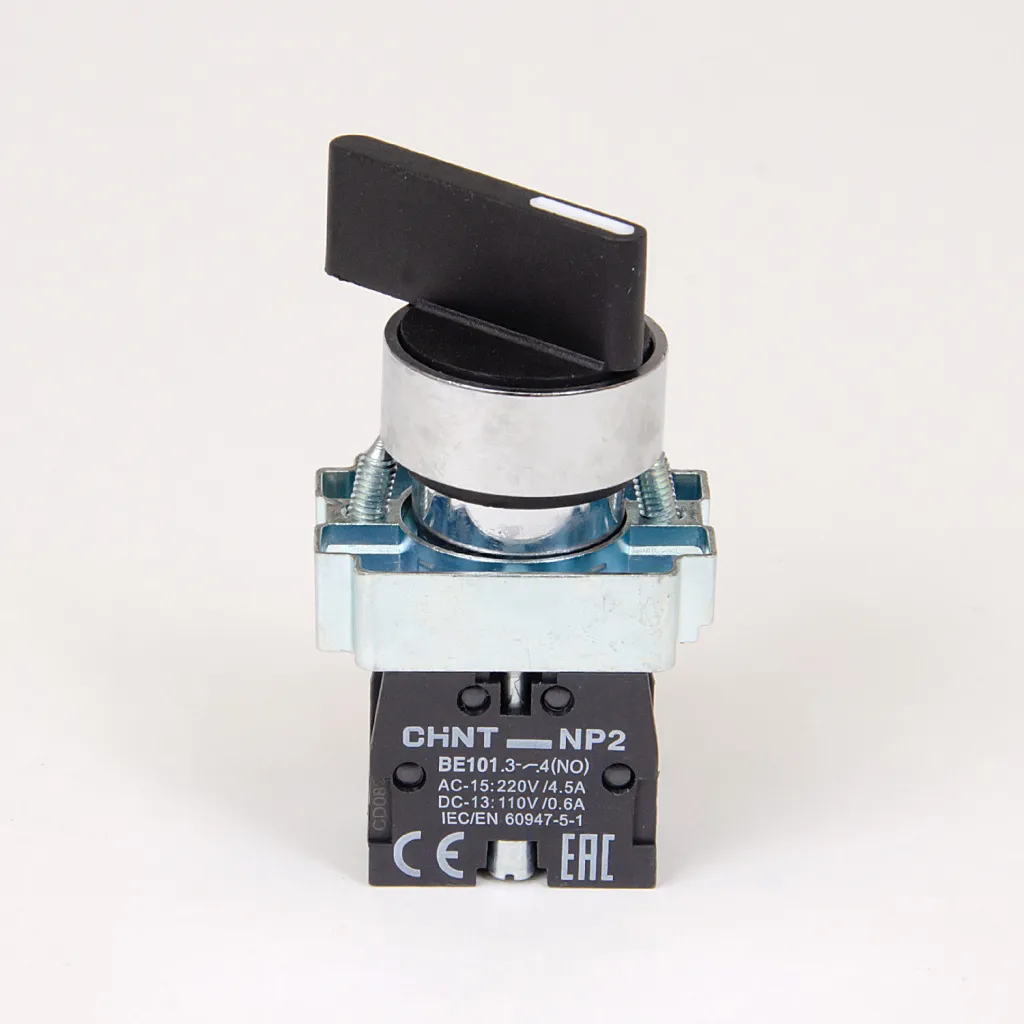

| Переключатели | ||||||
 |
Положение переключателя | Исполнение головки | Короткая | Удлиненная | ||
| Контактный блок | Тип | Артикул | Тип | Артикул | ||
 |
1НО | NP2-BD21 | ch573977 | NP2-BJ21 | ch573992 | |
| 2НО | NP2-BD23 | ch575418 | NP2-BJ23 | ch575532 | ||
| 2НЗ | NP2-BD24 | ch573980 | NP2-BJ24 | ch575988 | ||
| 1НО + 1НЗ | NP2-BD25 | ch573981 | NP2-BJ25 | ch573995 | ||
 |
1НО | NP2-BD41 | ch573979 | NP2-BJ41 | ch573994 | |
| 2НО | NP2-BD43 | ch573983 | NP2-BJ43 | ch575990 | ||
| 2НЗ | NP2-BD44 | ch575987 | NP2-BJ44 | ch575991 | ||
| 1НО + 1НЗ | NP2-BD45 | ch573984 | NP2-BJ45 | ch573997 | ||
|
 |
2НО | NP2-BD33 | ch573982 | NP2-BJ33 | ch573996 |
| 2НЗ | NP2-BD34 | ch575994 | NP2-BJ34 | ch575996 | ||
| 1НО + 1НЗ | NP2-BD35 | ch574658 | NP2-BJ35 | ch574209 | ||
 |
2НО |
NP2-BD53 | ch573985 | NP2-BJ53 | ch573998 | |
| 2НЗ | NP2-BD54 | ch575979 | NP2-BJ54 | ch575997 | ||
| 1НО + 1НЗ | NP2-BD55 | ch574659 | NP2-BJ55 | ch574653 | ||

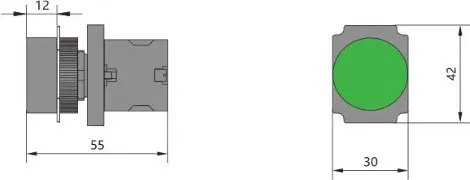

Кнопки с пластмассовой головкой
|

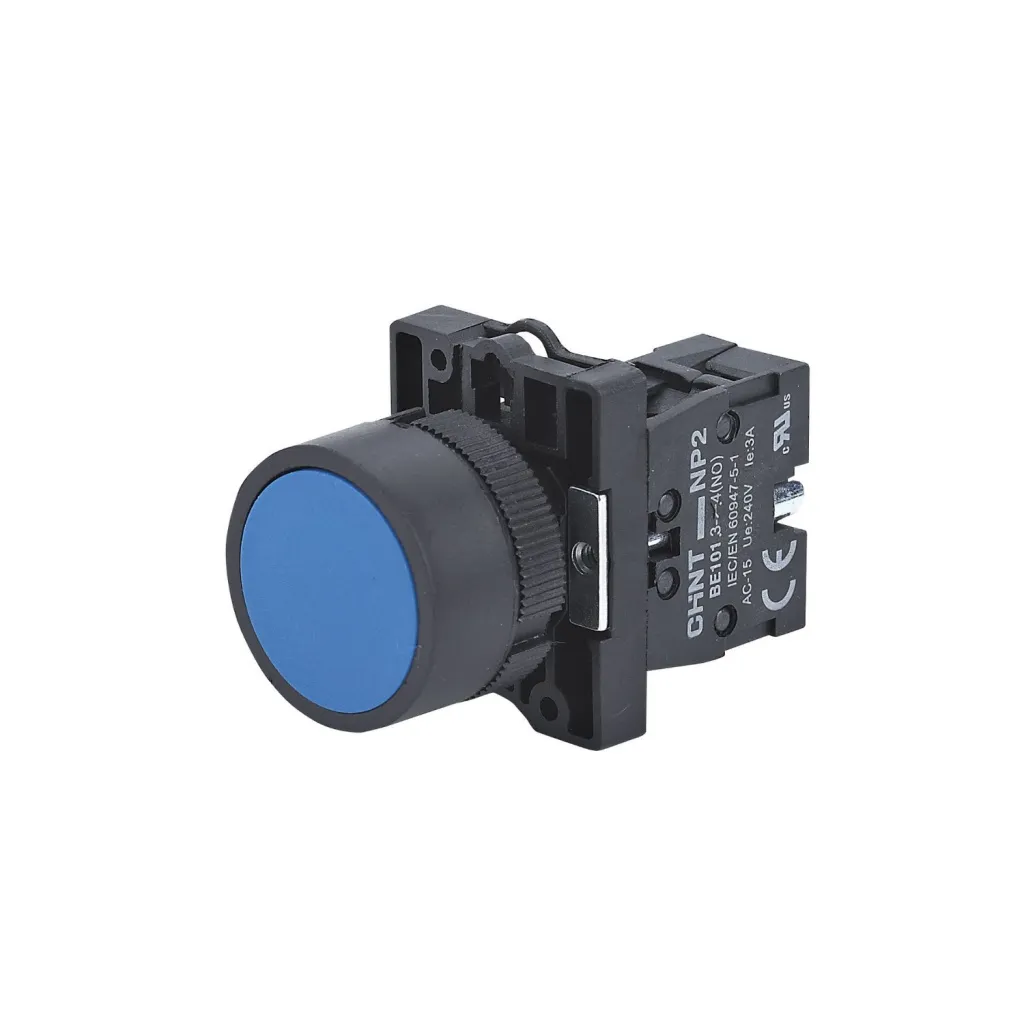

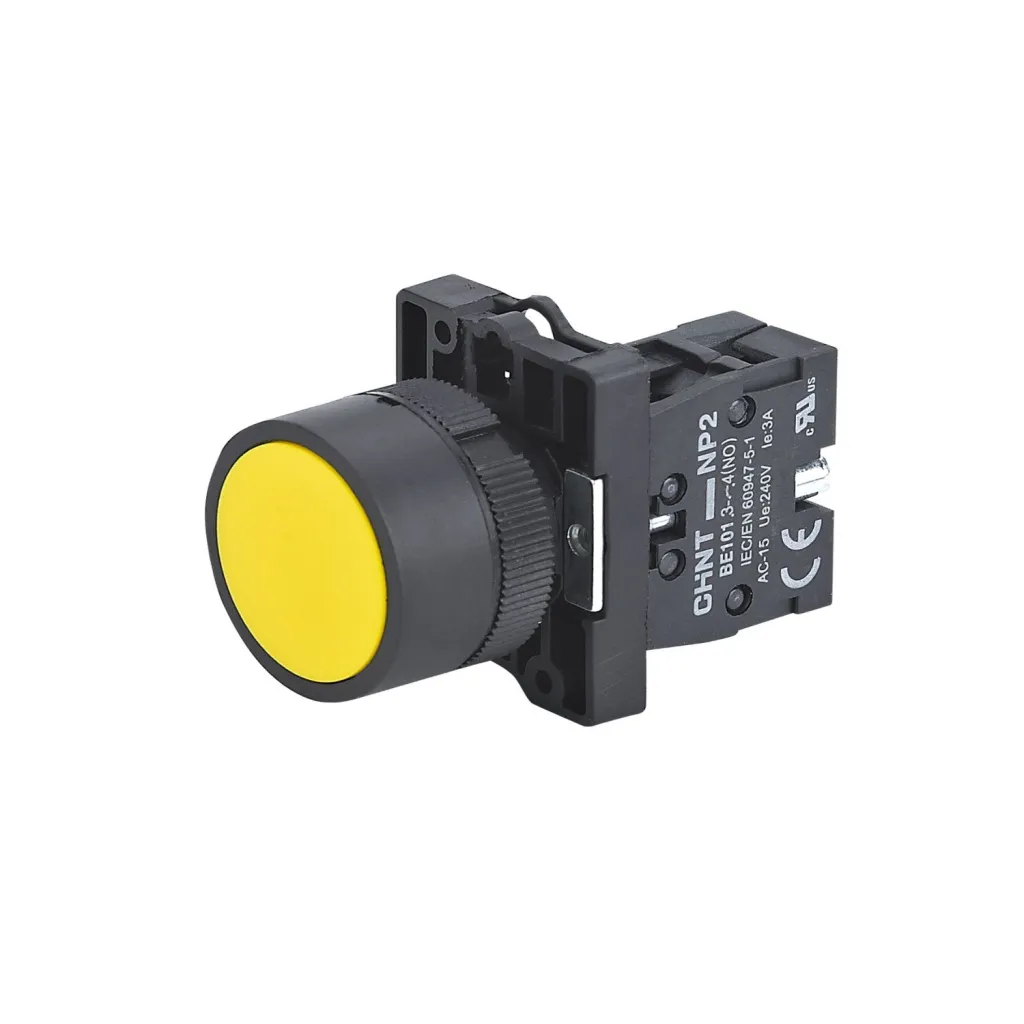

Кнопки плоские с самовозвратом |
||||
|
Наличие подсветки | Без подсветки | ||
| Контактный блок | Цвет | Тип | Артикул | |
|
1НО |
Белый | NP2-EA11 | ch574576 | |
| Черный | NP2-EA21 | ch574084 | ||
| Зеленый | NP2-EA31 | ch574085 | ||
| Красный | NP2-EA41 | ch574628 | ||
| Желтый | NP2-EA51 | ch574086 | ||
| Синий | NP2-EA61 | ch574087 | ||
|
1НЗ |

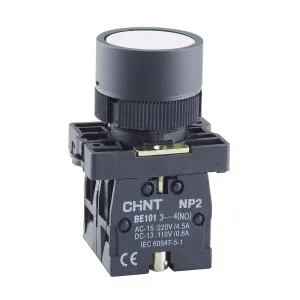

Белый | NP2-EA12 | ch575873 |
|
Черный |
NP2-EA22 | ch574624 | ||

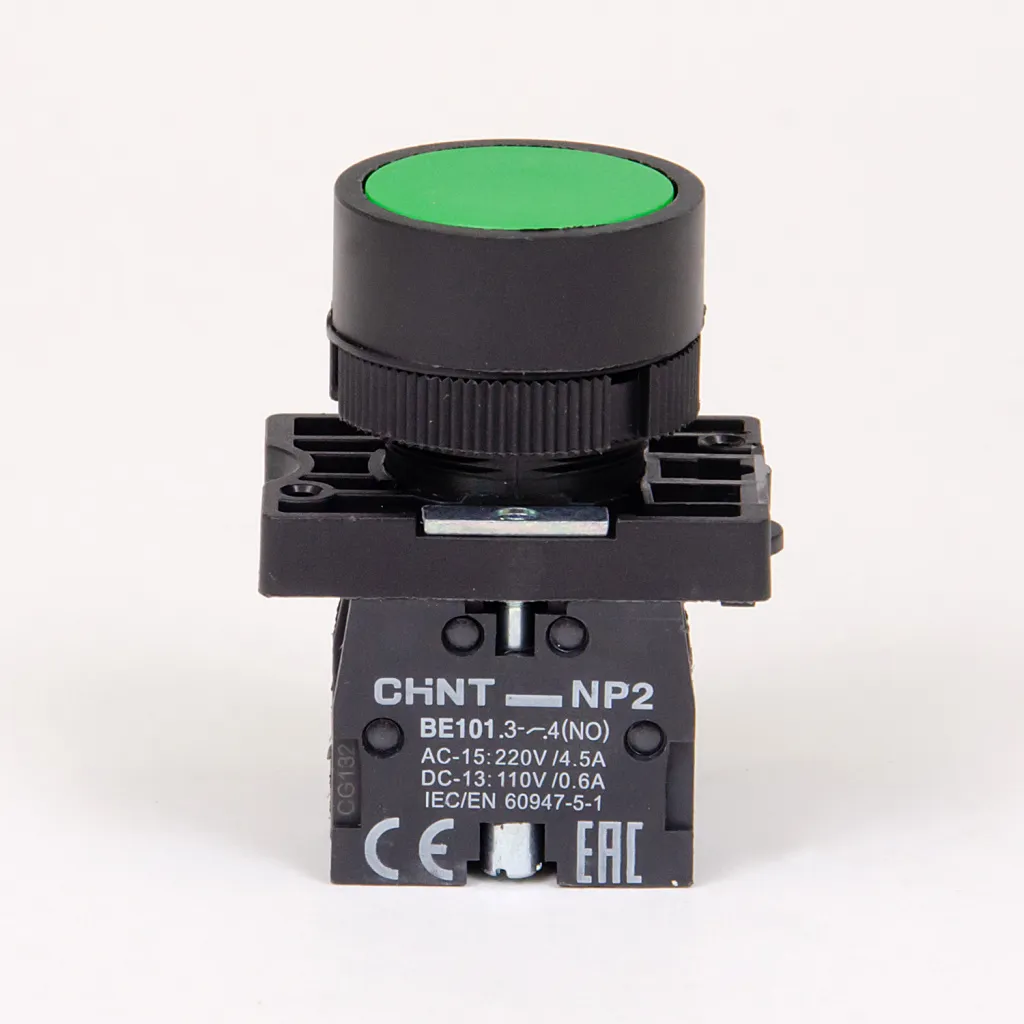

| Зеленый | NP2-EA32 | ch574088 | ||
| Красный | NP2-EA42 | ch574089 | ||
| Желтый | NP2-EA52 | ch575555 | ||
| Синий | NP2-EA62 | ch575557 | ||
|
1НО + 1НЗ |
Белый | NP2-EA15 | ch574372 |
| Черный | NP2-EA25 | ch574090 | ||
| Зеленый | NP2-EA35 | ch573899 | ||
| Красный | NP2-EA45 | ch574091 | ||
| Желтый | NP2-EA55 | ch574373 | ||
| Синий | NP2-EA65 | ch574374 | ||

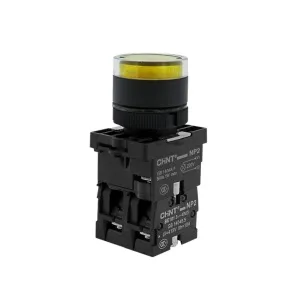

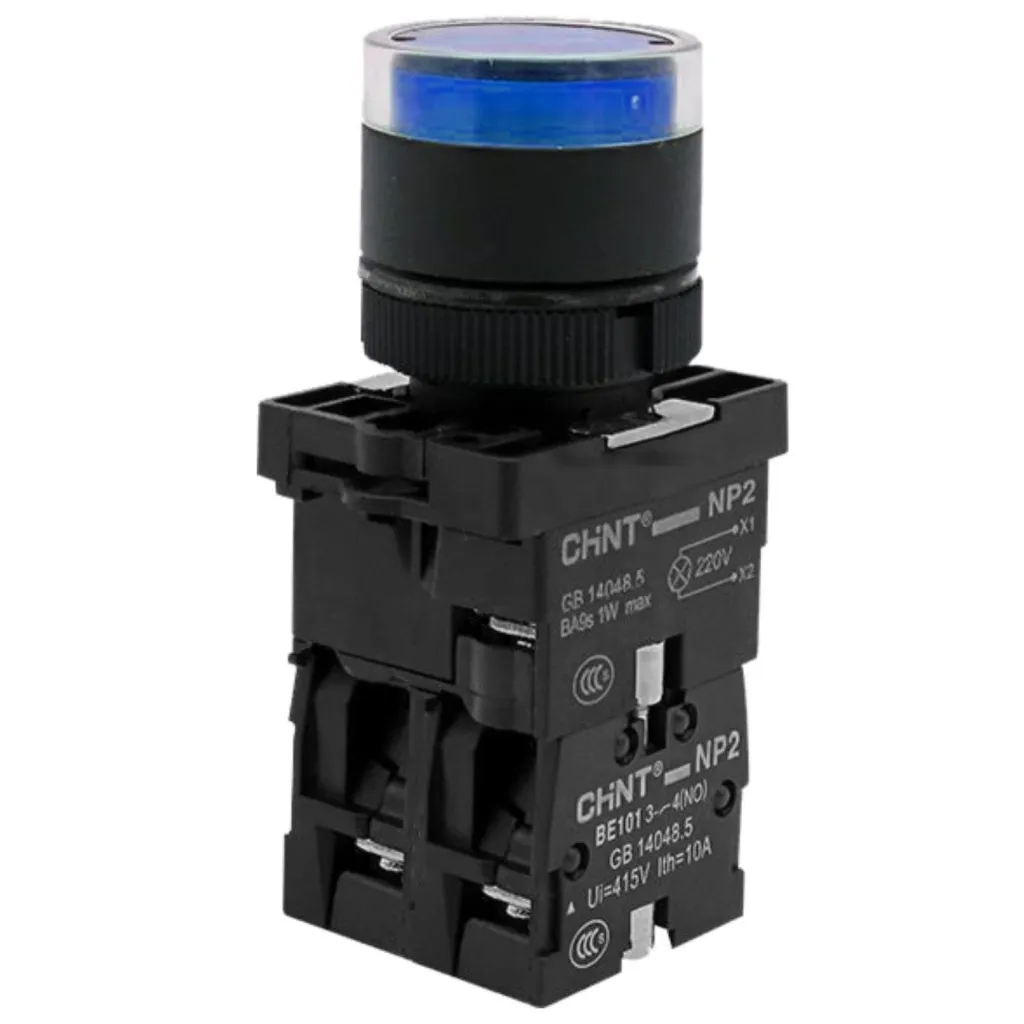

| Кнопки утапливаемые, с самовозвратом и подсветкой (AC/DC 230В) | ||||
|
Контактный блок | Цвет | Тип | Артикул |
|
1НО + 1НЗ |
Белый | NP2-EW3165 | ch575305 | |
| Зеленый | NP2-EW3365 | ch575718 | ||
| Красный | NP2-EW3465 | ch575328 | ||
| Желтый | NP2-EW3565 | ch575719 | ||
| Синий | NP2-EW3665 | ch575720 | ||

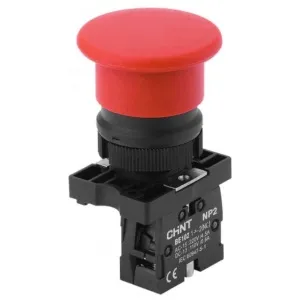

| Кнопки типа «грибок» с самовозвратом без подсветки | ||||
|
Диаметр головки, мм | Ø40 мм | ||
| Контактный блок | Цвет | Тип | Артикул | |
|
1НЗ |
Белый | NP2-EC12 | ch576002 | |
| Черный | NP2-EC22 | ch574092 | ||
| Зеленый | NP2-EC32 | ch574093 | ||
| Красный | NP2-EC42 | ch573896 | ||

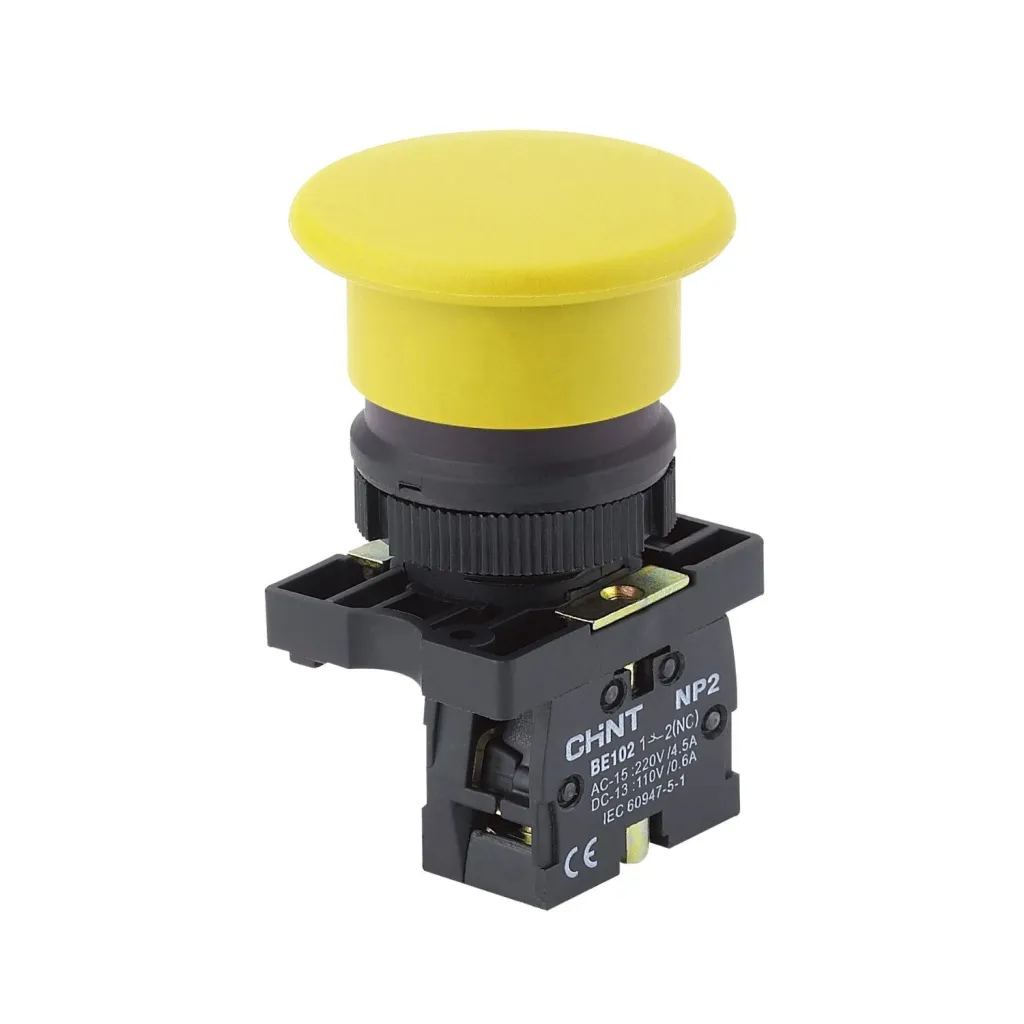

| Желтый | NP2-EC52 | ch574094 | ||
| Синий | NP2-EC52 | ch575961 | ||
| Кнопки типа «грибок» с фиксацией без подсветки | ||||||
|
Диаметр головки, мм | Ø30 мм | Ø40 мм | |||
| Контактный блок | Цвет | Тип | Артикул | Тип | Артикул | |
| 1НЗ |
Красный |

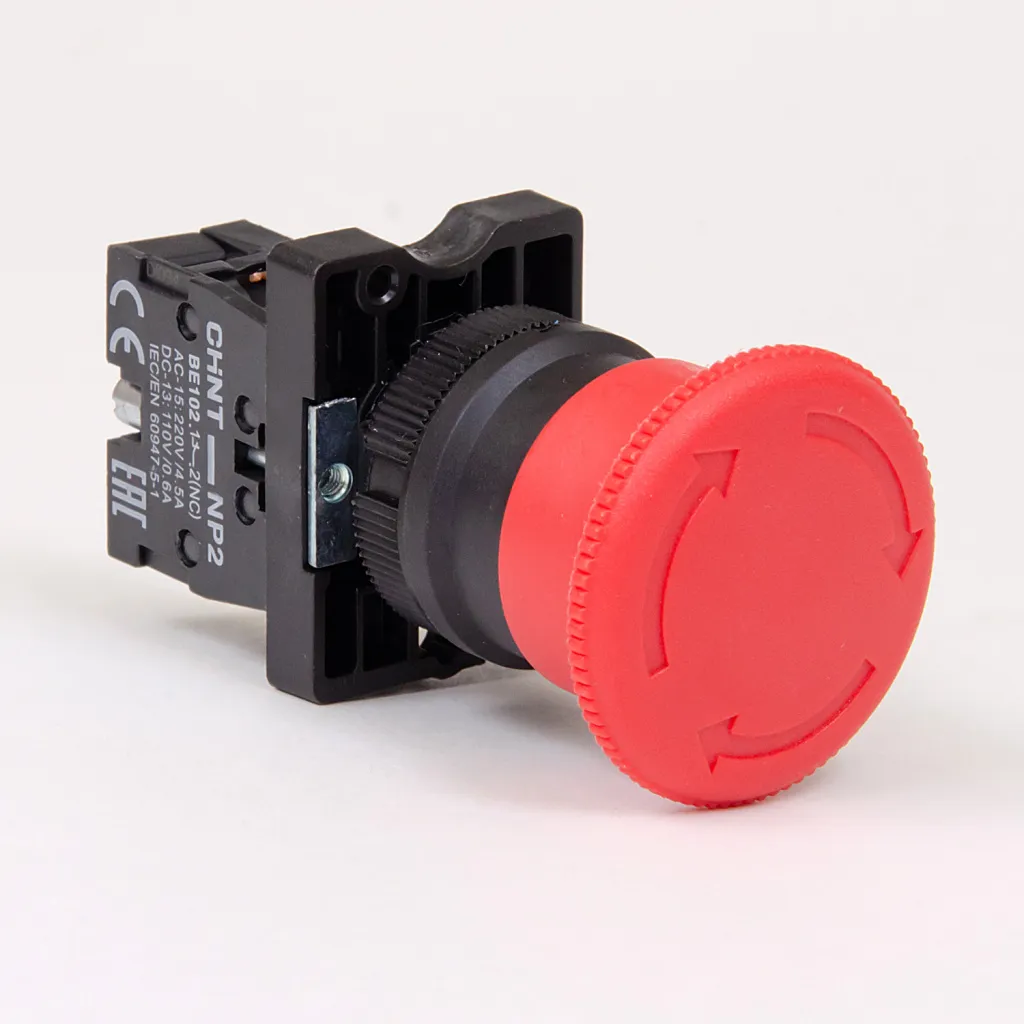

NP2-ES442 | ch573897 | NP2-ES542 | ch574120 | |
| 1НО + 1НЗ | NP2-ES445 | ch574119 | NP2-ES545 | ch574121 | ||

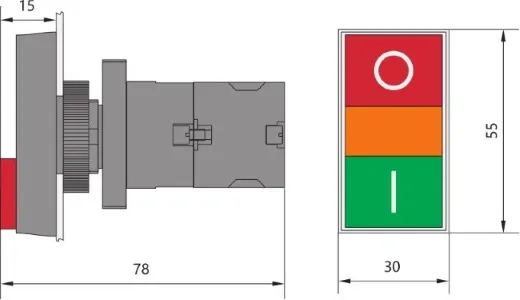

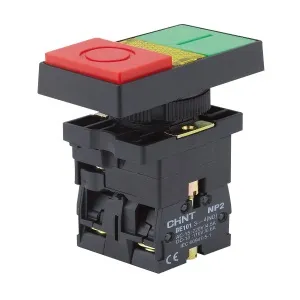

| Двойная кнопка с одной выступающей кнопкой без подсветки | |||||
|
Контактный блок | Цвет | Цвет корпуса | Тип | Артикул |
|
1НО + 1НЗ |
Зеленый |
Черный |
NP2-EW8465 |
ch575344 | |
| Красный | |||||

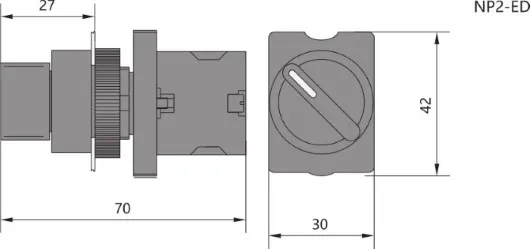

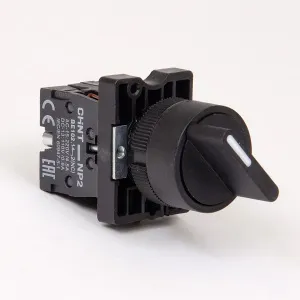

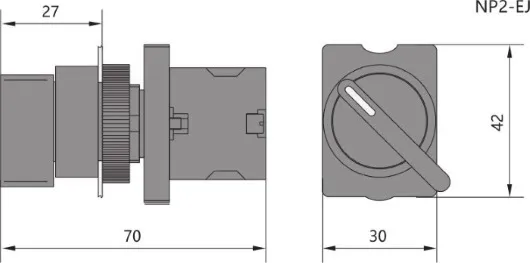

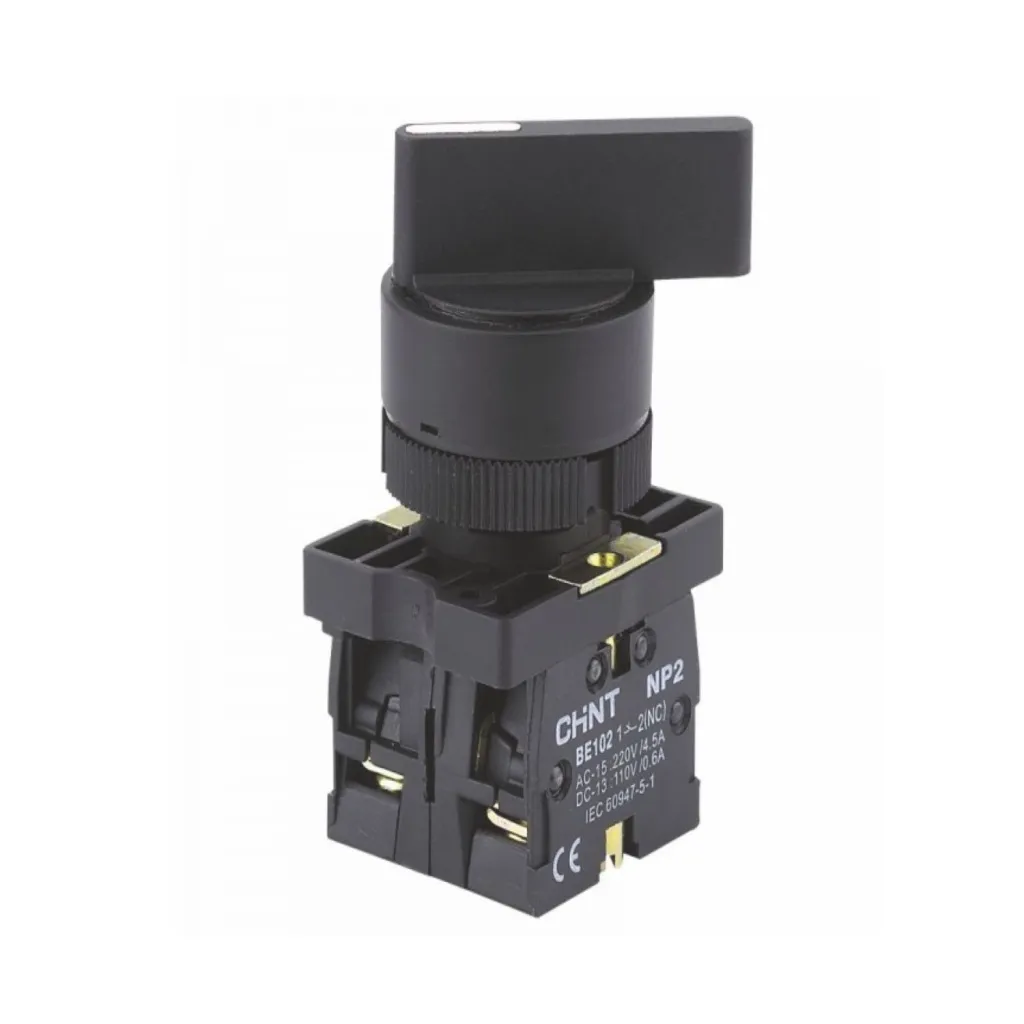

| Переключатели | ||||||
 |
Положение переключателя | Исполнение головки | Короткая | Удлиненная | ||
| Контактный блок | Тип | Артикул | Тип | Артикул | ||
|
|
1НО | NP2-ED21 | ch574095 | NP2-EJ21 | ch574108 | |
| 1НЗ | - | - | NP2-EJ23 | ch575540 | ||
| 2НО | NP2-ED23 | ch575422 | NP2-EJ24 | ch576017 | ||
| 2НЗ | NP2-ED24 | ch576014 | - | - | ||
| 1НО + 1НЗ | NP2-ED25 | ch574100 | NP2-EJ25 | ch573995 | ||
|
|

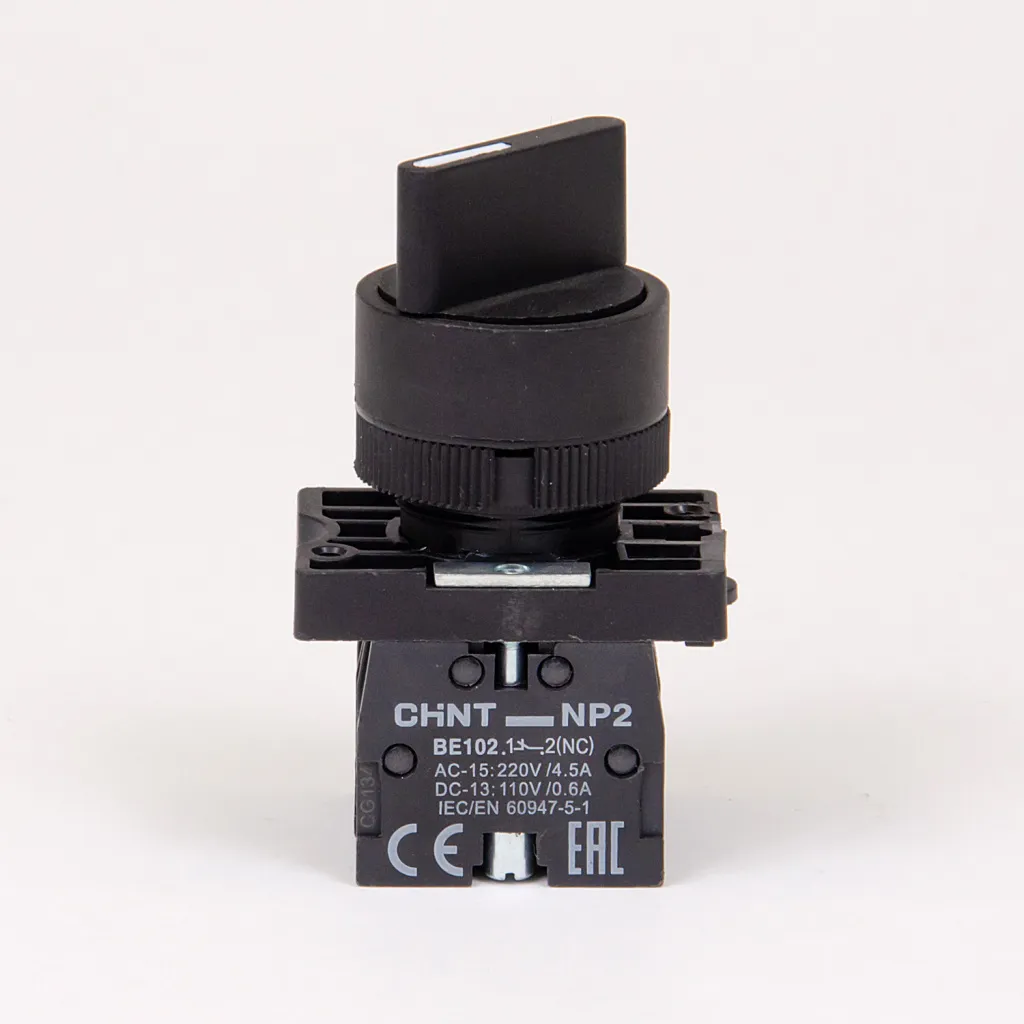

1НО | NP2-ED41 | ch574096 | NP2-EJ41 | ch574109 | |
| 2НО | NP2-ED43 | ch575553 | - | - | ||
| 2НЗ | NP2-ED44 | ch576015 | - | - | ||
| 1НО + 1НЗ | NP2-ED45 | ch574101 | NP2-EJ45 | ch574113 | ||
|
|
2НО | NP2-ED33 | ch574098 | NP2-EJ33 | ch574110 |
| 2НЗ | NP2-ED34 | ch574666 | NP2-EJ34 | ch576023 | ||
| 1НО + 1НЗ | NP2-ED35 | ch575423 | NP2-EJ35 | ch575424 | ||
|
|
2НО |
NP2-ED53 | ch574099 | NP2-EJ53 | ch574111 | |
| 2НЗ | NP2-ED54 | ch575962 | NP2-EJ54 | ch576024 | ||
| 1НО + 1НЗ | NP2-ED55 | ch575558 | NP2-EJ55 |
ch576025 |
||

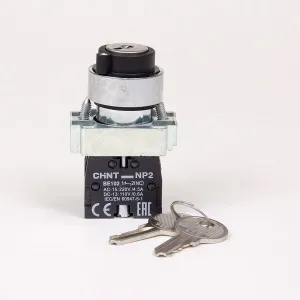

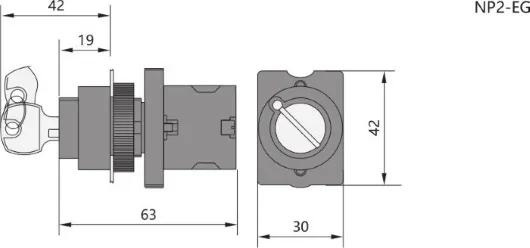

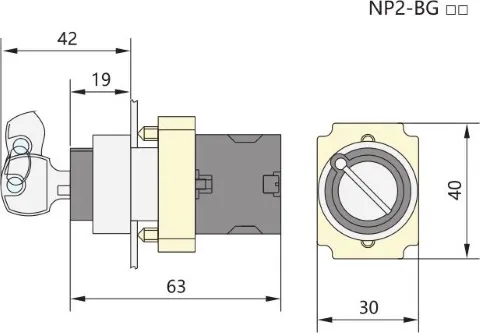

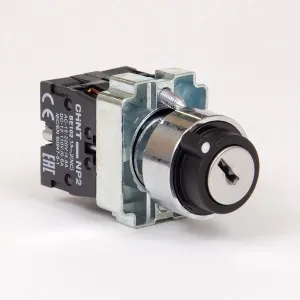

| Кнопки-переключатели с ключем | ||||||
|
Положение переключателя | Исполнение головки | Металлическая | Пластмассовая | ||
| Контактный блок | Тип | Артикул | Тип | Артикул | ||
|
1НО |
NP2-BG21 | ch573986 | NP2-EG21 | ch574102 | |
|
2НО |

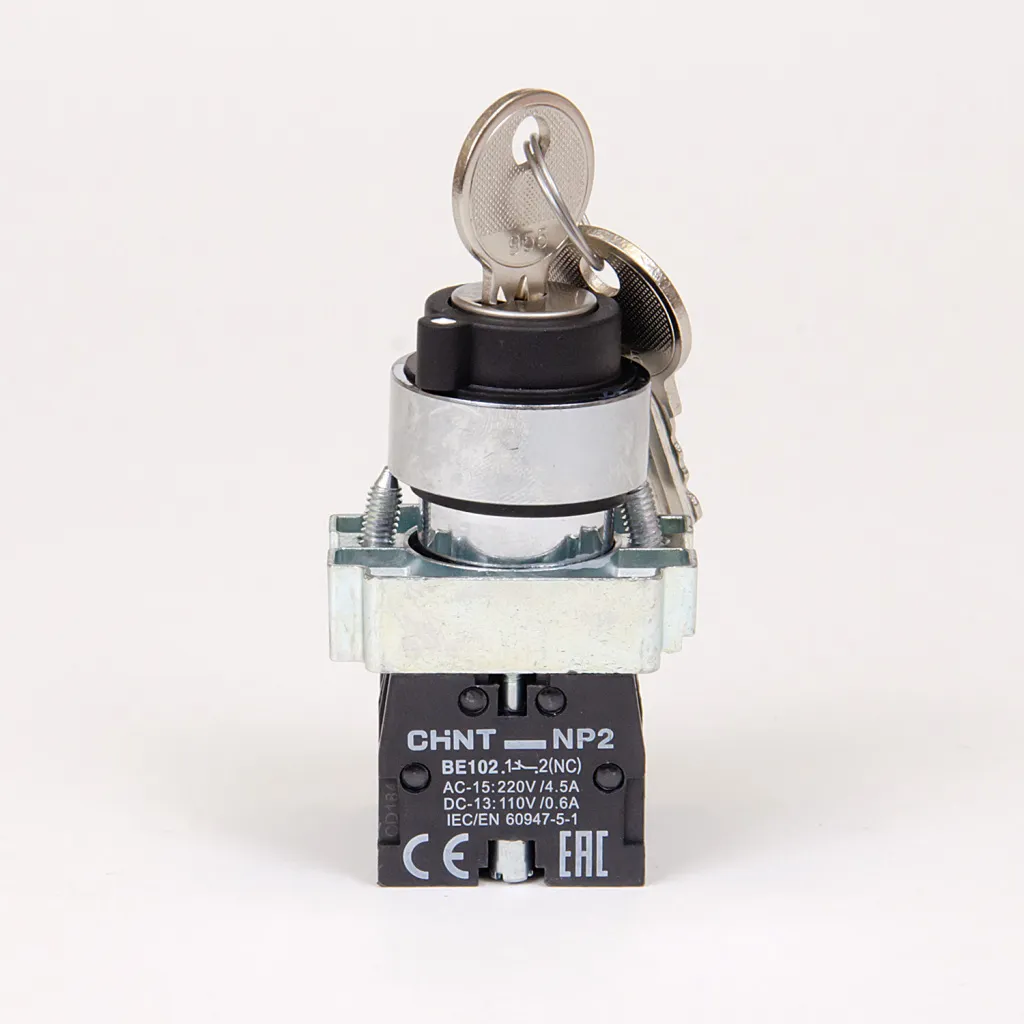

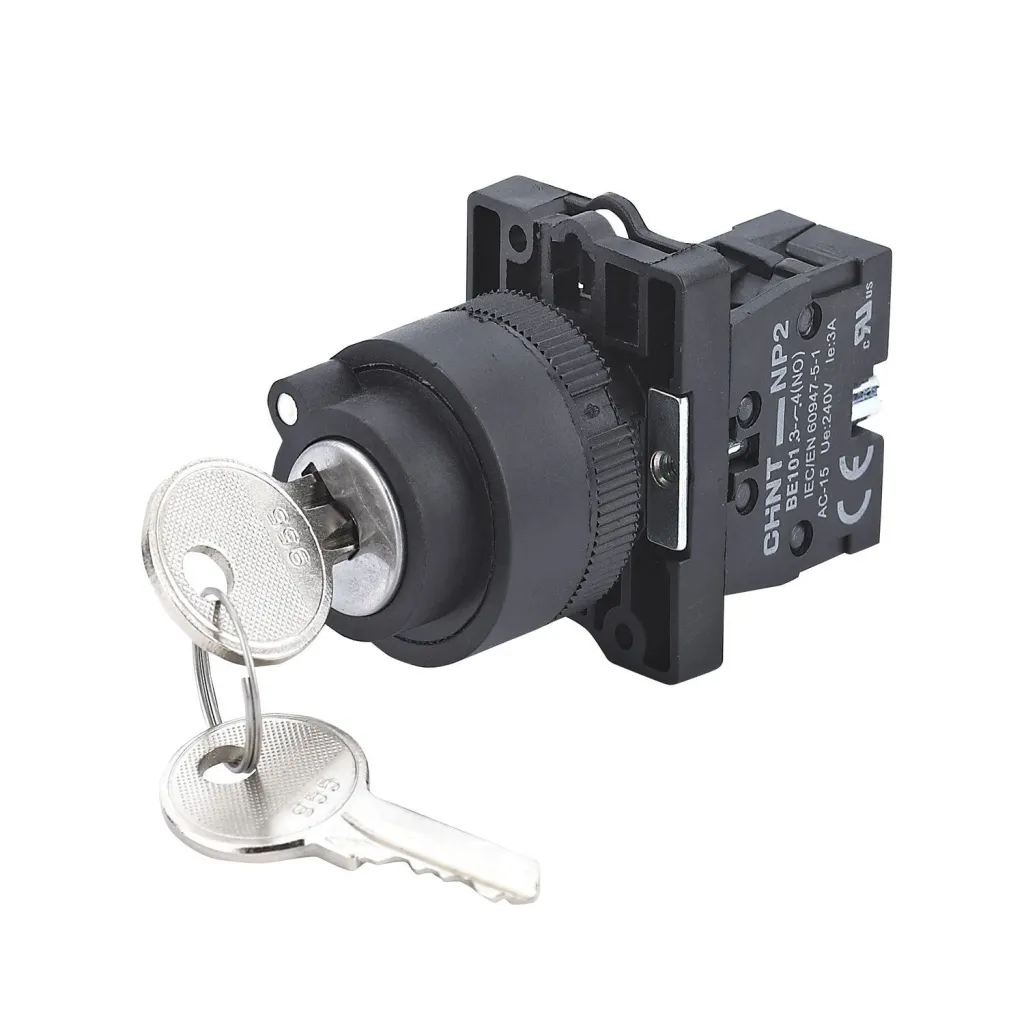

NP2-BG23 | ch575992 | NP2-EG23 | ch575554 | ||
|
2НЗ |
NP2-BG24 | ch575993 | NP2-EG24 | ch576021 | ||
|
1НО + 1НЗ |
NP2-BG25 | ch573988 | NP2-EG25 | ch574106 | ||
|
|
1НО |
NP2-BG41 | ch573987 | NP2-EG41 | ch574103 |
|
1НЗ |
NP2-BG43 | ch575539 | NP2-EG43 | ch574213 | ||
|
2НЗ |
NP2-BG44 | ch575995 | NP2-EG44 | ch576022 | ||
| 1НО+1НЗ | NP2-BG45 | ch573990 | NP2-EG45 | ch574107 | ||
|
|
2НО | NP2-BG33 | ch573989 | NP2-EG33 | ch574104 |
| 2НЗ | NP2-BG34 | ch575998 | NP2-EG34 | ch576026 | ||
| 1НО + 1НЗ | NP2-BG35 | ch574654 | NP2-EG35 | ch576027 | ||
|
2НО | NP2-BG53 | ch573991 | NP2-EG53 | ch574105 | |
| 2НЗ | NP2-BG54 | ch575999 | NP2-EG54 | ch576028 | ||
| 1НО + 1НЗ | NP2-BG55 | ch574655 | NP2-EG55 | ch576029 | ||

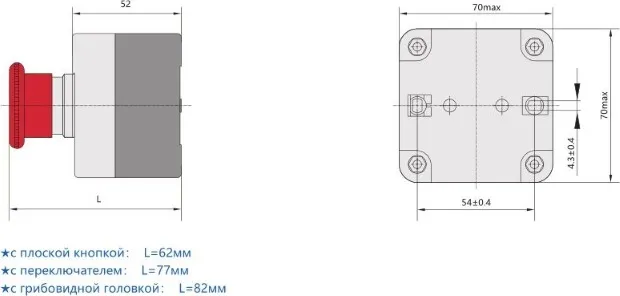

| Кнопочные посты | |||||||||||

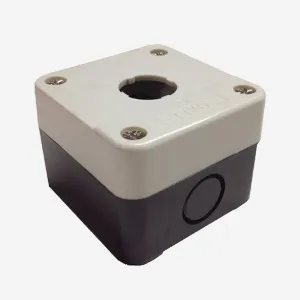

| Корпуса для кнопок | Кнопочные посты с одной кнопкой | ||||||||||
|
Тип | Количество мест | Артикул |
|
Тип | Надпись | НО | НЗ | Цвет | Артикул | |
| NP2-B01 | 1 | ch573891 | NP2-B102 |
 |
1 | - | Зелёный | ch573928 | |||
| NP2-B02 | 2 | ch575576 | NP2-B103 | START | 1 | - | Зелёный | ch573929 | |||
| NP2-B03 | 3 | ch575577 | NP2-B112 |
 |
- | 1 | Красный | ch573931 | |||
| NP2-B114 | STOP | - | 1 | Красный | ch573933 | ||||||

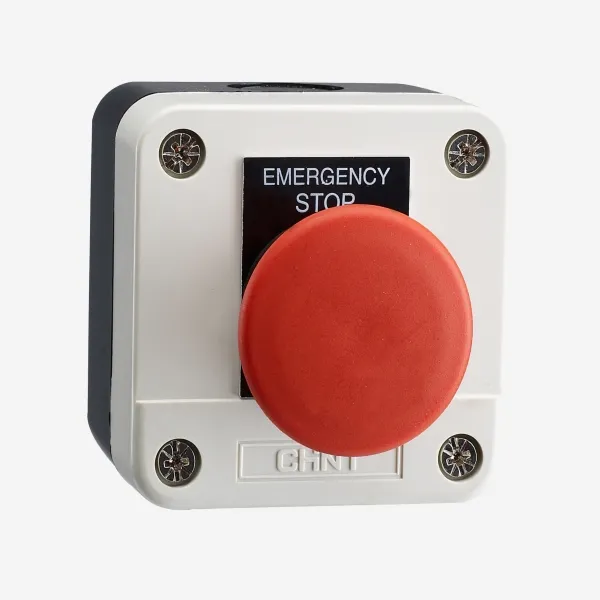

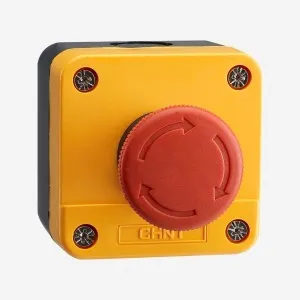

| Кнопочные посты с грибовидной головкой | ||||||||||||
|
С возвратом поворотом |
|
С возвратом пружинным | |||||||||
| Тип | НО | НЗ | Цвет | Артикул | Тип | НО | НЗ | Цвет | Артикул | |||
| NP2-J174 | 11 | - | Красный | ch574883 | NP2-B164H29 | - | 1 | Красный | ch573936 | |||

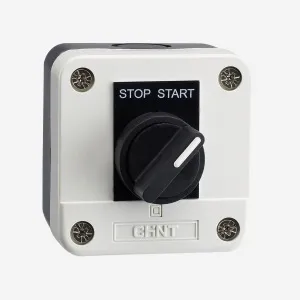

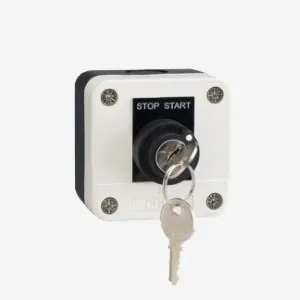

| Кнопочные посты с переключателем | ||||||||||||
|
Без ключа |
|
С ключом | |||||||||
| Тип | НО | НЗ | Надпись | Артикул | Тип | НО | НЗ | Надпись | Артикул | |||
| NP2-B132H29 | 1 | - |
STOP START |
ch573934 | NP2-B142H29 | 1 | - |
STOP START |
ch573937 |
|||

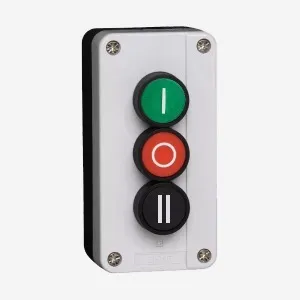

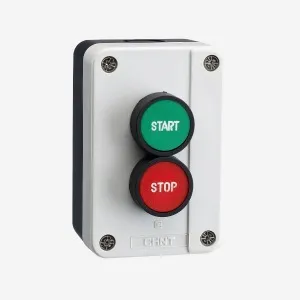

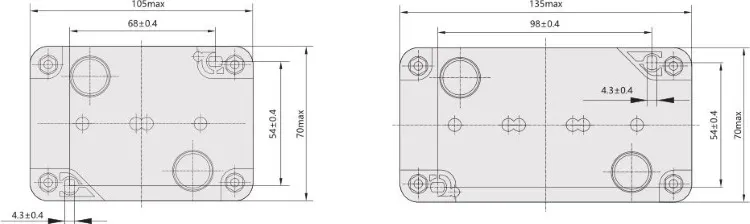

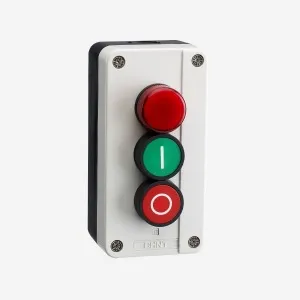

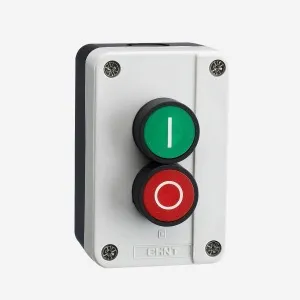

| Кнопочные посты | ||||||||||||||

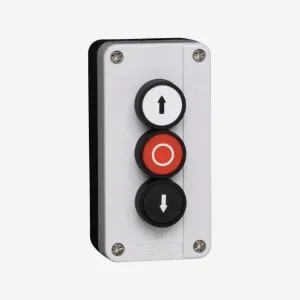

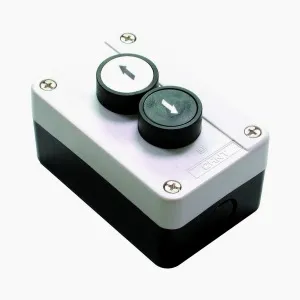

| С 2 кнопками | С 3 элементами | |||||||||||||
   |
Тип | Надпись | НО | НЗ | Цвет | Артикул |
   |
Тип | Надпись | НО | НЗ | Цвет | Артикул | |
| NP2-B213 |
 |
1 - |
- 1 |
Зелёный Красный |
ch573939 | NP2-B363 |
|
1 - |
- 1 |
Красный Зелёный Красный |
ch575580 | |||
| NP2-B215 |
START STOP |
1 - |
- 1 |
Зелёный Красный |
ch573940 | NP2-B324 |
 |
1 - 1 |
- 1 - |
Белый Красный Чёрный |
ch573947 | |||
| NP2-B222 |
 |
1 1 |
- - |
Белый Чёрный |
ch573941 | NP2-B339 |
 |
1 1 |
- - |
Зелёный Красный Чёрный |
ch573944 | |||
| NP2-B223 |
 |
1 1 |
- - |
Белый Чёрный |
ch573942 | NP2-B334 |
 |
1 - 1 |
- 1 - |
Белый Красный Чёрный |
ch573949 | |||
| Блоки контактные | |||

|
Тип | Примечание | Артикул |

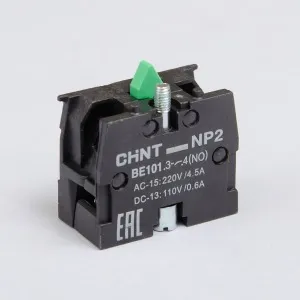

| NP2-BE101 | НО | ch576728 | |

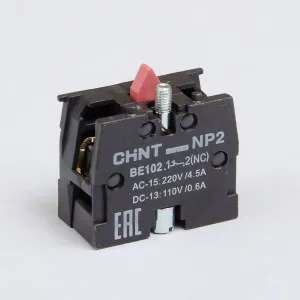

| NP2-BE102 | НЗ | ch576726 | |

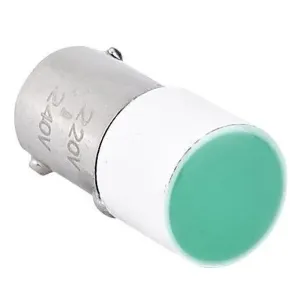

| Сигнальные лампы (светодиодные) | ||||||
|
Напряжение сети |
Артикул |
||||
| Цвет | Красный | Желтый | Синий | Зеленый | Белый | |
| AC/DC 6В | ch576758 | ch576759 | ch576761 | ch576760 | ch576757 | |
| AC/DC 12В | ch576734 | ch576735 | ch576733 | ch576736 | ch576732 | |
| AC/DC 24В | ch576747 | ch576748 | ch576749 | ch576750 | ch576746 | |
| AC/DC 36В | ch576764 | ch576765 | ch576766 | ch576767 | ch576763 | |
| AC/DC 48В | ch576753 | ch576754 | ch576755 | ch576756 | ch576752 | |
| AC/DC 110В | ch576730 | ch576731 | ch683985 | ch576997 | ch576729 | |
| AC/DC 220В | ch576739 | ch576740 | ch576741 | ch576742 | ch576738 | |

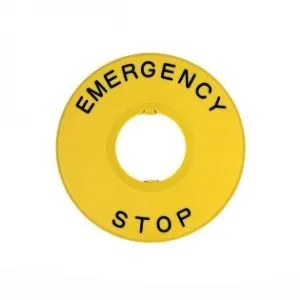

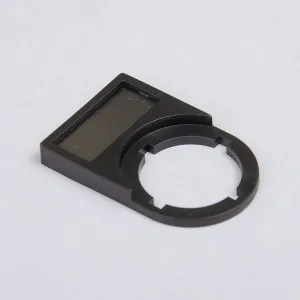

| Шильдик | ||||||||

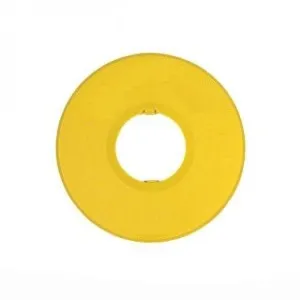

| Аварийной остановки |
|
Универсальный |
||||||

|
Тип | Характеристики | Артикул |
|
Тип | Характеристики | Артикул | |
| NP2-BY9101 | ?60 (без надписи) | ch576788 | NP2-BZ31 | 30мм(H)X45мм(L) | ch576794 | |||
| NP2-BY9330 | ?60 (с надписью) | ch576784 |
|
|
|
|||
| NP2-BY8101 | ?90 (без надписи) | ch576792 |
|
|
|
|||
| NP2-BY8330 | ?90 (с надписью) | ch576786 |
|
|
|
|||
| Характеристики | ||||
| Степень защиты | IP40 | |||
| Номинальное напряжение изоляции | AC | Ue | В | 415 |
| DC | Ue | В | 220 | |
| Номинальный коммутируемый ток | при 220В AC-15 | Ie | А | 4.5 |
| при 415В AC-15 | Ie | А | 1.9 | |
| при 125В DC-13 | Ie | А | 0.55 | |
| при 220В DC-13 | Ie | А | 0.3 | |
| Износостойкость контактов | Электрическая | циклов | 100 000 | |
| Механическая | циклов | 300 000 | ||
| Температура эксплуатации | t | °С | -25…+40 | |
Кнопки без фиксации потайные
Кнопки без фиксации выступающие
Кнопки с подсветкой без фиксации плоские
Кнопки с подсветкой без фиксации выступающие
Кнопки без фиксации с маркировкой
Кнопки "Грибок" без фиксации
Кнопки "Грибок" с фиксацией
Кнопки с подсветкой без фиксации
Кнопки с подсветкой сдвоенные
Переключатели 2, 3 положения
Переключатели с подсветкой
Кнопка сдвоенная без фиксации с подсветкой
Переключатели 2, 3 положения
Кнопки без фиксации плоские без подсветки
Кнопки без фиксации плоские с подсветкой
Кнопки "Грибок" без фиксации
Кнопки "Грибок" с фиксацией
Кнопочные посты
