ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, СТАНКА
— Монтаж на дин-рейку типоразмера T1 или монтажную плату.
— Установка в ряд без зазоров.
Надёжность:
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.
— Переключаемый режим PNP/NPN для дискретных входов
— Пружинные клеммы силовых цепей и цепей управления
— Интеллектуальное управление вентилятором охлаждения
Тяжелый пуск:
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 150% от Iном. в течении 60с.
Раздел Inovance MD600 - компактные ПЧ в магазине
| Артикул | Мощность двигателя, кВт |
Потребляемый ток, А |
Номинальный ток двигателя, А |
Ток перегрузки в течение 60с, А |
Масса, кг | Типоразмер |
Рекомендуемый предохранитель |
| 1–фазное питание 200–240В | |||||||
| MD600*-2S2R8 | 0,4 | 6,2 | 2,8 | 4,2 | 0,8 | T1 | SVF-C10690-16-aR |
| MD600*-2S4R6 | 0,75 | 10,2 | 4,6 | 6,9 | 0,8 | T1 | SVF-C10690-20-aR |
| MD600*-2S7R5B | 1,5 | 16,6 | 7,5 | 11,25 | 0,8 | T1 | SVF-C14690-32-aR |
| MD600*-2S010B | 2,2 | 22,2 | 10,0 | 15,0 | 1,0 | T2 | SVF-C14690-50-aR |
|
3–фазное питание 380–480В |
|||||||
| MD600*-4T1R6 | 0,4 | 1,9 | 1,6 | 2,4 | 0,8 | T1 | SVF-C10690-6-aR |
| MD600*-4T2R3 | 0,75 | 2,8 | 2,3 | 3,45 | 0,8 | T1 | SVF-C10690-6-aR |
| MD600*-4T4R8 | 1,5 | 5,9 | 4,8 | 7,2 | 0,8 | T1 | SVF-C10690-10-aR |
| MD600*-4T5R5B | 2,2 | 6,7 | 5,5 | 8,25 | 0,8 | T1 | SVF-C10690-10-aR |
| MD600*-4T9R5B | 4,0 | 11,6 | 9,5 | 14,25 | 1,0 | T2 | SVF-C10690-20-aR |
| MD600*-4T013B | 5,5 | 15,8 | 13 | 19,5 | 1,0 | T2 | SVF-C14690-32-aR |
* выберете конфигурацию встроенного протокола связи. S – Modbus-RTU; A – Canlink/CanOpen
Встроенные клеммы цепей управления:
| Модель | MD600S | MD600A |
| DI | 4 | 5 |
| DO | - | 2 |
| AI | 1 | 1 |
| AO | 1 | - |
| RO | 1 | 1 |
| Протокол связи | Modbus-RTU |
Canlink/CanOpen |
| Артикул | Описание | Применимость |

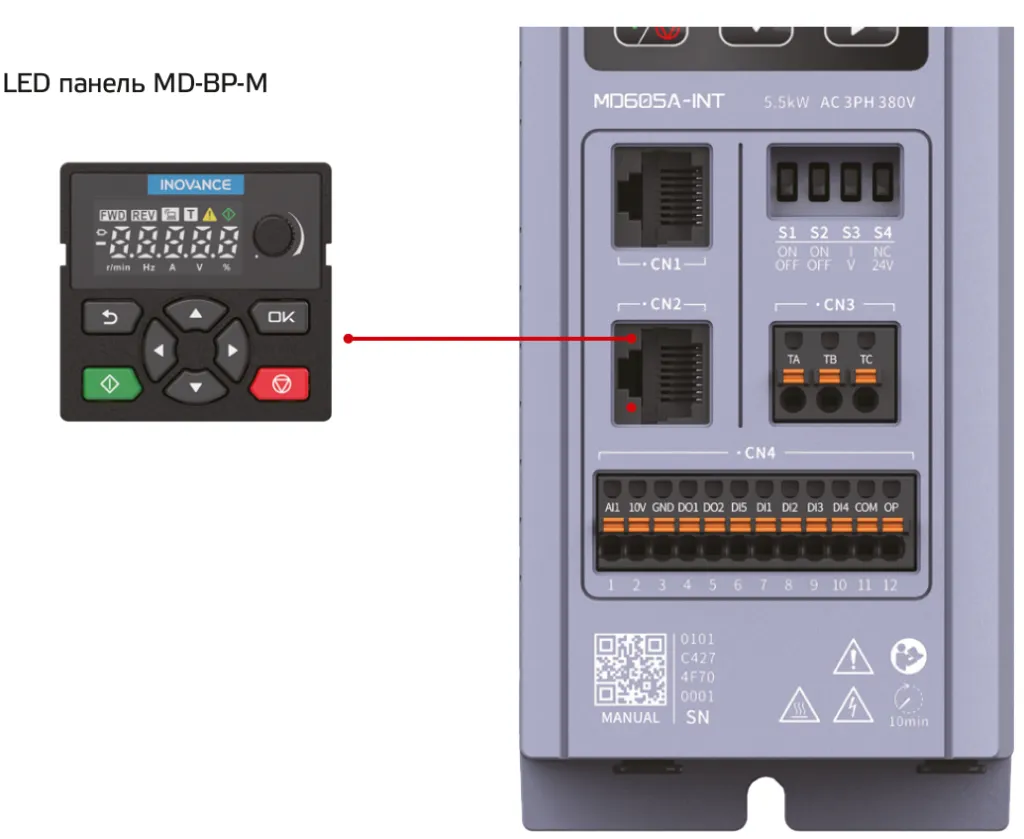

| MD-BP-M | Выносная LED панель управления с потенциометром | Все модели |
| CP600-BASE1 | Монтажное основание для LCD панели управления | Все модели |
| MDCAB | Кабель для выносной панели управления, 3м | Все модели |
| MD600-DGJ1 | Дин-рейка для быстрого монтажа | Типоразмер T1 |

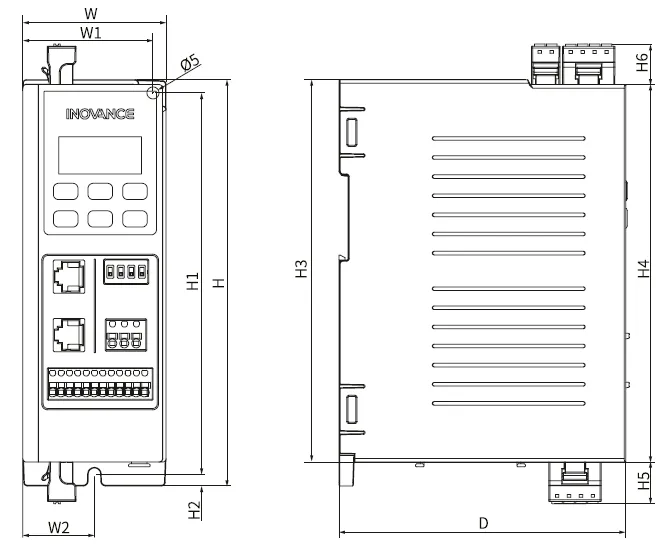

Габаритные размеры
|
Типоразмер |
Монтажные отверстия , мм | Габаритные размеры, мм | Диаметры монтажных отверстий, мм | Вес, кг | |||||||||
| W1 | W2 | H1 | H2 | H3 | H4 | H5 | H6 | H | W | D | |||
| T1 | 54,5 | 30 | 159,5 | 5 | 160 | 158 | 17,5 | 17 | 170 | 60 | 120 | d5 | 0,8 |
| T2 | 62,5 |
34 |
159,5 | 5 | 160 | 158 | 22 | 24 | 170 | 68 | 140 | d6 | 1,0 |
