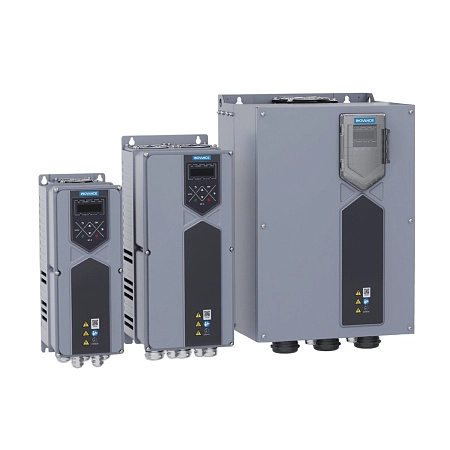

ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, КОНВЕЙЕРА, ДРОБИЛКИ, ГРУЗОПОДЪЕМНОГО ОБОРУДОВАНИЯ, СТАНКА
Встроенный тормозной модуль до 75кВт.
Встроенный дроссель постоянного тока.
Соответствует стандарту EN61800‑3 категории C3.
Надёжность:
Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
Степень защиты корпуса преобразователя частоты IP55
Каждый ПЧ проверен под нагрузкой на заводе.
Низкое тепловыделение:
ПЧ мощностью 90 кВт выделяет 1,81 кВт тепла.
Компактность:
Преобразователь частоты 90 кВт в габаритах Ш*В*Г всего 411,8*580*315,7 мм.
Тяжелый пуск:
Запускай тяжелую нагрузку как обычную. Перегрузочная способность преобразователя частоты 150% от Iном. в течении 60с.
Встроенный дроссель постоянного тока.
Соответствует стандарту EN61800‑3 категории C3.
Надёжность:
Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
Степень защиты корпуса преобразователя частоты IP55
Каждый ПЧ проверен под нагрузкой на заводе.
Низкое тепловыделение:
ПЧ мощностью 90 кВт выделяет 1,81 кВт тепла.
Компактность:
Преобразователь частоты 90 кВт в габаритах Ш*В*Г всего 411,8*580*315,7 мм.
Тяжелый пуск:
Запускай тяжелую нагрузку как обычную. Перегрузочная способность преобразователя частоты 150% от Iном. в течении 60с.
СТАТЬИ
Способы снижения шума двигателя при работе от ПЧ — Читайте в блоге АйДи-Электро
Почему важно использовать специализированные преобразователи частоты — Читайте в блоге АйДи-Электро
Как правильно хранить преобразователь частоты — Читайте в блоге АйДи-Электро
Быстродействующий предохранитель Sinvel – надежная защита ПЧ – Читайте в блоге АйДи-Электро
| Таблица выбора | ||||
| Перегрузочная способность 150% в течение 1 минуты | ||||
| Артикул | Мощность двигателя, кВт | Номинальный ток двигателя, А | Ток перегрузки в течение 60с, А | Масса, кг |
| MD520-4T7.5BS-T-IP55 | 7,5 | 17 | 25,5 | 9 |
| MD520-4T11BS-T-IP55 | 11 | 25 | 37,5 | 9 |
| MD520-4T15BS-T-IP55 | 15 | 32 | 48 | 14,5 |
| MD520-4T18.5BS-T-IP55 | 18,5 | 37 | 55,5 | 14,5 |
| MD520-4T22BS-T-IP55 | 22 | 45 | 67,5 | 14,5 |
| MD520-4T30BS-T-IP55 | 30 | 60 | 90 | 14,5 |
| MD520-4T37BS-T-IP55 | 37 | 75 | 112,5 | 38 |
| MD520-4T45BS-T-IP55 | 45 | 91 | 136,5 | 38 |
| MD520-4T55BS-T-IP55 | 55 | 112 | 168 | 38 |
| MD520-4T75BS-T-IP55 | 75 | 150 | 225 | 47,4 |
| MD520-4T90S-T-IP55 | 90 | 176 | 264 | 47,2 |
Перегрузочная способность 150 %.
Карты расширения Modbus-RTU, Profinet, EtherCAT, Ethernet IP, Modbus/TCP, CANopen, CANlink.
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Модели оснащены встроенным дросселем в звене постоянного тока.
Встроенный тормозной модуль до 75 кВт.
Карты расширения Modbus-RTU, Profinet, EtherCAT, Ethernet IP, Modbus/TCP, CANopen, CANlink.
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Модели оснащены встроенным дросселем в звене постоянного тока.
Встроенный тормозной модуль до 75 кВт.
| Технические характеристики | ||||
| Электрические характеристики | ||||
| Напряжение сети | Us | В | 380…480 трёхфазное | |
| Частота сети | Fs | Гц | 50 | |
| Характеристики привода | ||||
| Диапазон выходной частоты | Fo | Гц | 0…599 | |
| Перегрузочная способность по току | Imax/In | % | 110 / 150 (в течении 60с) | |
| Пусковой момент | 200% | |||
| Диапазон регулирования скорости | 1:500 | |||
| Точность поддержания скорости | % | 10 от скольжения | ||
| Точность поддержания момента | % | ±3 (выше 5 Гц) | ||
| Законы управления асинхронным двигателем |
Векторное управление потоком без обратной связи по скорости Скалярный закон U/f-регулирование |
|||
| Условия эксплуатации | ||||
| Степень защиты | IP55 | |||
| Относительная влажность | % | до 95 без конденсации | ||
| Диапазон рабочих температур | °C | -10…+50 | ||
| Функции преобразователя | ||||
| Количество предварительно заданных скоростей | 16 | |||
| Количество входов-выходов | Аналоговые входы | 2 (один -10...+10В, второй конфигурируется 0…20мА или 0...10В, поддерживает PT100, PT1000, KTY- 84-130, и датчики температуры PTC130) | ||
| Дискретные входы | 7 | |||
| Аналоговые выходы | 1 (конфигурируемый 0…10В или 0…20мА) | |||
| Дискретные выходы | 2 | |||
| Релейные выходы | 2 | |||
| Коммуникационные возможности | Встроенные | - | ||
| На заказ |
Modbus-RTU, Profinet, EtherCAT, Ethernet IP, CANopen, CANlink, Modbus/TCP |
|||
| Аксессуары | ||
| Артикул | Описание | Совместимость |
| Тормозные модули | ||
| MDBUN-60-T | Внешний тормозной модуль, 60А, напряжение питания 380В | 90 кВт |
| MDBUN-60-5T | Внешний тормозной модуль, 60А, напряжение питания 480В | 90 кВт |
| Панели управления | ||
| MDKE10 | Дополнительная LED панель управления | Все модели |
| SOP-20-810 | Дополнительная LCD панель управления для программирования, мониторинга, копирования параметров | Все модели |
| MD580-AZJ1 |
Монтажное основание для панели MDKE-10, IP20 |
|
| CP600-BASE1 | Монтажное основание для LCD панели SOP-20, IP20 | Все модели |
| SOP-20-MP-IP54 | Монтажное основание для LCD панели с металлическим основанием и защитным кожухом, IP54 | Все модели |
| Карты входов-выходов | ||
| MD38IO2 | Карта расширения входов/выходов: 3 дискретных входа. | Все модели |
| MD38IO3 | Карта расширения входов/выходов: 3 дискретных входа, 1 релейный выход, Modbus-RTU | Все модели |
| Карты сетевых протоколов | ||
| MD500-ECAT | Карта сетевого протокола EtherCAT | Все модели |
| MD500-EN1 | Карта сетевого протокола Ethernet/IP | Все модели |
| MD500-EM1 | Карта сетевого протокола Modbus/TCP | Все модели |
| MD500-PN1 | Карта сетевого протокола Profinet | Все модели |
| MD38CAN1 | Карта сетевого протокола CanLink | Все модели |
| MD38CAN2 | Карта сетевого протокола CanOpen | Все модели |
| MD38TX1 | Карта сетевого протокола Modbus-RTU | Все модели |
|
Дополнительное оборудование |
|||||||
|
|
|
|
|
|
||
| Артикул |
Дроссель моторный (кабель до 200м) |
Синус-фильтр (кабель до 400м) |
Дроссель сетевой | Фильтр ЭМС | Тормозное сопротивление | Тормозной модуль | Рекомендуемый предохранитель |
|
|
SV-MC-0020/3 | SV-SF-0020/3 | SV-LC-0030/3 | DL‑25EBK5 | ID BRW75R70 | Встроен | SVF-NH00T690-63-aR |
| MD520-4T11BS-T-IP55 | SV-MC-0030/3 | SV-SF-0030/3 | SV-LC-0040/3 | DL‑35EBK5 | ID BR1W5R45 | Встроен | SVF-NH00T690-80-aR |
| MD520-4T15BS-T-IP55 | SV-MC-0040/3 | SV-SF-0040/3 | SV-LC-0050/3 | DL‑50EBK5 | ID BR1W5R45 | Встроен | SVF-NH00T690-80-aR |
| MD520-4T18.5BS-T-IP55 | SV-MC-0050/3 | SV-SF-0050/3 | SV-LC-0050/3 | DL‑50EBK5 | ID BR4W6R32 | Встроен | SVF-NH00T690-100-aR |
| MD520-4T22BS-T-IP55 | SV-MC-0060/3 | SV-SF-0060/3 | SV-LC-0060/3 | DL‑65EBK5 | ID BR4W6R26 | Встроен | SVF-NH00T690-125-aR |
| MD520-4T30BS-T-IP55 | SV-MC-0080/3 | SV-SF-0080/3 | DL‑80EBK5 | ID BR6WR20 | Встроен | SVF-NH00T690-125-aR | |
| MD520-4T37BS-T-IP55 | SV-MC-0090/3 | SV-SF-0090/3 | DL‑80EBK5 | ID BR9W2R16 | Встроен | SVF-NH00T690-160-aR | |
| MD520-4T45BS-T-IP55 | SV-MC-0120/3 | SV-SF-0120/3 | SV-LC-0120/3 | DL‑100EBK5 | ID BR9W2R13 | Встроен | SVF-NH1T690-200-aR |
| MD520-4T55BS-T-IP55 | SV-MC-0150/3 | SV-SF-0150/3 | SV-LC-0150/3 | DL‑130EBK5 | ID BR11WR10,5 | Встроен | SVF-NH1T690-250-aR |
| MD520-4T75BS-T-IP55 | SV-MC-0200/3 | SV-SF-0200/3 | SV-LC-0200/3 | DL‑160EBK5 | ID BR16WR7,7 | Встроен | SVF-NH2T690-315-aR |
| MD520-4T90S-T-IP55 | SV-MC-0250/3 | SV-SF-0250/3 | SV-LC-0250/3 | DL‑200EBK5 | ID BR11WR12,8(x2) | MDBUN-60-T(x2) | SVF-NH2T690-350-aR |

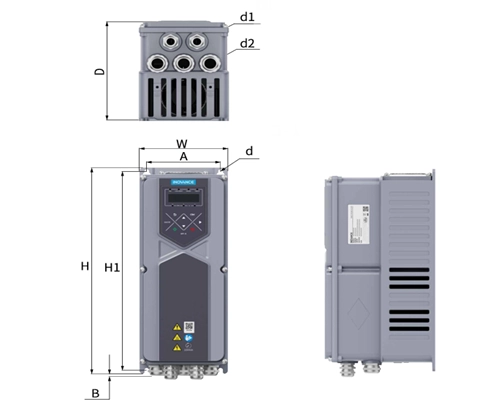

| Габаритные размеры | ||||||||||
| W | A | H | H1 | B | D | d | d1 | d2 | Типоразмеры | |
| MD520-4T7.5BS-T-IP55 | 144 | 120 | 385 | 371 | 7,8 | 183,4 | 7,0*4 | 13-18 | Т1 | |
| MD520-4T11BS-T-IP55 | ||||||||||
| MD520-4T15BS-T-IP55 | 195 | 150 | 460 | 446 | 16 | 218,9 | 7,0*4 | 13-18 | 20-25 | Т2 |
| MD520-4T18.5BS-T-IP55 | ||||||||||
| MD520-4T22BS-T-IP55 | ||||||||||
| MD520-4T30BS-T-IP55 | ||||||||||

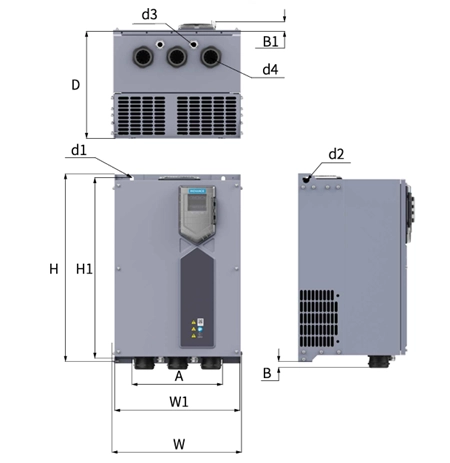

| Габаритные размеры | |||||||||||||
| W | W1 | A | H | H1 | B | B1 | D | d1 | d2 | d3 | d4 | Типоразмеры | |
| MD520-4T37BS-T-IP55 | 371,8 | 360 | 260 | 540 | 520 | 28 | 27,1 | 308,2 | 10,0*4 | 20,0 | 13-18 | 30-38 | T3 |
| MD520-4T45BS-T-IP55 | |||||||||||||
| MD520-4T55BS-T-IP55 | |||||||||||||
| MD520-4T75BS-T-IP55 | 411,8 | 400 | 302 | 580 | 560 | 28,5 | 27,1 | 315,7 | 10,0*4 | 20,0 | 13-18 | 37-44 | T4 |
| MD520-4T90S-T-IP55 | |||||||||||||
