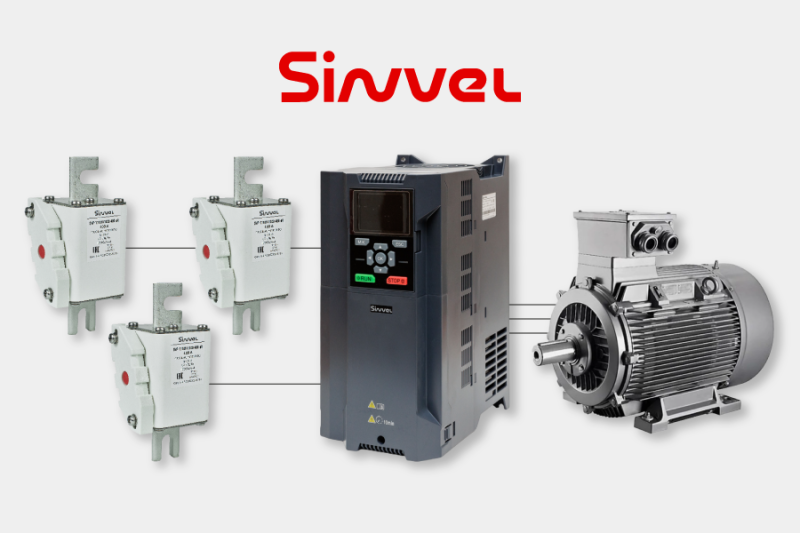

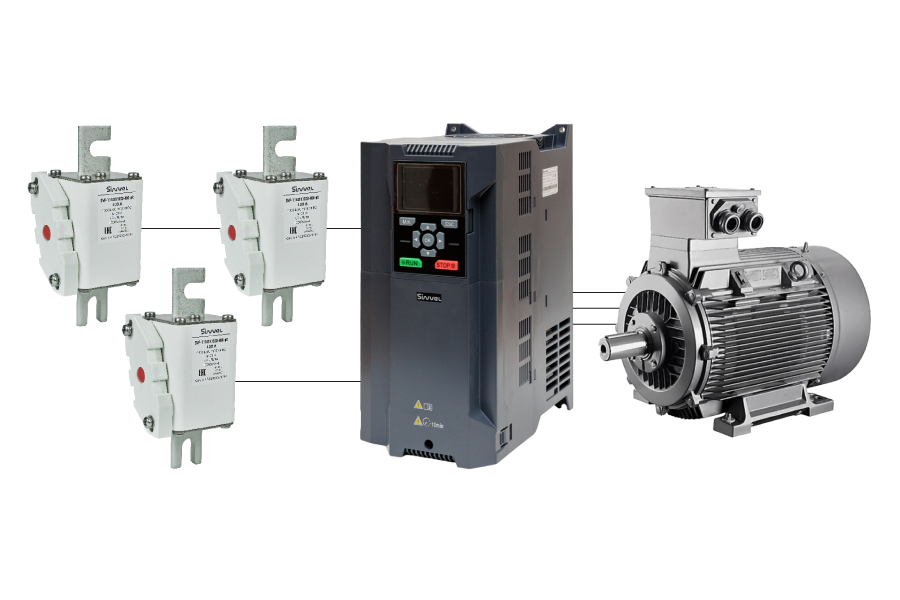

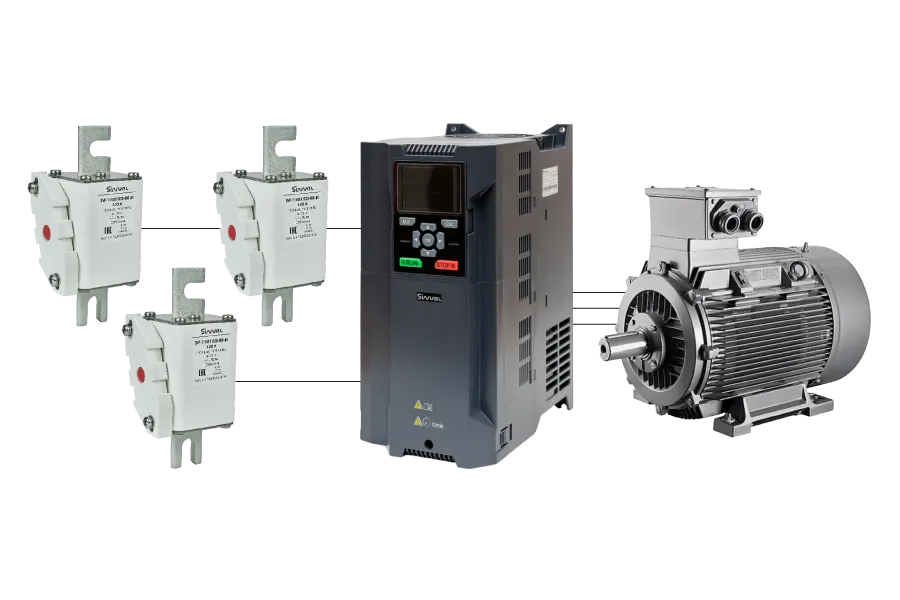

Быстродействующий предохранитель Sinvel – надежная защита ПЧ

В промышленности для управления механизмами применяют электрические асинхронные двигатели. Для их плавного пуска, останова и регулирования скорости вращения применяют преобразователи частоты (ПЧ). В составе низковольтных ПЧ основными силовыми элементами являются выпрямитель и инвертор на основе полупроводников – диодов и IGBT-транзисторы. Полупроводники имеют плохую устойчивость к токам короткого замыкания (КЗ), потому что тепловой резерв между рабочей и предельной температурой не велик. При токах КЗ возникает сильный нагрев и полупроводник быстро выходит из строя. Время, за которое диоды и IGBT‑транзисторы выходят из строя, составляет до 10 миллисекунд.

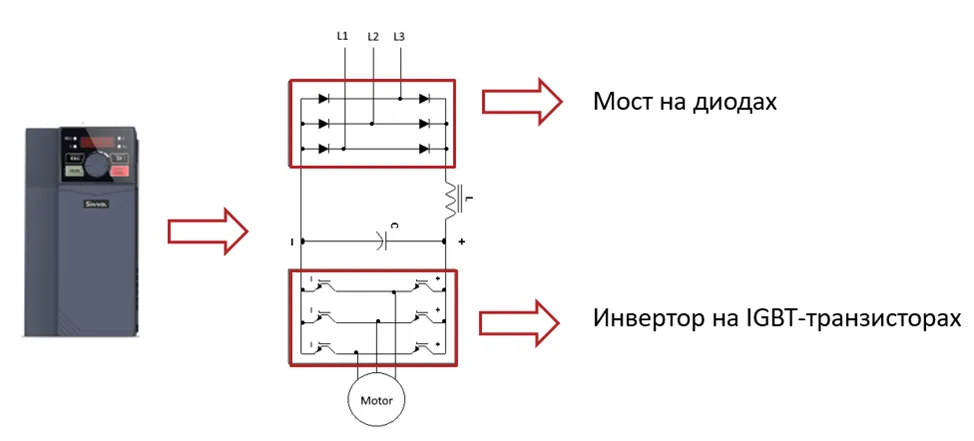

Типовая структура преобразователя частоты

В аварийных случаях ПЧ необходимо защищать от токов короткого замыкания. Сам преобразователь частоты имеет встроенную электронную защиту от перегрузки и токов КЗ. Она защищает ПЧ со стороны инвертора. Со стороны выпрямителя у ПЧ нет встроенной защиты. Поэтому каждому преобразователю частоты необходимо устройство защиты.

Самой надежной защитой преобразователя частоты является быстродействующие предохранители Sinvel с характеристикой aR. Во время короткого замыкания ток быстро увеличивается и одновременно с этим происходит сильный нагрев. Плавкая вставка внутри предохранителя в местах сужения нагревается, плавится и далее испаряется, тем самым образуется разрыв цепи. Процесс перегорания предохранителя происходит за рекордные 5-10 миллисекунд.

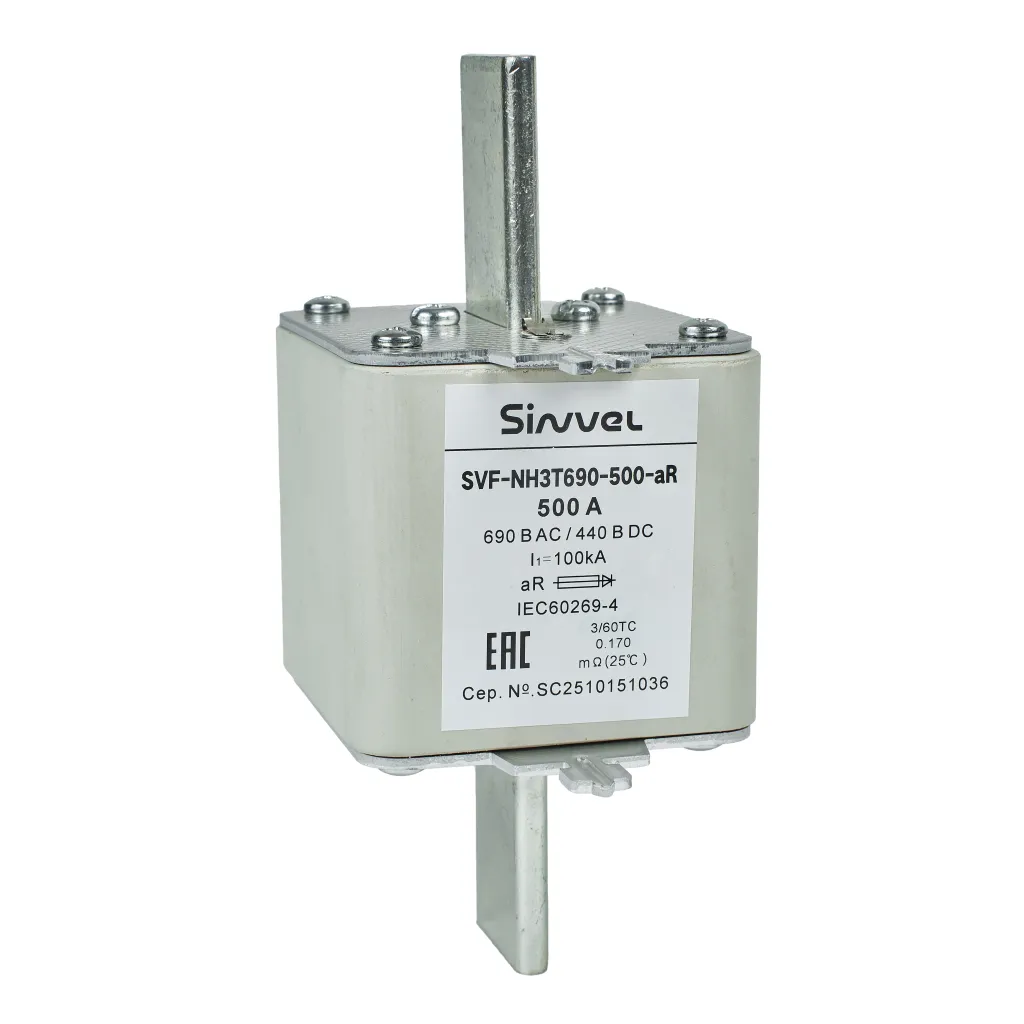

Быстродействующий предохранитель

Во время срабатывания быстродействующего предохранителя Sinvel также происходит процесс токоограничения. При возникновении КЗ, ток показывает максимально высокое значение. Образуется большая энергия, которая ведет к экстремальной нагрузке на проводники, изоляцию и полупроводники. Предохранитель ограничивает ток и снижает разрушительное влияние энергии.

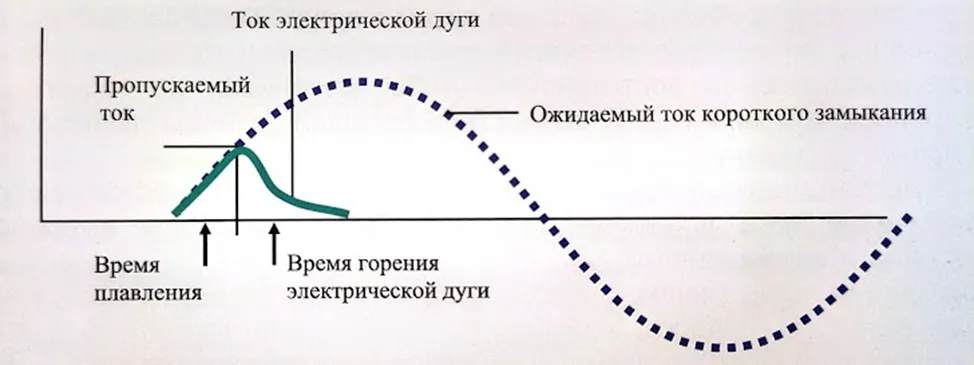

Процесс токоограничения предохранителя

Высокая скорость срабатывания быстродействующего предохранителя Sinvel обеспечивается простой и надежной конструкцией устройства (о которой вы можете узнать в статье – «Промышленные предохранители – главное внутри»). У предохранителя нет подвижных частей, как у автоматического выключателя, которые могут замедлить срабатывание. У предохранителя отсутствует электронное управление, которое тоже увеличивает время срабатывания. Применение серебра в местах плавления также обеспечивает высокую скорость срабатывания (узнать больше о материалах плавкой вставки вы можете узнать в статье – «Плавкая вставка – сердце и интеллект предохранителя!»).

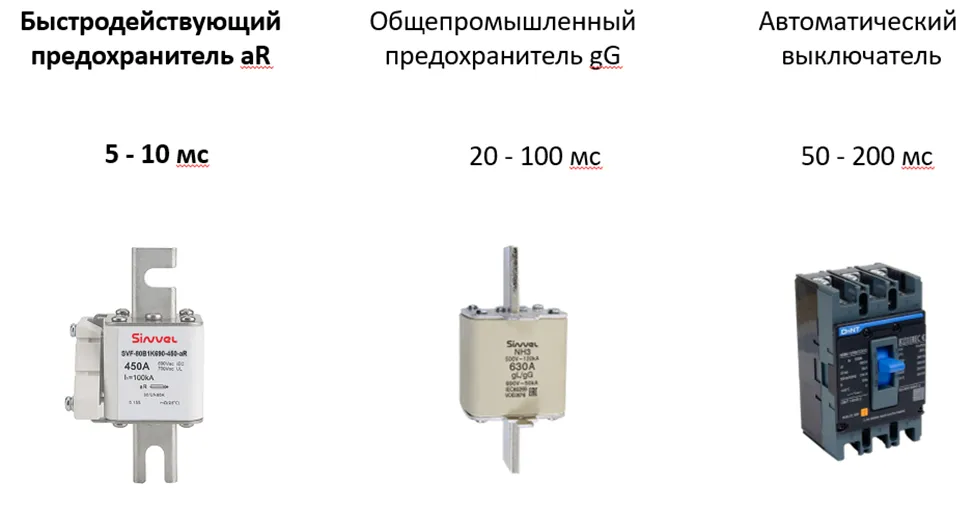

Если сравнивать скорость срабатывания разных типов устройств, то быстродействующий предохранитель вне конкуренции.

В номенклатуре Sinvel представлен широкий выбор быстродействующих предохранителей с характеристикой aR для защиты преобразователей частоты. Складское предложение ножевых предохранителей серии SVF-NH… и SVF-80B… позволяют организовать защиту для ПЧ до 500 кВт. В дополнении к предохранителям в номенклатуре представлены дополнительные устройства для установки предохранителей и дистанционной сигнализации срабатывания.

Для заказа предохранителей и получения технической консультации обращайтесь на сайт www.sinvel.ru  или к эксклюзивному дистрибьютору Sinvel в РФ – АйДи-Электро.
