ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, ТРАНСПОРТЁРА, СТАНКА, ШНЕКА
Надёжность
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.
Компактность
ПЧ 5,5 кВт в габаритах Ш*В*Г всего 13*21*17 см.
Тяжелый пуск
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 150% от Iном. в течении 60с.
СТАТЬИ
— Настройка частотного преобразователя для регулирования давления в трубопроводе
— Как запустить и настроить частотный преобразователь
— Как настроить управление частотным преобразователем по сети Modbus
— Частотно-регулируемые электродвигатели
ДОКУМЕНТЫ
Каталог MD200_MD310 2019 5,7 мб
Руководство по быстрому старту MD310 7,9 мб
Руководство по эксплуатации MD310 12,3 мб
| Таблица выбора | |||||||
|
Артикул Преобразователя частоты (ПЧ) |
Мощность двигателя, кВт | Номинальный ток двигателя, А при 380В | Макс. ток в переходном режиме в течение 60с, А | Защита от КЗ | Рассеиваемая мощность, Вт | Масса, кг | |
| Артикул автоматического выключателя* | Рекомендуемый предохранитель, А | ||||||
| MD310T0.4B | 0,4 | 1,5 | 2,2 | OEZ:42251 | 4 | 16 | 1,1 |
| MD310T0.7B | 0,75 | 2,1 | 3,1 | OEZ:42251 | 6 | 27 | 1,1 |
| MD310T1.5B | 1,5 | 3,8 | 5,7 | OEZ:42252 | 10 | 50 | 1,3 |
| MD310T2.2B | 2,2 | 5,1 | 7,6 | OEZ:42253 | 10 | 66 | 1,3 |
| MD310T3.7B | 3,7 | 9 | 13,5 | OEZ:42255 | 20 | 120 | 2,5 |
| MD310T5.5B | 5,5 | 13 | 19,5 | OEZ:42256 | 25 | 195 | 2,5 |
| MD310T7.5B | 7,5 | 17 | 25,5 | OEZ:42257 | 32 | 262 | 4 |
| MD310T11B | 11 | 25 | 37,5 | OEZ:42258 | 40 | 445 | 4 |
| MD310T15B | 15 | 32 | 48 | OEZ:42259 | 63 | 553 | 5,5 |
| MD310T18.5B | 18,5 | 37 | 55,5 | OEZ:42260 | 80 | 651 | 5,5 |
* - Убедитесь, что отключающая способность автоматических выключателей соответствует току короткого замыкания сети.
Встроенный Modbus.
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Встроенный тормозной модуль.
|
Технические характеристики |
||||
|
Электрические характеристики |
||||
|
Напряжение сети |
Us |
В |
380…440 трёхфазное |
|
|
Частота сети |
Fs |
Гц |
50 |
|
|
Характеристики привода |
||||
|
Диапазон выходной частоты |
Fo |
Гц |
0…600 (скалярное управление) 0…300 (векторное управление) |
|
|
Перегрузочная способность по току |
Imax/In |
% |
120 (60мин) 150 (60с) 180 (2с) |
|
|
Пусковой момент |
1Гц/100% (скалярное управление) 0,5Гц/150% (векторное управление) |
|||
|
Диапазон регулирования скорости |
1:50 (скалярное управление) 1:100 (векторное управление) |
|||
|
Точность поддержания скорости |
% |
±1 (скалярное управление) ±0,5 (векторное управление) |
||
|
Законы управления асинхронным двигателем |
Скалярный закон U/f-регулирование Векторное управление потоком без обратной связи по скорости |
|||
|
Условия эксплуатации |
||||
|
Степень защиты |
IP20 |
|||
|
Относительная влажность |
% |
до 95 без конденсации |
||
|
Диапазон рабочих температур |
°C |
-10…+40 |
||
|
Функции преобразователя |
||||
|
Количество предварительно заданных скоростей |
16 |
|||
|
Количество входов-выходов |
Аналоговые входы |
2 (один 0...10В, второй конфигурируется 4…20мА или 0...10В) |
||
|
Дискретные входы |
5 |
|||
|
Аналоговые выходы |
1 (конфигурируемый 0…10В или 0…20мА) |
|||
|
Дискретные выходы |
2 |
|||
|
Релейные выходы |
1 |
|||
|
Коммуникационные возможности |
Встроенные |
Modbus |
||
|
На заказ |
CANlink |
|||
| Аксессуары | |||
| Описание | Артикул | ||
| Плата расширения входов/выходов (5DI,1AI,1AO,1DO,1RO) |
 |
MD310IO1 | |
|
Выносной терминал (RJ45) |
|
MD310-KEY1 |
|
|

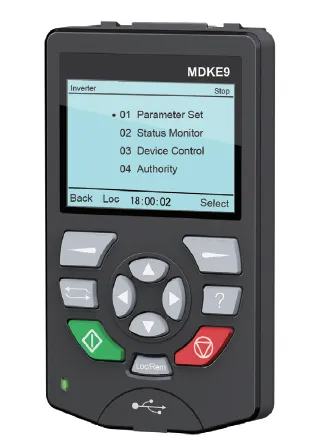

Выносной русскоязычный терминал. Кабель 3м в комплекте. Устанавливается в монтажное основание CP600-BASE1 |
|
MDKE9 | |
|
Переменный резистор на дверь шкафа IP66 (4,7кОм) |
XB5AD912R4K7 | ||
| Дополнительное оборудование | |||||||
 |
|
 |
|
 |
 |
 |
|
| Артикул | Дроссель dU/dt | Дроссель моторный | Синус-фильтр | Дроссель сетевой | Тормозное сопротивление | Тормозное сопротивление для ПТО | Тормозной модуль |
| MD310T0.4B | ID FL-dU/dt-2,8 | ID FL-m6,3 | ID FL-SF2,5 | ID FL-s3 c | ID BRW64R450 | ID BRW64R450 | Встроен |
| MD310T0.7B | ID FL-dU/dt-2,8 | ID FL-m6,3 | ID FL-SF2,5 | ID FL-s4 c | ID BRW64R450 | ID BRW64R450 | Встроен |
| MD310T1.5B | ID FL-dU/dt-4,9 | ID FL-m6,3 | ID FL-SF4,5 | ID FL-s6 c | ID BRW64R280 | ID BRW75R280 | Встроен |
| MD310T2.2B | ID FL-dU/dt-7 | ID FL-m10 | ID FL-SF6,5 | ID FL-s8 c | ID BRW64R280 | ID BRW75R280 | Встроен |
| MD310T3.7B | ID FL-dU/dt-13 | ID FL-m11 | ID FL-SF13 | ID FL-s12 | ID BRW64R150 | ID BRW75R150 | Встроен |
| MD310T5.5B | ID FL-dU/dt-17 | ID FL-m16 | ID FL-SF18 | ID FL-s16 | ID BRW64R100 | ID BR3WR100 | Встроен |
| MD310T7.5B | ID FL-dU/dt-21 | ID FL-m20 | ID FL-SF18 | ID FL-s20 | ID BRW75R70 | ID BR4W6R70 | Встроен |
| MD310T11B | ID FL-dU/dt-33 | ID FL-m34 | ID FL-SF32 | ID FL-s30 | ID BR1W5R45 | ID BR6WR45 | Встроен |
| MD310T15B | ID FL-dU/dt-40 | ID FL-m40 | ID FL-SF42 | ID FL-s40 | ID BR1W5R45 | ID BR9W2R32_3 | Встроен |
| MD310T18.5B | ID FL-dU/dt-49 | ID FL-m54 | ID FL-SF42 | ID FL-s50 | ID BR1W5R30 | ID BR9W2R26 | Встроен |

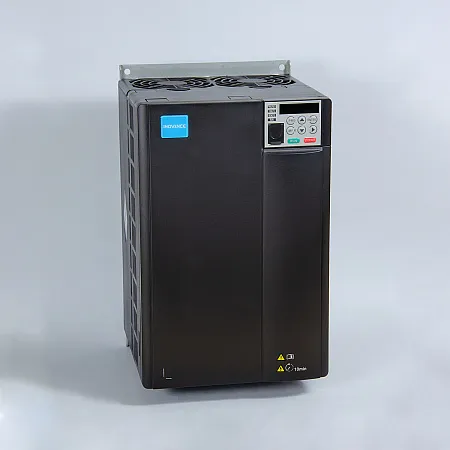

Inovance MD310T0.4B…MD310T2.2
| Размеры, мм | |||
| H | W | D | |
| Inovance MD310T0.4B…MD310T0.7B | 128 | 108 | 148 |
| Inovance MD310T1.5B…MD310T2.2B | 128 | 108 | 158 |
Inovance MD310T3.7B…MD310T18.5B
| Размеры, мм | |||
| H | W | D | |
|
Inovance MD310T3.7B…MD310T5.5B |
209 | 130 | 164 |
|
Inovance MD310T7.5B…MD310T11B |
260 | 140 | 171 |
| Inovance MD310T15B…MD310T18.5B | 298 | 180 | 175,5 |
