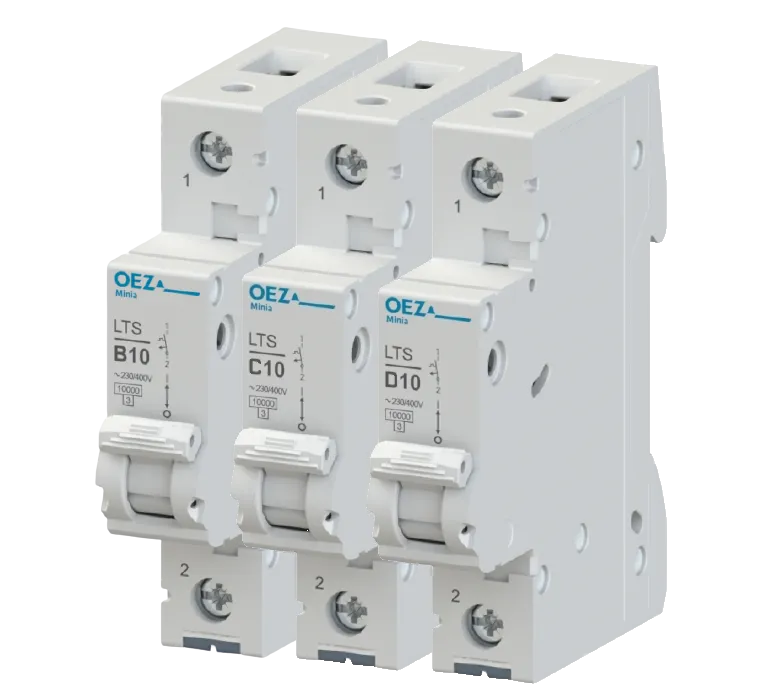

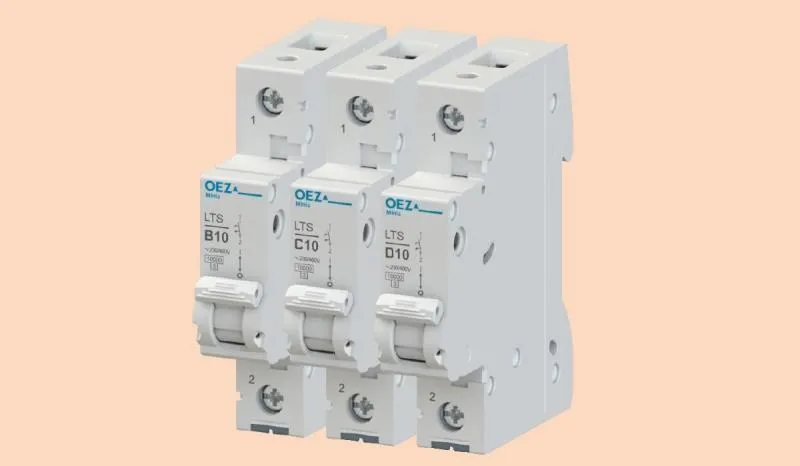

Характеристики автоматических выключателей (кривые отключения) обозначаются буквами MA, Z, К, D, B, C. В Российских стандартах приводятся требования только для характеристик B, C и D, при эксплуатации квалифицированным персоналом (ГОСТ Р 50345). В случаях эксплуатации не квалифицированным персоналом требований не предусмотрено (ГОСТ Р 51327). Согласно европейских норм значения токов отключения расходятся в зависимости места эксплуатации (сертификата). Для автоматических выключателей, допускающих эксплуатацию в сетях переменного и постоянного тока, кривые пересчитываются при использовании в сети постоянного тока. Уточняйте значения кривых отключения выбранных автоматов для проведения точных расчетов.

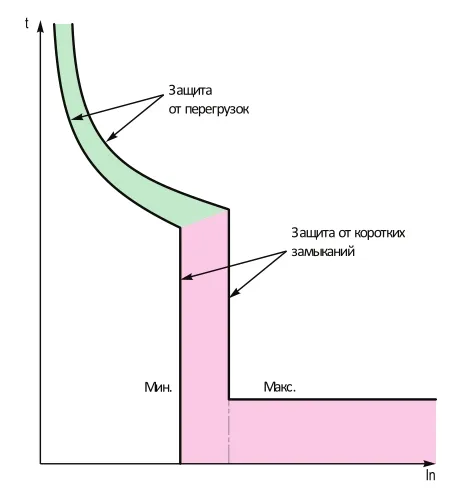

График кривой отключения

На графике кривой отключения показана зависимость времени отключения автоматического выключателя (вертикальная ось) от протекающего через него тока (горизонтальная ось). График разделён двумя линиями, которые определяют разброс времени срабатывания тепловой и электромагнитной защит. Кривые отключения автоматических выключателей состоят из двух частей:
— зона срабатывания защиты от перегрузок (тепловой расцепитель);
— зона срабатывания защиты от коротких замыканий (электромагнитный расцепитель).

Характеристики срабатывания (отключения) и эксплуатации установлены в российских и международных стандартах на автоматические выключатели:
— DIN VDE 0641 часть 11/8.92 (DIN немецкий промышленный стандарт, VDE технические правила общества немецких электриков);
— EN 60898, EN 60947 (EN европейский стандарт);
— IEC 60898, IEC 60947 (IEC международная электротехническая комиссия);
— ГОСТ Р 50345 (ГОСТ Р государственный стандарт Российской Федерации)

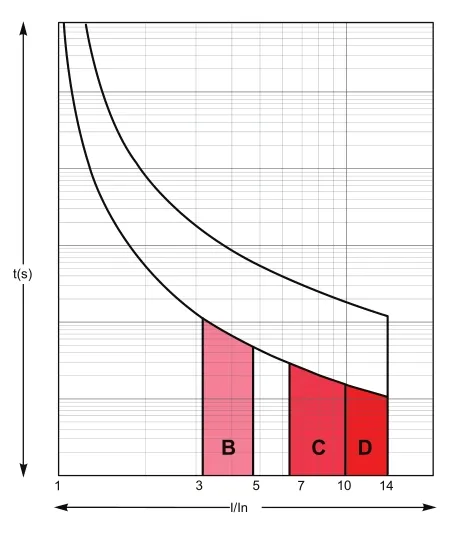

Кривые отключения
На графиках указаны предельные значения срабатывания автоматических выключателей при коротком замыкании в зависимости от кривой отключения.
