Как устроен сейсмостойкий шкаф: система усиления МК-20

Из чего состоит система сейсмического усиления

В систему входят два основных элемента:
• комплект сейсмостойкости из листовой стали толщиной 2 мм;
• сейсмостойкий цоколь из листовой стали толщиной 4 мм.

Они выполняют разные задачи: комплект повышает пространственную жёсткость каркаса, а цоколь усиливает его основание. Поэтому для сейсмостойкого решения эти аксессуары применяются совместно.

Как диагональные усилители защищают каркас от перекоса

Каркас напольного шкафа представляет собой прямоугольную рамную конструкцию. При боковом воздействии его верхняя часть стремится сместиться относительно основания. Без панелей и усилителей прямоугольная рама может перекашиваться и принимать форму параллелограмма.

При этом важна не только прочность отдельных стоек и соединений, но и пространственная жёсткость всей конструкции — способность каркаса сопротивляться изменению формы.
Диагональный элемент делит прямоугольный участок рамы на треугольники. В отличие от прямоугольника, треугольник не может изменить форму без изменения длины одной из сторон.

Раскос соединяет противоположные участки каркаса и препятствует их смещению относительно друг друга. В результате рама лучше сопротивляется перекосу при боковой нагрузке. Такой принцип применяется не только в электротехнических шкафах, но и в фермах, башнях и других рамных конструкциях.

Схематичный перекос прямоугольного каркаса при боковом воздействии		Схематичное расположение диагональных раскосов



Зачем нужен сейсмостойкий цоколь

Диагональные элементы препятствуют перекосу каркаса, но для работы всей конструкции требуется жёсткое основание. Его формирует сейсмостойкий цоколь из листовой стали толщиной 4 мм. Он усиливает нижнюю часть шкафа и связывает её в единую конструкцию.
В общей силовой схеме раскосы стабилизируют каркас, а цоколь усиливает его основание. Поэтому эти элементы применяются совместно.

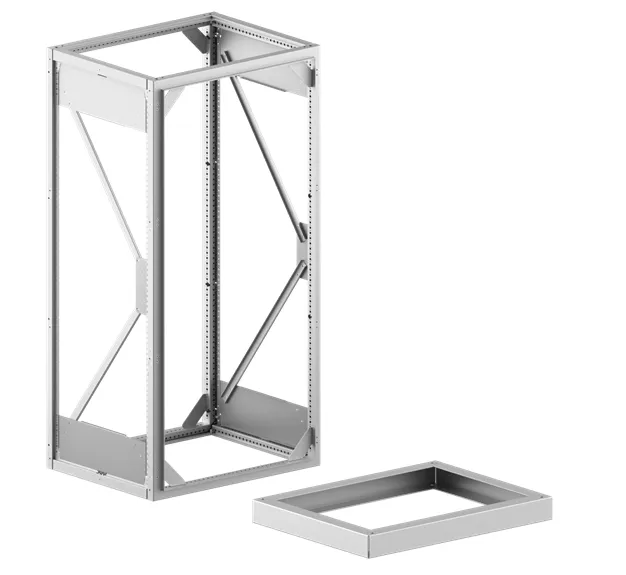

Сейсмостойкий цоколь

Где ещё может быть полезна повышенная жёсткость

Основное назначение такого решения — применение в проектах с требованиями по сейсмостойкости. Однако повышенная жёсткость каркаса может быть востребована и в проектах с дополнительными требованиями к механической прочности — например, в напольных шкафах, где размещаются преобразователи частоты, реакторы, источники бесперебойного питания или аккумуляторные батареи.
При этом дополнительное усиление не увеличивает паспортную грузоподъёмность шкафа: его задача — уменьшить пространственную деформацию каркаса при боковом воздействии.

Итог
Сейсмостойкое решение для стандартного шкафа МК-20 объединяет два отдельных аксессуара: комплект с диагональными раскосами и усиленный цоколь. Раскосы препятствуют перекосу каркаса, цоколь укрепляет его основание, а их совместная работа повышает пространственную жёсткость шкафа при боковом воздействии.
