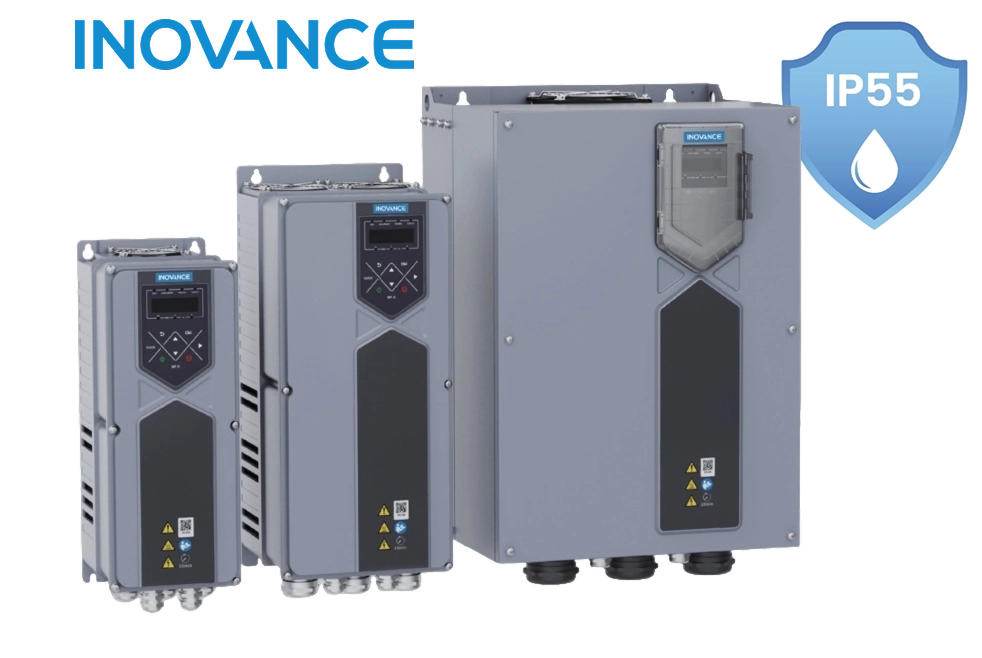

Inovance MD520-IP55: обзор защищенного привода для самых тяжелых условий эксплуатации

Стандартные преобразователи частоты со степенью защиты IP20/21 требуют установки в электрический шкаф с климатическим оборудованием. Но как быть, если производство связано с бетонной пылью, водяными брызгами или агрессивными испарениями, а места для отдельного шкафа не предусмотрено? Ответ — использовать модели с повышенной степенью защиты, где на сцену выходит новая серия Inovance MD520-IP55, рассчитанная на мощности от 7,5 до 90кВт.

В чем разница между IP54 и IP55?

Степень защиты IP (Ingress Protection Rating) — это международный стандарт, описывающий, насколько корпус защищает электронику от внешних воздействий.
• Первая цифра (5): Защита от пыли. Пыль может проникать внутрь устройства, но её количество не нарушает работу устройства. Прямой контакт с токоведущими частями исключен.
• Вторая цифра (4 или 5): Защита от влаги.
4 — защита от брызг, падающих в любом направлении.
5 — защита от водяных струй с любого направления. Например, при мойке оборудования из шланга.

Разница между IP54 и IP55 кажется небольшой, но она критична: IP55 позволяет безопасно мыть оборудование, что принципиально важно в пищевой промышленности или на грязных производствах.

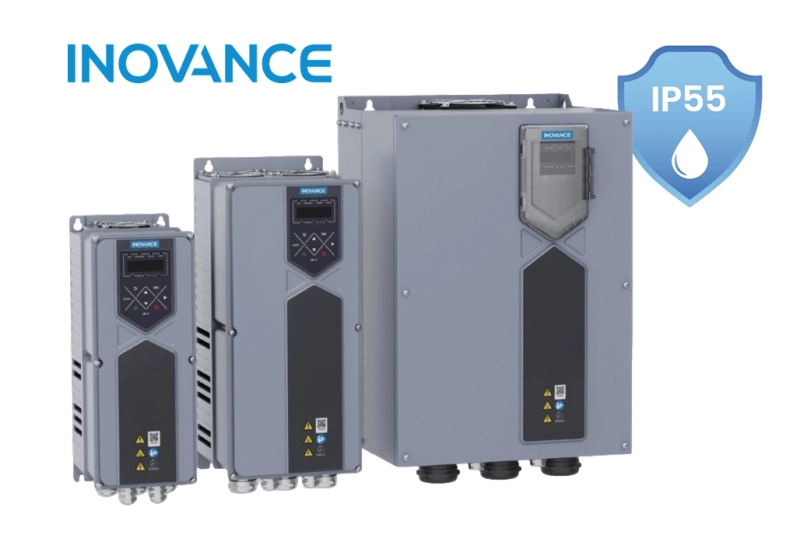

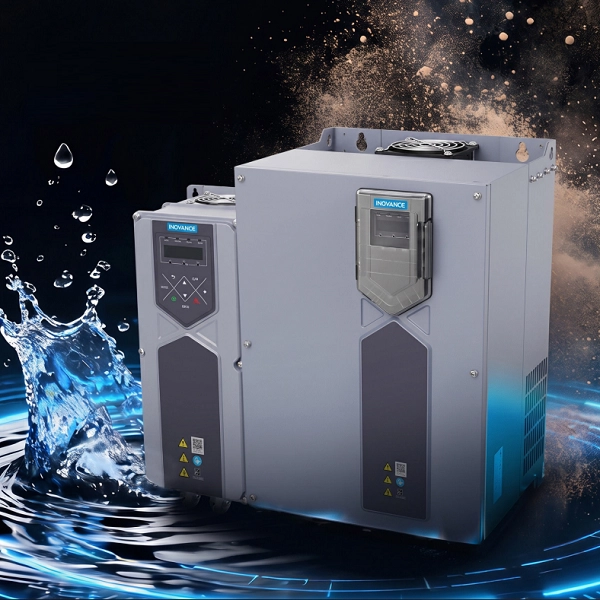

Обзор модели MD520-IP55

Стандартная серия MD520 Inovance со степенью защиты IP20 уже давно завоевала популярность благодаря надежным компонентам, поддержке сетевых протоколов и богатому набору функций.

Версия MD520-IP55 — это не просто тот же преобразователь в другом корпусе, а инженерно-переработанное решение.

Конструктивные особенности

Главная проблема создания преобразователя частоты с IP55 — отвод тепла. В таких преобразователях корпус должен быть герметичен, но отвод тепла обеспечен в полной мере. В Inovance MD520-IP55 применена двойная система охлаждения.

Платы управления и силовые компоненты находятся в герметичном корпусе из литого алюминия до 30кВт и в корпусе из листового металла от 37 до 90кВт, что уже позволяет отводить значительную часть тепла естественным способом.

Алюминиевый радиатор, DC дроссель и силовые конденсаторы находятся в отдельном отсеке, тепло откуда отводится с помощью воздушного потока специального вентилятора.

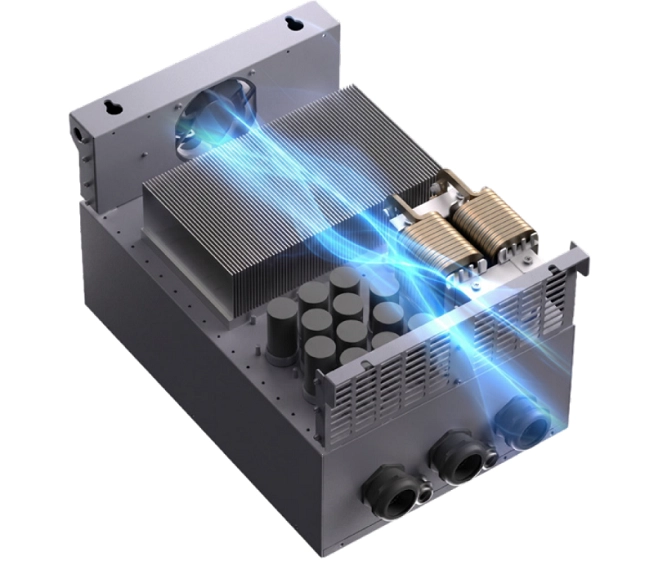

Воздушный канал в MD520-IP55

Ключевые преимущества Inovance MD520-IP55

• Экономия на инфраструктуре
Для ПЧ с IP20 нужен шкаф с системой вентиляции или кондиционирования, особенно если рядом вибрация, пыль или жара. Стоимость шкафа с охлаждением может составлять 30–50% от стоимости самого преобразователя. С MD520-IP55 достаточно подготовленного места рядом с двигателем. Установка в непосредственной близости к двигателю так же сокращает затраты на дорогие кабели.

• Устойчивость к жестким условиям
Печатные платы с конформным покрытием защищает дорожки от коррозии, которая неизбежна при высокой влажности или наличии в воздухе солей и химикатов. Изолированный воздушный канал препятствует попаданию пыли на электронные компоненты и силовые модули.

• Встроенный функционал
MD520-IP55 наследует все преимущества программной платформы Inovance MD520.

• Поддержка основных промышленных протоколов: Modbus-RTU, CANopen, Profinet, EtherCAT, Ethernet/IP, Modbus-TCP
• Продвинутое векторное управление: высокий стартовый момент до 200% и регулирование скорости в диапазоне 1:500 без энкодера.
• Встроенные функции ведущий-ведомый и управление механическим тормозом.

Где необходимо применять IP54/IP55?

Если в производственном цехе есть металлическая пыль, водяной туман или агрессивные газы — стандартный преобразователь IP20 в этом месте долго не проживет. Рассмотрим типичные сценарии применения для MD520-IP55.

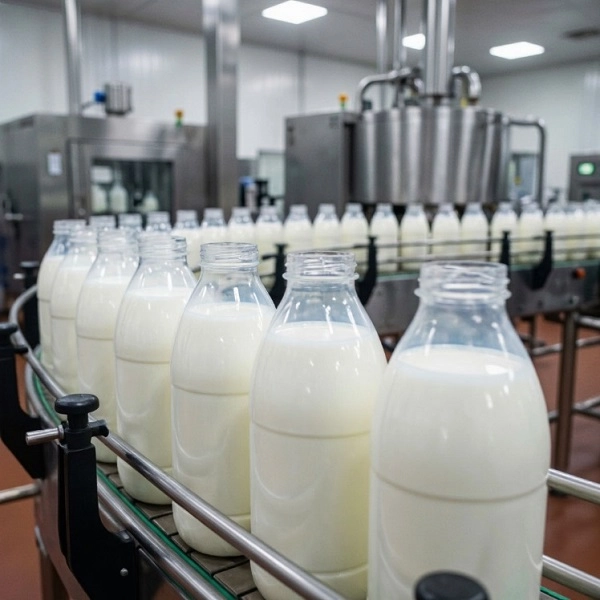

Пищевая промышленность и напитки

Управление конвейерами, мешалками, насосами.
Проблема: Ежедневная санитарная обработка. Оборудование моют из шлангов с пеной и водой под давлением.
Решение: Корпус IP55 позволяет переживать регулярные мойки. Отсутствие вентиляционных решеток предотвращает всасывание влажного воздуха и развитие плесени внутри ПЧ.





Деревообработка и производство мебели

Привод пилорам, шлифовальных станков, аспирационных систем.
Проблема: мелкодисперсная древесная пыль. Она не только оседает на платах, вызывая перегрев и КЗ, но и пожароопасна.
Решение: герметичный корпус MD520-IP55 исключает попадание пыли внутрь. Силовые клеммы также изолированы внутри, что повышает общую безопасность.

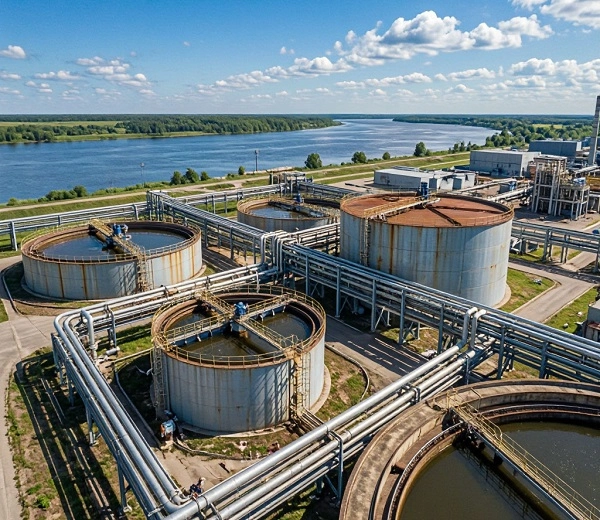

Очистные сооружения и водоснабжение

Управление насосами, воздуходувками, скребками отстойников.
Проблема: 100% влажность, испарения сероводорода и хлора, коррозия.
Решение: только защищенные платы и закрытый корпус. Стандартный IP20 в таких условиях выходит из строя за сезон из-за окисления контактов.

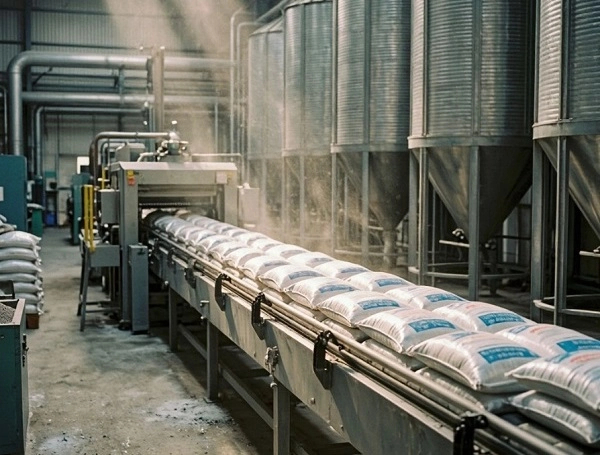

Производство строительных материалов - цемент, кирпич, бетон.

Конвейеры, дробилки, дозаторы.
Проблема: цементная пыль — убийца электроники №1. Она проникает везде и затвердевает при попадании влаги.
Решение: установка MD520-IP55 рядом с дробилкой или с узлом дозирования, не опасаясь облака цемента.




Переход на преобразователи частоты со степенью защиты IP55 — это современный тренд, направленный на децентрализацию систем управления и повышение её живучести.

Inovance MD520-IP55 занимает в этой нише прочную позицию. Он предлагает уровень защиты, требуемый для самых различных отраслей. При этом, благодаря проверенной платформе, пользователь получает мощный инструмент управления двигателем готовый работать там, где обычная электроника сдается.

MD520‑IP55: отвечаем на главные вопросы

— Можно ли мыть MD520‑IP55 из шланга?
Да. Степень защиты IP55 допускает воздействие водяных струй с любого направления — это критично для пищевой промышленности и производств с регулярной мойкой.


— Нужен ли отдельный шкаф для MD520‑IP55?
Нет, герметичный корпус и изолированный воздушный канал позволяют устанавливать преобразователь рядом с двигателем.


— Какие протоколы поддерживает MD520‑IP55?
Modbus‑RTU, CANopen, Profinet, EtherCAT, Ethernet/IP, Modbus‑TCP.


— Подойдёт ли MD520‑IP55 для работы при высокой запылённости (цемент, деревообработка)?
Да. Пыль может проникать в корпус только в ограниченном количестве, не нарушающем работу устройства. Изолированный воздушный канал не даёт пыли попадать на платы и силовые модули.


— Какой диапазон мощностей у серии MD520‑IP55?
От 7,5 до 90 кВт.


— Что даёт векторное управление без энкодера в этой серии?
Высокий стартовый момент до 200% и регулирование скорости в диапазоне 1:500 без датчика обратной связи. Это удобно, когда установка энкодера невозможна или экономически нецелесообразна.
