Расход воздуха вентиляторов: как сравнивать правильно

Как производители указывают расход воздуха

Расход воздуха зависит не только от самого вентилятора, но и от элементов, через которые проходит воздушный поток: решетки и фильтра.
Из-за этого одна и та же модель может иметь несколько значений расхода воздуха для разных условий работы.

Одинаковое значение м³/ч у разных производителей также может относиться к разным условиям измерения. В результате сравнение вентиляторов только по одному значению расхода воздуха не всегда показывает, как система будет работать в реальной эксплуатации.

Для корректной оценки расхода воздуха вентилятора в разных условиях эксплуатации в вентиляторах Clims Slider и Clims Flip значения расхода воздуха указываются отдельно:

• для свободного потока;
• для работы со стандартным фильтром.

В каталогах можно встретить следующие обозначения:
Формулировка	Перевод
Free air flow Free blowing Air flow with filter mat Air flow with exhaust filter       Duct-free airflow	Свободный поток воздуха Свободный поток Расход воздуха с фильтром Расход воздуха с выпускным фильтром    Бесканальная подача воздуха

Даже похожие по смыслу параметры у разных производителей могут измеряться в разных условиях. При сравнении важно обращать внимание не только на значение м³/ч, но и на описание режима измерения.

Почему значения расхода отличаются

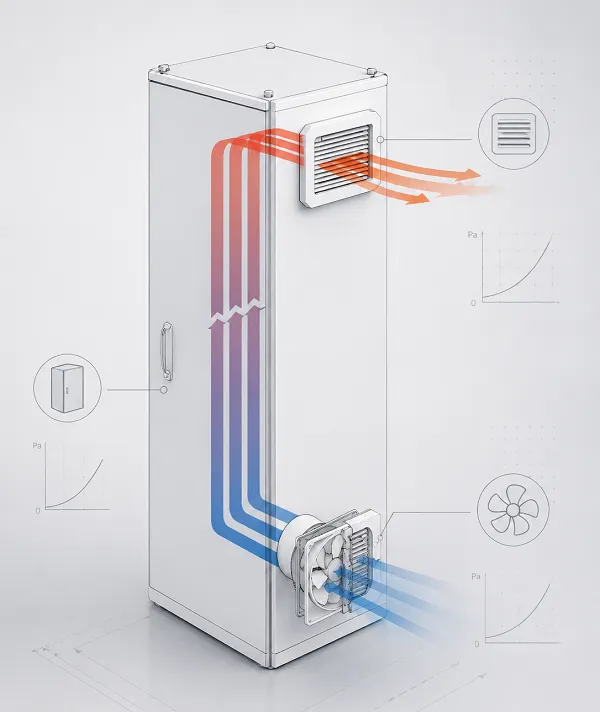

Каждый элемент системы вентиляции создает сопротивление воздушному потоку. Чем выше сопротивление, тем ниже итоговый расход воздуха. Даже на одной модели разница может быть значительной.


Например, для одной из моделей Clims значения расхода воздуха составляют:

• только вентилятор — 1785 м³/ч (50 Гц);
• свободный поток — 1150 м³/ч (50 Гц);
• со стандартным фильтром — 750 м³/ч (50 Гц).

Часть расхода воздуха теряется на преодоление сопротивления:

• решетки;
• фильтра;
• выпускной решетки;
• выпускного фильтра.

При сравнении характеристик важно понимать, в каких условиях измерялся расход воздуха. Без этого вентиляторы с похожими значениями м³/ч могут заметно отличаться по эффективности в эксплуатации.

Что показывает расход воздуха «с выпускным фильтром»

В каталогах европейских производителей часто отдельно указывается расход воздуха:

• с выпускным фильтром;
• или с вытяжной решеткой.

Такой формат позволяет оценить, как дополнительное сопротивление на вытяжке влияет на работу системы вентиляции.
При этом значение “с выпускным фильтром” не означает готовый расход воздуха для любого шкафа. На итоговую производительность влияют:

• внутренняя компоновка;
• плотность установки оборудования;
• кабельные каналы;
• организация притока и вытяжки воздуха;
• степень загрязнения фильтра.

Такие значения скорее можно рассматривать как контрольную конфигурацию измерения, а не как универсальный результат для любой системы вентиляции шкафа.

На какие значения смотреть при выборе

Для корректного сравнения вентиляторов желательно учитывать одинаковые условия измерения. Например:

• свободный поток корректно сравнивать только со свободным потоком;
• расход воздуха с фильтром — только с аналогичными значениями с фильтром;
• значения для сети 50 Гц — с другими значениями для 50 Гц.

Если вентилятор будет работать с фильтром, практичнее ориентироваться на значения расхода воздуха с учетом фильтра, а не только на максимальные показатели свободного потока. В характеристиках Clims отдельно указываются значения свободного потока и расхода воздуха со стандартным фильтром. Это позволяет точнее оценивать работу вентилятора в реальных условиях эксплуатации. При сравнении оборудования разных производителей важно учитывать, что в каталогах и карточках товара могут указываться разные режимы измерения расхода воздуха.

Почему обслуживание фильтра влияет на расход воздуха

По мере загрязнения фильтра сопротивление воздушному потоку увеличивается, а расход воздуха снижается.
По этой причине в эксплуатации важна не только производительность вентилятора, но и удобство обслуживания фильтра.

В сериях Clims Slider и Clims Flip замена фильтра выполняется:

• без инструмента;
• с доступом спереди.

Конструкции отличаются способом доступа к фильтру:

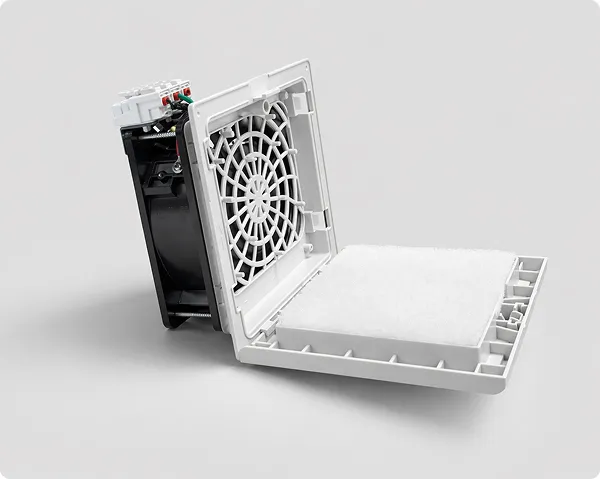

  • Clims Flip — откидная решетка (flip grille — hinged grille)

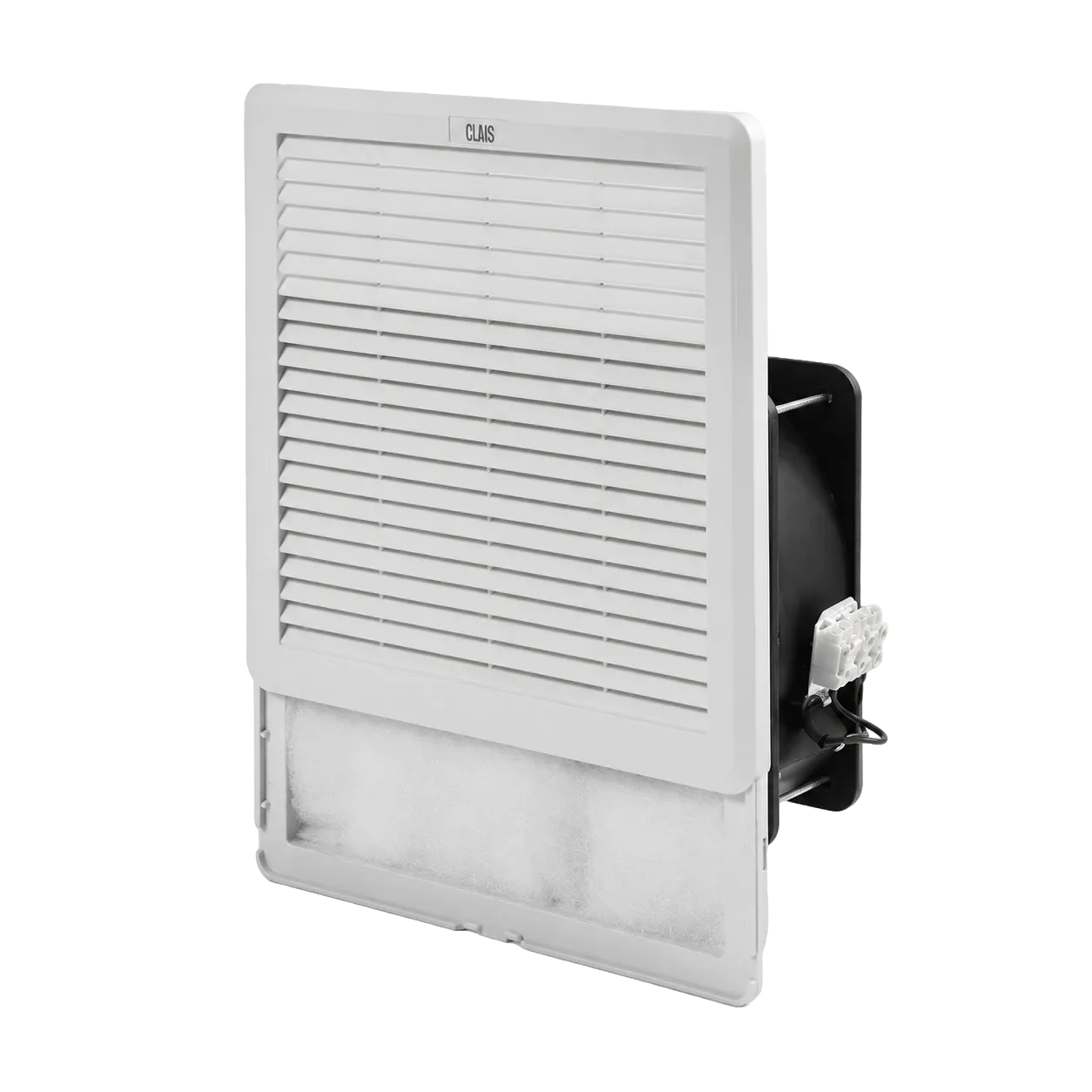

• Clims Slider — сдвижная решетка (slider grille — sliding grille)

Быстрый доступ к фильтру упрощает регулярное обслуживание и помогает поддерживать стабильный расход воздуха в процессе эксплуатации.

Модели и характеристики вентиляторов

Подробные характеристики Clims Slider и Clims Flip, включая значения расхода воздуха для различных режимов работы, доступны в каталоге на нашем сайте.
