Какую характеристику предохранителя выбрать?
Для надежной защиты электрооборудования применяются предохранители. Плавкие вставки могут иметь разные характеристики срабатывания, поэтому для разного типа оборудования необходимо выбирать предохранители с соответствующими характеристиками.
Токовременные характеристики: что показывает график и как его читать

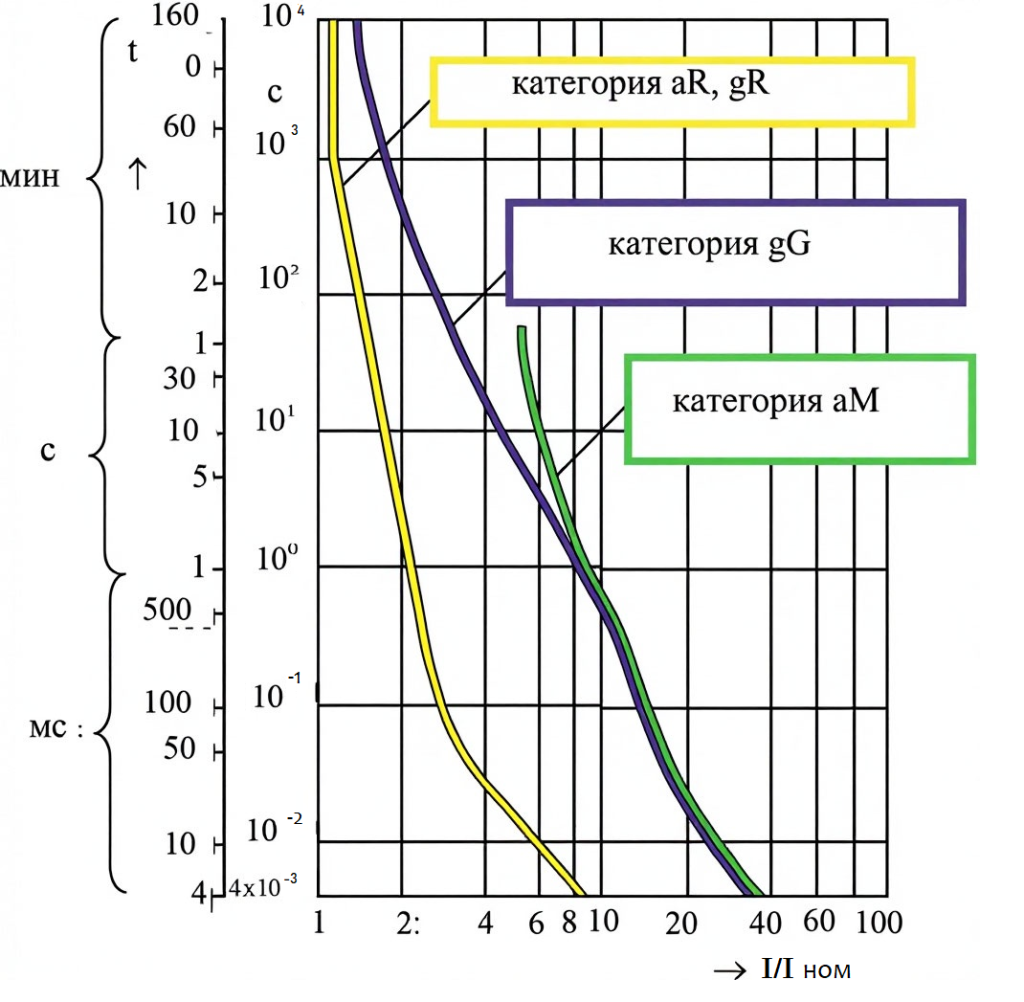

Предохранитель предназначен для защиты электрооборудования. Это достигается путем разрыва цепи при достижении тока максимальных значений. Для определения этих токов и времени их достижения, эти данные сводятся в график – токовременные характеристики. На этом графике представлена зависимость времени плавления плавкой вставки предохранителя от тока проходящего через нее. Для удобства в международных стандартах эти графики унифицированы и применяется двойная логарифмическая шкала. По оси Х (горизонтальная) указывается кратность тока: действующий ток по отношению к номинальному (I/Iном). По оси Y (вертикальная) – время перегорания плавкой вставки.
1. Зона перегрузки (тепловая защита). При небольших превышениях тока (например, в 1,2–2 раза) предохранитель срабатывает с длительной задержкой по времени. Время срабатывания обратно пропорционально току: чем больше перегрузка, тем быстрее он сработает.
2. Зона короткого замыкания (КЗ). При токах в десятки и сотни раз выше номинала (токи короткого замыкания) предохранитель срабатывает за доли секунды, чтобы предотвратить возгорание и повреждение электрооборудования.
Буквенная маркировка характеристик: что означают комбинации gG, aM, gR и другие
Характеристика срабатывания обозначается двумя буквами:
- Первая буква (прописная) означает принцип работы в зоне перегрузки. Буква «g» означает срабатывание во всем диапазоне нагрузок. Предохранитель может отключать все токи от наименьшего тока плавления до тока отключающей способности. Или буква «a», которая означает срабатывание при определенных токах перегрузки. Предохранитель может отключать только токи многократно превышающие номинальный ток.
- Вторая буква (заглавная) указывает принцип работы в зоне токов короткого замыкания. Обычно буква указывает конкретную сферу применения.
Для удобства на международном уровне характеристики предохранителей для различных применений были стандартизированы. В таблице представлены наиболее часто встречающиеся характеристики.
|
Характеристика |
Описание |
Где применяется |
|
gG |

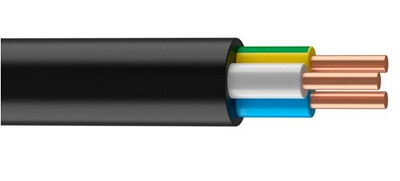

Срабатывание во всем диапазоне нагрузок. Для общего применения, для защиты кабелей и линий передач. |
|
|
aM |

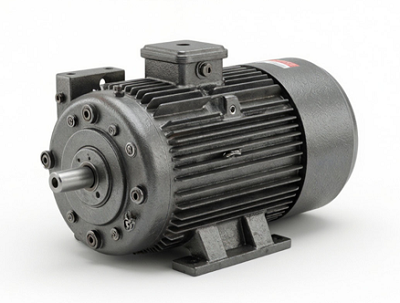

Срабатывание при определенных тока перегрузки, во всем диапазоне токов короткого замыкания. Для защиты электрических двигателей. |
|
|
gR |

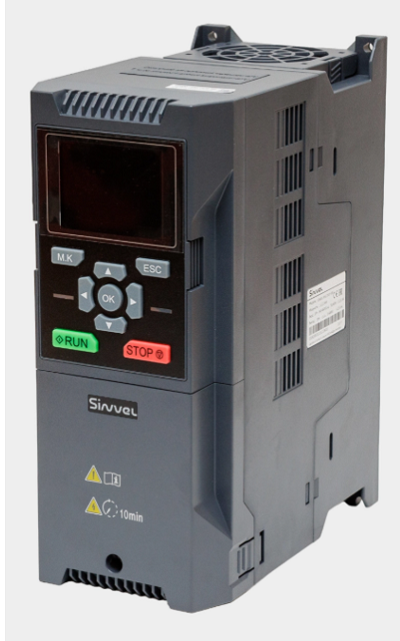

Срабатывание во всем диапазоне нагрузок. Для защиты полупроводниковых элементов: выпрямители, инверторы, преобразователи частоты и прочее. |
|
|
aR |
Срабатывание при определенных токах перегрузки, во всем диапазоне токов короткого замыкания. Для защиты полупроводниковых элементов от токов короткого замыкания: выпрямители, инверторы, преобразователя частоты и прочее. |
|
|
gS |
Срабатывание во всем диапазоне нагрузок. Для защиты полупроводниковых элементов: выпрямители, инверторы, преобразователя частоты и прочее. Срабатывание медленнее чем у характеристики gR. |
|
|
aBAT |

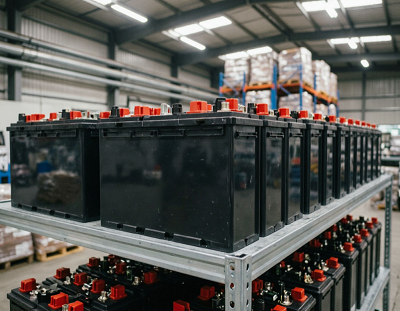

Срабатывание во всем диапазоне токов КЗ. Защита аккумуляторных батарей при токах короткого замыкания. |
|
|
gBAT |
Срабатывание во всем диапазоне токов перегрузки и короткого замыкания. Защита аккумуляторных батарей при токах перегрузки и короткого замыкания. |
|
|
gPV |

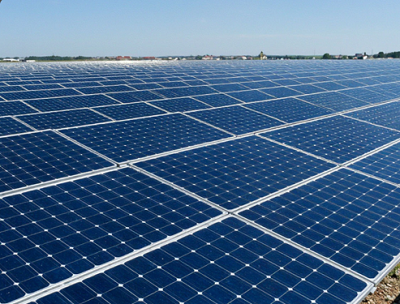

Срабатывание во всем диапазоне нагрузок. Для защиты фотоэлектрических систем (солнечные панели). |
|
Как подобрать предохранитель для защиты электрооборудования
Для надежной защиты сети и электрооборудования следует придерживаться рекомендациям:
- Необходимо определить тип защищаемого электрооборудования и его режимы работы.
- Подобрать предохранитель с характеристикой срабатывания из списка утвержденных международными стандартами или подобрать предохранитель руководствуясь его токовременными характеристиками.

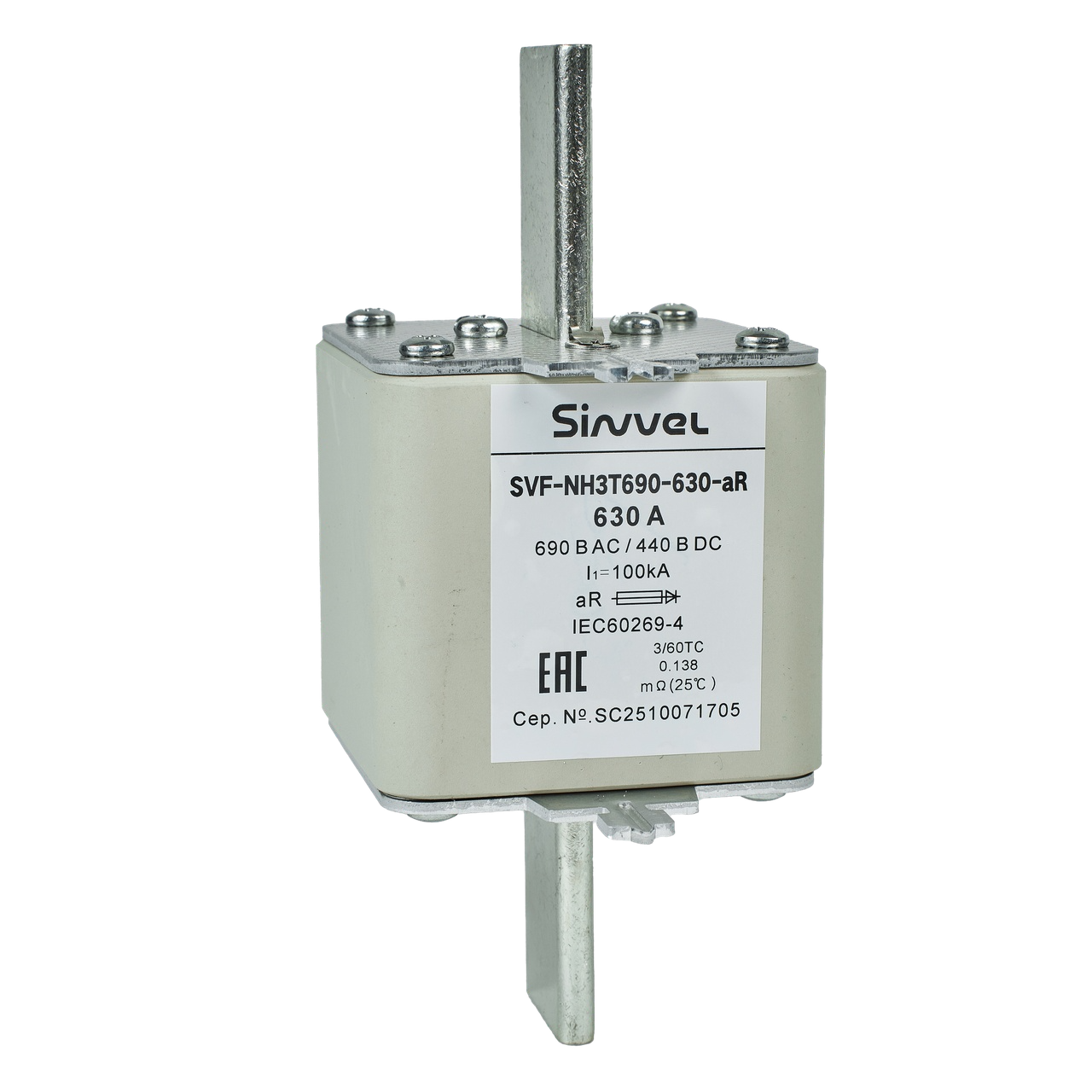

В номенклатуре Sinvel представлен широкий выбор предохранителей для защиты основных типов нагрузки: кабельные линии, полупроводниковые элементы, аккумуляторные батареи и фотоэлектричские системы. Широкий выбор номинальных токов, напряжений, характеристик и исполнений позволяет подобрать предохранители для самых требовательных применений.
Для заказа предохранителей и получения технической консультации обращайтесь на сайт www.sinvel.ru или к эксклюзивному дистрибьютору Sinvel в РФ – АйДи-Электро.
