Для управления движением и логики123
ПЛК Inovance – это компактные решения для задач от простой логики до сложного управления движением: упаковка, станки с ЧПУ, контроль и автоматизация производства.
Преимущества:
Особенности:
- вертикальные и горизонтальные формы исполнения
- гибкость конфигурации корзин
- разнообразная линейка модулей расширения
- модели со встроенными релейными выходами
- модули расширения GS со степенью защиты IP67
- поддержка современных интерфейсов и протоколов коммуникации
- Бесплатное ПО - Autoshop и Inoproshop(на основе Codesys 3.5)
- поддержка всех современных языков МЭК
- карты расширения GE на головном CPU
- модели с EtherCAT на борту
- встроенные высокоскоростные входы/выходы (200кГц)
- push-in зажимные клеммы
- поддержка до 256 осей (контроллеры AC)
CPU
| Таблица выбора | |||||||||||||||||
| Артикул |
Входы/ Выходы |
Высокоск. входы/ выходы |
Логика выходов |
Кол-во осей |
RS485 | RS232 |
Ether net |
Ether cat |
USB |
Modbus TCP |
Modbus RTU/ASC |
Ether CAT |
Ethernet/ IP |
Profinet (slave) |
OPC UA |
ПО |
Модули и карты расширения |
| 8/8 | 8/4 |
NPN |
4 | 1 | 1 | -- | -- | 1 | • | Autoshop |
GL20, GE20 |
||||||
| Easy302-0808TN | 8/8 | 8/8 | NPN |
5 |
1 | 1 | -- | -- | 1 | • | Autoshop | GL20, GE20 | |||||
| Easy320-0808TN | 8/8 | 8/8 | NPN | 5 | 1 | -- | 2 | -- | 1 | • | • | • | • | • | Autoshop |
GL20, GE20 |
|
| Easy320-0808TP | 8/8 | 8/8 | PNP | 5 | 1 | -- | 2 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE20 | |
| Easy521-0808TN | 8/8 | 8/8 | NPN | 8 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| Easy521-0808TP | 8/8 | 8/8 | PNP | 8 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| Easy522-0808TN | 8/8 | 8/8 | NPN | 16 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| Easy522-0808TP | 8/8 | 8/8 | PNP | 16 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| Easy523-0808TN | 8/8 | 8/8 | NPN | 32 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| Easy523-0808TP | 8/8 | 8/8 | PNP | 32 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE20 |
| AM320-0808TN | 8/8 | 8/8 | NPN | 4 | 1 | -- | 2 | -- | 1 | • | • | • | • | • | Inoproshop | GL20, GE20 | |
| AM320-0808TP | 8/8 | 8/8 | PNP | 4 | 1 | -- | 2 | -- | 1 | • | • | • | • | • | Inoproshop | GL20, GE20 | |
| AM521-0808TN | 8/8 | 8/8 | NPN | 8 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Inoproshop | GL20, GR10, GE20 |
| AM521-0808TP | 8/8 | 8/8 | PNP | 8 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Inoproshop | GL20, GR10, GE20 |
| AM522-0808TN | 8/8 | 8/8 | NPN | 16 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Inoproshop | GL20, GR10, GE20 |
| AM522-0808TP | 8/8 | 8/8 | PNP | 16 | 1 | -- | 2 | 1 | 1 | • | • | • | • | • | • | Inoproshop | GL20, GR10, GE20 |
| Easy321-2416TN | 24/16 | 8/8 | NPN | 4 | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy321-2416TP | 24/16 | 8/8 | PNP | 4 | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy321-2416ER | 24/16 | 8/0 | Relay | -- | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy321-3624TN | 36/24 | 8/8 | NPN | 4 | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy321-3624TP | 36/24 | 8/8 | PNP | 4 | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy321-3624ER | 36/24 | 8/0 | Relay | -- | 1 | 1 | 1 | -- | 1 | • | • | • | • | • | Autoshop | GL20, GE21 | |
| Easy511-2416TN | 24/16 | 8/8 | NPN | 12 | 1 | 1 | 1 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE21 |
| Easy511-3624TN | 36/24 | 8/8 | NPN | 12 | 1 | 1 | 1 | 1 | 1 | • | • | • | • | • | • | Autoshop | GL20, GR10, GE21 |
| AC702 | 8/4 | 8/4 | NPN | 16 | 1 | 1 | 2 | 1 | 3 | • | • | • | • | • | • | Inoproshop | GR10, GL20 |
| AC703 | 8/4 | 8/4 | NPN | 32 | 1 | 1 | 2 | 1 | 3 | • | • | • | • | • | • | Inoproshop | GR10, GL20 |
| AC801-0221-U0R0 | 3/2 | 3/2 | PNP | 48 | 1 | 1 | 2 | 1 | 4 | • | • | • | • | • | • | Inoproshop | GR10, GL20 |
| AC802-0222-U0R0 | 3/2 | 3/2 | PNP | 128 | 1 | 1 | 2 | 2 | 4 | • | • | • | • | • | • | Inoproshop | GR10, GL20 |
| AC810-0122-U0R0 | 3/2 | 3/2 | PNP | 256 | 1 | 1 | 2 | 2 | 4 | • | • | • | • | • | • | Inoproshop | GR10, GL20 |

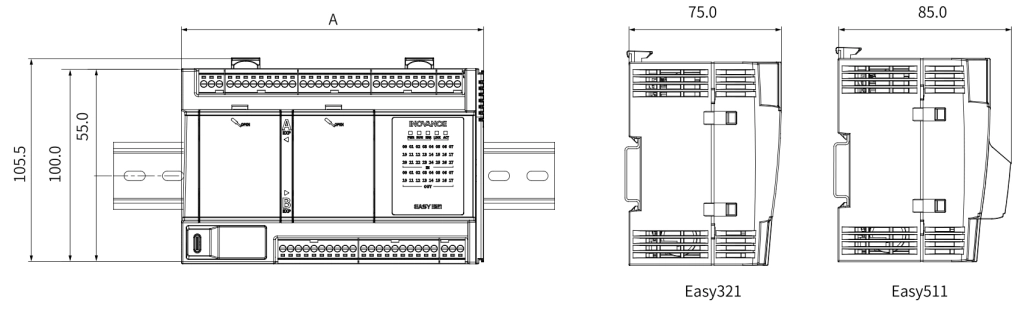

Габаритные размеры

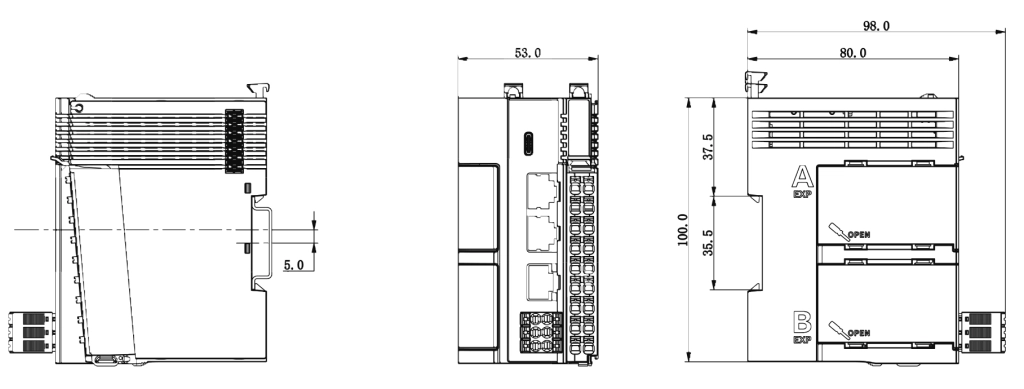

Easy/AM
| Модель | Размер A, мм |
| Easy321-3624ER | 205 |
| Easy321-3624TP | 205 |
| Easy321-3624TN | 205 |
| Easy511-3624TN | 205 |
| Easy321-2416ER | 155 |
| Easy321-2416TP | 155 |
| Easy321-2416TN | 155 |
| Easy511-2416TN |
155 |

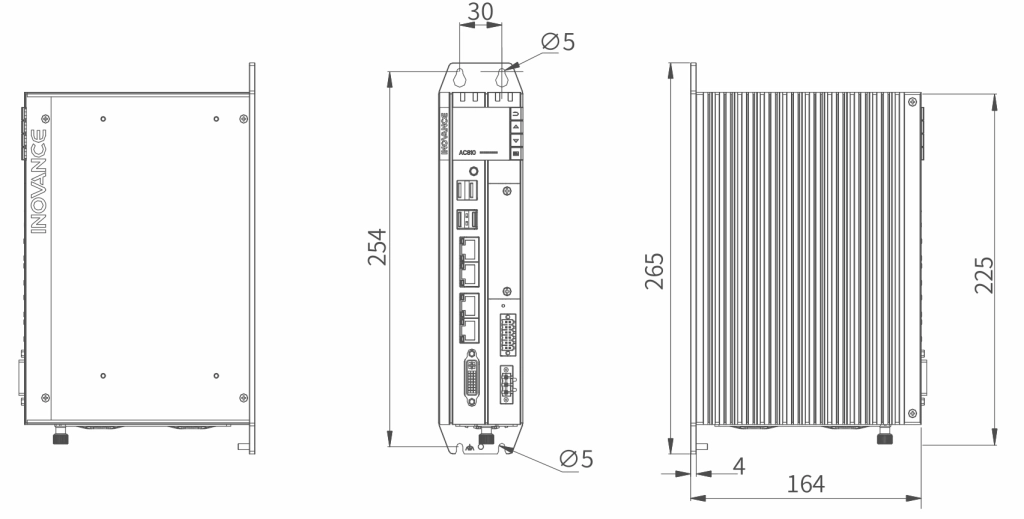

AC
| Модули расширение | |||
| Ариткул | Серия контроллеров | Тип | Описание |
| GL20-0004ER | AM, Easy | Модули дискретных входов/выходов | 4 релейных выхода |
| GL20-0008ER | AM, Easy | Модули дискретных входов/выходов | 8 релейных выходов |
| GL20-0808ETN | AM, Easy | Модули дискретных входов/выходов | 8 входов (NPN/PNP)/ 8 выходов NPN |
| GL20-0008ETN | AM, Easy | Модули дискретных входов/выходов | 8 выходов NPN |
| GL20-0008ETP | AM, Easy | Модули дискретных входов/выходов | 8 выходов PNP |
| GL20-0800END | AM, Easy | Модули дискретных входов/выходов | 8 входов (NPN/PNP) |
| GL20-1600END | AM, Easy | Модули дискретных входов/выходов | 16 входов (NPN/PNP) |
| GL20-3200END | AM, Easy | Модули дискретных входов/выходов | 32 входа (NPN/PNP) |
| GL20-0016ETP | AM, Easy | Модули дискретных входов/выходов | 16 выходов PNP |
| GL20-0016ETN | AM, Easy | Модули дискретных входов/выходов | 16 выходов NPN |
| GL20-0032ETP | AM, Easy | Модули дискретных входов/выходов | 32 выходов PNP |
| GL20-0032ETN | AM, Easy | Модули дискретных входов/выходов | 32 выходов NPN |
| GL20-0404ETP-5V | AM, Easy | Модули дискретных входов/выходов | 4 входа PNP / 4 выхода PNP, 5 В |
| GL20-3200END-M | AM, Easy | Модули дискретных входов/выходов | 32 дискретных входа, компактный |
| GL20-0032ETN-M | AM, Easy | Модули дискретных входов/выходов | 32 дискретных выхода NPN, компактный |
| GL20-3232ETN-M | AM, Easy | Модули дискретных входов/выходов | 32 входа /32 выхода NPN, компактный |
| GL20-2HC | AM, Easy | Модули для энкодеров | 2 канальный счетный модуль AB |
| GL20-2SSI | AM, Easy | Модули для энкодеров | 2 канальный счетный модуль SSI |
| GL20-4AD | AM, Easy | Модули аналоговых входов/выходов | 4 аналоговых входа (ток/напряжение) |
| GL20-4DA | AM, Easy | Модули аналоговых входов/выходов | 4 аналоговых выхода (ток/напряжение) |
| GL20-8ADV | AM, Easy | Модули аналоговых входов/выходов | 8 аналоговых входов (напряжение) |
| GL20-8ADI | AM, Easy | Модули аналоговых входов/выходов | 8 аналоговых входов (ток) |
| GL20-8DAV | AM, Easy | Модули аналоговых входов/выходов | 8 аналоговых выходов (напряжение) |
| GL20-8DAI | AM, Easy | Модули аналоговых входов/выходов | 8 аналоговых выходов (ток) |
| GL20-4PT | AM, Easy | Температурные модули | 4 входа термосопротивлений Pt100, Pt500, Pt1000, Cu100 |
| GL20-4TC | AM, Easy | Температурные модули | 4 входа термопар B, E, J, K, N, R, S, T, |
| GL20-4PT | AM, Easy | Температурные модули | 4 входа термосопротивлений Pt100, Pt500, Pt1000, Cu100 |
| GL20-4TC | AM, Easy | Температурные модули | 4 входа термопар B, E, J, K, N, R, S, T |
| GL20-8TC | AM, Easy | Температурные модули | 8 входа термопар B, E, J, K, N, R, S, T |
| GL20-8TC-PID | AM, Easy | Температурные модули | 8 входа термопар B, E, J, K, N, R, S, T, функция PID |
| GL20-4LC-PID | AM, Easy | Температурные модули | 4 входа термосопротивлений, 4 входа термопар, 8 дискретных выходов PNP, функция PID |
| GL20-2SCOM | AM, Easy | Коммуникационные модули | Интерфейсы RS-485/RS-422/RS-232, 2 шт |
| GL20-2S485 | AM, Easy | Коммуникационные модули | Интерфейсы RS-485, 2 шт |
| GL20-1DNM | AM, Easy | Коммуникационные модули | Модуль DeviceNet мастер, работает с корзиной EtherCAT |
| GL20-RTU-PN | AM, Easy | Удаленная корзина |
Коммуникационная корзина Profinet |
| GL20-RTU-EIP | AM, Easy | Удаленная корзина | Коммуникационная корзина Ethernet/IP |
| GL20-RTU-ECT32 | AM, Easy | Удаленная корзина | Коммуникационная корзина EtherCAT |
| Карты расширения | ||
| Артикул | Описание | Серия контроллеров |
| GE20-4DO-TN | 4 выхода транзисторных NPN, слот А/В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-4DI | 4 входа транзисторных PNP/NPN, слот А/В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-2AD1DA-V | 2 аналоговых входа, 1 выход, потенциальный выход, слот А/В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-2AD1DA-I | 2 аналоговых входа, 1 выход, токовый выход, слот А/В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-232/485-RTC | Порт RS485, 232, часы реального времени, слот В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-232/485 | Порт RS485, 232, слот А/В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-CAN-485 | Порт RS485, CAN, слот А | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-RTC | Часы реального времени, слот В | Easy 30x, 320, 52x, АМ320, 52x |
| GE20-TF | Слот для SD карты, слот В | Easy 30x, 320, 52x, АМ320, 52x |
| GE21-RTU | для настройки удаленной корзины Profinet slave | Easy 321, 511 |
| GE21-TF-RTC | карта памяти, часы реального времени | Easy 321, 511 |
| GE21-CAN-485 | порт RS485, CAN | Easy 321, 511 |
| GE21-4AD1DA-V | 4 аналоговых входа, 1 выход на диапазон напряжение | Easy 321, 511 |
| GE21-4AD1DA-I | 4 аналоговых входа, 1 выход на диапазон ток | Easy 321, 511 |
| GE21-8DI | 8 дискретных входов | Easy 321, 511 |
| GE21-8DO-TN | 8 дискретных выходов NPN | Easy 321, 511 |
| GE21-8DO-TP | 8 дискретных выходов PNP | Easy 321, 511 |
| GE21-232/485-RTC | порт RS485/232, RTC | Easy 321, 511 |
