Почему важно использовать специализированные преобразователи частоты

Общая логика: что отличает специализированный ПЧ от универсального

Универсальные (общепромышленные) преобразователи — это «рабочие лошадки», рассчитанные на стандартные применения: насосы, вентиляторы, конвейеры. Они обеспечивают базовый набор функций, достаточный для большинства простых механизмов. Специализированные серии, напротив, создаются под конкретную технологию. Их отличие проявляется на нескольких уровнях:

• Аппаратная часть. Усиленные силовые модули с повышенной перегрузочной способностью (до 200%), защитные покрытия плат для агрессивных сред, встроенные тормозные прерыватели и дроссели, специализированные интерфейсы для подключения отраслевых датчиков - давления, температуры, скорости.
• Программное обеспечение. Встроенные алгоритмы, заменяющие внешние контроллеры: ПИД-регуляторы с отраслевой логикой, функции антираскачки, позиционирования, управления механическим тормозом.
• Эксплуатационная готовность. Сокращение времени настройки с нескольких часов до нескольких минут благодаря предустановленным макросам и специализированным группам параметров, а также снижение совокупной стоимости решения за счёт отказа от внешних ПЛК и дополнительного оборудования.

Три случая из практики: почему универсальный преобразователь частоты — может стать врагом вашего оборудования. Чтобы понять масштаб различий, рассмотрим на примере трех характерных отраслей.

Крановое оборудование: безопасность и точность под нагрузкой

Крановые механизмы работают в тяжелых условиях - гравитация и инерция груза создают постоянные динамические перегрузки. Основная доля простоя кранового оборудования связана с неправильным подбором или эксплуатацией частотных преобразователей. Специализированный крановый ПЧ кардинально отличается от универсального.

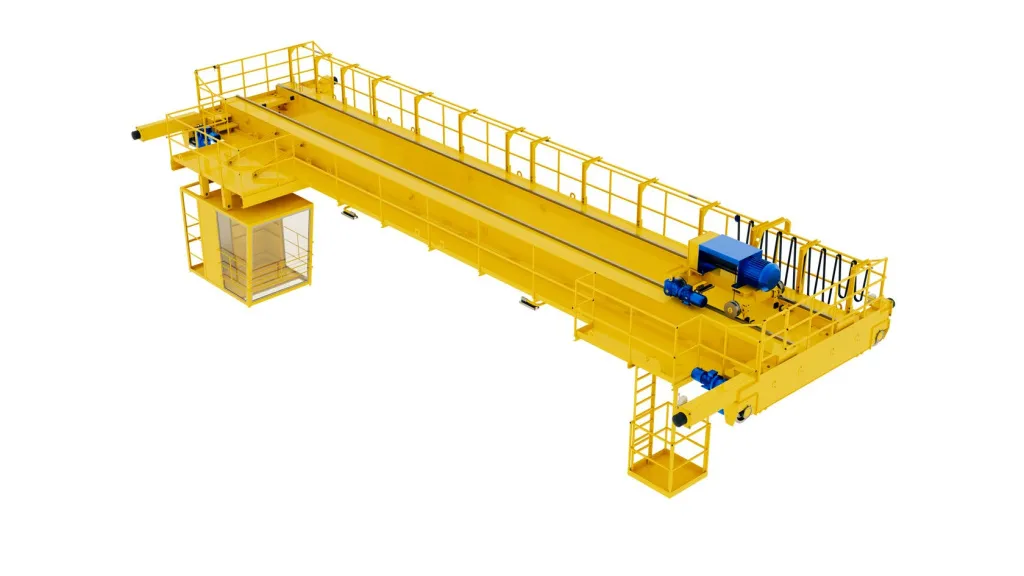

  Кран мостовой

Ключевые требования. Главное – безопасность. Алгоритмы работы преобразователя должны обеспечивать надежное управление двигателем и предотвращать нештатные ситуации на программном уровне. Кроме того, преобразователь обязан обеспечивать плавный пуск без рывков, а перегрузочная способность на подъёме должна достигать 180%. Большинство стандартных преобразователей этого гарантировать не смогут.
Современные крановые серии, например, Inovance CS710 оснащаются встроенными алгоритмами, которые в универсальных моделях просто отсутствуют:

• Управление механическим тормозом. Преобразователи серии CS710 имеют функцию управления тормозом с широкой настройкой параметров.
• Антираскачка. Программное обеспечение Inovance CS710-F контролирует периоды ускорения и замедления для устранения раскачивания груза без применения ПЛК и датчиков. Внедрение этой функции увеличивает производительность крана в среднем на 10–20%, одновременно снижая нагрузки на металлоконструкции.
• Безопасность. Специализированная функция защиты при отказе тормоза – позволяет удерживать груз в подвешенном состоянии, исключая его падение.

Специализированный ПЧ для крана — это не просто регулятор скорости, а комплексная система безопасности и точного позиционирования груза.

Высокоскоростные шпиндельные станки: точность на запредельных оборотах

Высокоскоростная механообработка предъявляет к приводу требования, находящиеся на границе физических возможностей стандартных ПЧ. Электрические шпиндели современных станков с ЧПУ работают на скоростях от 10 000 до 100 000 об/мин и выше.


Принципиальные ограничения универсальных моделей частотных преобразователей

Стандартные преобразователи обычно ограничены выходной частотой 500 Гц или 15 000 об/мин для общепромышленного двигателя. Этого недостаточно для прямого привода высокоскоростного шпинделя. Кроме того, ПЧ должен обеспечить высокую перегрузку на низких скоростях и повышенную точность на высоких.
Преобразователи частоты Sinvel SID600 имеют все задатки для реализации качественного управления шпинделем.

• Максимальная выходная частота: 3000 Гц в стандартной комплектации
• Низкочастотный момент: 150% номинального крутящего момента на частоте 0,25 Гц в бездатчиковом векторном режиме (SVC) и 180% на 0 Гц в замкнутом контуре (FVC)
• Точность: диапазон регулирования скорости до 1:1000 и точность стабилизации - 0,02%.

Кроме того, несущая частота ШИМ до 16 кГц обеспечивает низкий уровень шума двигателя и уменьшает его нагрев. Несущая частота должна быть на порядок выше максимальной выходной, чтобы форма тока приближалась к синусоидальной и двигатель отдавал требуемую мощность в нагрузку.
Шпиндельный ПЧ — это не просто «высокочастотный преобразователь», а прецизионный инструмент, от которого зависит качество поверхности, стойкость инструмента и производительность всего станочного комплекса.

Насосные применения преобразователей частоты: точное регулирование и защита от гидроударов

Насосные системы формируют основу водоснабжения, водоотведения и технологических контуров большинства предприятий. До 30% мирового потребления электроэнергии электродвигателями приходится именно на насосы, а значит, даже незначительное улучшение алгоритмов управления даёт масштабный экономический эффект.

Особенности применения. Главная задача насосного ПЧ — поддержание стабильного давления или расхода при переменном водоразборе. В отличие от простого регулирования скорости, система должна мгновенно реагировать на изменение гидравлического сопротивления, избегая опасных скачков давления и адаптировать параметры под инерционность длинных трубопроводов, исключая перерегулирование и разрушительные гидроудары.
Преобразователи частоты Sinvel SID300 в штатном исполнении имеют макрос для быстрой и простой настройки ПЧ “одним нажатием”. После выбора макроса автоматически активируется насосный режим с ПИД регулированием, уставки задаются в Барах, а токовые сигналы переключаются на 4-20мА. Остается только ввести параметры подключенного двигателя.
Ключевые встроенные функции:

• «Спящий режим»: ПЧ автоматически отключает насос при отсутствии водоразбора и мягко запускает его при падении давления, экономя энергию и исключая холостой износ.
• Защита от сухого хода: Алгоритм анализирует момент на валу и частоту, выявляя отсутствие воды без дополнительных датчиков. Это критически важно для скважинных насосов.
• Защита от повышенного и пониженного давления: специализированные защиты срабатывают при критическом повышении или резком понижении давления для сохранности всей системы.

Энергосбережение. Традиционные системы с задвижками неэффективны и не могут подстраиваться под быстрое изменение давления. Замена на частотно-регулируемый привод с ПИД-регулированием позволяет сократить энергопотребление насосных станций на 30–50%. Преобразователь и датчик давления образуют замкнутый контур, автоматически снижающий обороты двигателя при падении потребления, исключая работу с избыточным давлением, характерную для нерегулируемых систем.
Специализированный насосный ПЧ — это интеллектуальный центр водоснабжения, объединяющий точность ПИД-регулятора, глубокую защиту механики и автономность управления без внешних контроллеров.

Сравнение трёх отраслей наглядно показывает: универсальный преобразователь – не выход в любой ситуации. Каждое применение выдвигает уникальный комплекс требований, который невозможно полноценно реализовать без специальных функций.

Именно выбор отраслевых функций в ПЧ позволяет:

• радикально сократить время настройки и интеграции,
• повысить производительность оборудования,
• обеспечить уровень безопасности, недостижимый для универсальных моделей,
• снизить совокупную стоимость владения за счёт отказа от дополнительного оборудования.
