Автоматическая идентификация двигателя или зачем преобразователю частоты «знакомится» с мотором

Процедура автоматической настройки параметров в преобразователях разных брендов называется по-разному — идентификацией, автонастройкой или AutoTune, но суть её остается одинаковой. В процессе ПЧ подаёт тестовые сигналы и по реакции обмоток двигателя вычисляет электрические и механические параметры: активное сопротивление статора и ротора, индуктивность рассеяния, ток холостого хода и момент инерции механизма.

Различают два основных режима идентификации

Статическая (без вращения вала) – измеряет сопротивления и индуктивности, позволяя построить адекватную электрическую модель. Она безопасна, выполняется за несколько секунд и достаточна для большинства задач скалярного управления и простого векторного без датчика скорости.

Динамическая (вращающаяся) – дополнительно определяет механическую инерцию и кривую намагничивания, двигатель разгоняется и тормозит. Этот режим обязателен для точного регулирования момента на низких оборотах – менее 5% от номинальной скорости и работы с высокоинерционными механизмами (центрифуги, краны).

В преобразователях частоты Sinvel за идентификацию отвечает параметр F01.34, который подразделяется в зависимости от типа двигателя.

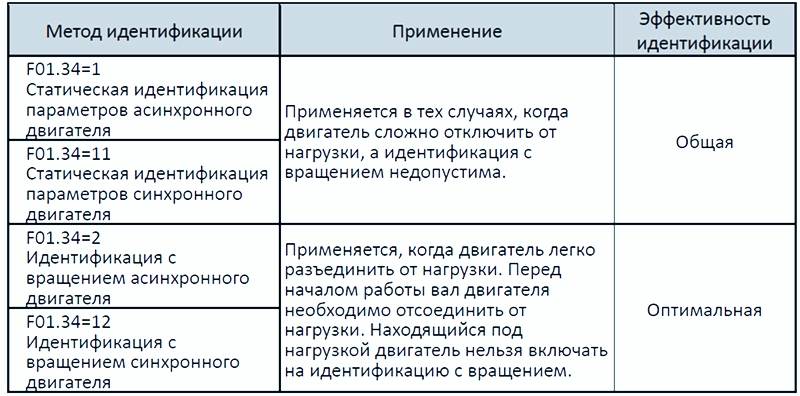

Режимы идентификации в Sinvel SID300

Точность вычисленных параметров критически влияет на качество векторного управления. Даже 10% ошибки в индуктивности рассеяния приводят к провалам момента при резких изменениях нагрузки, а неверное сопротивление статора – к нестабильности на малых скоростях. Правильно настроенный ПЧ отрабатывает задание с погрешностью менее 1% по скорости и обеспечивает низкие энергопотери.

Подготовка: что нужно сделать до запуска

Перед запуском процедуры необходимо выполнить ряд обязательных условий, от которых зависит корректность результата:
1. Ввод паспортных данных. В преобразователь вносятся базовые параметры с шильдика двигателя: номинальное напряжение, ток, частота, скорость вращения и мощность. Это — отправная точка, от которой ПЧ будет отталкиваться при измерениях.
2. Обеспечение безопасности. Процедура может вызвать вращение вала. Поэтому перед запуском необходимо убедиться, что в рабочей зоне нет людей, а механический тормоз двигателя отпущен. Также режим автонастройки обычно запускается с встроенной панели управления.
3. «Холодный» двигатель. Auto-Tune рекомендуется выполнять на непрогретом двигателе. Повторные запуски могут нагреть обмотки, что исказит измерение сопротивления, так как оно зависит от температуры.

Что происходит во время процедуры: пошаговый разбор

После подачи команды на запуск ПЧ выполняет серию тестов. Обычно весь процесс занимает от 30 секунд до 2-5 минут в зависимости от режима и сложности.

Шаг 1: Калибровка измерительных цепей
Преобразователь калибрует собственные цепи измерения выходного напряжения и тока. Это необходимо, чтобы скомпенсировать погрешности самой электроники и, например, падение напряжения на IGBT-транзисторах. На этом этапе двигатель обычно неподвижен.

Шаг 2: Статическая идентификация
Это ключевой этап для большинства режимов. ПЧ подает на обмотки специальные тестовые сигналы (обычно импульсы напряжения или переменный ток малой амплитуды и высокой частоты), но вал двигателя при этом не вращается.

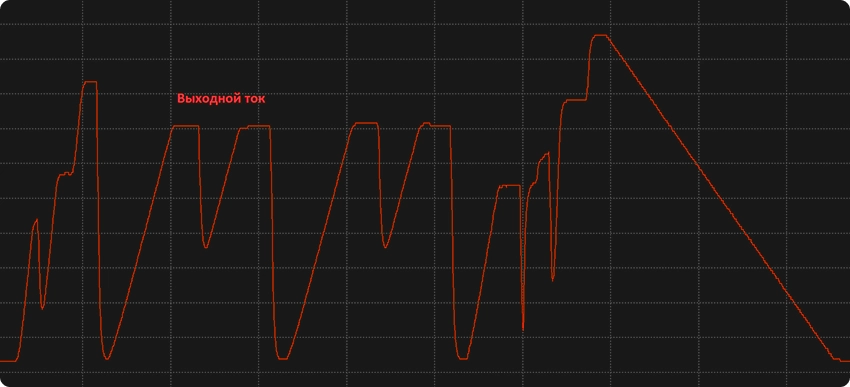

Осциллограмма статической авто настройки

В процессе измеряются следующие параметры:

• Сопротивление обмоток статора и ротора
• Индуктивность рассеяния
• Взаимная индуктивность электродвигателя
• Характеристика намагничивания
• Ток холостого хода

Вал двигателя на этом этапе может слегка дернуться, максимум на половину оборота, но вращающего момента не создается. Поэтому статическую идентификацию можно проводить, не отсоединяя двигатель от нагрузки. Это ее главное преимущество.

Шаг 3: Динамическая идентификация (измерения во вращении)
Этот режим выполняется, если требуется максимальная точность управления, например, для векторного управления в замкнутом контуре. В отличие от статического режима, здесь двигатель получает полное питание и начинает вращаться.

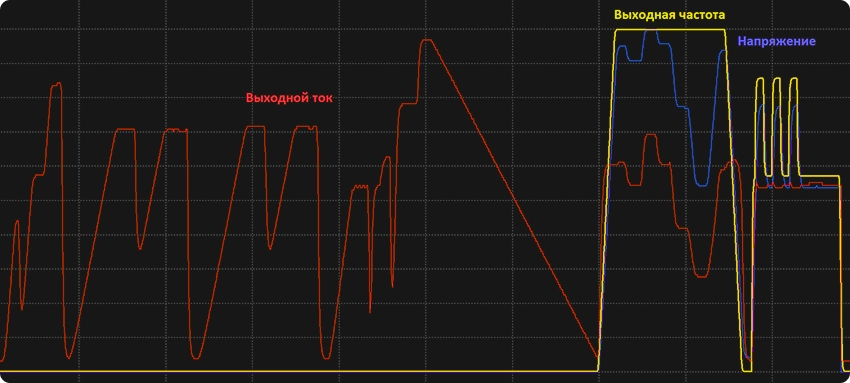

Осциллограмма авто настройки с вращением

Во время вращения преобразователь выполняет:

• Измерение инерции механизма. ПЧ разгоняет и тормозит двигатель, анализируя, как быстро меняется скорость.
• Уточнение параметров. Измеряет коэффициент мощности и другие характеристики под нагрузкой.
• Оптимизацию регуляторов. На основе полученных данных автоматически настраиваются коэффициенты регуляторов скорости и тока.

Для этого режима двигатель ОБЯЗАТЕЛЬНО должен быть отсоединен от нагрузки, чтобы избежать повреждения механизма и обеспечить безопасность. При идентификации привод может совершать неожиданные движения.

 По окончании всех процедур ПЧ автоматически сохраняет вычисленные параметры в свою память и переходит в состояние готовности.

Когда же автонастройка необходима в обязательном порядке, а когда ей можно пренебречь?

Всегда при первом запуске нового двигателя, особенно если кабель между ПЧ и мотором длиннее 30-50 метров – его дополнительные параметры емкости и индуктивности искажают заводские данные самого двигателя. Также обязательно выполнять идентификацию для режимов с частой реверсивной работой и для синхронных двигателей с постоянными магнитами.

В ряде случаев можно обойтись паспортными данными с шильдика – например, для простых насосов и вентиляторов, работающих в скалярном режиме (U/f), где точность не критична. Однако даже там рекомендуется провести хотя бы статическую идентификацию – это улучшит компенсацию скольжения и защиту от перегрузки. Игнорирование процедуры – одна из частых причин «странного» поведения привода: рывков, перегрева или ложных аварийных остановок.

Потратив 2 минуты на автонастройку, вы гарантируете корректную работу оборудования на весь срок службы.
