Преимущества:
3 типа исполнения: на DIN-рейку, на монтажную плату и на систему шин 60 мм;
Надежная механическая сигнализация срабатывания предохранителей;
Соответствуют требованиям сетей по постоянному току (маркировка DC на корпусе);
Модульная конструкция – 2P и 3P исполнение получается соединением 1P аппаратов;
Типоразмер 160А в исполнении «компакт» под габарит предохранителя 000;
Не поддерживает горение – материал корпуса пластик V0.
| Таблица выбора | ||||||
| Артикул | Номинальный ток, А | Кол-во полюсов | Габарит плавкой вставки | Способ монтажа |
Сигнализация срабатывания и открытия крышки |
Доп. контакт 1НО+1НЗ для сигнализации открытия крышки |
| SV160-1 | 160 | 1P | NH000 |
на DIN-рейку 35 мм, на монтажную плату |
- | MS11-1P |

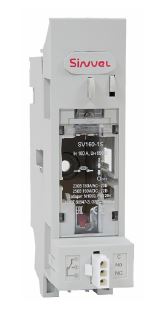

| SV160-1S | 160 | 1P | NH000 |
на DIN-рейку 35 мм, на монтажную плату |
в комплекте | - |
| SV160-3 | 160 | 3P | NH000/00 | на монтажную плату | - | MS11 |
| SV160-3S | 160 | 3P | NH000/00 | на монтажную плату | в комплекте | |
| SV160-3B | 160 | 3P | NH000/00 | на шины | - | MS11 |
| SV160-3BS | 160 | 3P | NH000/00 | на шины | в комплекте | |
| SV250-1 | 250 | 1P | NH1 | на монтажную плату | - | MS11-1P |

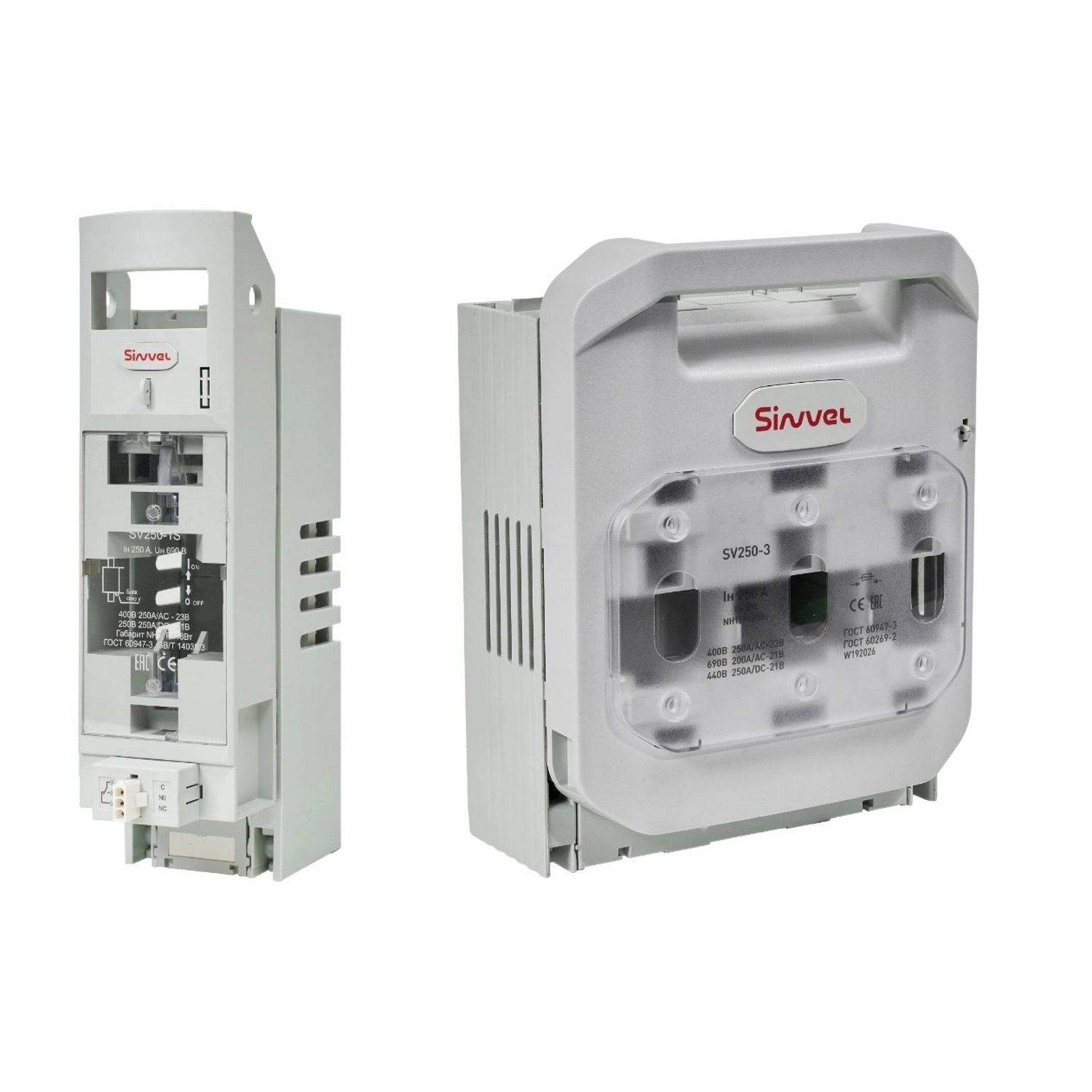

| SV250-1S | 250 | 1P | NH1 | на монтажную плату | в комплекте | - |
| SV250-3 | 250 | 3P | NH1 | на монтажную плату | - | MS11 |
| SV250-3S | 250 | 3P | NH1 | на монтажную плату | в комплекте | - |
| SV250-3B | 250 | 3P | NH1 | на шины | - | MS11 |
| SV250-3BS | 250 | 3P | NH1 | на шины | в комплекте | - |
| SV400-3 | 400 | 3P | NH2 | на монтажную плату | - | MS11 |
| SV400-3S | 400 | 3P | NH2 | на монтажную плату | в комплекте | - |
| SV400-3B | 400 | 3P | NH2 | на шины | - | MS11 |
| SV400-3BS | 400 | 3P | NH2 | на шины | в комплекте | - |
| SV630-3 | 630 | 3P | NH3 | на монтажную плату | - | MS11 |
| SV630-3S | 630 | 3P | NH3 | на монтажную плату | в комплекте | - |
| SV630-3B | 630 | 3P | NH3 | на шины | - | MS11 |
| SV630-3BS | 630 | 3P | NH3 | на шины | в комплекте | - |
| SV1600-1 | 1600 | 1P | NH4a | на монтажную плату | - | - |
| SV1600-3L | 1600 | 3P | NH4a | на монтажную плату | - | - |
| SV1600-3S | 1600 | 3х1P* | NH4a | на монтажную плату | - | - |
* пополюсная коммутация
| Аксессуары | |
| Артикул | Наименование |
| CK160 | Соединительный комплект для объединения SV160-1/1S в двух, трёх и четырехполюсные ПВР |
| CK250 | Соединительный комплект для объединения SV250-1/1S в двух, трёх и четырехполюсные ПВР |
| MS11 | Доп контакт 1НО+1НЗ для сигнализации открытия крышки, только для трехполюсных ПВР 160-630 А |
| MS11-1P | Доп контакт 1НО+1НЗ для сигнализации открытия крышки (с кабелем 1м), только для SV160-1 и SV250-1 |
| BBH-3 | Держатель системы шин 60 мм, 3 полюса, для шин 30, 25, 20, 15 х 10, 5 мм |
| Технические характеристики | SV160-1 | SV160-3 | SV250 | SV400 | SV630 | SV1600 | |
| Номинальный ток | А | 160 | 160 | 250 | 400 | 630 | 1600 |
| Габарит плавкой вставки | NH000 | NH00/NH000 | NH1 | NH2 | NH3 | NH4a | |
| Номинальное напряжение | В | 690 AC / 250 DC | 690 AC / 440 DC | ||||
| Напряжение изоляции | В | 1000 | 800 | 800 | 690 | 690 | 1000 |
| Импульсное выдерживаемое напряжение | кВ | 12 | 8 | 8 | 12 | 12 | 12 |
| Условный ток короткого замыкания | кА | 80 | 100 | 50 | 50 | 50 | 50 |
| Категория применения | АС-23В, DC-22B | АС-23В, DC-21B | АС-22В, DC-21B | ||||
| Электрическая износостойкость | Комм. | 200 | |||||
| Температура эксплуатации | °С | -25…+55 | |||||
