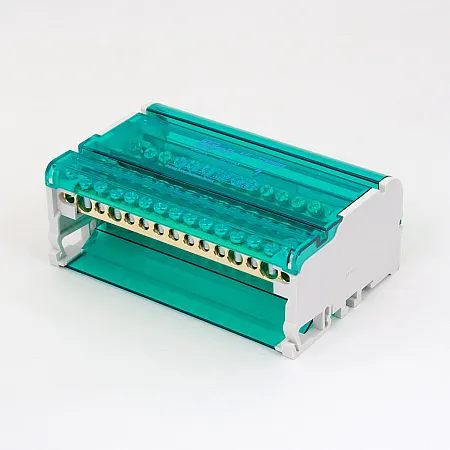

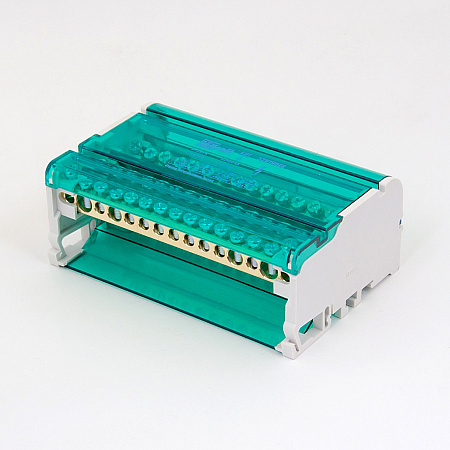

ШН-103
  • Прочный корпус.
  • Крышка легко открывается и закрывается.
  • Винты и шинки без острых кромок не повреждают провод.
  • Дополнительная изоляция каждой шинки.
  • Видимость всех соединений.
  • Монтаж на DIN-рейку 35 мм и монтажную панель.

Раздел шинок, распред. блоков и кросс-модулей в магазине

Каталог модульное оборудование Dekraft 2017
23,2 мб
Таблица выбора
Артикул Кол-во полюсов Номинальный ток Кол-во подключений Ø отверстий
32015DEK

            2 		           100 А                2x7 5xØ5,3мм
2xØ7,5мм
32016DEK            125  А               2x15 11xØ5,3мм
2xØ7,5мм
2xØ9мм
32017DEK


            4 		           100 А               4x7 5xØ5,3мм
2xØ7,5мм
32018DEK            125 А               4x11 7xØ5,3мм
2xØ7,5мм
2xØ9мм
32019DEK            125 А               4x15 11xØ5,3мм
2xØ7,5мм
2xØ9мм
Технические характеристики
Номинальное напряжение изоляции Ui В 500
Максимальный кратковременный выдерживаемый ток Ipk кА 20
Тип крепёжных винтов М4
Степень защиты IP20
32015DEK, 32016DEK

32017DEK…32019DEK



Размеры (мм)
Артикул А
32015DEK 65
32016DEK 132
32017DEK 65
32018DEK 100
32019DEK 132
