• Отключающая способность 10 кА.
  • Защитные крышки от случайного прикосновения.
  • Возможность пломбировки автоматического выключателя.
  • Двойной зажим с жёсткой перегородкой позволяет подключать гребенчатую шинку и провод одновременно.
  • Невыпадающие при монтаже винты.
  • Допускается установка в любом положении.
  • Широкий выбор аксессуаров.

Раздел автоматических выключателей OEZ LTS в магазине

Каталог Minia 2019
45,2 мб
Руководство по монтажу LTS, LTP
762,4 кб
Таблица выбора
Количество полюсов ik60-1.jpg

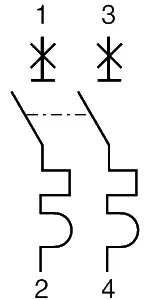

 LTK1.png ik60-2.jpg
Ном. ток (ln) Артикул
Кривая Кривая Кривая
В С D В С D В С D
0,5А - OEZ:41967 OEZ:41984 - - - - OEZ:42050 OEZ:42067
OEZ:41952 OEZ:41968 OEZ:41985 - - - OEZ:42035 OEZ:42051 OEZ:42068
1,6A - OEZ:41969 OEZ:41986 - - - - OEZ:42052 OEZ:42069
OEZ:41953 OEZ:41970 OEZ:41987 OEZ:43292 OEZ:42011 OEZ:43294 OEZ:42036 OEZ:42053 OEZ:42070
OEZ:41954 OEZ:41971 OEZ:41988 OEZ:43293 OEZ:42012 OEZ:43295 OEZ:42037 OEZ:42054 OEZ:42071
OEZ:41955 OEZ:41972 OEZ:41989 OEZ:42000 OEZ:42013 OEZ:42024 OEZ:42038 OEZ:42055 OEZ:42072
OEZ:41956 OEZ:41973 OEZ:41990 OEZ:42001 OEZ:42014 OEZ:42025 OEZ:42039 OEZ:42056 OEZ:42073
10А OEZ:41957 OEZ:41974 OEZ:41991 OEZ:42002 OEZ:42015 OEZ:42026 OEZ:42040 OEZ:42057 OEZ:42074
13А OEZ:41958 OEZ:41975 OEZ:41992 OEZ:42003 OEZ:42016 OEZ:42027 OEZ:42041 OEZ:42058 OEZ:42075
16А OEZ:41959 OEZ:41976 OEZ:41993 OEZ:42004 OEZ:42017 OEZ:42028 OEZ:42042 OEZ:42059 OEZ:42076
20А OEZ:41960 OEZ:41977 OEZ:41994 OEZ:42005 OEZ:42018 OEZ:42029 OEZ:42043 OEZ:42060 OEZ:42077
25А OEZ:41961 OEZ:41978 OEZ:41995 OEZ:42006 OEZ:42019 OEZ:42030 OEZ:42044 OEZ:42061 OEZ:42078
32А OEZ:41962 OEZ:41979 OEZ:41996 OEZ:42007 OEZ:42020 OEZ:42031 OEZ:42045 OEZ:42062 OEZ:42079
40А OEZ:41963 OEZ:41980 OEZ:41997 OEZ:42008 OEZ:42021 OEZ:42032 OEZ:42046 OEZ:42063 OEZ:42080
50А OEZ:41964 OEZ:41981 OEZ:41998 OEZ:42009 OEZ:42022 OEZ:42033 OEZ:42047 OEZ:42064 OEZ:43090
63А OEZ:41965 OEZ:41982 OEZ:41999 OEZ:42010 OEZ:42023 OEZ:42034 OEZ:42048 OEZ:42065 OEZ:43089
Кол-во модулей Ш=17,6мм 1 2 2


Таблица выбора

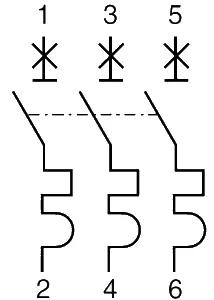

Количество полюсов ik60-3.jpg
Ном. Ток (ln) Артикул
Кривая Кривая
В С D В С D
0,5А - OEZ:42096 OEZ:42113 - - -
OEZ:42081 OEZ:42097 OEZ:42114 - - -
1,6А - OEZ:42098 OEZ:42115 - - -
OEZ:42082 OEZ:42099 OEZ:42116 OEZ:42129 OEZ:43092 OEZ:43296
OEZ:42083 OEZ:42100 OEZ:42117 OEZ:42130 OEZ:43091 OEZ:43297
OEZ:42084 OEZ:42101 OEZ:42118 OEZ:42131 OEZ:42142 OEZ:42153
OEZ:42085 OEZ:42102 OEZ:42119 OEZ:42132 OEZ:42143 OEZ:42154
10А OEZ:42086 OEZ:42103 OEZ:42120 OEZ:42133 OEZ:42144 OEZ:42155
13А OEZ:42087 OEZ:42104 OEZ:42121 OEZ:42134 OEZ:42145 OEZ:42156
16А OEZ:42088 OEZ:42105 OEZ:42122 OEZ:42135 OEZ:42146 OEZ:42157
20А OEZ:42089 OEZ:42106 OEZ:42123 OEZ:42136 OEZ:42147 OEZ:42158
25А OEZ:42090 OEZ:42107 OEZ:42124 OEZ:42137 OEZ:42148 OEZ:42159
32А OEZ:42091 OEZ:42108 OEZ:42125 OEZ:42138 OEZ:42149 OEZ:42160
40А OEZ:42092 OEZ:42109 OEZ:42126 OEZ:42139 OEZ:42150 OEZ:42161
50А OEZ:42093 OEZ:42110 OEZ:42127 OEZ:42140 OEZ:42151 OEZ:43298
63А OEZ:42094 OEZ:42111 OEZ:42128 OEZ:42141 OEZ:42152 OEZ:43299
Кол-во модулей Ш=17,6мм 3 4
Технические характеристики
Количество полюсов 1, 1+N, 2, 3, 3+N
Номинальный ток In А 0,5…63
Номинальное напряжение изоляции Ph/Ph Ui В 440
Номинальное рабочее напряжение Ph/N Ue В 230
Ph/Ph Ue В 400
Номинальная рабочая частота Fe Гц 50
Кривая отключения B, C, D
Отключающая способность по ГОСТ Р 50345-99 при 400В Icu кА 10
Износостойкость механическая циклов 10000
Износостойкость электрическая циклов 10000
Температура эксплуатации t °С -25…+55
Сечение подключаемого провода 1 жесткий проводник мм² 0,75…35
1 гибкий проводник с наконечником мм² 0,75…25
Вес m г/полюс 198
Аксессуары
Артикул Наименование
OEZ:42297 Контакт состояния включено/отключено 1НО+1НЗ
OEZ:42299 Контакт состояния включено/отключено 2НО
OEZ:42298 Контакт состояния включено/отключено 2НЗ
OEZ:45595
Контакт состояния влючено/отключено 1 перекидной
OEZ:42306 Контакт сигнализации аварийного отключения 1НО+1НЗ
OEZ:42307 Контакт сигнализации аварийного отключения 2НО
OEZ:42308 Контакт сигнализации аварийного отключения 2НЗ
OEZ:46050
Контакт состояния 1СО + контакт аварийного отключения 1СО
OEZ:42312 Независимый расцепитель 24…60B AC/DC
OEZ:42313 Независимый расцепитель 110…415B AC/ 110…220B DC
OEZ:42319 Расцепитель минимального напряжения 24B DC
OEZ:42320 Расцепитель минимального напряжения 110B DC
OEZ:42315 Расцепитель минимального напряжения 230B AC
OEZ:42323 Пломбируемый вкладыш
OEZ:37373; OEZ:37375 Гребенчатая шинка 1Р х 57 модулей, сечение подключаемого провода до 10мм²; до 16мм²
OEZ:37378 Гребенчатая шинка 2Р х 28 модулей, сечение подключаемого провода до 16мм²
OEZ:38484; OEZ:37379 Гребенчатая шинка 3Р х 19 модулей, сечение подключаемого провода до 10мм²; до 16мм²
OEZ:38486 Гребенчатая шинка 4Р х 14 модулей, сечение подключаемого провода до 16мм²
OEZ:37383 Концевая заглушка для 1Р гребенчатой шинки (для OEZ:37373; OEZ:37375)
OEZ:37384 Концевая заглушка для 2Р гребенчатой шинки (для OEZ:37378)
OEZ:37385; OEZ:37384 Концевая заглушка для 3Р гребенчатой шинки (для OEZ:38484; OEZ:37379)
OEZ:37387 Концевая заглушка для 4Р гребенчатой шинки (для OEZ:38486)
OEZ:37388 Клемма для подключения к гребенчатой шине (до 35мм²)
OEZ:43147 Крышка выводов
