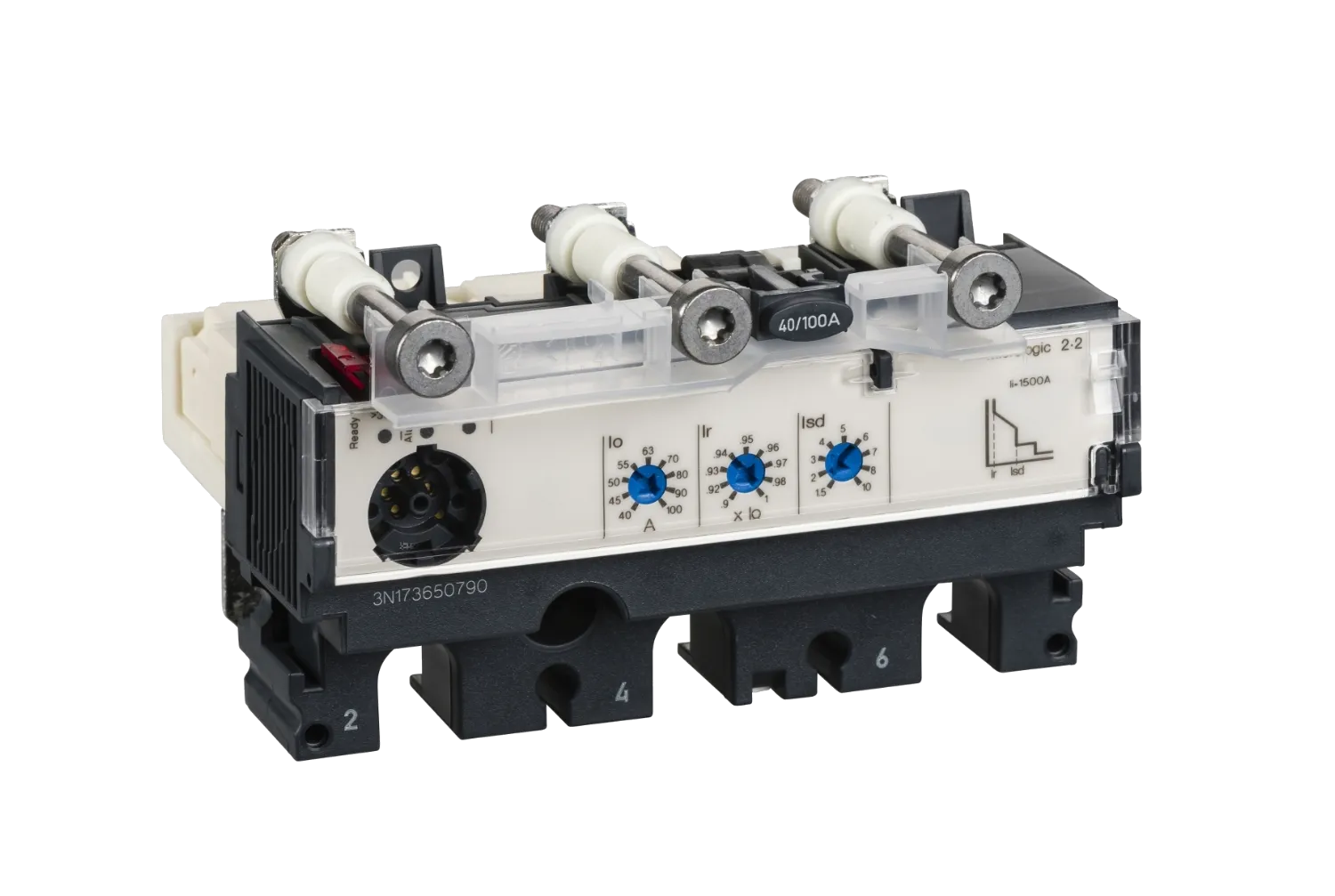

Типы и устройство расцепителей автоматических выключателей
Магнитный расцепитель
Предназначен только для защиты от токов короткого замыкания (КЗ). Представляет из себя катушку, внутри которой расположен подвижный сердечник, механически связанный с механизмом взвода автомата. Катушка подключается последовательно полюсу автомата, если полюсов несколько – катушка ставится на каждый из них.При возникновении КЗ – ток в цепи резко возрастает. Повышенный ток проходит через катушку расцепителя, из-за чего в ней возникает магнитное поле, которое втягивает сердечник, тем самым вызывая отключение автомата.

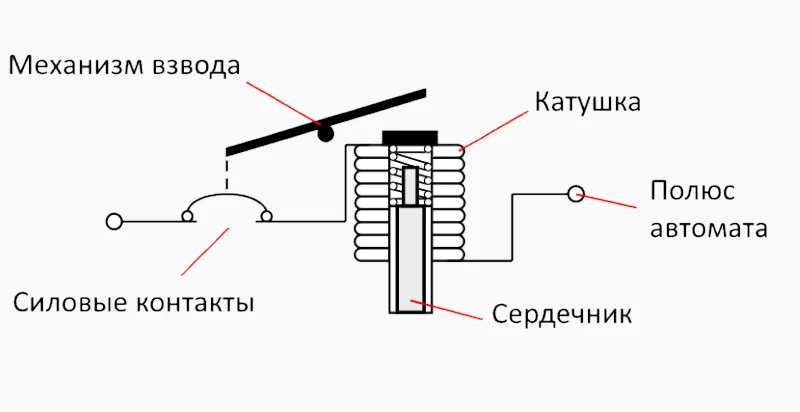

Условная схема автомата с магнитным расцепителем

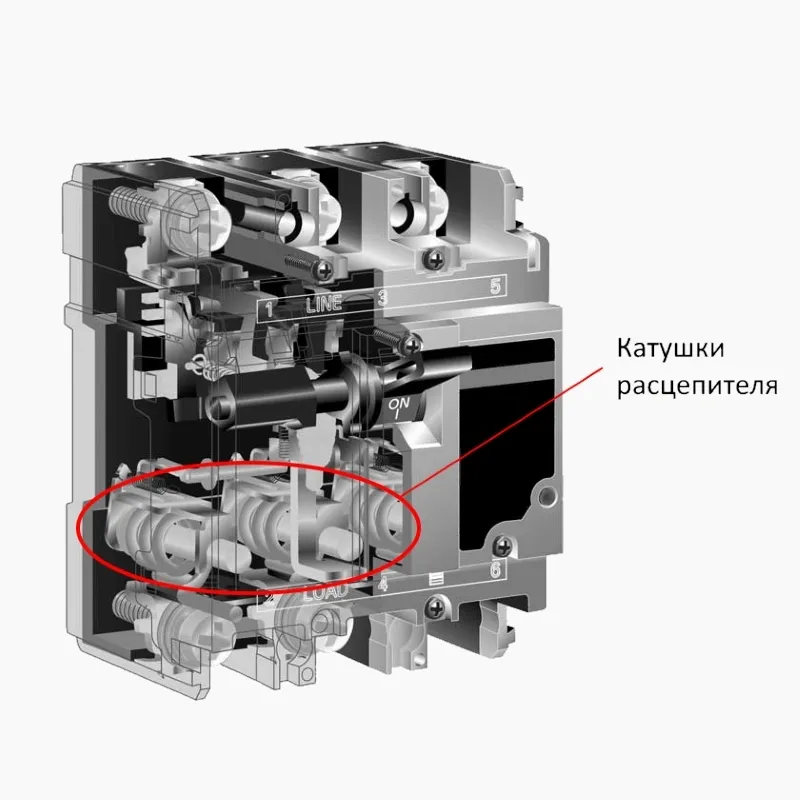

Автомат с магнитным расцепителем
Автоматы с магнитным расцепителей применяются, например, для защиты электродвигателей в комбинации с контактором и тепловым реле. В зависимости от производителя и серии автомата, ток срабатывания может быть фиксированным или регулируемым.
Термомагнитный расцепитель
Применяется для защиты от токов КЗ и перегрузки. Представляет из себя комбинацию магнитного и теплового расцепителя. Устройство и принцип работы магнитного расцепителя описан выше. Теперь поговорим о тепловом расцепителе.
Итак, тепловой расцепитель представляет собой биметаллическую пластину – пластину из 2-х металлов с разными коэффициентами теплового расширения, изготовленную таким образом, что её форма меняется под воздействием температуры. При протекании тока выше допустимого форма пластины меняется, что приводит в действие механизм взвода и автомат отключается.

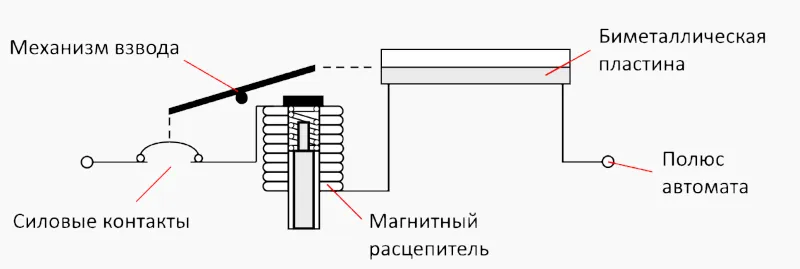

Условная схема автомата с термомагнитным расцепителем

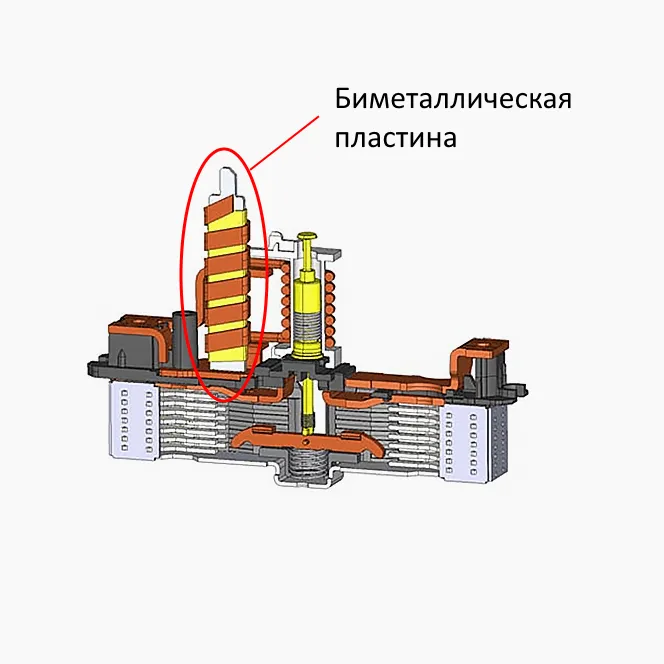

Термический расцепитель автомата

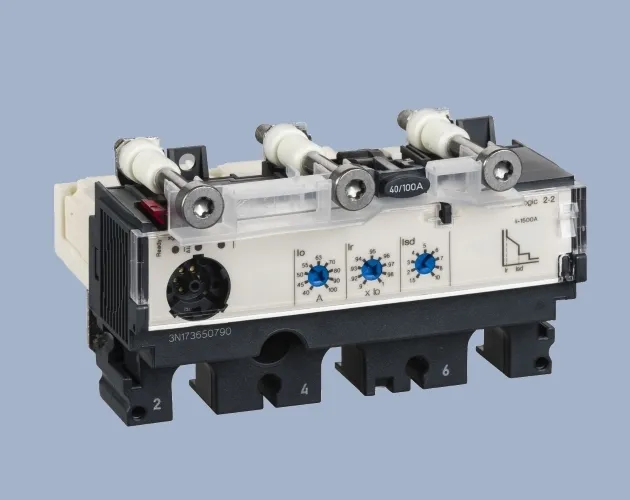

Микропроцессорный расцепитель
Автоматы с магнитным и термомагнитным расцепителем применяются в большинстве случаев в небольших распределительных сетях (как правило до 630А). В больших сетях для обеспечения селективности отключения требуются более сложные и точные настройки защиты, поэтому, как правило, шприменяются автоматы с микропроцессорным (электронным) расцепителем.Микропроцессорный расцепитель измеряет ток в цепи с помощью трансформаторов и постоянно сравнивает его с заданными параметрами. Если значения тока выходят за заданные пределы – расцепитель подает команду на электромагнитную защелку, которая в свою очередь отключает автомат.

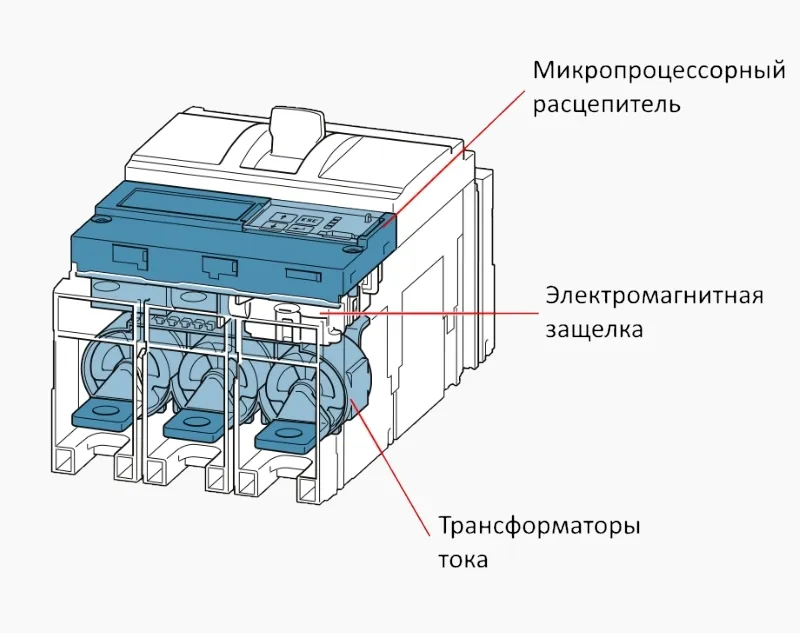

Условная схема автоматического выключателя с электронным расцепителем
Микропроцессорные расцепители обладают самыми широкими настройками и функционалом, на их основе стоится логическая селективность, выводятся данные измерений, ведется учет энергии, регистрация срабатываний. Применяются для защиты распределительных сетей, некоторые модификации расцепителей для защиты двигателей и генераторов. Уставки по токам КЗ и перегрузке как правило регулируемые.
