Что значат обозначения АС1 и АС3 на контакторе?
Один и тот же контактор можно использовать на разные номинальные токи в зависимости от того, какого типа нагрузка будет подключена к контактору. Типы нагрузок классифицируют по категориям, которые обозначаются буквами АС или DC.
Что значат обозначения АС1 и АС3 на контакторе?
Категории применения AC отражают способность контактора коммутировать нагрузку, относящуюся к данному типу. Разделение нагрузок на категории позволяет упростить выбор контактора.
Категории применения определяются по ГОСТ Р 50030.4.1. По роду тока они делятся на AC—переменный и DC—постоянный, которые в свою очередь разбиты на подкатегории по кратности пускового тока. Наиболее распространены категории AC-1 и AC-3.
АС-1 — применяется для всех неиндуктивных или слабоиндуктивных нагрузок c Cosφ ≥0,95. Например, тены или лампы накаливания, где пусковой ток не превышает номинального.
AC-3 — применяется для пуска и отключения двигателей с короткозамкнутым ротором, у которых пусковой ток в 5-7 раз выше номинального.

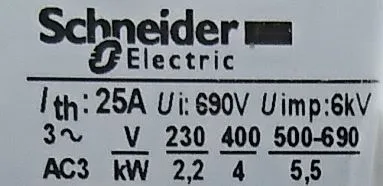

Один и тот же контактор может быть использован на разные номинальные токи в зависимости от категории подключённой нагрузки. Допустимый ток нагрузки в зависимости от категории нагрузки определяется производителем и, как правило, указывается на специальной табличке на самом контакторе.

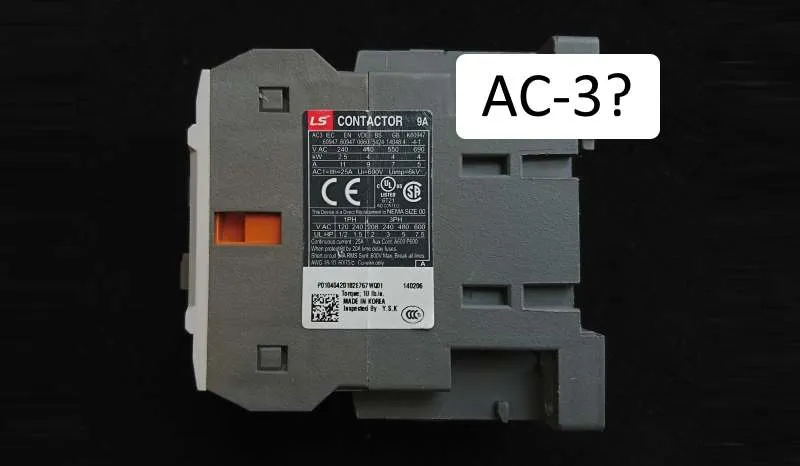

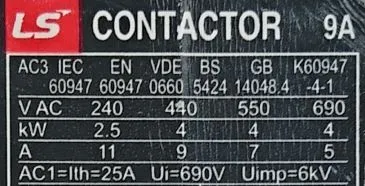

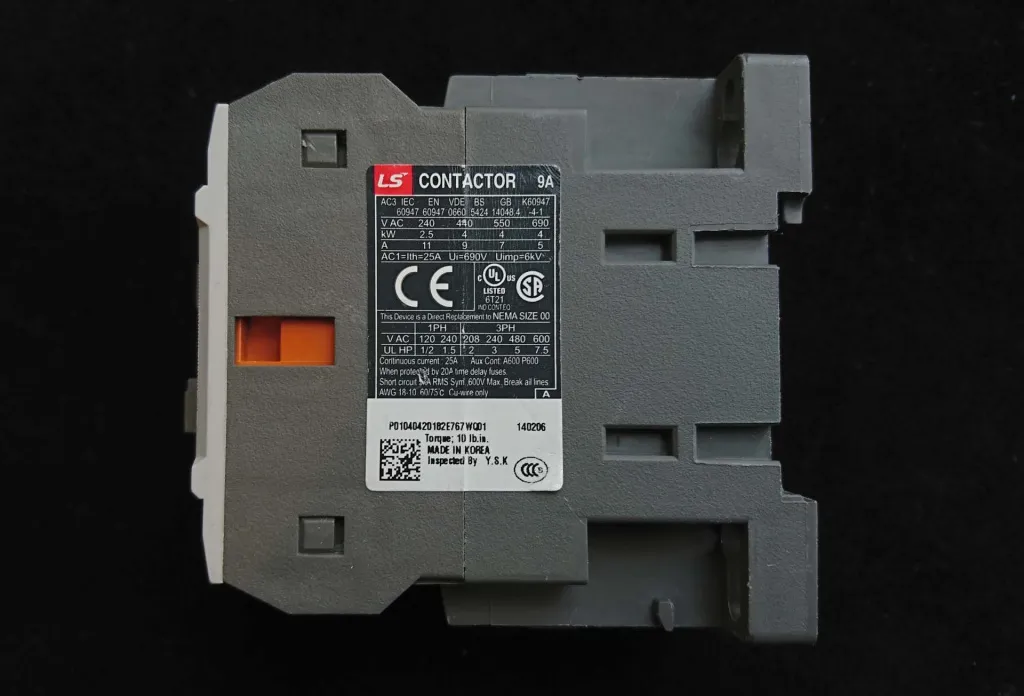

Этикетка с характеристиками на контакторе LS Electric
Таблицы с мощностью контактора Metasol и Tesys D
