Что такое монтажное исполнение электродвигателя

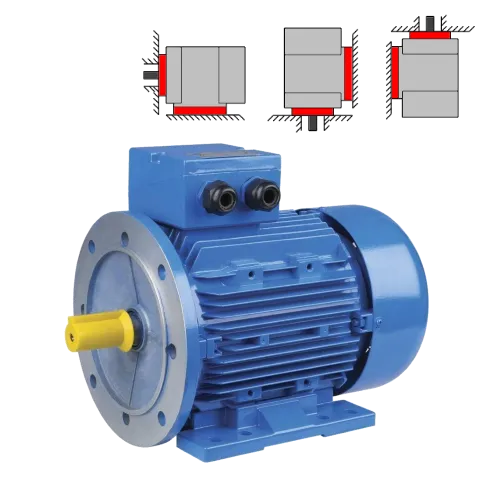

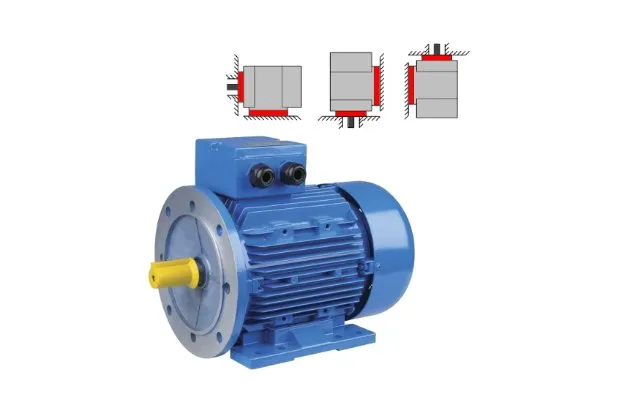

5 основных монтажных исполнений:
IM1001 — электродвигатели на лапах
IM3001 — электродвигатели с фланцем
IM2001 — электродвигатели комбинированные (лапы+фланец)
IM3601 — электродвигатели с малым фланцем
IM2101 — электродвигатели, комбинированные с малым фланцем
IM2001 — Лапы + фланец
Универсальное крепление не всегда подходит
Электродвигатели с монтажным исполнением IM2001 могут крепиться как на лапы, так и на фланец. Так же возможно одновременное крепление и за лапы и за фланец. Таким образом, они могут быть использованы как электродвигатели с монтажным исполнением IM1001 или IM3001 если нет ограничения по размерам.

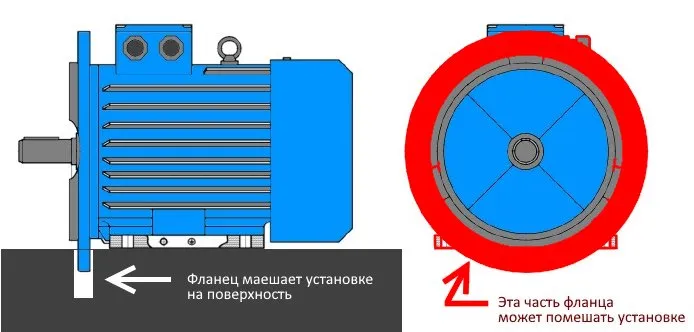

При установке IM2001 вместо IM1001 фланец может упереться в поверхность, на которую двигатель крепится лапами. Если устанавливать IM2001 вместо IM3001, то уже лапы могут упереться в рядом стоящие элементы конструкции, навес или кожух. Таким образом, хотя двигатели с исполнением IM2001 являются более универсальными по способу установки, прямая замена исполнений IM1001 или IM3001 в ряде случаев не возможна.

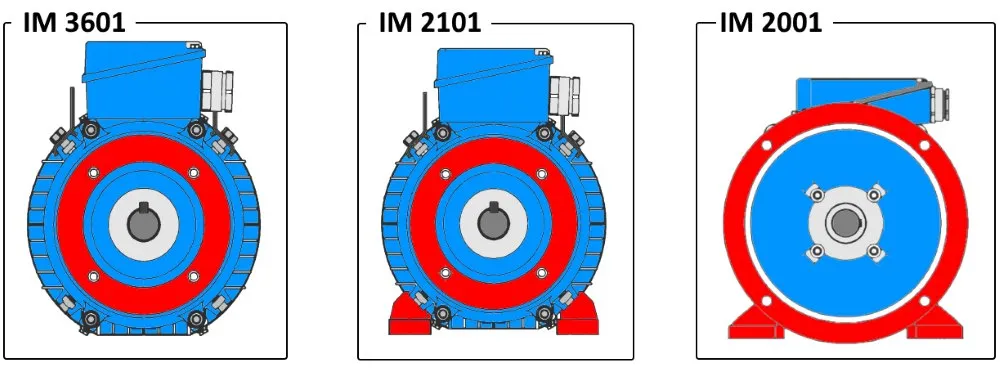

Присоединительные части малого и обычного фланца
Фланец и малый фланец не заменяют друг друга
Электродвигатели с малым фланцем IM2101 так же могут быть установлены как IM3601 если нет ограничения по размерам, т.е. лапы не упираются в другие элементы конструкции. Электродвигатели с большим и малым фланцем (IM3001 и IM3601) не взаимозаменяемые из-за принципиально разной конструкции фланца и способа его крепления.
Особенности производителя
У производителей электродвигателей могут быть индивидуальные особенности. Например, электродвигатели Элдин высотой оси вращения 71-180мм в исполнении IM1001, IM2001, IM3001 допускают установку в любом положении аналогично исполнению IM1081, IM2081 и IM3081.
Конструктивные исполнения
По способу монтажа исполнения описаны ГОСТ 2479-79 и ГОСТ Р МЭК 60034-7-2012, наиболее используемые способы монтажа указаны в таблице ниже.
IM 1001 IM B3 Лапы горизонтально |
IM 3001 IM B5 Фланец горизонтально |
IM 3601 IM B14 Малый фланец горизонтально |
IM 1011 IM V5 Лапы валом вниз |
IM 3011 IM V1 Фланец валом вниз |
IM 3611 IM B18 Малый фланец валом вниз |
IM 1031 IM V6 Лапы валом вверх |
IM 3031 IM V3 Фланец валом вверх |
IM 3631 IM B19 Малый фланец валом вверх |
IM 1051 IM B6 Горизонтально лапами влево |
IM 2001 IM B35 Лапы и фланец горизонтально |
IM 2101 IM B34 Лапы и малый фланец горизонтально |
IM 1061 IM B7 Горизонтально лапами вправо |
IM 2011 IM V15 Лапы и фланец валом вниз |
IM 2111 — Лапы и малый фланец валом вниз |
IM 1071 IM B8 Горизонтально лапами вверх |
IM 2031 IM V36 Лапы и фланец валом вверх |
IM 2131 — Лапы и малый фланец валом вверх |
