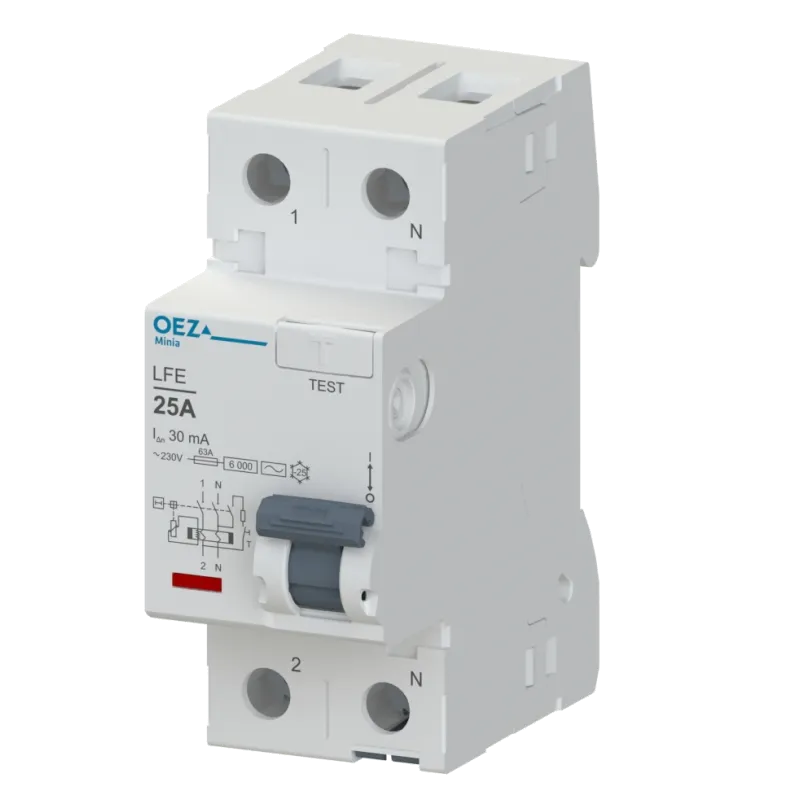

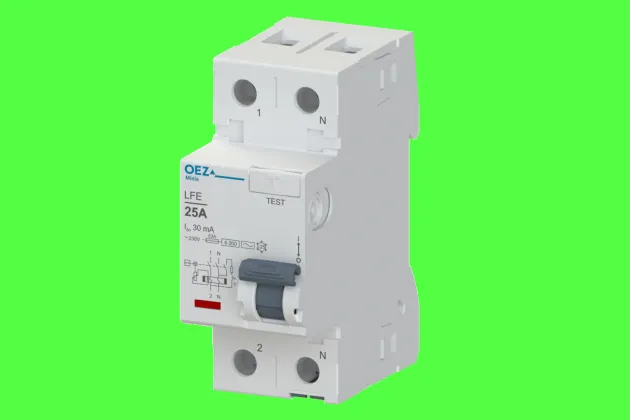

Применение устройств защитного отключения (УЗО)

Для начала давайте определимся, что есть что

• Автоматический выключатель (АВ) защищает сеть от перегрузки и токов короткого замыкания.

• УЗО защищает сеть только от токов утечки. УЗО способно отключить только номинальный ток нагрузки, поэтому при использовании УЗО применение АВ является обязательным. Но это не взаимоисключающие, а дополняющие друг друга устройства.

• Существует третий тип устройств — дифференциальный автоматический выключатель (АВДТ), который представляет собой АВ и УЗО в едином корпусе и защищает сеть как от перегрузки и токов КЗ, так и от токов утечки.

Если необходимость защиты сети от перегрузки и КЗ ни у кого не вызывает вопросов и возражений, то что представляют из себя токи утечки и почему необходима такая защита? Токи утечки возникают при повреждении изоляции проводки и электроприборов. Повреждения могут происходит от старости или случайного механического воздействия. Если при повреждении изоляции появляется путь тока на землю (в том числе через чело человека в момент касания) — возникают токи утечки. При поражении электрическим током опасность для человека представляет не напряжение, а протекающий через тело человека ток. При токах менее 0,5мА человек скорее всего ничего не чувствует, при токах 0,5-20 мА человек ощущает неприятные покалывания. Опасность представляют токи более 30мА, так как при протекании таких токов через тело человека могут возникать ожоги, спазмы мышц и фибрилляция, что может привести к летальному исходу. Телесные повреждения становятся особенно серьёзными, когда сила тока превышает 40-50 мА в течение одной секунды. Так же следует знать, что токи утечки не только опасны для человека, но и могут стать причиной пожара — при длительном протекании они иссушают пыль, что в дальнейшем приводит к её возгоранию.

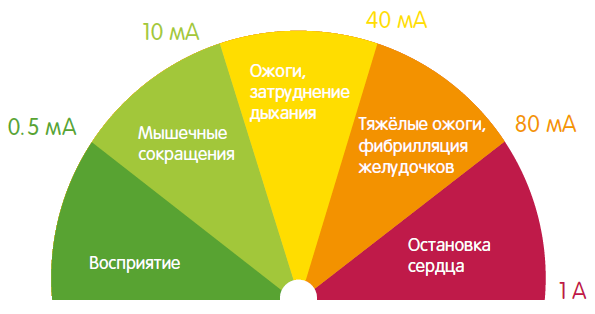

Воздействие протекающего тока на тело человека

Каким же образом работает УЗО? Схематично принцип его работы можно объяснить так: УЗО сравнивает ток, уходящий в сеть по фазному проводнику и возвращающийся по нулевому проводу. В случае, если разница превышает уставку, происходит срабатывание УЗО.

Согласно действующим нормативам, установка УЗО (или АВДТ) является обязательной для защиты линий, питающих штепсельные розетки для подключения переносных электрических приборов. Установка УЗО в линиях, питающих стационарное оборудование и светильники не является обязательной, но настоятельно рекомендуется, как дополнительная мера электро- и пожаробезопасности.

Наиболее распространёнными являются УЗО с уставкой 10, 30, 100 и 300мА. Для защиты линий, питающих штепсельные розетки, применяют УЗО и АВДТ с током утечки 30мА, так как именно этот порог является безопасным для человека. В особо опасных помещениях, где имеется повышенный риск поражения электрическим током (ванные комнаты, помещения для стирки, уличные розетки и т.п) могут применяться УЗО с уставкой 10мА.

УЗО с уставками 100 и 300мА применяются в качестве групповых УЗО на вводе для резервирования нижестоящих УЗО или как отдельное устройство для защиты от возгорания из-за токов утечки. Данные УЗО могут устанавливаться как отдельно (если не требуется защита человека от поражения током), так и как дополнительная мера защиты на вводе в щитке. На вводе в частный дом рекомендуется устанавливать «противопожарное» общее УЗО, причём для этого необходимо использовать селективное УЗО (т.е. с задержкой по срабатыванию), чтобы исключить одновременное срабатывание вводного и групповых УЗО.

В жилых помещениях применяются УЗО типа «АС», реагирующие только на переменные токи утечки. В настоящее время на рынке представлены также УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, персональные компьютеры. Поскольку УЗО типа «А» существенно дороже «АС», в настоящее время они имеют ограниченное применение.

Рекомендации по выбору

Существует несколько схем подключения УЗО

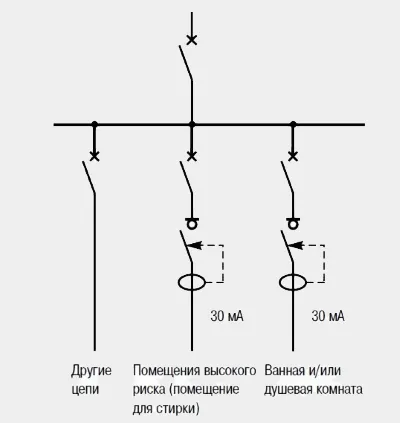

1. Установка УЗО на каждую группу. В этом случае каждое УЗО должно быть защищено автоматическим выключателем, номинальный ток которого равен или меньше номинального тока УЗО. Для экономии места в щитке можно заменить автоматический выключатель и УЗО на АВДТ, который совмещает в себе функции обоих устройств.

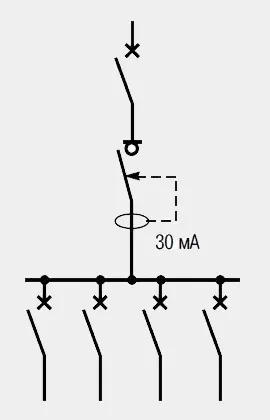

2. Если протяжённость проводки невелика, можно использовать одно УЗО для защиты нескольких линий одновременно. В этом случае номинальный ток УЗО должен быть больше или равен сумме токов нагрузки всех линий, а для защиты человека от поражения электрическим током уставка УЗО должна быть не более 30 мА. Каждая отходящая линия при этом защищается индивидуальным автоматическим выключателем.

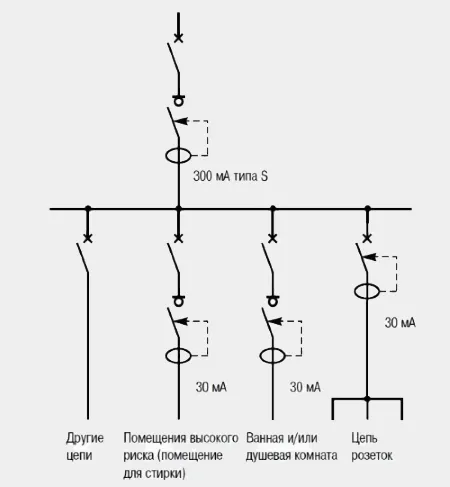

3. При установке на вводе в дом или квартиру «противопожарного» УЗО, следует обратить особое внимание, что такое УЗО должно быть «селективным», то есть обеспечивать срабатывание с задержкой по времени, чтобы дать возможность сработать индивидуальному УЗО. Устанавливать УЗО на вводе необходимо как можно ближе к точке ввода кабеля в дом(квартиру).

Отметим, что несмотря на безусловную полезность, есть случаи, когда установка УЗО не рекомендуется или даже запрещена. Например, запрещается установка УЗО в цепях электроприёмников, отключение которых может привести к ситуациям, опасным для потребителей, например, отключению пожарной сигнализации.

Заключение

Правильный подбор и установка УЗО поможет защитить ваш дом от пожара, а ваших близких — от поражения электрическим током при прямом и косвенном прикосновениях. Количество электрических приборов в наших домах растет с каждым годом, поэтому важно не забывать о собственной безопасности и уделять правильному выбору приборов защиты особое внимание. Обращайтесь к профессионалам!
