РН-263т и РН-240т — однофазные реле напряжения для дома

РН-240т и РН-263т —

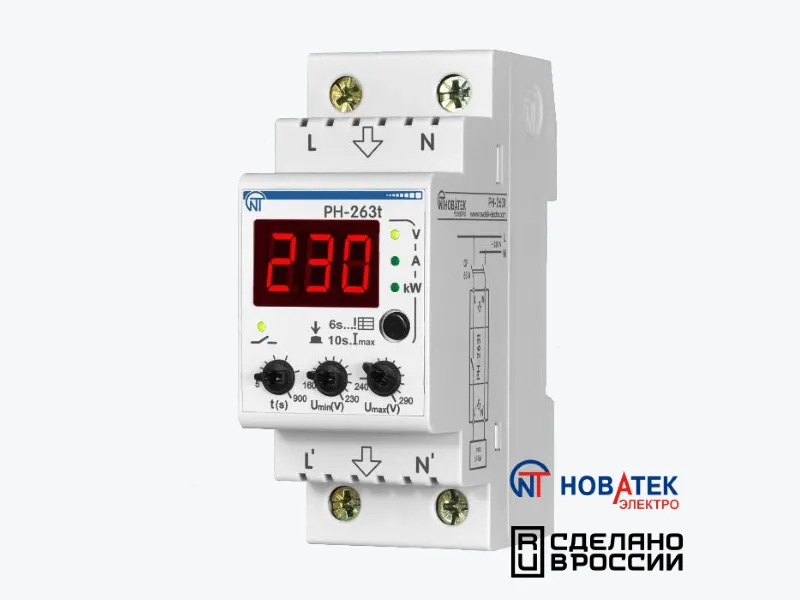

Многофункциональные однофазные реле контроля напряжения. Совмещают функции контактора, реле контроля тока и напряжения, а также цифрового вольтметра, амперметра и ваттметра. Реле РН-263Т и РН-240Т отличаются только номинальным током (63 и 40А соответственно).

Переключение режимов отображения мощности, тока или напряжения происходит нажатием кнопки и сопровождается включением соответствующего индикатора, отражающего режим работы дисплея: «V», «A», «kW».

Встроенное силовое реле 80А

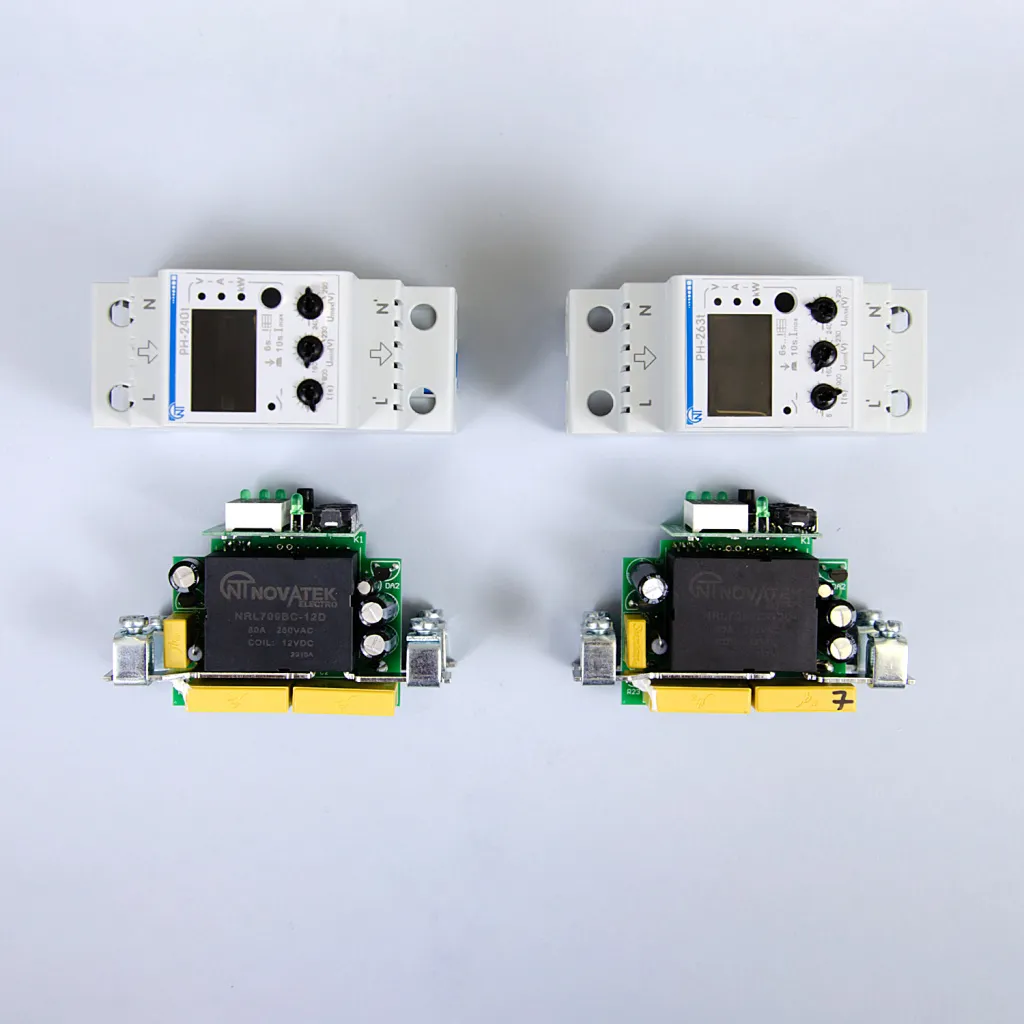

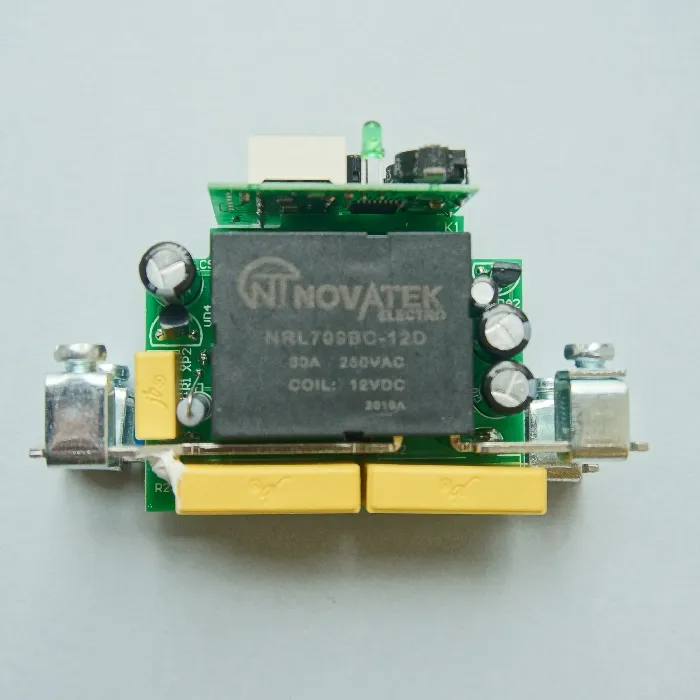

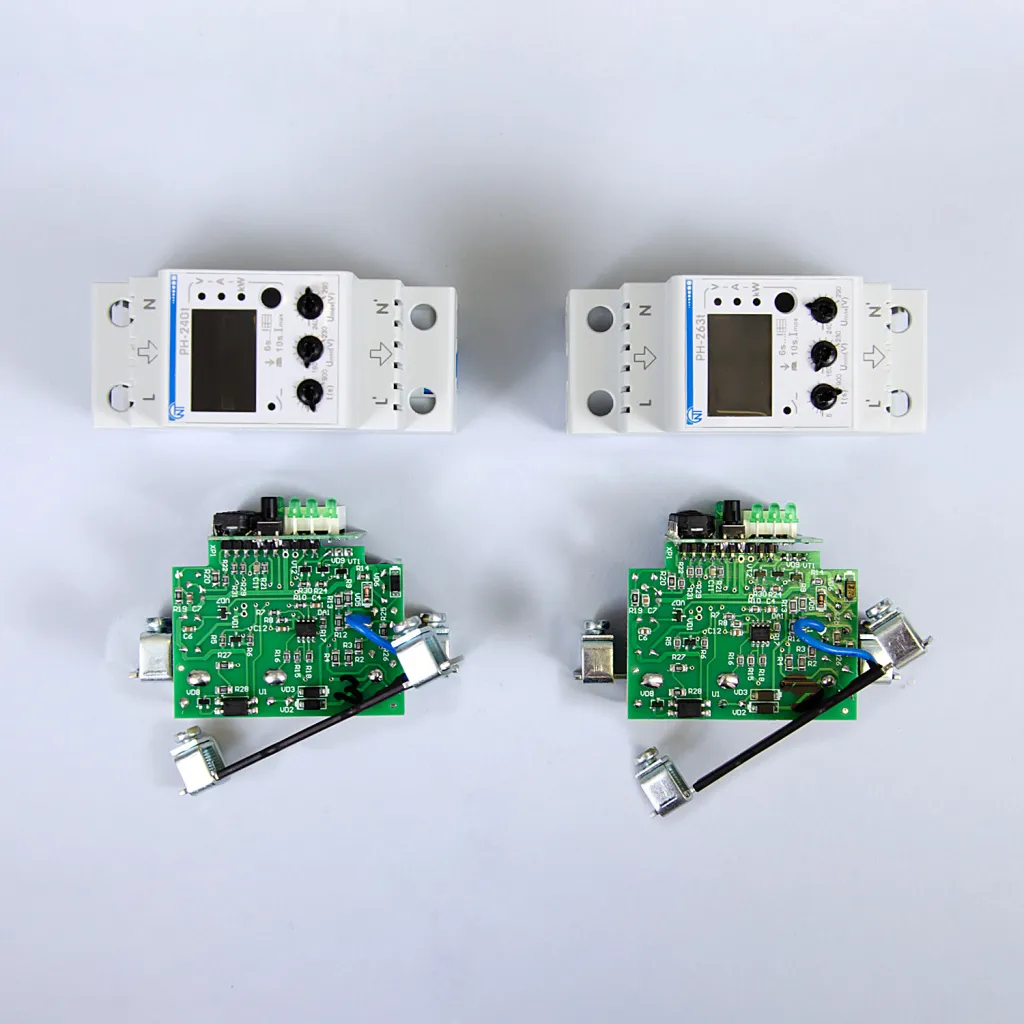

Устройства снабжены одинаковыми силовыми реле NRL709BC-12D с номинальным током 80А и магнитной блокировкой, снижающей нагрев и энергопотребление катушки. Выводы реле являются частью силовых клемм, что позволяет избежать дополнительных соединений, повышает надёжность и снижает тепловыделение.

Контакты реле рассчитаны на 10 000 электрических коммутаций – хороший показатель долговечности, сравнимый с автоматическим выключателем промышленного назначения.

Обратите внимание, что номинальный ток реле указан для активной нагрузки. При подключении к реле реактивной нагрузки необходимо снизить максимально допустимую подключаемую к реле мощность. Так, при подключении к реле двигателя с cosϕ = 0.4, максимальная мощность для РН-240Т составит 1,6 кВт, а не 9 кВт или 2кВт вместо 14кВт для РН263Т.

Контроль температуры

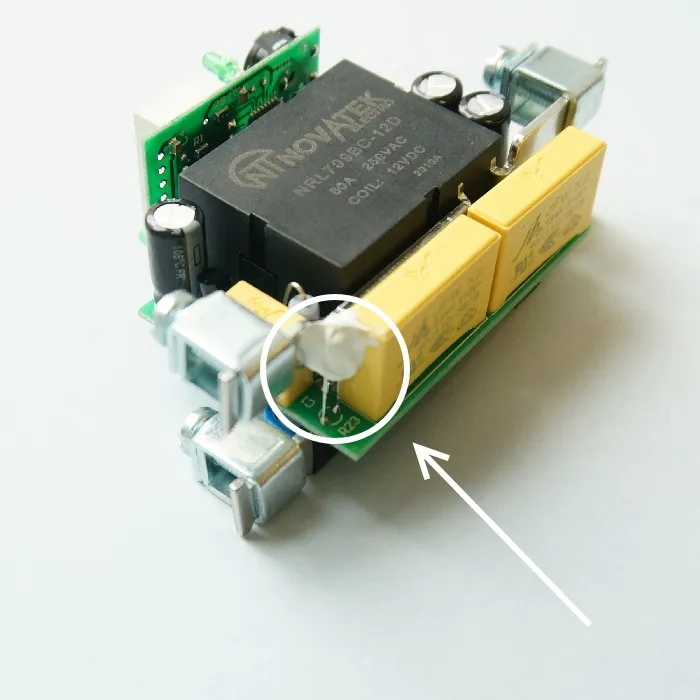

Реле предназначены для работы при температуре от -35 до 55°С и оснащено датчиком контроля температуры, предотвращающим перегрев реле. Датчик прикреплен к отходящей клемме, что ещё и минимизирует возможность выхода из строя по причине плохого контакта. Непротянутые клеммы уже не вызовут серьёзных проблем.

Габариты

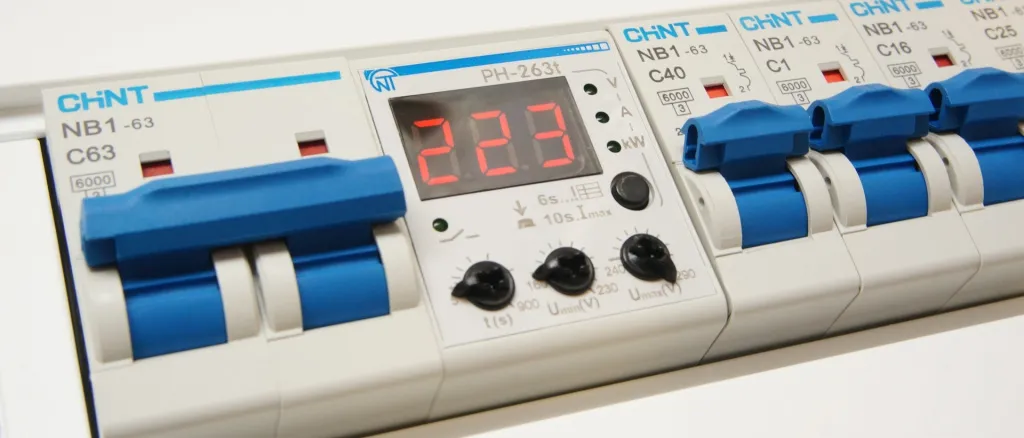

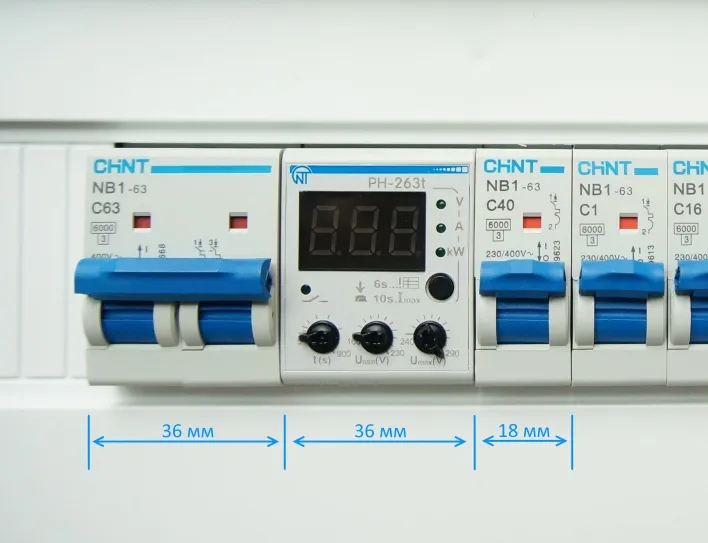

Реле РН-240т и РН263т занимает 2 модуля на DIN-реке (2 х 18мм). Сравните с другими устройствами, это очень компактное реле.

Подключение

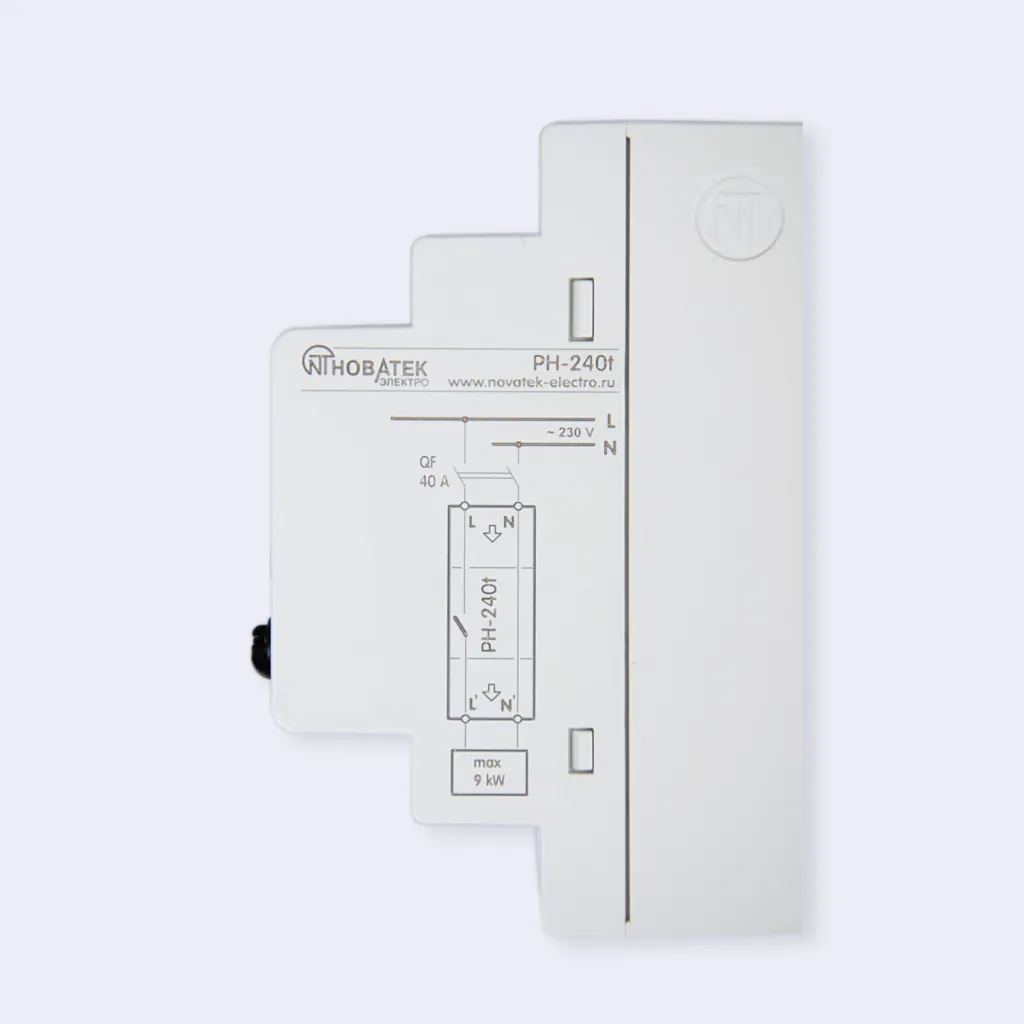

Питание реле фазозависимое, поэтому при монтаже нужно убедиться, что фазный проводник подключен именно к верхней клемме «L», а нейтральный к «N». Несмотря на встроенную защиту от превышения тока, реле не защищает от токов короткого замыкания и использование автоматического выключателя остаётся обязательным. Для удобства схема подключения нанесена прямо на корпус реле.

Регулируемые уставки

Время автоматического повторного включения при срабатывании по напряжению — 5…900с
Порог срабатывания по минимальному напряжению — 156…230В
Порог срабатывания по максимальному напряжению — 240…290В
Порог срабатывания по току — 1…63А

Настройка

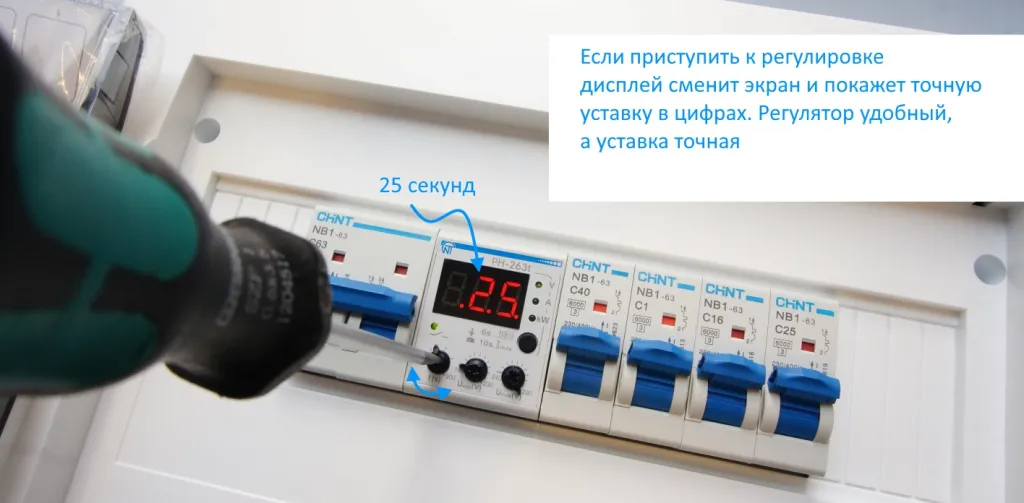

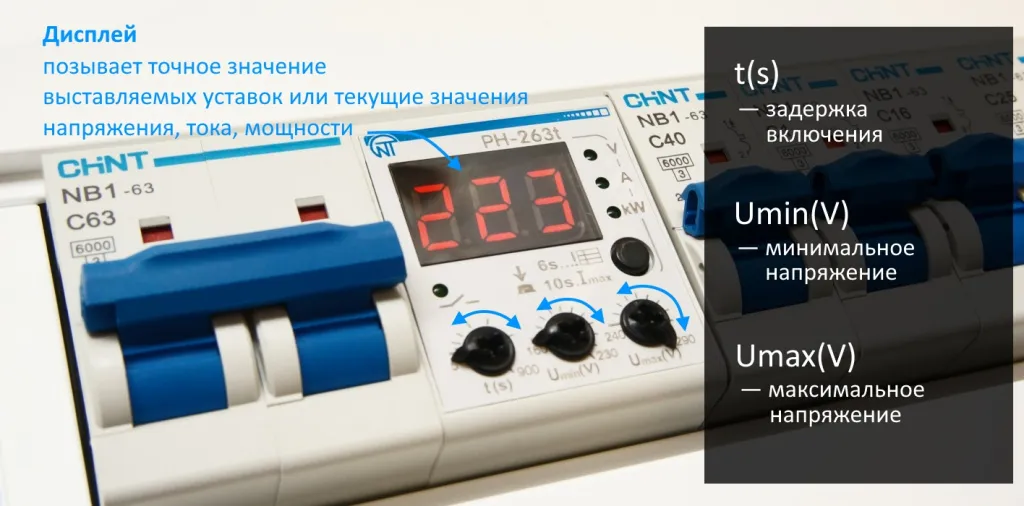

РН263т готово к эксплуатации «из коробки», достаточно его подключить. На лицевой панели реле 3 регулятора, позволяющие при необходимости изменить пороговые значения напряжений и задержки включения. Аналоговые регуляторы «крутилки» понятно подписаны, не требуют инструмента и чтения инструкции, а дисплей во время регулировки показывает точные значения в цифрах — это очень удобно для оперативной настройки. Сложности могут возникнуть только с первой настройкой ограничения тока.

Для настройки тока требуется зажать единственную кнопку на 10 секунд, во время ожидания дисплей дважды сменит своё состояние. Через 6 секунд дисплей покажет «AEr», затем ещё через 4 секунды уставку тока. 10 секунд идут медленнее, чем мы обычно считаем про себя, это единственная проблема. Далее все просто, короткими нажатиями выбираем значения тока и отпускаем, реле запомнит значение без подтверждения, через 4 секунды выйдет из меню и начнёт отображать действующий ток подключенной нагрузки.

⚠ Журнал аварий

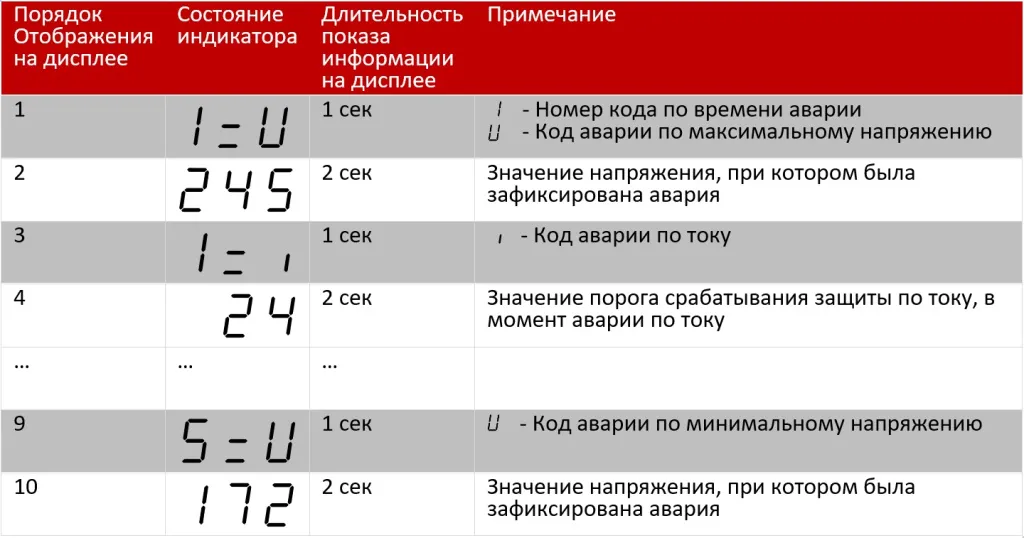

Встроенная память хранит журнал событий. Реле сохраняет порядок срабатывания защит по току, максимальному и минимальному напряжению, а также действующие значения тока и напряжения на момент срабатывания. Для чтения журнала аварий необходимо зажать единственную кнопку на 6 секунд до появления надписи «AEr», после отпускания на дисплей будет выведена информация о 5-и последних авариях в соответствии с таблицей ниже.

Характеристики

Номинальное напряжение питания — 230В AC
Частота сети — 47…65Гц
Требования к содержанию гармоник в сети — в соответствии с ГОСТ 13144-2013
Напряжение изоляции — 450В
Импульсное напряжение изоляции — 2,5кВ
Погрешность измерения активной мощности — 5%
Погрешность измерения тока — 5%
Погрешность измерения напряжения — 2% в диапазоне 120…350В
Задержка автоматического повторного включения по напряжению — 5…90с
Время готовности — не более 0,8с
Потребляемая мощность при отключенной нагрузке — 2Вт
Максимальное напряжение питания с сохранением работоспособности — 450В
Минимальное напряжение питания с сохранением работоспособности — 130В
Время срабатывания защиты по максимальному напряжению — 1с
Задержка отключения при превышении напряжения более чем на 30В от уставки и длительностью импульса более 1,5мс — не более 0,05с
Задержка отключения при превышении напряжения менее чем на 30В от уставки — не более 0,12с
Время срабатывания защиты по минимальному напряжению — 7с
Номинальный режим работы — продолжительный
Степень зашиты — IP10
Класс защиты от поражения электрическим током — II
Климатическое исполнение — УХЛ3.1
Допустимая степень загрязнения — II
Категория перенапряжения — II
Сечение провода для подключения к клеммам — 0,5…16мм²
Момент затяжки винтов — 2±0,2Нм
Масса — не более 0,2кг
Габариты — 36х90х60мм (ШхВхГ) или 2 модуля по 18мм
Рабочее положение — любое
Материал корпуса — самозатухающий пластик
