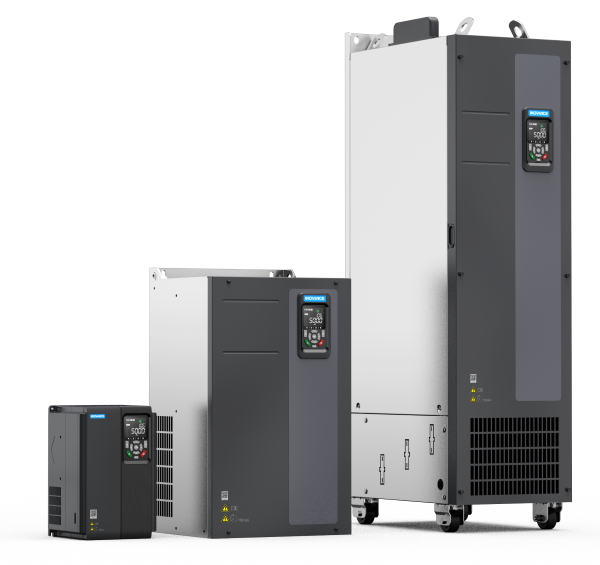

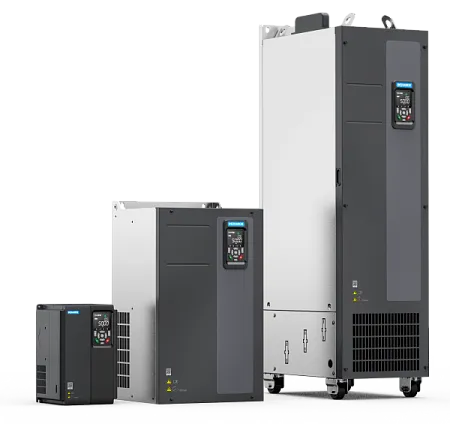

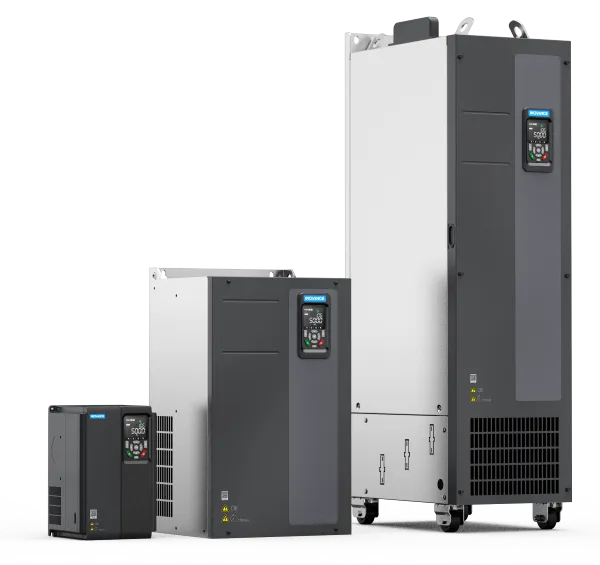

Inovance MD520

ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, КОНВЕЙЕРА, ДРОБИЛКИ, ГРУЗОПОДЪЕМНОГО ОБОРУДОВАНИЯ, СТАНКА

— Встроенный тормозной модуль до 75кВт.
— Поддержка различных типов энкодеров.

Надёжность
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.

Низкое тепловыделение
ПЧ мощностью 110 кВт выделяет 2,14 кВт тепла.

Компактность
ПЧ 110 кВт в габаритах Ш*В*Г всего 34*58*32 см.

Тяжелый пуск
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 110 и 150% от Iном. в течении 60с.

Раздел MD520 в магазине

СТАТЬИ

— Настройка частотного преобразователя для регулирования давления в трубопроводе

— Как запустить и настроить частотный преобразователь

— Как настроить управление частотным преобразователем по сети Modbus

— Частотно-регулируемые электродвигатели



Таблица выбора
Перегрузочная способность 150% в течение 1 минуты Перегрузочная способность 110% в течение 1 минуты
Артикул                                  Мощность двигателя, кВт Номинальный ток двигателя, А Ток перегрузки в течение 60с, А Мощность двигателя, кВт Номинальный ток двигателя, А Ток перегрузки в течение 60с, А Масса, кг
MD520-4T0.4BS 0,4 1,5 2,25 0,75 2,1 2,31 1,6
MD520-4T0.7BS
 0,75 2,1 3,15 1,1 3,1 3,41 1,6
MD520-4T1.1BS
 1,1 3,1 4,65 1,5 3,8 4,18 1,6
MD520-4T1.5BS
 1,5 3,8 5,7 2,2 5,1 5,61 1,6
MD520-4T2.2BS
 2,2 5,1 7,65 3 7,2 7,92 1,6
MD520-4T3.0BS
 3 7,2 10,8 3,7 9 9,9 1,6
MD520-4T3.7BS
 3,7 9 13,5 5,5 13 14,3 2
MD520-4T5.5BS
 5,5 13 19,5 7,5 17 18,7 2
MD520-4T7.5BS
 7,5 17 25,5 11 25 27,5 3,3
MD520-4T11BS
 11 25 37,5 15 32 35,2 3,3
MD520-4T15BS 15 32 48 18,5 37 40,7 4,3
MD520-4T18.5BS-T 18,5 37 55,5 22 45 49,5 10
MD520-4T22BS-T
 22 45 67,5 30 60 66 10
MD520-4T30BS
 30 60 90 37 75 82,5 17,5
MD520-4T37BS
 37 75 112,5 45 91 100,1 17,5
MD520-4T45BS
 45 91 136,5 55 112 123,2 35
MD520-4T55BS
 55 112 168 75 150 165 35
MD520-4T75BS
 75 150 225 90 176 193,6 51,5
MD520-4T90S
 90 176 264 110 210 231 51,5
MD520-4T110S
 110 210 315 132 253 278,3 51,5
MD520-4T132S
 132 253 379,5 160 304 334,4 85
MD520-4T160S
 160 304 456 200 377 414,7 85
MD520-4T200S
 200 377 565,5 250 465 511,5 110
MD520-4T220S
 220 426 639 280 520 572 110
MD520-4T250S
 250 465 697,5 315 585 643,5 155
MD520-4T280S
 280 520 780 355 650 715 155
MD520-4T315S
 315 585 877,5 400 725 797,5 185
MD520-4T355S
 355 650 975 450 820 902 185
MD520-4T400S
 400 725 1087,5 500 880 968 185

  • Перегрузочная способность 110 и 150 %.
  • Карты расширения Modbus-RTU, Profibus-DP, Profinet, EtherCAT, Ethernet IP, Modbus/TCP, CANopen, CANlink.
  • Управление со встроенного терминала, возможность установки выносного LED-терминала.
  • Модели от 18,5 кВт оснащены встроенным дросселем в звене постоянного тока.
  • Встроенный тормозной модуль до 75 кВт.

Технические характеристики

Электрические характеристики

Напряжение сети

Us

В

380…480 трёхфазное

Частота сети

Fs

Гц

50

Характеристики привода

Диапазон выходной частоты

Fo

Гц

0…599

Перегрузочная способность по току

Imax/In

%

110 / 150 (в течении 60с)

Пусковой момент

0,5Гц/150% в разомкнутой системе

0Гц/180% в замкнутой системе

Диапазон регулирования скорости

1:200 в разомкнутой системе

1:1000 в замкнутой системе

Точность поддержания скорости

%

±0,5 в разомкнутой системе

±0,02 в замкнутой системе

Точность поддержания момента

%

±5 в разомкнутой системе

±3 в замкнутой системе

Законы управления асинхронным двигателем

Векторное управление потоком с обратной связью по скорости

Векторное управление потоком без обратной связи по скорости

Скалярный закон U/f-регулирование

Условия эксплуатации

Степень защиты

IP20

Относительная влажность

%

до 95 без конденсации

Диапазон рабочих температур

°C

-10…+50

Функции преобразователя

Количество предварительно заданных скоростей

16

Количество входов-выходов

Аналоговые входы

2 (один -10...+10В, второй конфигурируется 0…20мА или 0...10В, поддерживает PT100, PT1000, KTY- 84-130, и датчики температуры PTC130)

Дискретные входы

5

Аналоговые выходы

1 (конфигурируемый 0…10В или 0…20мА)

Дискретные выходы

2

Релейные выходы

1

Коммуникационные возможности

Встроенные

-

На заказ

Modbus-RTU, Profibus-DP, Profinet, EtherCAT, Ethernet IP, CANopen, CANlink, Modbus/TCP
Аксессуары
Артикул Описание Совместимость
Тормозные модули
MDBUN-60-T Внешний тормозной модуль, 60А, напряжение питания 380В 90 кВт
MDBUN-60-5T Внешний тормозной модуль, 60А, напряжение питания 480В 90 кВт
MDBUN-90-T Внешний тормозной модуль, 90А, напряжение питания 380В 110 – 132кВт
MDBUN-90-5T Внешний тормозной модуль, 90А, напряжение питания 480В 110 – 132кВт
MDBUN-200-T Внешний тормозной модуль, 200А, напряжение питания 480В 160 – 450кВт
MDBUN-200-5T



 		Внешний тормозной модуль, 200А, напряжение питания 480В 160 – 450кВт
Панели управления
MDKE10 Дополнительная LED панель управления  Все модели
SOP-20-810 Дополнительная LCD панель управления для программирования, мониторинга, копирования параметров Все модели
MD580-AZJ1 Монтажное основание для панели MDKE-10, IP20

CP600-BASE1 Монтажное основание для LCD панели SOP-20, IP20 Все модели
SOP-20-MP-IP54 Монтажное основание для LCD панели с металлическим основанием и защитным кожухом, IP54 Все модели
Карты входов-выходов
MD38IO1 Карта расширения входов/выходов: 5 дискретных входов, 1 аналоговый вход, 1 аналоговый выход, 1 цифровой выход, 1 релейный выход, Modbus-RTU, CanLink 15 – 450кВт
MD38IO2 Карта расширения входов/выходов: 3 дискретных входа. Все модели
MD38IO3 Карта расширения входов/выходов: 3 дискретных входа, 1 релейный выход, Modbus-RTU Все модели
Карты сетевых протоколов
MD500-ECAT Карта сетевого протокола EtherCAT Все модели
MD500-EN1 Карта сетевого протокола Ethernet/IP Все модели
MD500-EM1 Карта сетевого протокола Modbus/TCP Все модели
MD500-PN1 Карта сетевого протокола Profinet Все модели
MD38CAN1 Карта сетевого протокола CanLink Все модели
MD38CAN2 Карта сетевого протокола CanOpen Все модели
MD38TX1 Карта сетевого протокола Modbus-RTU Все модели
MD38DP2 Карта сетевого протокола Profibus 15 – 450кВт
MD-SI-DP2 Карта сетевого протокола Profibus  Все модели
Карты энкодеров
MD38PG4 Карта резольвера с разъемом DB9 Все модели
MD38PGMD Многофункциональная карта энкодера (дифференциальный, открытый коллектор, Push-Pull) Все модели
ES510-PG-CT1 Карта 23-битного энкодера Все модели
Платы для сквозного монтажа
MD500-AZJ-A1T1 Плата для сквозного монтажа ПЧ типоразмера T1 0,4 – 3кВт
MD500-AZJ-A1T2   Плата для сквозного монтажа ПЧ типоразмера T2 3,7 – 5,5кВт
MD500-AZJ-A1T3 Плата для сквозного монтажа ПЧ типоразмера T3 7,5 – 11кВт
MD500-AZJ-A1T4 Плата для сквозного монтажа ПЧ типоразмера T4 15кВт
MD500-AZJ-A1T5 Плата для сквозного монтажа ПЧ типоразмера T5 18,5 – 22кВт
MD500-AZJ-A1T6 Плата для сквозного монтажа ПЧ типоразмера T6 30 – 37кВт
MD500-AZJ-A1T7 Плата для сквозного монтажа ПЧ типоразмера T7 45 – 55кВт
MD500-AZJ-A1T8 Плата для сквозного монтажа ПЧ типоразмера T8 75 – 110кВт
MD500-AZJ-A1T9 Плата для сквозного монтажа ПЧ типоразмера T9 132 – 160кВт
Вспомогательные рельсы
MD500-AZJ-A3T10



 		Вспомогательные рельсы для вкатывания/выкатывания ПЧ в шкаф, типоразмеров T10-T12 200 – 450кВт



Дополнительное оборудование

4.png 4.png 3.png 4.png                   MD4.png MD4.png                                        MD5.png
Артикул                                                              Дроссель dU/dt
(кабель до 100м)             		Дроссель моторный
(кабель до 200м)
 Синус-фильтр
(кабель до 400м)                            		Дроссель      сетевой   Фильтр ЭМС         Тормозное                 сопротивление     Тормозное сопротивление
для ПТО 		Тормозной модуль                                                  Рекомендуемый               предохранитель
MD520-4T0.4BS
 		ID FL-dU/dt-2,8 MD-OCL-5-1.4-4T-1% ID FL-SF2,5 MD-ACL-10-5-4T  DL-5EBK5 ID BRW64R450 ID BRW64R450 Встроен SVF-C10690-6-aR
MD520-4T0.7BS ID FL-dU/dt-4,9 MD-OCL-5-1.4-4T-1% ID FL-SF4,5 MD-ACL-10-5-4T  DL-5EBK5 ID BRW64R450 ID BRW64R450 Встроен SVF-C10690-10-aR
MD520-4T1.1BS ID FL-dU/dt-4,9 MD-OCL-7-1.0-4T-1% ID FL-SF4,5 MD-ACL-10-5-4T  DL-5EBK5 ID BRW64R280 ID BRW75R280 Встроен SVF-C10690-10-aR
MD520-4T1.5BS ID FL-dU/dt-7 MD-OCL-10-0.7-4T-1% ID FL-SF6,5 MD-ACL-10-5-4T  DL-5EBK5 ID BRW64R280 ID BRW75R280 Встроен SVF-C10690-10-aR
MD520-4T2.2BS ID FL-dU/dt-13 MD-OCL-10-0.7-4T-1% ID FL-SF13 MD-ACL-10-5-4T  DL-10EBK5 ID BRW64R280 ID BRW75R280 Встроен SVF-C10690-16-aR
MD520-4T3.0BS ID FL-dU/dt-13 MD-OCL-15-0.47-4T-1% ID FL-SF13

MD-ACL-15-3-4T

  DL-10EBK5 ID BRW64R150 ID BR3WR100 Встроен SVF-C10690-20-aR
MD520-4T3.7BS ID FL-dU/dt-17 MD-OCL-15-0.47-4T-1% ID FL-SF18

MD-ACL-15-3-4T

 DL-16EBK5 ID BRW64R150 ID BR3WR100 Встроен SVF-C14690-32-aR
MD520-4T5.5BS ID FL-dU/dt-21 MD-OCL-20-0.35-4T-1% ID FL-SF18 MD-ACL-40-1.45-4T  DL-25EBK5 ID BRW64R100 ID BR3WR100 Встроен SVF-C14690-40-aR
MD520-4T7.5BS ID FL-dU/dt-33 MD-OCL-30-0.23-4T-1% ID FL-SF32 MD-ACL-40-1.45-4T  DL-25EBK5 ID BRW75R70 ID BR4W6R70 Встроен SVF-NH00T690-63-aR
MD520-4T11BS ID FL-dU/dt-40 MD-OCL-40-0.18-4T-1% ID FL-SF42 MD-ACL-50-0.28-4T-2%  DL-35EBK5 ID BR1W5R45 ID BR6WR45 Встроен SVF-NH00T690-80-aR
MD520-4T15BS
 		ID FL-dU/dt-49 MD-OCL-50-0.14-4T-1% ID FL-SF42 MD-ACL-50-0.28-4T-2%  DL-50EBK5 ID BR1W5R45 ID BR9W2R32_3 Встроен SVF-NH00T690-80-aR
MD520-4T18.5BS-T ID FL-dU/dt-58 MD-OCL-60-0.12-4T-1% ID FL-SF48 MD-ACL-60-0.24-4T-2%  DL-50EBK5 ID BR4W6R32 ID BR11WR27 Встроен SVF-NH00T690-100-aR
MD520-4T22BS-T ID FL-dU/dt-79 MD-OCL-80-0.087-4T-1% ID FL-SF60 MD-ACL-90-0.16-4T-2%  DL-65EBK5 ID BR4W6R26 ID BR11WR27 Встроен SVF-NH00T690-125-aR
MD520-4T30BS ID FL-dU/dt-95 MD-OCL-90-0.078-4T-1% ID FL-SF75 MD-ACL-90-0.16-4T-2%  DL-65EBK5 ID BR6WR20 ID BR14WR20 Встроен SVF-NH00T690-125-aR
MD520-4T37BS ID FL-dU/dt-113 MD-OCL-120-0.058-4T-1% ID FL-SF90 MD-ACL-120-0.12-4T-2%  DL-80EBK5 ID BR9W2R16 ID BR19WR16 Встроен SVF-NH00T690-160-aR
MD520-4T45BS ID FL-dU/dt-139 MD-OCL-150-0.047-4T-1% ID FL-SF110 MD-ACL-150-0.095-4T-2%  DL-100EBK5 ID BR9W2R13 ID BR22WR13 Встроен SVF-NH1T690-200-aR
MD520-4T55BS ID FL-dU/dt-192 MD-OCL-200-0.035-4T-1% ID FL-SF150 MD-ACL-200-0.07-4T-2%  DL-130EBK5 ID BR11WR10,5 ID BR27WR10,5 Встроен SVF-NH1T690-250-aR
MD520-4T75BS ID FL-dU/dt-215 MD-OCL-250-0.028-4T-1% ID FL-SF180 MD-ACL-200-0.07-4T-2%  DL-160EBK5 ID BR16WR7,7 ID BR37WR7,7 Встроен SVF-NH2T690-315-aR
MD520-4T90S ID FL-dU/dt-258 MD-OCL-250-0.028-4T-1% ID FL-SF210 MD-ACL-250-0.056-4T-2%  DL-200EBK5 ID BR11WR12,8(x2) ID BR22WR12,8(x2) MDBUN-60-T(x2) SVF-NH2T690-350-aR
MD520-4T110S ID FL-dU/dt-311 MD-OCL-330-0.021-4T-1% ID FL-SF270 MD-ACL-330-0.042-4T-2%  DL-250EBK5 ID BR11WR10,5(x2) ID BR27WR10,5P(x2) MDBUN-90-T(x2) SVF-NH2T690-400-aR
MD520-4T132S ID FL-dU/dt-377 MD-OCL-490-0.014-4T-1% ID FL-SF325 MD-ACL-330-0.042-4T-2%  DL-300EBK3 ID BR14WR8,8(x2) ID BR35WR8,8(x2) MDBUN-90-T(x2) SVF-NH3T690-500-aR
MD520-4T160S ID FL-dU/dt-456 MD-OCL-490-0.014-4T-1% ID FL-SF410 MD-ACL-490-0.028-4T-2%  DL-400EBK3 ID BR16WR7,2(x2) ID BR40WR7,2(x2) MDBUN-90-T(x2) SVF-NH3T690-630-aR
MD520-4T200S ID FL-dU/dt-577 MD-OCL-660-0.011-4T-1% ID FL-SF480 MD-ACL-660-0.021-4T-2%  DL-400EBK3 ID BR19WR5,8(x2) ID BR51WR5,8(x2) MDBUN-200-T(x2) SVF-80B2K690-800-aR
MD520-4T220S ID FL-dU/dt-660 MD-OCL-660-0.011-4T-1% ID FL-SF520 MD-ACL-660-0.021-4T-2%  DL-600EBK3 ID BR22WR5,4(x2) ID BR56WR5,4(x2) MDBUN-200-T(x2) SVF-80B2K690-800-aR
MD520-4T250S ID FL-dU/dt-739 MD-OCL-660-0.011-4T-1% ID FL-SF610 MD-ACL-660-0.021-4T-2%  DL-600EBK3 ID BR24WR4,6(x3) ID BR64WR4,6(x3) MDBUN-200-T(x3) SVF-80B2K690-1000-aR
MD520-4T280S ID FL-dU/dt-768 MD-OCL-800-0.0087-4T-1% ID FL-SF660 MD-ACL-800-0.017-4T-2%  DL-600EBK3 ID BR27WR4,2(x3) ID BR69WR4,2(x3) MDBUN-200-T(x3) SVF-80B2K690-1000-aR
MD520-4T315S ID FL-dU/dt-911 MD-OCL-800-0.0087-4T-1% —
 MD-ACL-800-0.017-4T-2%  DL-600EBK3 ID BR19WR5,5(x3) ID BR53WR5,5(x3) MDBUN-200-T(x3) SVF-80B3K690-1400-aR
MD520-4T355S ID FL-dU/dt-911 — — MD-ACL-1000-0.014-4T-2%  DL-700EBK3 ID BR24WR4,9(x3) ID BR59WR4,9(x3) MDBUN-200-T(x3) SVF-80B3K690-1400-aR
MD520-4T400S ID FL-dU/dt-1129
 		— — MD-ACL-1000-0.014-4T-2%  DL-800EBK3 ID BR27WR4,3(x3) ID BR69WR4,3(x3) MDBUN-200-T(x3) SVF-80B3K690-1400-aR

* - перегрузочная способность 130% в течение минуты.
(x2) – требуется 2 шт.
(x3) – требуется 3 шт.

Inovance MD520-4T0.4BS…MD520-4T15BS

MD500.png     MD500-1.png


Размеры, мм
H, мм W, мм D, мм
Inovance MD520-4T0.4BS…MD520-4T3.0BS 200
 130 152
Inovance MD520-4T3.7BS…MD520-4T5.5BS
 200 130 162
Inovance MD520-4T7.5BS…MD520-4T11BS 250
 140
 170
Inovance MD520-4T15BS 280
 180
 170

Inovance MD520-4T18.5BS…MD520-4T37BS


MD500-2.png         MD500-3.png


Размеры, мм
H, мм W, мм D, мм
Inovance MD520-4T18.5BS…MD520-4T22BS 350 210 192
Inovance MD520-4T30BS…MD520-4T37BS 400 250 220

Inovance MD520-4T45BS…MD520-4T160S


MD500-4.png           MD500-5.png


Размеры, мм
H, мм W, мм D, мм
Inovance MD520-4T45BS…MD520-4T55BS
 542 300 275
Inovance MD520-4T75BS…MD520-4T110S
 580 338 315
Inovance MD520-4T132S…MD520-4T160S 915 400 320

Inovance MD520-4T200S…MD520-4T400S

MD500-6.png      h.png

Размеры, мм
H, мм W, мм D, мм
Inovance MD520-4T200S…MD520-4T220S
 1134 360 500
Inovance MD520-4T250S…MD520-4T280S
 1284 390 545
Inovance MD520-4T315S…MD520-4T400S 1405 400 545
