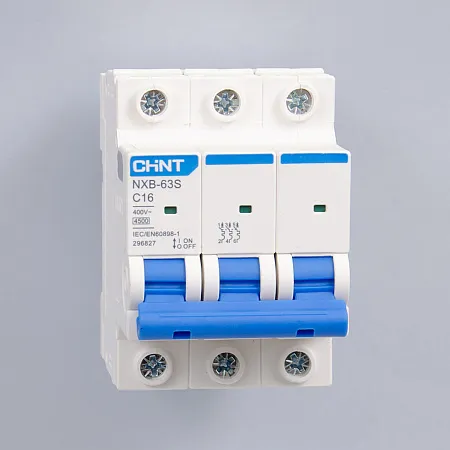

Next — серия автоматических выключателей Chint общего назначения для гражданских и промышленных объектов. В серию входят три модели автоматов NXB-63S, NXB-63 и NXB-63H с отключающей способность на 4.5, 6 и 10 кА соответственно. В серии три кривых отключения: B, C, D и «джентельменский» набор аксессуаров: вспомогательные контакты, расцепители и шинки.
У автоматов высокая электрическая износостойкость контактов — 10 000 циклов. Рабочая отключающая способность равна предельной (Icu = Ics), это значит исправный автомат гарантированно отключит предельный ток коротко замыкания минимум 3 раза.
NXB-125 — продолжение серии автоматических выключателей NXB-63 с большим габаритом. В серию входят автоматы с номинальным током от 63 до 125А с кривыми отключения C и D.
| NXB-125 | Отключающая способность 10кА | ||||||||
| In | 1p один полюс | 2p | 3p | 4p | ||||
| C кривая | D кривая | C | D | C | D | C | D | |
| 63 А | ch816121 | ch816122 | ch816129 | ch816130 | ch816137 | ch816138 | ch816145 | ch816146 |
| 80 А | ch816123 | ch816124 | ch816131 | ch816132 | ch816139 | ch816140 | ch816147 | ch816148 |
| 100 А | ch816125 | ch816126 | ch816133 | ch816134 | ch816141 | ch816142 | ch816149 | ch816150 |
| 125 А | ch816127 | ch816128 | ch816135 | ch816136 | ch816143 | ch816144 | ch816151 | ch816152 |
| NXB-63 | Отключающая способность 6 кА | ||||||||||||||
|
1p один полюс |
1p+N |
2p |
3p |
4p |
||||||||||
|
In |
B кривая |
C кривая |
D кривая |
B |
B |
C |
D |
In |
B |
C |
D |
B |
C |
D |
|
1 А |
1 А |
|||||||||||||
|
2 А |
2 А |
|||||||||||||
|
3 А |
3 А |
|||||||||||||
|
4 А |
4 А |
|||||||||||||
|
6 А |
6 А |
|||||||||||||
|
10 А |
10 А |
|||||||||||||
|
16 А |
16 А |
|||||||||||||
|
20 А |
20 А |
|||||||||||||
|
25 А |
25 А |
|||||||||||||
|
32 А |
32 А |
|||||||||||||
|
40 А |
40 А |
|||||||||||||
|
50 А |
50 А |
|||||||||||||
|
63 А |
63 А |
|||||||||||||
| Аксессуары | |
| Артикул | Описание |
| ch814991 | Вспомогательный контакт AX-X1 для NXB-63 |
| ch814990 | Сигнальный вспомогательный контакт AL-X1 для NXB-63 |
| ch814989 | Независимый расцепитель SHT-X1 AC 230/400В для NXB-63 |
| ch814988 | Независимый расцепитель SHT-X1 AC/DC 24/48В для NXB-63 |
| ch814985 | Расцепитель максимального /минимального напряжения OUVT-X1 для NXB-63 |
| ch814986 | Расцепитель максимального напряжения OVT-X1 для NXB-63 |
| ch814987 | Расцепитель минимального напряжения UVT-X1 для NXB-63 |
| ch811004 | Шина соединительная типа PIN 1P , 100А, L=1000мм |
| ch811000 | Шина соединительная типа PIN 1P , 63А, L=1000мм |
| ch811005 | Шина соединительная типа PIN 2P , 100А, L=1000мм |
| ch811001 | Шина соединительная типа PIN 2P , 63А, L=1000мм |
| ch811006 | Шина соединительная типа PIN 3P , 100А, L=1000мм |
| ch811002 | Шина соединительная типа PIN 3P , 63А, L=1000мм |
| ch811007 | Шина соединительная типа PIN 4P , 100А, L=1000мм |
| ch811003 | Шина соединительная типа PIN 4P , 63А, L=1000мм |
| Технические характеристики | |||||
| Количество полюсов | 1, 2, 3, 4 | ||||
| Номинальный ток | In | А | 1…63 | ||
| Номинальное рабочее напряжение | Ph/N | Ue | В | 230 | |
| Ph/Ph | Ue | В | 415 | ||
| Номинальная рабочая частота | Fe | Гц | 50 | ||
| Кривая отключения | B, C, D | ||||
| Отключающая способность | по ГОСТ Р 50345-99 при 400В | Icu | кА | 6 | |
| Износостойкость механическая | циклов | 20000 | |||
| Износостойкость электрическая | циклов | 10000 | |||
| Температура эксплуатации | t | °С | -35…+40 | ||

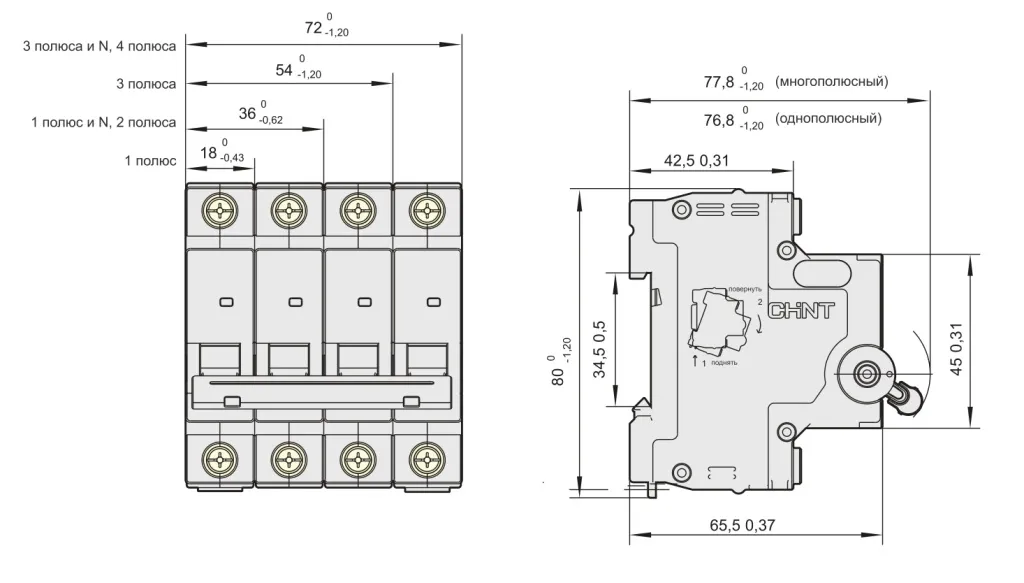

Размеры NXB-63, мм

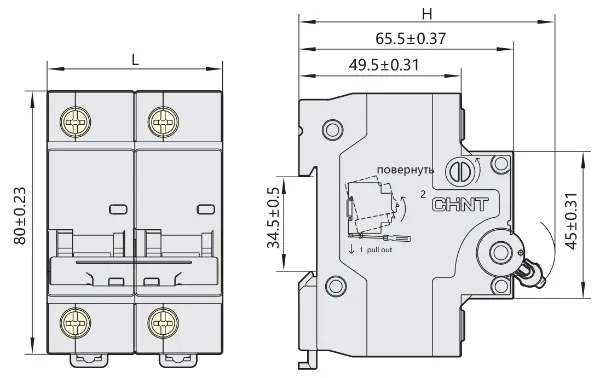

Размеры NXB-125, мм
| Размеры NXB125 | ||||
| 1p | 2p | 3p | 4p | |
| L, мм | 27 | 54 | 81 | 108 |
| H, мм | 75.5 | 78.5 | 78.5 | 78.5 |
