SJB, SJBC, SVC, SVD
  • 1, 2 и 3 классы защиты.
  • Картридж можно установить под углом  180°, что позволяет повернуть и весь прибор при сохранении читаемости текста.
  • Сменные картриджи, облегчающие замену.
  • НО и НЗ контакт для дистанционной передачи информации «окончание срока службы».
  • Индикатор окончания срока службы на картридже.

Раздел УЗИП OEZ в магазине

Каталог Minia 2019
45,2 мб
Таблица выбора
Артикул Тип
Подключ. Ном. ток разряда, кА Макс. ток разряда, кА Имп. ток разряда, кА Уров. защиты, кВ  Контакт сигн. Мод.
18мм
Запасной картридж
L-N,
3L-PE(N)
N-PE L-N,
3L-N
N/PE
Класс защиты 1
OEZ:38357 SJB-25E-3-MZS 3L + PEN 25 - - 25 ≤ 1,5   1 СО
6 OEZ:38360 -
OEZ:38358 SJB-25E-3N-MZS 3L + N + PE 25 100 - 25 ≤ 1,5   1 СО 8 OEZ:38360 OEZ:38359
OEZ:45559 SJB-50E-1-MZS 1L + PEN 50 - - 50 ≤ 2,5   1 СО 2 OEZ:45561 -
OEZ:45560 SJB-50E-1N-MZS 1L + N + PE 50 100 - 50 ≤ 2,5   1 СО 4 OEZ:45561 OEZ:38359
Класс защиты 1+2
OEZ:38361 SJBC-25E-3-MZS 3L + PEN 2 - 40 25 ≤ 1,5   1 СО 6 OEZ:38363 OEZ:38364
OEZ:38362 SJBC-25E-3N-MZS 3L + N + PE 25 100 - 25 ≤ 1,5   1 СО 8 OEZ:38363 OEZ:38364
OEZ:40619 SVBC-12,5-3-MZ 3L+PEN 12,5 - 50 12,5 ≤ 1,2   - 3 OEZ:40625 -
OEZ:40620 SVBC-12,5-3-MZS 3L+PEN 12,5 - 50 12,5 ≤ 1,2   1 СО 3 OEZ:40625 -
OEZ:40621 SVBC-12,5-3N-MZ 3L+N+PE 12,5 100 50 12,5 ≤ 1,2   - 4 OEZ:40625 OEZ:40626
OEZ:40622 SVBC-12,5-3N-MZS 3L+N+PE 12,5 100 50 12,5 ≤ 1,2   1 СО 4 OEZ:40625 OEZ:40626
OEZ:40623 SVBC-12,5-4-MZ 3L+N+PE 12,5 100 50 12,5 ≤ 1,2   - 4 OEZ:40625 -
OEZ:40624 SVBC-12,5-4-MZS 3L+N+PE 12,5 100 50 12,5 ≤ 1,2   1 СО 4 OEZ:40625 -
OEZ:40615 SVBC-12,5-1-MZ 1L+PEN 12,5 - 50 12,5 ≤ 1,2   - 1 OEZ:40625 -
OEZ:40618 SVBC-12,5-1N-MZS 1L+N+PE 12,5 100 50 12,5 ≤ 1,2   1 СО 2 OEZ:40625 OEZ:40626
Класс защиты 2
OEZ:38365 SVC-350-3-MZ 3L+PEN 20 - - - ≤ 1,5   - 3 OEZ:38369 -
OEZ:38366 SVC-350-3-MZS 3L+PEN 20 - - - ≤ 1,5   1 СО 3 OEZ:38369 -
OEZ:38367 SVC-350-3N-MZ 3L+N+PE 20 20 40 - ≤ 1,5   - 4 OEZ:38369 OEZ:38370
OEZ:38368 SVC-350-3N-MZS 3L+N+PE 20 20 40 - ≤ 1,5   1 СО 4 OEZ:38369 OEZ:38370
OEZ:40861 SVC-350-4-MZ 3L+N+PE 20 20 40 - ≤ 1,5   - 4 OEZ:38369 -
OEZ:40862 SVC-350-4-MZS 3L+N+PE 20 20 40 - ≤ 1,5   1 СО 4 OEZ:38369 -
OEZ:42378 SVC-350-1-MZ 1L+PEN 20 - - - ≤ 1,5   - 1 OEZ:38369 -
OEZ:42379 SVC-350-1-MZS 1L+PEN 20 - - - ≤ 1,5   1 СО 1 OEZ:38369 -
OEZ:42380 SVC-350-1N-MZ 1L+N+PE 20 20 40 - ≤ 1,5   - 2 OEZ:38369 OEZ:38370
OEZ:42381 SVC-350-1N-MZS 1L+N+PE 20 20 40 - ≤ 1,5   1 СО 2 OEZ:38369 OEZ:38370
Класс защиты 3
OEZ:38371 SVD-253-1N-MZS 1L+PEN 20 - 40 - ≤ 1,1   1 СО 1 OEZ:38373 -
OEZ:38372 SVD-335-3N-MZS 3L+PEN 20 - 40 - ≤ 1,1   1 СО 2 OEZ:38374 -
Характеристики
Номинальное рабочее напряжение Ue В АС 230/400
Рабочая частота Fe Гц 50/60
Время срабатывания для устройств 1 класса нс ≤100
для устройств 1+2 класса нс ≤25
для устройств 2 класса нс ≤25
для устройств 3 класса нс ≤25
Состав сигнальных контактов 1 переключающий
Номинальный ток контактов дистанционной сигнализации окончания срока службы при 250В A 1
Температура эксплуатации t °C -40…+80

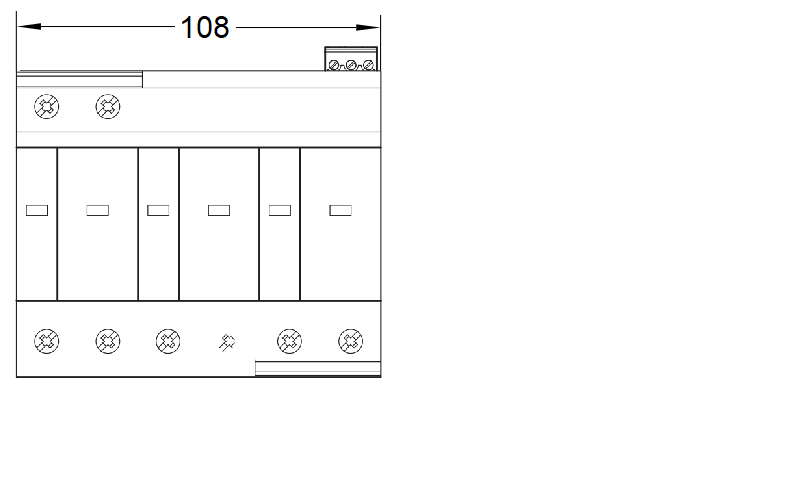

SJB-25
3L+N+PE
3L+PEN

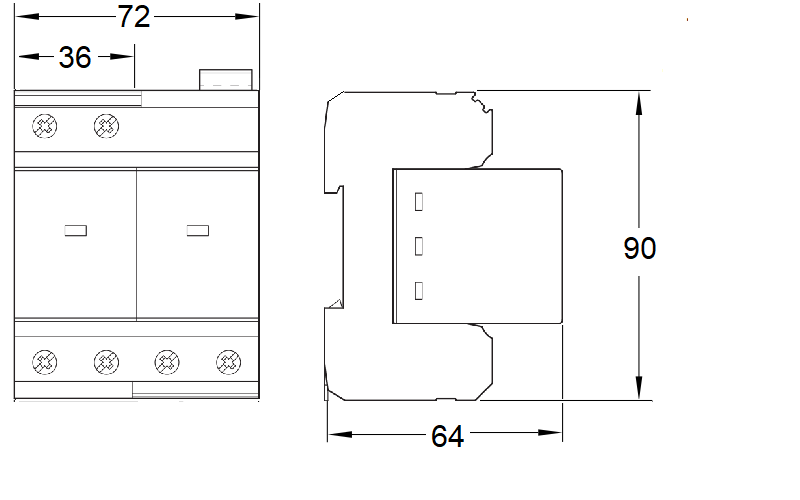

SJB-50
1L+N+PE
1L+PEN

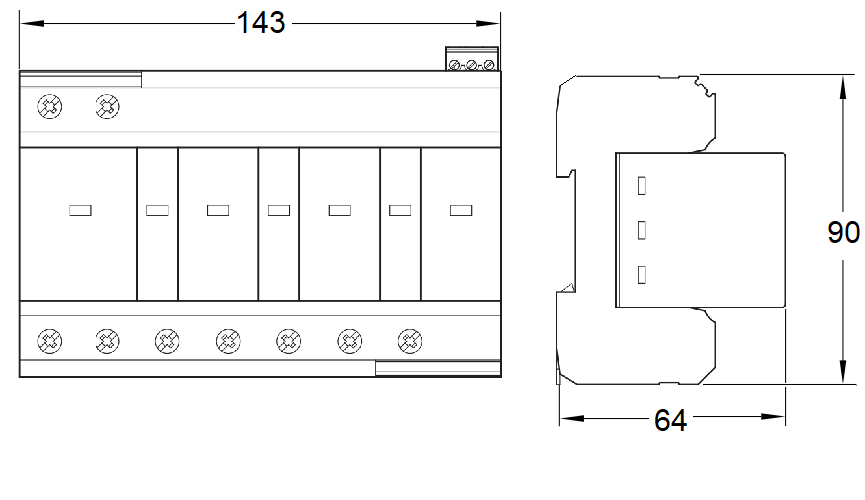

JBC-25-3



SJBC-25-3N
SVBC-12.5
3L+N+PE, 4L+PEN
3L+PEN
1L+N+PE
1L+PEN

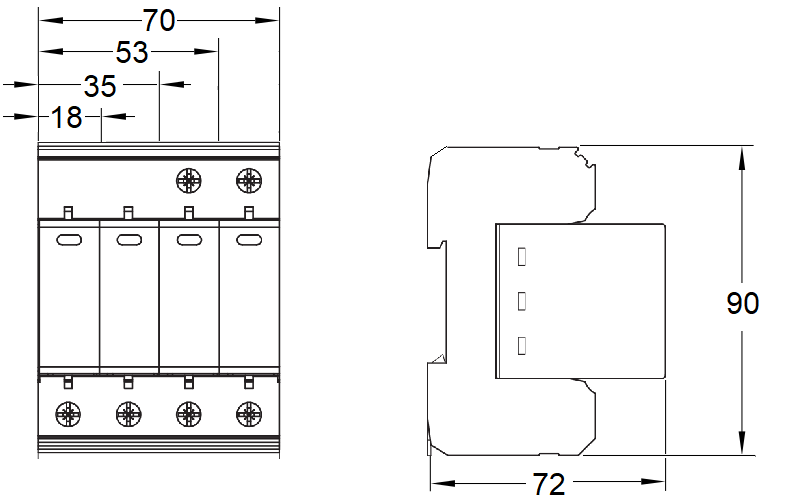

SVC-350
3L+N+PE
3L+PEN
1L+N+PE
1L+PEN

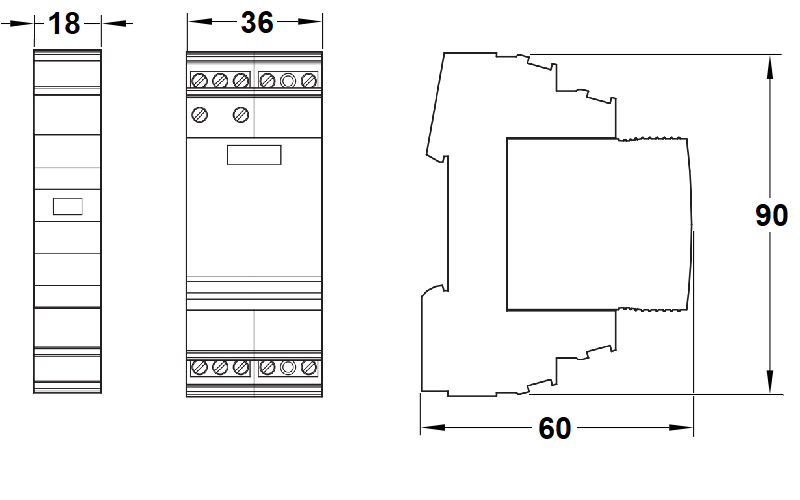

SVD-253-1N, SVD-335-3N
