- Крепление на DIN-рейку (INS40-160) или монтажную плату.
- Исполнения с видимым разрывом (INV).
- Возможна установка боковых или фронтальных выносных рукояток.
- Возможна установка вспомогательных контактов мгновенного и опережающего действия.
- Исполнение для организации ввода резерва.
Раздел Compact INV, INS в магазине
Каталог INV_INS 2013
14,3 мб
Таблица выбора | |||||||||||
Артикул | Номинальный ток, А | Тип | Вес, кг | Аксессуары | |||||||
Клеммные заглушки | Разделители полюсов | Доп. контакты | Выносные рукоятки | ||||||||
3Р | 4Р | 3Р | 4Р | 3Р | 4Р | 3P/4P | Передняя | Боковая | |||
Interpact INS. Установка на DIN-рейку и монтажную плату 35мм (до 160А включительно), без видимого разрыва | |||||||||||
28900 | 28901 | 40 | INS40 | 0,5 | 0,6 | 28955 | — | 29450 | LV428941 | 28943 | |
28902 | 28903 | 63 | INS63 | ||||||||
28904 | 28905 | 80 | INS80 | ||||||||
28908 | 28909 | 100 | INS100 | 0,8 | 0,9 | 28956 | 28959 | 29450 | LV428941 | 28943 | |
28910 | 28911 | 125 | INS125 | ||||||||
28912 | 28913 | 160 | INS160 | ||||||||
31100 | 31101 | 100 | INS100 | 2 | 2,2 | Короткие: | LV429329 | 29450 | LV431050 | 31054+31057 | |
31104 | 31105 | 160 | INS160 | LV429516 | |||||||
31102 | 31103 | 200 | INS200 | Длинные: | |||||||
31106 | 31107 | 250 | INS250 | LV429518 | |||||||
31108 | 31109 | 320 | INS320 | 4,6 | 4,9 | Короткие: | LV432570 | 29450 | 31052 | — | |
31110 | 31111 | 400 | INS400 | LV432592 | |||||||
31112 | 31113 | 500 | INS500 | Длинные: | |||||||
31114 | 31115 | 630 | INS630 | LV432594 | |||||||
Interpact INV. Установка на монтажную плату, с видимым разрывом | |||||||||||
31160 | 31161 | 100 | INV100 | 2 | 2,2 | Короткие: | LV429329 | 29450 | LV431050 | 31054+31057 | |
31164 | 31165 | 160 | INV160 | LV429516 | |||||||
31162 | 31163 | 200 | INV200 | Длинные: | |||||||
31166 | 31167 | 250 | INV250 | LV429518 | |||||||
31168 | 31169 | 320 | INV320 | 4,6 | 4,9 | Короткие: | LV432570 | 29450 | 31052 | — | |
31170 | 31171 | 400 | INV400 | LV432592 | |||||||
31172 | 31173 | 500 | INV500 | Длинные: | |||||||
31174 | 31175 | 630 | INV630 | LV432594 | |||||||
31370 | 31371 | 630 | INV630b | 14 | 18 | LV433638 | LV433639 | 31315 | 29450 | 31296 | — |
31358 | 31359 | 800 | INV800 | ||||||||
31360 | 31361 | 1000 | INV1000 | ||||||||
31362 | 31363 | 1250 | INV1250 | ||||||||
31364 | 31365 | 1600 | INV1600 | ||||||||
31366 | 31367 | 2000 | INV2000 | 35 | 45 | — | 31319 | 29450 | 31298 | — | |
31368 | 31369 | 2500 | INV2500 |
Технические характеристики | |||||||||||
Тип разъединителя | INS 40...80 | INS 100...160 |
INS/INV 250... 100...250 |
INS/INV 320...630 | INS/INV 630b | INS/INV 800...1600 | INS/INV 2000...2500 | ||||
Номинальное напряжение изоляции | при 50Гц | Ui | В | 690 | 750 | 750 | 750 | 1000 | 1000 | 1000 | |
Импульсное выдерживаемое напряжение | при 50Гц | Uimp | кВ | 8 | 8 | 8 | 8 | 12 | 12 | 12 | |
Номинальное рабочее напряжение | при 50Гц | Ue | В | 500 | 690 | 690 | 690 | 690 | 690 | 690 | |
Номинальная включающая способность | Мин. (без защиты) | Icm | кА | 15 | 20 | 30 | 50 | 75 | 75 | 105 | |
Макс. (с защитой авт. выключателем) | Icm | кА | 75 | 154 | 330 | 330 | 330 | 330 | 330 | ||
Допустимый сквозной ток короткого замыкания | 1c | lcw | А | 3000 | 5500 | 8500 | 20000 | 35000 | 35000 | 50000 | |
Зс | lcw | А | 1730 | 3175 | 4900 | 11500 | 20000 | 20000 | 30000 | ||
Износостойкость механическая | циклов | 20000 | 15000 | 15000 | 10000 | 5000 | 3000 | 3000 | |||
Износостойкость электрическая без обслуживания | при 50Гц | циклов | 1500 | 1500 | 1500 | 1500 | 1000 | 500 | 100 | ||
Температура эксплуатации | t | °С | -25...+70 |
Interpact INS40-160

Interpact INS250 – 100 – 630
Interpact INV100 – 630

Interpact INS630b – 1600
Interpact INV630b – 1600
Interpact INS2000 – 2500
Interpact INV2000 – 2500

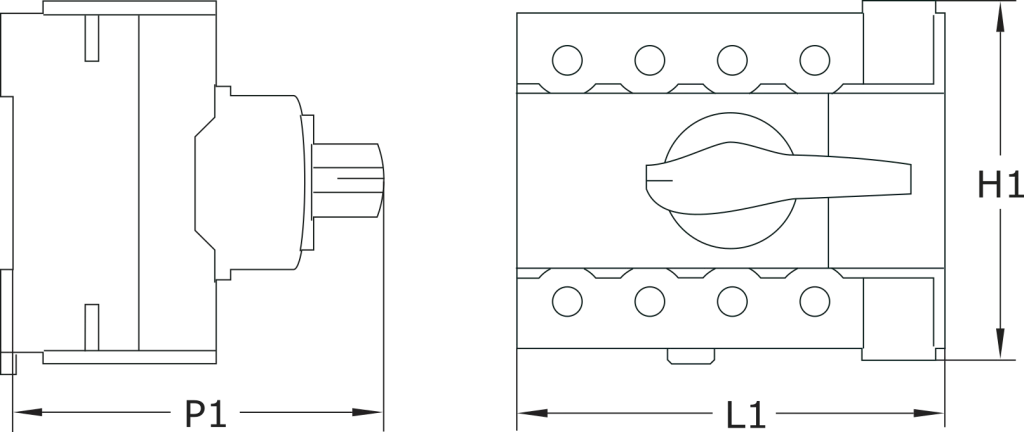

Размеры, мм | |||
Тип | H1 | L1 | P1 |
INS40/63/80 |
40,5 | 90 | 79 |
INS100/125/160 | 50 | 135 | 79 |
Interpact INS250 – 100 – 630
Interpact INV100 – 630

Размеры, мм | |||
Тип | H1 | L1 | P1 |
INS250 | 136 | 140 | 131 |
INV100/250 |
|||
INV320/630 |
205 | 185 | 160,4 |
INS320/630 |

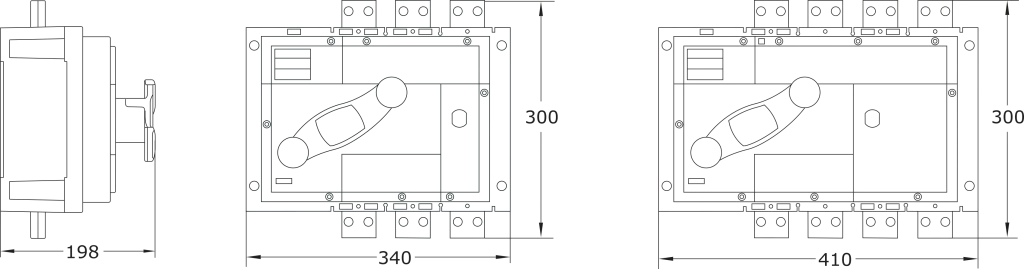

Interpact INS630b – 1600

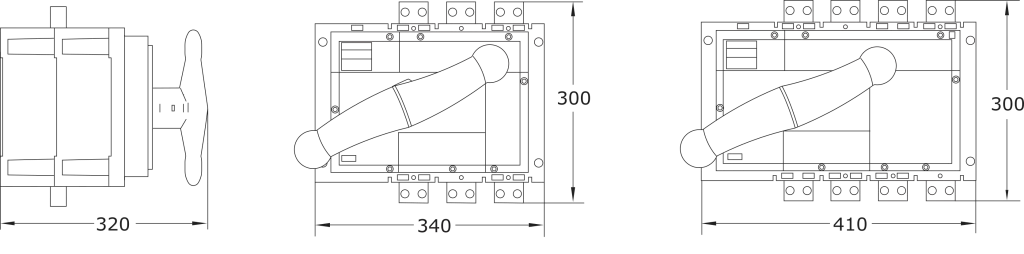

Interpact INV630b – 1600

Interpact INS2000 – 2500
Interpact INV2000 – 2500
