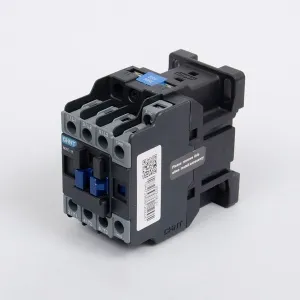

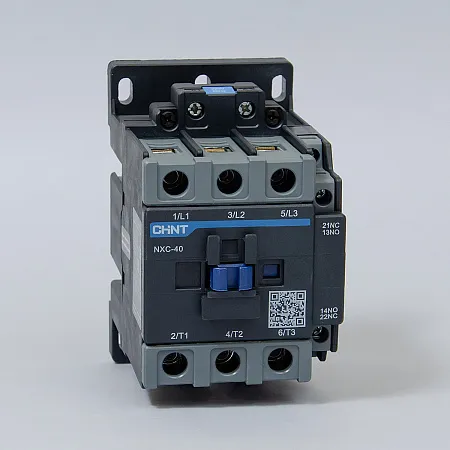

NXC | Контакторы Chint

Next NXC — серия контакторов Chint с номинальным током до 630А. В серию входят универсальные контакторы, а также миниатюрные контакторы NXC-M высотой 58 мм. Универсальные контакторы NXC предназначены для дистанционного управления, частых включений и выключений электрических цепей, в том числе электродвигателей в тяжёлом режиме работы. Поддерживают установку дополнительных контактов, механических блокировок, приставок выдержки времени, модулей подавления бросков напряжения и предусматривают сборку реверсивного контактора.

CHINT — компания номер один в Китае по объёмам производства электротехнического оборудования. На сегодня компания насчитывает более 140 представительств и имеет штат с более 30 000 сотрудников. Она основана в 1984 году, а с 2010 года официально представлена в России.

Смотрите также
Модульные автоматы из этой серии — Next NXB-63 и NXB-125
Аналоги — Контакторы NC1

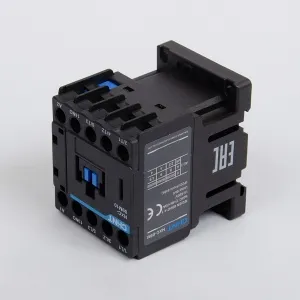

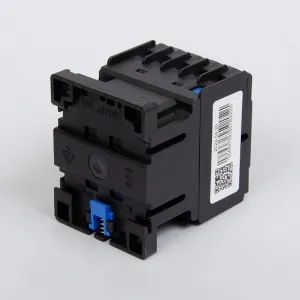

NXC-M \| Миниатюрные контакторы
Артикул, в зависимости от напряжения встроенной катушки					Количество полюсов	Номинальный ток по AC3	Мощность двигателя по AC3 при U=380В	Встроенные вспомогательные контакты	Масса
220В AC	220В DC	110В DC	24В AC	24В DC	Количество полюсов	Номинальный ток по AC3	Мощность двигателя по AC3 при U=380В	Встроенные вспомогательные контакты	Масса
ch836608					4P (2НО+2НЗ)	6 А		-	0,2 кг
ch836584				ch836666	3P (3НО)	6 А	2,2 кВт	1НЗ	0,2 кг
ch836572					3P (3НО)	6 А	2,2 кВт	1НО	0,2 кг
ch836612	ch836685				4P (2НО+2НЗ)	9 А		-	0,2 кг
ch836600					4P (4НО)	9 А		-	0,2 кг
ch836588	ch836667		ch836590	ch836669	3P (3НО)	9 А	4 кВт	1НЗ	0,2 кг
ch836576				ch836660	3P (3НО)	9 А	4 кВт	1НО	0,2 кг
ch836616		ch836689		ch836690	4P (2НО+2НЗ)	12 А		-	0,2 кг
			ch836606		4P (4НО)	12 А		-	0,2 кг
ch836592				ch836672	3P (3НО)	12 А	5,5 кВт	1НЗ	0,2 кг
ch836580				ch836663	3P (3НО)	12 А	5,5 кВт	1НО	0,2 кг

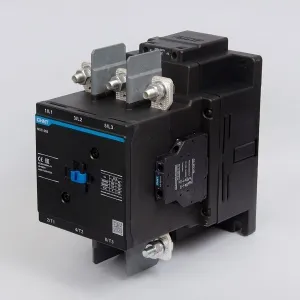

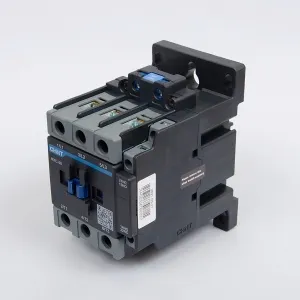

NXC \| Универсальные трёхполюсные контакторы
Артикул, в зависимости от напряжения встроенной катушки							Номинальный ток по AC3	Мощность двигателя при U=380В по AC3	Встроенные вспомогательные контакты	Масса
220В АС	380В AC	127В AC	110В AC	48В AC	36В AC	24В AC	Номинальный ток по AC3	Мощность двигателя при U=380В по AC3	Встроенные вспомогательные контакты	Масса
ch836696	ch836697						6 А	2,2 кВт	1НО+1НЗ	0,4 кг
ch836704	ch836705						9 А	4 кВт	1НО+1НЗ	0,4 кг
ch836712	ch836713	ch925475	ch925471	ch925499	ch925487	ch925483	12 А	5,5 кВт	1НО+1НЗ	0,4 кг
ch836720							16 А	7,5 кВт	1НО+1НЗ	0,4 кг
ch836904	ch836905						18 А	7,5 кВт	1НО+1НЗ	0,4 кг
ch836851	ch836857	ch925731	ch925727	ch925755	ch925743	ch925739	25 А	11 кВт	1НО+1НЗ	0,5 кг
ch836852	ch836858						32 А	15 кВт	1НО+1НЗ	0,5 кг
ch836853	ch836859						38 А	18,5 кВт	1НО+1НЗ	1,1 кг
ch836780	ch836779	ch925919	ch925915	ch925943	ch925931	ch925927	40 А	18,5 кВт	1НО+1НЗ	1,1 кг
ch836788	ch836787		ch836765				50 А	22 кВт	1НО+1НЗ	1,1 кг
ch836796	ch836795		ch938041	ch836800	ch938057	ch938053	65 А	30 кВт	1НО+1НЗ	1,1 кг
ch836816	ch836817						85 А	37 кВт	1НО+1НЗ	1,5 кг
ch836824	ch836825		ch925409				100 А	45 кВт	1НО+1НЗ	1,5 кг
ch836511	ch836512		ch925248				120 А	55 кВт	2НО+2НЗ	3,4 кг
ch836515	ch836516		ch925252				160 А	75 кВт	2НО+2НЗ	3,5 кг
ch836519	ch836520						185 А	90 кВт	2НО+2НЗ	3,5 кг
ch836523	ch836524						225 А	110 кВт	2НО+2НЗ	3,6 кг
220-240В AC/DC	380-415В AC/DC		110-127В AC/DC				Ток по AC3	Мощность двигателя	Вспомогательные контакты	Масса
ch836542	ch836541		ch836543				265 А	132 кВт	2НО+2НЗ	6,7 кг
ch836545							330 А	160 кВт	2НО+2НЗ	6,9 кг
ch836548	ch836547						400 А	200 кВт	2НО+2НЗ	6,9 кг
ch836560	ch836559						500 А	250 кВт	2НО+2НЗ
ch836563	ch836562						630 А	335 кВт	2НО+2НЗ

Общие характеристики			NXC-06M	NXC-09M	NXC-12M	NXC-06	NXC-09	NXC-12	NXC-16	NXC-18	NXC-22	NXC-25	NXC-32	NXC-38
Номинальное напряжение Ue			690 В
Номинальный тепловой ток Ith	по AC1		20	20	20	20	20	25	25	32	32	40	50	50
Степень защиты корпуса			IP20
Номинальный рабочий ток Ir	220/230В AC	АС3	6	9	12	6	9	12	16	18	22	25	32	38
	220/230В AC	АС4	6	9	12	6	9	12	16	18	22	25	32	38
	380/400В AC	АС3	6	9	12	6	9	12	16	18	22	25	32	38
	380/400В AC	АС4	6	9	9	6	9	12	12	18	18	25	32	32
	660/690В AC	АС3	3,8	4,9	4,9	3,8	6,6	8,9	8,9	12	14	18	22	22
	660/690В AC	АС4	3,8	4,9	4,9	3,8	6,6	8,9	8,9	12	12	18	22	22
Номинальная мощность двигателя	220/230В AC		1,5	2,2	3	1,5	2,2	3	3	4	5,5	5,5	7,5	9
	380/400В AC		2,2	4	5,5	2,2	4	5,5	7,5	7,5	11	11	15	18,5
	660/690В AC		3	4	4	3	5,5	7,5	7,5	10	11	15	18,5	18,5
Электрическая износостойкость, циклов		АС3	1 200 000
Механическая износостойкость, циклов			12 000 000
Допустимая температура эксплуатации			-35…+70 °С
Характеристики катушки управления
Энергопотребление	включение		25…40 ВА			40…60 ВА						50…70 ВА
Энергопотребление	удержание		2…7 ВА			9,5 ВА						8…11,4 ВА
Активная мощность потребления			1…3 Вт
Напряжение включения			75…120% Us
Напряжение отключения			для AC 20…70% Us для DC 10…70% Us			20…65% Us

Общие характеристики			NXC-40	NXC-50	NXC-50/N	NXC-65	NXC-75	NXC-85	NXC-100	NXC-120	NXC-160	NXC-185	NXC-225	NXC-265	NXC-330	NXC-400	NXC-500	NXC-630
Номинальное напряжение Ue			220 … 690 В
Номинальный тепловой ток Ith		AC1	60	80	80	80	90	100	110	200	200	275	275	315	380	450	630	700
Степень защиты корпуса IP			IP10								IP00
Номинальный рабочий ток Ir	220/230В AC	АС3	40	50	50	65	75	85	100	120	160	185	225	265	330	400	500	630
	220/230В AC	АС4	40	50	50	65	75	85	100	120	160	160	185	265	330	330	500	500
	380/400В AC	АС3	40	50	50	65	75	85	100	120	160	185	225	265	330	400	500	630
	380/400В AC	АС4	40	50	50	65	75	85	100	120	160	160	185	265	330	330	500	500
	660/690В AC	АС3	34	39	39	42	42	49	49	86	107	107	118	170	235	303	353	400
	660/690В AC	АС4	34	39	39	42	42	49	49	86	107	107	107	137	170	235	303	353
Номинальная мощность двигателя	220/230В AC		11	15	15	18,5	22	22	25	37	45	55	63	75	90	132	160	200
	380/400В AC		18,5	22	22	30	37	37	45	55	75	90	110	132	160	200	250	335
	660/690В AC		30	37	37	37	37	45	45	80	100	100	110	160	200	300	335	350
Электрическая износостойкость, циклов		АС3	1 200 000				800 000			1 200 000				800 000
Механическая износостойкость, циклов			9 000 000				6 500 000			6 000 000
Допустимая температура эксплуатации			-35…+70 °С
Характеристики катушки управления
Энергопотребление	включение		160…210 ВА				190…250 ВА			500 ВА				600 ВА			800 ВА
Энергопотребление	удержание		13…25 ВА				17…30 ВА			50 ВА				11 ВА			11 ВА
Активная мощность потребления			4…8 Вт				6…10 Вт			30…50 Вт				3…6 Вт			3…7 Вт
Напряжение включения			75…120% Us							75…120% Us
Напряжение отключения			20…65% Us							20…65% Us				10…70% Us

Характеристики вспомогательных контактов
Номинальное рабочее напряжение			690В
Номинальное напряжение изоляции			690В
Тепловой ток Ith			10А
Номинальная включающая способность			10Ie для АС15 или 1Ie для DC13
Номинальный ток Ie	вспомогательный контакт	AC15	1,5А при 380, 400В
		DC13	0,3А при 220В
	реле времени F5	AC15	0,52А
		DC13	0,15А
Степень защиты			IP20
Присоединение проводов	гибкий без наконечника		1 … 4 мм²
	гибкий с наконечником		1 … 4 мм²
	жёсткий		0,8 мм²

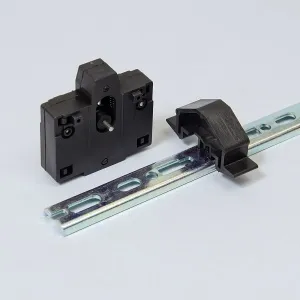

Механическая блокировка
Совместимость	NXC-09-38	NXC-40-65	NXC-75-100	NXC-120-225	NXC-265-630
Тип	MI-5	MI-6	MI-7	MI-9	NCL8-C
Артикул	ch256717	ch777989	ch777988	ch263761	ch250960

Вспомогательные контакты

Приставки с выдержкой времени

Пылезащитный кожух

Артикул

Тип

Контакты

Совместимость

Артикул

Тип

Контакты

Совместимость

Артикул

Тип

Совместимость

Фронтальные 4p

Контактная приставка с задержкой срабатывания

Задержка отключения

ch938996

AXC-1

NXC-06-22

ch938255

AX-3X/04

4НЗ

все NXC

ch258018

F5-D0

1НО+1НЗ

все NXC

NXC-120-630

ch938253

AX-3X/13

1НО+3НЗ

ch258019

F5-D2

ch938997

AXC-2

NXC-25-38

ch938251

AX-3X/22

2НО+2НЗ

ch258020

F5-D4

ch938998

AXC-3

NXC-40-65

ch938252

AX-3X/31

3НО+1НЗ

Задержка включения

ch938999

AXC-4

NXC-75-100

ch938254

AX-3X/40

4НО

ch258021

F5-T0

1НО+1НЗ

все NXC

Фронтальные 2p

ch258022

F5-T2

ch938257

AX-3X/02

2НЗ

все NXC

ch258023

F5-T4

ch938256

AX-3X/11

1НО+1НЗ

ch938258

AX-3X/20

2НО

Боковые

ch938259

AX-3C/11

1НО+1НЗ

все NXC

Тепловые реле

Артикул

Ток

Совместимость

Артикул

Ток

Совместимость

Артикул

Ток

Совместимость

NXR-12

NXR-25

NXR-100

ch837092

0.1-0.16A

Миниатюрные
контакторы
NXC-06M,
09M, 12M

ch837106

0.16-0.25A

NXC-06, 09, 12,
16, 18, 22, 25,
32, 38

ch837122

23-32A

NXC-40, 50, 65,
75, 85, 100

ch837093

0.16-0.25A

ch837107

0.25-0.4A

ch837123

30-40A

ch837094

0.25-0.4A

ch837108

0.4-0.63A

ch837124

37-50A

ch837095

0.4-0.63A

ch837109

0.63-1A

ch837125

48-65A

ch837096

0.63-1A

ch837111

1.25-2A

ch837127

63-80A

ch837097

1-1.6A

ch837112

1.6-2.5A

ch837128

80-93A

ch837099

1.6-2.5A

ch837110

1-1.6A

ch837129

80-100A

ch837100

2.5-4A

ch837118

12-18A

NXR-200

ch837101

4-6A

ch837119

17-25A

ch837130

80-160А

NXC-120, 160,
185, 225

ch837102

5.5-8A

ch837113

2.5-4A

ch837131

100-200А

ch837103

7-10A

ch837114

4-6A

NXR-630

ch837104

9-12A

ch837115

5.5-8A

ch837132

125-250A

NXC-225, 265,
330, 400, 500,
630

ch837116

7-10A

ch837133

200-400A

ch837117

9-13A

ch837134

315-630A

NXR-38

ch837120

23-32A

NXC-25, 32, 38

ch837121

30-38A

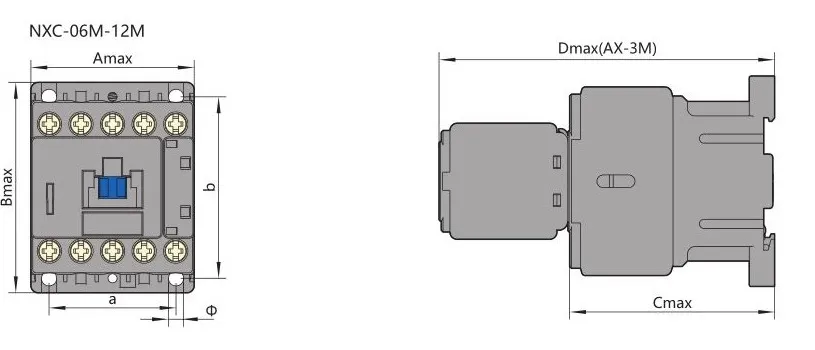

Размеры миниатюрных контакторов

Размеры, мм
Модель	Amax	Bmax	Cmax	Dmax	a	b	Φ
NXC-06M-12M	45.5	59	58	94	35±0.35	50±0.48	4.2
NXC-06M/4-12M/4	45.5	59	58	94	35±0.35	50±0.48	4.2
NXC-06M/Z-12M/Z	45.5	59	70	106	35±0.35	50±0.48	4.2
NXC-06M/4/Z-12M/4/Z	45.5	59	70	106	35±0.35	50±0.48	4.2

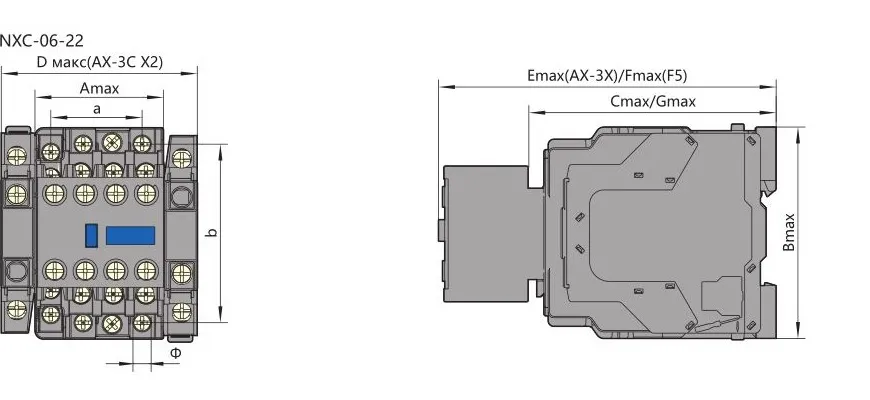

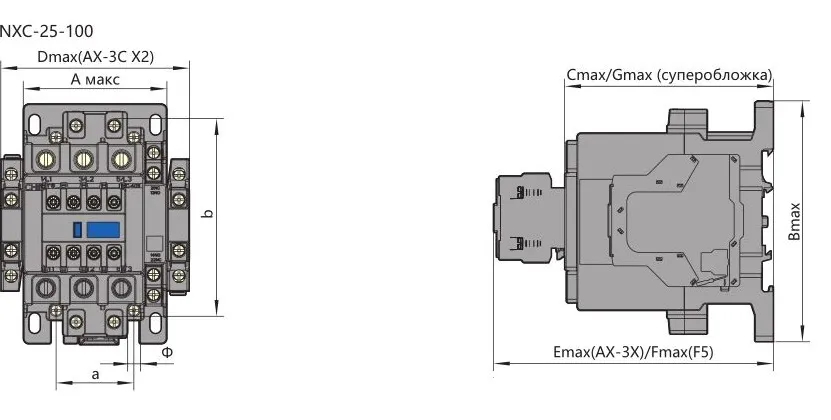

Размеры универсальных контакторов 6-100А

Размеры, мм
Модель	Amax	Bmax	Cmax	Dmax	Emax	Fmax	Gmax	a	b	Φ
NXC-06-22	45.5	75	88	70	126.5	146.5	90	35±0.31	62±0.31	4.5
NXC-25-38	56.5	87	93	81	131.5	151.5	95	40±0.31	48±0.31	4.5
NXC-40-65	77	129	118	102	156.5	176.5	121	40±0.31	105±0.31	6.5
NXC-75-100	87	132	127	112	165.5	185.5	129	40±0.28	105±0.57	6.5

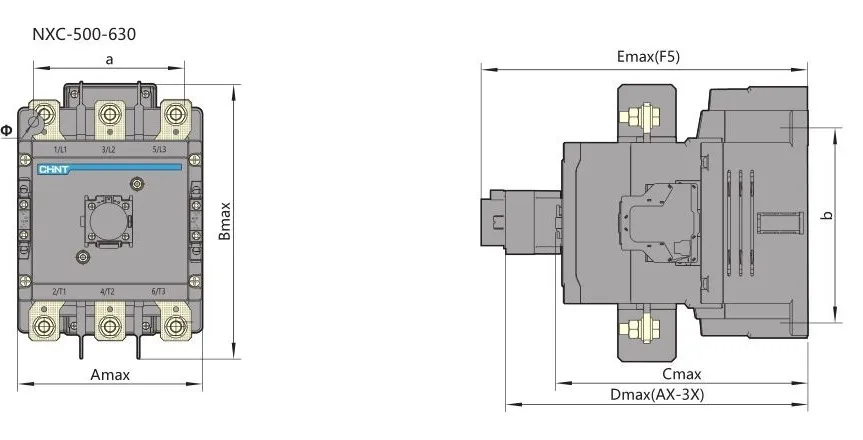

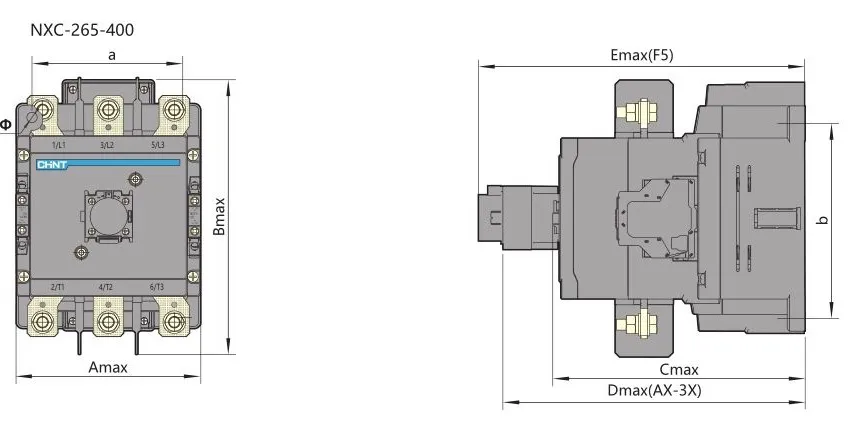

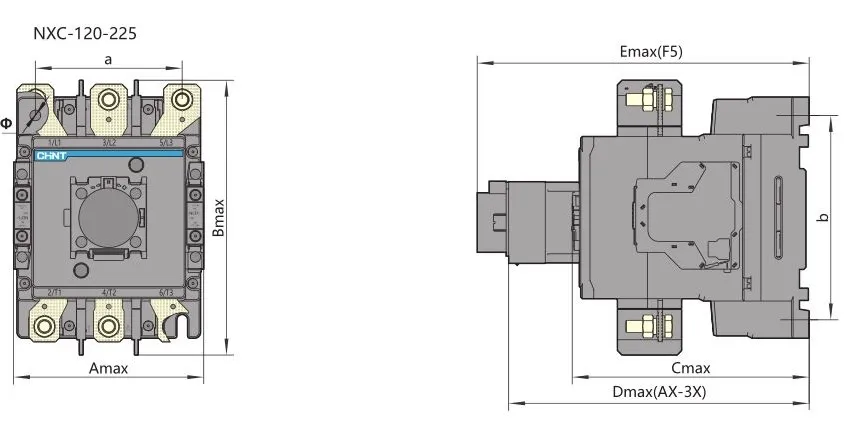

Размеры контакторов 120-630А

Размеры, мм
Модель	Amax	Bmax	Cmax	Dmax	Emax	a	b	Φ
NXC-120-225	127	182	158	196.5	216.5	96±0.5	133.6±0.8	7
NXC-265-400	150	236	207	245.5	265.5	120±0.5	180±0.8	9
NXC-500-630	165	248	225	263.5	283.5	130±0.5	180±0.8	9
