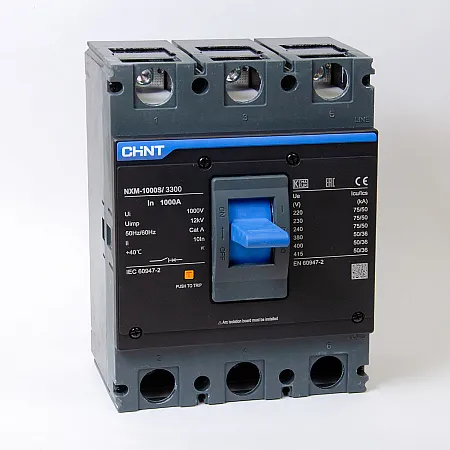

Автоматические выключатели 160…1600А с отключающей способностью до 70кА, для наиболее распространённых применений. Возможна установка моторного привода, вспомогательных контактов и расцепителей напряжения, а также выносной поворотной рукояти.
Модели с электронным расцепителем снабжены регулируемыми уставками тока перегрузки и короткого замыкания с возможностью регулировки времени срабатывания уставки по перегрузке. Селективная отсечка по току короткого замыкания снабжена фиксированной задержкой срабатывания 0,3с.
| Таблица выбора | ||||||
| Габарит | Номинальный ток, In | 25кА | 35кА | 36кА | 50кА | 70кА |
| Расцепитель FTU — нерегулируемый | ||||||
| NXM-63 | 10A | ch205882 | ch205890 | |||
| 16A | ch205883 | ch205891 | ||||
| 20A | ch205884 | ch205892 | ||||
| 25A | ch205885 | ch205893 | ||||
| 32A | ch205886 | ch205894 | ||||
| 40A | ch205887 | ch205895 | ||||
| 50A | ch205888 | ch205896 | ||||
| 63A | ch205889 | ch205897 | ||||
| NXM-125 | 25A | ch844299 | ch844285 | |||
| 32A | ch844300 | ch844286 | ||||
| 40A | ch844301 | ch844287 | ||||
| 50A | ch844302 | ch844288 | ||||
| 63A | ch131360 | ch844289 | ||||
| 80A | ch131361 | ch844290 | ||||
| 100A | ch131362 | ch844283 | ||||
| 125A | ch131363 | ch844284 | ||||
| NXM-160 | 125A | ch844326 | ch844322 | |||
| 160A | ch131364 | ch844323 | ||||
| NXM-250 | 160A | ch131365 | ch844329 | |||
| 180A | ch131366 | ch844330 | ||||
| 200A | ch131367 | ch844331 | ||||
| 225A | ch131368 | ch844332 | ||||
| 250A | ch131369 | ch844333 | ||||
| NXM-400 | 315A | ch131371 | ch844355 | |||
| 320A | ch844363 | ch844356 | ||||
| 350A | ch131372 | ch844357 | ||||
| 400A | ch131373 | ch844358 | ||||
| NXM-630 | 400A | ch844374 | ch844368 | |||
| 500A | ch131374 | ch844369 | ||||
| 630A | ch131375 | ch844370 | ||||
| NXM-800 | 630A | ch844382 | ch844378 | |||
| 800A | ch131376 | ch844379 | ||||
| NXM-1000 | 800A | ch844280 | ch844277 | |||
| 1000A | ch131377 | ch844276 | ||||
| Расцепитель FMU — регулируемый | ||||||
| NXM-1600 | 800...1000A | ch844317 | ch844311 | |||
| NXM-1600 | 1000...1250A | ch844318 | ch844312 | |||
| NXM-1600 | 1250...1600A | ch131378 | ch844313 | |||
| Электронный расцепитель | ||||||
| NXMS-160 | 63...100A | ch264746 | ||||
| 63...125A | ch264747 | |||||
| 80...160A | ch264748 | |||||
| NXMS-250 | 100...200A | ch264754 | ||||
| 125...250A | ch264755 | |||||
| NXMS-400 | 200...400A | ch845726 | ||||
| NXMS-630 | 400...630A | ch845730 | ||||
| NXMS-1000 | 630...800A | ch845707 | ||||
| 630...1000A | ch845708 | |||||
| NXMS-1250 | 630...1250A | ch201719 | ||||
| NXMS-1600 | 800...1600A | ch201720 | ||||
| Аксессуары | ||||||||
| Описание | Наименование |
|
|
|
|
|
|
|
| Вспомогательный контакт состояния | AX-Mх R (правый) | ch946951 | ch946949 | ch946935 | ch946929 | |||
| AX-Mх L (левый) | ch946946 | ch946944 | ch946941 | ch946938 | ch946932 | ch146145 | ||
| Сигнальный контакт аварийного отключения | AL-Mx R (правый) | ch201842 | ch946950 | ch946934 | ch946928 | ch146146 | ||
| AL-Mx L (левый) | ch946947 | ch203836 | ch946939 | ch946937 | ch946931 | |||
| Комбинированный контакт: состояния и аварии | AX/AL-Mx R (правый) | ch946948 | ch946933 | |||||
| AX/AL-Mx L (левый) | ch201843 | ch946945 | ch146364 | ch946940 | ch946936 | ch946930 | ||
| Расцепитель минимального напряжения | UVT-Mx A1 R AC230V (правый) | ch152865 | ch946968 | |||||
| UVT-Mx A1 L AC230V (левый) | ch203834 | ch152863 | ch946978 | ch946985 | ch946960 | |||
| UVT-Mx A2 R AC400V (правый) | ch152864 | ch946967 | ||||||
| UVT-Mx A2 L AC400V (левый) | ch203835 | ch152862 | ch946977 | ch946984 | ch946959 | |||
| Независимый расцепитель | SHT-Mx D1 R DC24V (правый) | ch946976 | ch946964 | ch946979 | ch946986 | ch946962 | ||
| SHT-Mx D1 L DC24V (левый) | ch946994 | ch946955 | ||||||
| SHT-Mx A1 R AC230V (правый) | ch946974 | ch946966 | ch946981 | ch946988 | ch946961 | |||
| SHT-Mx A1 L AC230V (левый) | ch946996 | ch946953 | ch946972 | |||||
| SHT-Mx A2 R AC400V (правый) | ch946975 | ch946965 | ch946980 | ch946987 | ch946963 | |||
| SHT-Mx A2 L AC400V (левый) | ch946995 | ch946954 | ch946973 | |||||
| Моторный привод |
|
ch946922 | ch946926 | ch946912 | ch946908 | ch946916 | ch946914 | |
| MD-Mx A2 AC400V | ch946921 | ch946925 | ch946911 | ch946907 | ch946915 | ch946913 | ||
|
|
ch946905 | |||||||
| MD-Mx A2 S AC400V (36кА) | ch946903 | |||||||
|
|
ch946904 | |||||||
|
|
ch946906 | |||||||
| Выносная поворотная рукоятка | ERH-Mx | ch946896 | ch946886 | ch946889 | ch946891 | ch946887 | ch946894 | ch946892 |
| Внешние выводы для переднего присоединения | FCP-Mx-3P боковой (шт)* | ch844969 | ch844970 | ch844975 | ch844973 | ch844976 | ||
| FCP-Mx-3P прямой (шт)* | ch844968 | ch844971 | ch844974 | ch844972 | ch844977 | |||
| FCP-Mx-3P (компл 6шт) | ch844994 | |||||||
| FCP-Mx-4P (компл 8шт) | ch844993 | |||||||
| Характеристики | ||||||||||
| Тип выключателя |
|
|
|
|
|
|
|
|
|
|
| Доступные уровни отключающей способности | Icu (кА) | 25, 50 | 25, 50 | 35, 50 | 35, 50 | 50, 70 | 50, 70 | 50, 70 | 50, 70 | 50, 70 |
| Количество полюсов | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Номинальный ток | In (А) | 10…63 | 25…125 | 125...160 | 160…250 | 315…400 | 400…630 | 630…800 | 800…1000 | 1000…1600 |
| Напряжение изоляции | Ui (В) | 800 | 1000 | |||||||
| Номинальное импульсное выдерживаемое напряжение | Uimp (кВ) | 8 | 12 | |||||||
| Номинальное рабочее напряжение | Ue (В) | 400 | 400 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Износостойкость механическая без обслуживания | циклов | 20000 | 20000 | 20000 | 20000 | 10000 | 10000 | 8000 | 5000 | 5000 |
| Износостойкость электрическая без обслуживания при AC415V, In | циклов | 10000 | 10000 | 10000 | 10000 | 8000 | 8000 | 5000 | 2500 | 2500 |
| Температура эксплуатации | t (°С) | -35…+70 | ||||||||
