∙ Номинальное сечение от 1,5 мм² до 35 мм²
∙ Подключение проводов без использования инструментов
∙ Концевая пластина не требуется, корпуса клемм закрыты с обоих сторон
∙ Возможность использования готовой и индивидуальной маркировки
∙ Два ряда для штекерных перемычек для удобства разветвления цепей

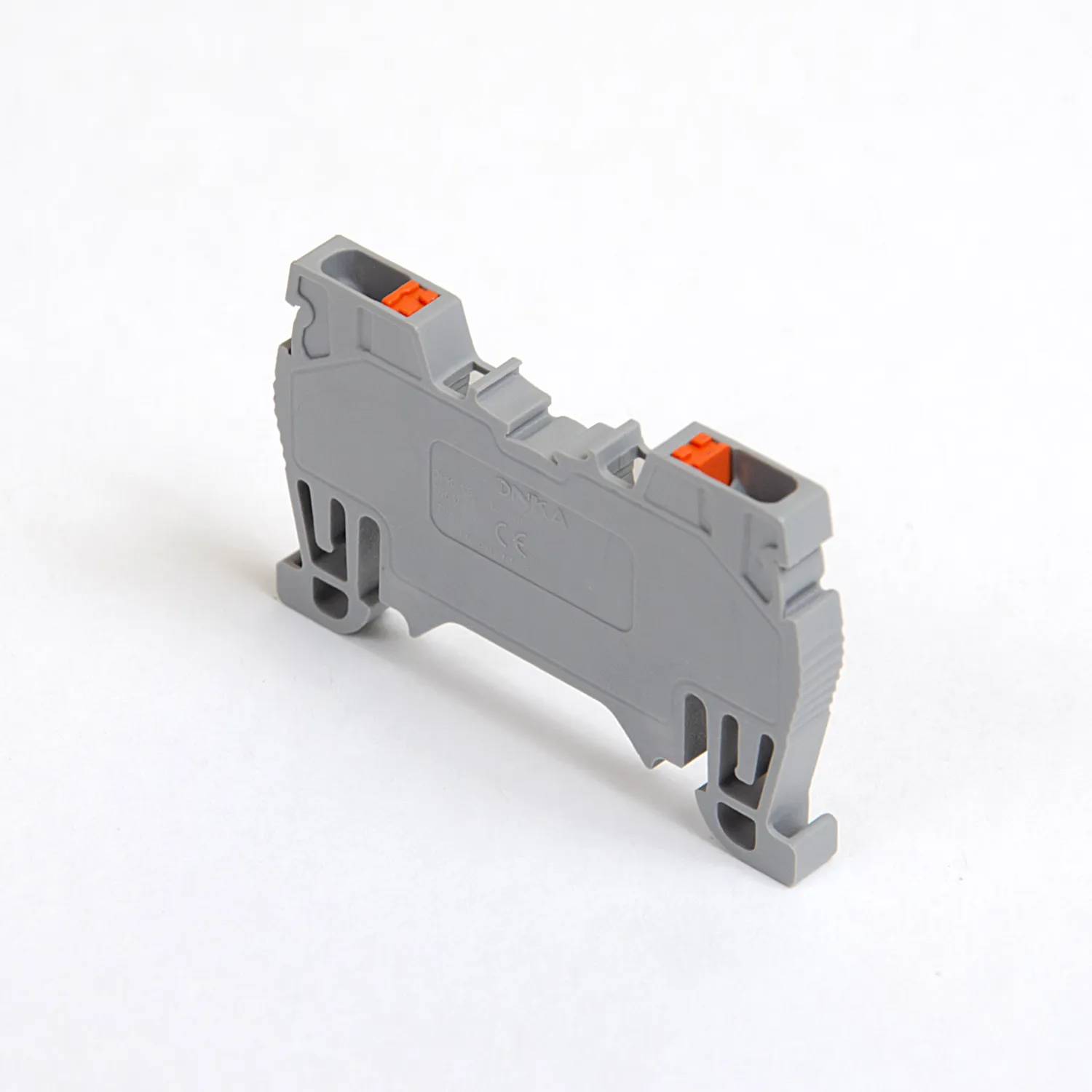

| Пружинные быстрозажимные клеммы Push-in (Таблица выбора) | ||||||||
| Артикул | Тип | Цвет | Сечение провода, мм2 | Ном. ток, А | Ширина/Длина/Высота, мм | Перемычки, полюсов: | Подходящая маркировка | |
| 2 (3) | 10 (20) | |||||||
| on1020002 | OPK 1,5 | СЕРЫЙ | 1,5 | 17,5 | 5х52х33 | on1060101, on1060102 | on1060104, on1060105 | on1060198 |
| on1020004 | OPK 1,5 | ЧЕРНЫЙ | 1,5 | |||||
| on1020005 | OPK 1,5 | СИНИЙ | 1,5 | |||||
| on1020006 | OPK 1,5 | КОРИЧНЕВЫЙ | 1,5 | |||||
| on1020007 | OPK 1,5 | КРАСНЫЙ | 1,5 | |||||
| on1020008 | OPK 1,5 | ЖЕЛТЫЙ | 1,5 | |||||
| on1020009 | OPK 1,5 | ЗЕЛЕНЫЙ | 1,5 | |||||
| on1020834 | OPK 1,5/2,5ST | ЗЕМЛЯ | 1,5…2,5 | 17,5…24 | ||||
| on1020814 | OPK 2,5S | СЕРЫЙ | 2,5 | 17,5…24 | 5,0х52х33 | on1060102, on1060101 | on1060105, on1060104 | on1060198 |
| on1020816 | OPK 2,5S | ЧЕРНЫЙ | 2,5 | |||||
| on1020817 | OPK 2,5S | СИНИЙ | 2,5 | |||||
| on1020818 | OPK 2,5S | КОРИЧНЕВЫЙ | 2,5 | |||||
| on1020819 | OPK 2,5S | КРАСНЫЙ | 2,5 | |||||
| on1020820 | OPK 2,5S | ЖЕЛТЫЙ | 2,5 | |||||
| on1020821 | OPK 2,5S | ЗЕЛЕНЫЙ | 2,5 | |||||
| on1020013 | OPK 2,5 | СЕРЫЙ | 2,5 | 24 | 5,8х52х33 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020015 | OPK 2,5 | ЧЕРНЫЙ | 2,5 | |||||
| on1020016 | OPK 2,5 | СИНИЙ | 2,5 | |||||
| on1020017 | OPK 2,5 | КОРИЧНЕВЫЙ | 2,5 | |||||
| on1020018 | OPK 2,5 | КРАСНЫЙ | 2,5 | |||||
| on1020019 | OPK 2,5 | ЖЕЛТЫЙ | 2,5 | |||||
| on1020020 | OPK 2,5 | ЗЕЛЕНЫЙ | 2,5 | |||||
| on1020835 | OPK 2,5T | ЗЕМЛЯ | 2,5 | |||||
| on1020024 | OPK 4 | СЕРЫЙ | 4 | 32 | 6,6х52х33 | on1060111, on1060112 | on1060114, on1060115 | on1060190 |
| on1020026 | OPK 4 | ЧЕРНЫЙ | 4 | |||||
| on1020027 | OPK 4 | СИНИЙ | 4 | |||||
| on1020028 | OPK 4 | КОРИЧНЕВЫЙ | 4 | |||||
| on1020029 | OPK 4 | КРАСНЫЙ | 4 | |||||
| on1020030 | OPK 4 | ЖЕЛТЫЙ | 4 | |||||
| on1020031 | OPK 4 | ЗЕЛЕНЫЙ | 4 | |||||
| on1020299 | OPK 2/4T | ЗЕМЛЯ | 2…4 | 24…32 | ||||
| on1020034 | OPK 6 | СЕРЫЙ | 6 | 41 | 8,2х62,5х36 | on1060127, on1060128 | on1060130, on1060131 | on1060188 |
| on1020036 | OPK 6 | ЧЕРНЫЙ | 6 | |||||
| on1020037 | OPK 6 | СИНИЙ | 6 | |||||
| on1020038 | OPK 6 | КОРИЧНЕВЫЙ | 6 | |||||
| on1020039 | OPK 6 | КРАСНЫЙ | 6 | |||||
| on1020040 | OPK 6 | ЖЕЛТЫЙ | 6 | |||||
| on1020041 | OPK 6 | ЗЕЛЕНЫЙ | 6 | |||||
| on1020836 | OPK 6T | ЗЕМЛЯ | 6 | |||||
| on1020044 | OPK 10 | СЕРЫЙ | 10 | 57 | 9,5х62,5х36 | on1060132, on1060133 | on1060135, on1060136 | on1060188 |
| on1020046 | OPK 10 | СЕРЫЙ | 10 | |||||
| on1020047 | OPK 10 | СИНИЙ | 10 | |||||
| on1020048 | OPK 10 | КОРИЧНЕВЫЙ | 10 | |||||
| on1020049 | OPK 10 | КРАСНЫЙ | 10 | |||||
| on1020050 | OPK 10 | ЖЕЛТЫЙ | 10 | |||||
| on1020051 | OPK 10 | ЗЕЛЕНЫЙ | 10 | |||||
| on1020300 | OPK 6/10T | ЗЕМЛЯ | 6…10 | 41…57 | ||||
| on1020054 | OPK 16 | СЕРЫЙ | 16 | 76 | 10,7х103х60 | on1060136, on1060137 | on1060139 | - |
| on1020057 | OPK 16 | СИНИЙ | 16 | |||||
| on1020064 | OPK 35 | СЕРЫЙ | 35 | 125 | 15,2х103х60 | on1060140, on1060141 | on1060143 | - |
| on1020067 | OPK 35 | СИНИЙ | 35 | |||||
| ДВУХЪЯРУСНЫЕ ПРУЖИННЫЕ КЛЕММЫ СЕРИИ ОРК | ||||||||
| on1020441 | OPK 2,5-2CN | СЕРЫЙ | 2,5 | 24 | 5,8х75,15хх50,5 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020444 | OPK 2,5-2CN | СИНИЙ | ||||||
| on1020445 | OPK 2,5-2CN | КОРИЧНЕВЫЙ | ||||||
| on1020450 | OPK 2,5-2CNK; с внутр. Перемычкой | СЕРЫЙ | ||||||
| on1020459A | OPK 2,5-2CD-A; с диодом | СЕРЫЙ | ||||||
| on1020459B | OPK 2,5-2CD-B; с диодом | СЕРЫЙ | ||||||
| on1020432 | OPK 2,5-2CT1; с 1-м уровнем на землю | СЕРЫЙ | ||||||
| on1020433 | OPK 2,5-2CT; с 2-мя уровнями на землю | ЗЕМЛЯ | ||||||
| on1020379 | OPK 2,5-2CO | СЕРЫЙ | ||||||
| on1020382 | OPK 2,5-2CO | СИНИЙ | ||||||
| on1020495 | OPK 4-2C | СЕРЫЙ | 4 | 32 | 6,6х75,15х50,5 | on1060111, on1060112 | on1060114, on1060115 | on1060190 |
| on1020498 | OPK 4-2C | СИНИЙ | ||||||
| on1020504 | OPK 4-2CNK; с внутр. Перемычкой | СЕРЫЙ | ||||||
| on1020513A | OPK 4-2CD-A; с диодом | СЕРЫЙ | ||||||
| on1020513B | OPK 4-2CD-B; с диодом | СЕРЫЙ | ||||||
| on1020436 | OPK 4-2CT1; с 1-м уровнем на землю | СЕРЫЙ | ||||||
| on1020437 | OPK 4-2CT; с 2-мя уровнями на землю | ЗЕМЛЯ | ||||||
| on1020201 | OPK 4-2CT | СЕРЫЙ | ||||||
| on1020406 | OPK 4-2CO; низкий | СЕРЫЙ | 4 | 32 | 6,7х69х50 | on1060111, on1060112 | on1060114, on1060115 | on1060190 |
| on1020409 | OPK 4-2CO; низкий | СИНИЙ | ||||||
| on1020285 | OPK 2,5E; 3-х выводной | СЕРЫЙ | 2,5 | 24 | 5,9х64,8х33 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020287 | OPK 2,5E; 3-х выводной | ЧЕРНЫЙ | ||||||
| on1020288 | OPK 2,5E; 3-х выводной | СИНИЙ | ||||||
| on1020290 | OPK 2,5E; 3-х выводной | КРАСНЫЙ | ||||||
| on1020292 | OPK 2,5E; 3-х выводной | ЗЕЛЕНЫЙ | ||||||
| on1020275 | OPK 2,5C; 4-х выводной | СЕРЫЙ | 2,5 | 24 | 5,9х77,3х33,3 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020277 | OPK 2,5C; 4-х выводной | ЧЕРНЫЙ | ||||||
| on1020278 | OPK 2,5C; 4-х выводной | СИНИЙ | ||||||
| on1020280 | OPK 2,5C; 4-х выводной | КРАСНЫЙ | ||||||
| on1020282 | OPK 2,5C; 4-х выводной | ЗЕЛЕНЫЙ | ||||||
| on1020265 | OPK 2,5CCA; 4-х выводной, с размыкателем | СЕРЫЙ | ||||||
| on1020223 | OPK 2,5S; с держ.предохр. (5х20) | СЕРЫЙ | 2,5 | 24 | 5,9х68,3х33 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020236 | OPK 2,5 SLD 12VAC/DC; с держ.предохр. (5х20), с индикацией 12VAC/DC | СЕРЫЙ | ||||||
| on1020245 | OPK 2,5 SLD 24VAC/DC; с держ.предохр. (5х20), с индикацией 24VAC/DC | СЕРЫЙ | ||||||
| on1020254 | OPK 2,5 SLD 48VAC/DC; с держ.предохр. (5х20), с индикацией 48VAC/DC | СЕРЫЙ | ||||||
| on1020256 | OPK 2,5 SLD 110VAC/DC; с держ.предохр. (5х20), с индикацией 110VAC/DC | СЕРЫЙ | ||||||
| on1020258 | OPK 2,5 SLD 220VAC/DC; с держ.предохр. (5х20), с индикацией 220VAC/DC | СЕРЫЙ | ||||||
| on1020302 | OPK 2,5-PCY; с разъемом | СЕРЫЙ | ||||||
| on1020306 | MPK 2,5 | СЕРЫЙ | 2,5 | 24 | 5,9х23х26,4 | - | - | - |
| on1020309 | MPK 2,5 | СИНИЙ | ||||||
| on1020327 | MPK 2,5 | СЕРЫЙ | ||||||
| on1020330 | MPK 2,5 | СИНИЙ | ||||||
| on1020335 | P | ЗЕМЛЯ | ||||||
| ТРЕХЪЯРУСНЫЕ ПРУЖИННЫЕ КЛЕММЫ СЕРИИ ОРК | ||||||||
| on1020155 | OPK 2,5-3C; | СЕРЫЙ | 2,5 | 24 | 5,9х106х60 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020158 | OPK 2,5-3C; | СИНИЙ | ||||||
| on1020164 | OPK 2,5-3CK; с внутр.перемычкой | СЕРЫЙ | ||||||
| on1020183 | OPK 4-3C | СЕРЫЙ | 4 | 32 | 6,7х106х60 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| on1020186 | OPK 4-3C | СИНИЙ | ||||||
| on1020192 | OPK 4-3CK; с внутр.перемычкой | СЕРЫЙ | ||||||
| on1020174 | OPK 2,5-3CT; с 1-м уровнем заземления | СЕРЫЙ | 2,5 | 24 | 5,9х106х60 | on1060106, on1060107 | on1060109, on1060110 | on1060192 |
| Характеристики | |||
| Напряжение изоляции | Ui | кВ | 8 |
| Номинальное напряжение | Un | В | 750 |
| Материал изоляции | Полиамид PA 6.6 | ||
| Температура эксплуатации | °C | -40 0C, +140 | |
| Класс воспламеняемости согласно UL 94 | V2 | ||
| Аксессуары | ||
| Артикул | Тип | Наименование |
| on1060053 | OPK-AP 2,5-10 | Разделитель клеммных групп для OPK (2,5-10) (серый) (0592) |
| on1060002 | PKD 4 | Упор на DIN-рейку MR 35, безвинтовой, (серый), 1202 |
| on1060014 | EB 35/3 | Упор на DIN-рейку MR 35, с винтом, (серый), 1222 |
| on1060005 | EB 35/6 | Упор на DIN-рейку MR 35, высокий, (серый), 1212 |
| on1060024 | GE | Упор и маркировка клеммных групп на DIN-рейку, (серый) (1232) |
| on1060500 | PLGE | Маркировка клеммных групп на DIN-рейку, (серый) |
| on1060093 | PME 3 | Маркировка клеммных групп на PKD 4, (прозр.), 1482 ( в качестве маркировки можно использовать el5034251 или el5035151 ) |
| on1060084 | PKD 5 | Упор на DIN-рейку MR15, (серый),1472 |
| on1060034 | MPKD | Упор для миниклемм MPKS под винт, (серый), 1442 |
| on1060043 | MPKDS | Упор для миниклемм MPKS под монт.плату, (серый),1452 |
| Маркировка | ||
| Артикул | Тип | Печать |
| on1060198 | OD10-5P | Маркировка для клемм (без надписей), 10х4,5мм, (для клемм 1,5 и 2,5S), 1 пластина (л.) - 88 шт., 5443 |
| on1060192 | OD10-6P | Маркировка для клемм (без надписей), 10х5мм, (для клемм 2,5 и 4S), 1 пластина (л.) - 72 шт., 4440 |
| on1060190 | OD10-6P | Маркировка для клемм (без надписей), 10х5,5 мм, (для клемм MRK 4. OPK 4 и концевых стопоров) 1 пластина (л.) - 64 шт., 4390 |
| on1060188 | OD10-8P | Маркировка для клемм (без надписей), 10х7 мм. (для клемм 6, 10 кв.мм) 1 пластина (л.) - 56 шт., 2630 |
