Что означает маркировка AC-7a и AC-7b на модульных контакторах?
Наиболее распространены категории применения AC-7a и AC-7b. Типы нагрузок определяются ГОСТом Р 51731-2010 пункт 5.4 согласно которому:
AC-7a — для коммутации слабоиндуктивной нагрузки переменного тока. К таким нагрузкам относят: нагревательные элементы, осветительные приборы, электромагниты и пр. Контактор с такой категорией подойдет для коммутации различных бытовых приборов.
AC-7b — для коммутации бытовых электродвигателей переменного тока. Однако, в отличии от категории AC-3 тут есть ограничения. Так не допускается больше 5-и пусков в течении 1 минуты и 10 пусков в течении 10 минут. Некоторые производители указывают мощность двигателя для которой предназначен контактор, а не номинальный ток.

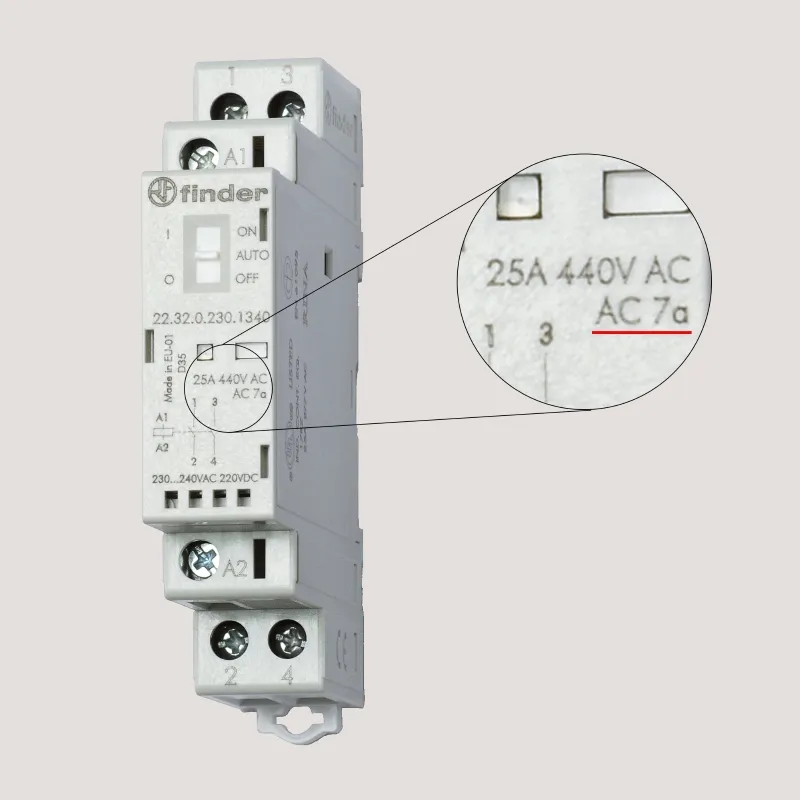

Модульный контактор Finder рассчитанный на 25А по категории AC-7a

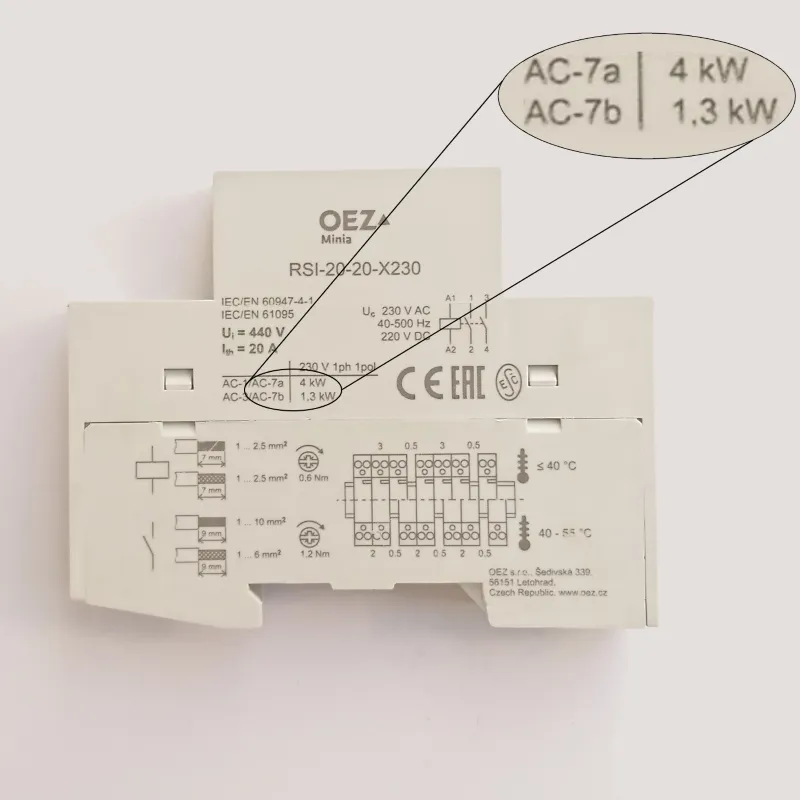

Модульный контактор OEZ для двигателей 1,3 кВт по категории AC-7b
Некоторые контакторы рассчитаны на применение для двух категорий. В этом случае на контакторе указывается два значения номинального тока или мощности.
