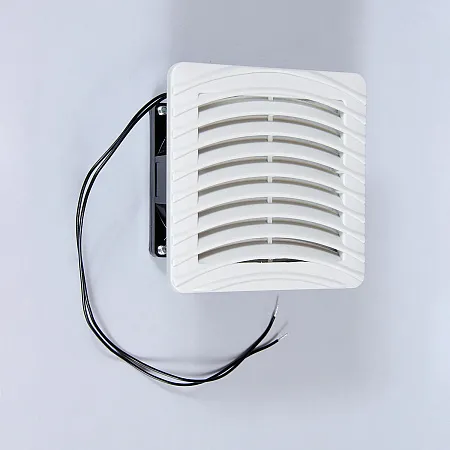

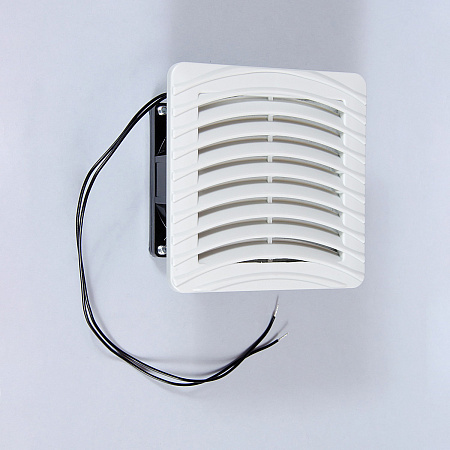

Вентиляторы и выпускные решетки для электротехнических (распределительных) шкафов

Степень защиты IP54
Смена направления потока на 180°
Монтируется в шкаф без помощи инструментов

Дополнительные материалы:

Документация для скачивания

Расчёт производительности вентилятора с примерами

Выбор щитового климатического оборудования Выбор щитового климатического оборудования

Код заказа
Размеры

Технические характеристики
Код заказа вентилятора		ID FS092F35	ID FS125F67	ID FS177F108	ID FS223F190	ID FS223F270	ID FS291F500	ID FS291F850	ID FS291F1350
Код заказа выпускной решетки		ID GS092	ID GS125	ID GS177	ID GS223	ID GS223	ID GS291	ID GS291	ID GS291
Код заказа сменного фильтра		ID FM092	ID FM125	ID FM177	ID FM223	ID FM223	ID FM291	ID FM291	ID FM291
Потребляемая мощность	Вт	13/12	19/18	19/18	38/36	41/38	65/80	120/160	120/160
Номинальный ток	А	0,07/0,06	0,12/0,11	0,12/0,11	0,24/0,22	0,30/0,28	0,29/0,37	0,52/0,65	0,52/0,65
Уровень шума	Дб	32/35	41/42	41/42	50/52	50/52	62/65	70/72	70/72
Расход воздуха	м³/ч	25/35	65/85	105/126	220/240	230/265	550/600	650/800	1150/1350
Расход воздуха с фильтром	м³/ч	20/25	55/70	78/90	155/185	190/215	380/410	500/600	750/950
Температура эксплуатации	°С	-30...+70
Напряжение питания		220-240В АС 50/60Гц
Степень защиты		IP54

Технические характеристики серии Slide
Код заказа вентилятора		ID FS092F35s	ID FS125F67s	ID FS177F108s	ID FS223F190s	ID FS223F270s	ID FS291F500s	ID FS291F850s
Код заказа выпускной решетки		ID GS092s	ID GS125s	ID GS177s	ID GS223s	ID GS223s	ID GS291s	ID GS291s
Код заказа сменного фильтра		ID FM092	ID FM125	ID FM177	ID FM223	ID FM223	ID FM291	ID FM291
Потребляемая мощность	Вт	13	16	21	26	42	48	72
Номинальный ток	А	0,078	0,08	0,12	0,23	0,2	0,23	0,33
Уровень шума	Дб	27	39	43	52	63	63	63
Расход воздуха	м³/ч	39	96	138	272	586	800	1000
Расход воздуха с фильтром	м³/ч	24	65	100	200	380	480	700
Температура эксплуатации	°С	-25...+65
Напряжение питания		230В АС 50Гц
Степень защиты		IP54

Общие рекомендации по установке

Расположите нагнетающий вентилятор в нижней части шкафа, ускоряя естественное движение горячего воздуха, а не противодействуя ему. Воздух вокруг горячих объектов двигается снизу вверх в соответствии с принципом конвекции.

Расположите выпускную решётку в верхней части шкафа, создавая воздушный поток, проходящий через весь шкаф. Убедитесь, что внутреннее оборудование не затрудняет движение воздуха. Обеспечьте свободный воздушный коридор от вентилятора до выпускной решётки диаметром 10..20см для максимальной производительности.

Смотрите так же:

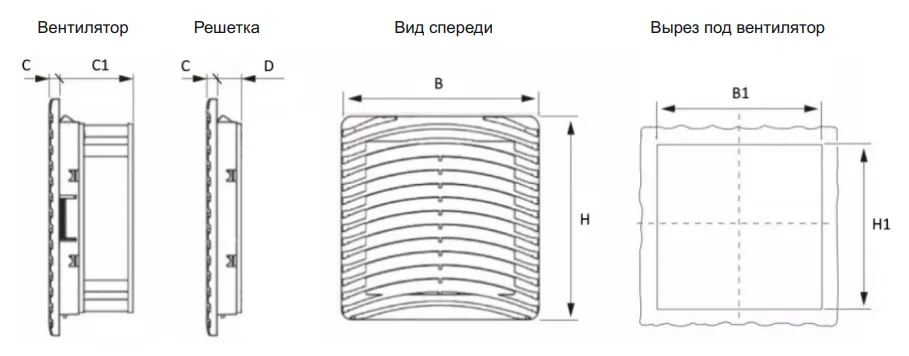

Размеры, мм
	B	H	C	C1	B1	H1
ID FS092F35; ID GS092	109	109	7	59	92	92
ID FS125F67; ID GS125	150	150	7	60	124	124
ID FS177F108; ID GS177	204	204	7	99	177	177
ID FS223F190; ID GS223	250	250	7	109	223	223
ID FS223F270; ID GS223	250	250	7	111	223	223
ID FS291F500; ID GS291	325	325	7	141	291	291
ID FS291F850; ID GS291	325	325	7	127	291	291
ID FS291F1350	325	325	7	114	291	291

Серия Clims-Slide

Артикул	B, мм	H, мм	C, мм	C1, мм	D, мм	B1, мм	H1, мм
ID FS092F35s; ID GS092s	106	106	10	65	22	92	92
ID FS125F67s; ID GS125s	150	150	10	65	22	124	125
ID FS177F108s; ID GS177s	200	200	10	98	22	177	177
ID FS223F190s; ID GS223s	250	250	10	112	22	223	223
ID FS223F270s; ID GS223s	250	250	10	127	22	223	223
ID FS291F500s; ID GS291s	320	320	10	128	22	291	291
ID FS291F850s; ID GS291s	320	320	10	147	22	291	291

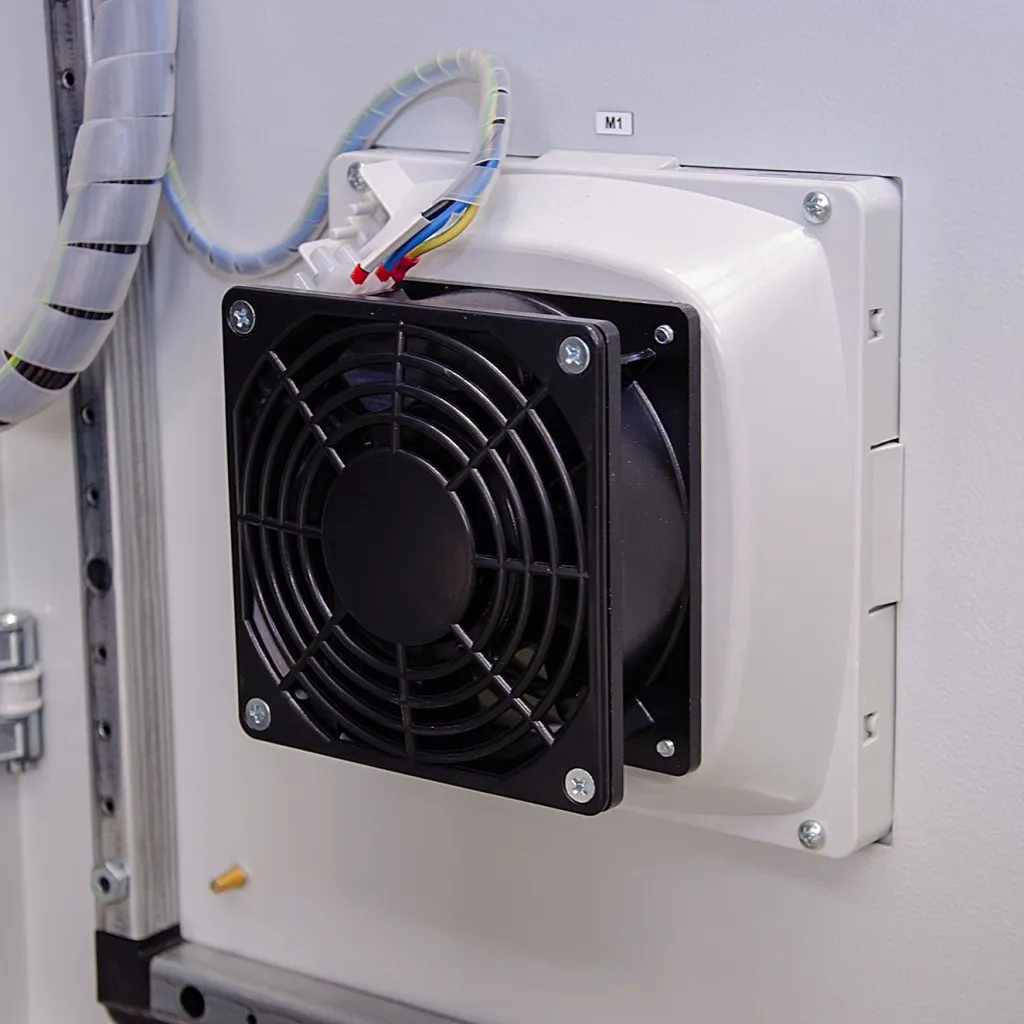

Вырез в двери напольного щита с установленным вентилятором, виз с внутренней стороны двери

Вентилятор установленный на двери
