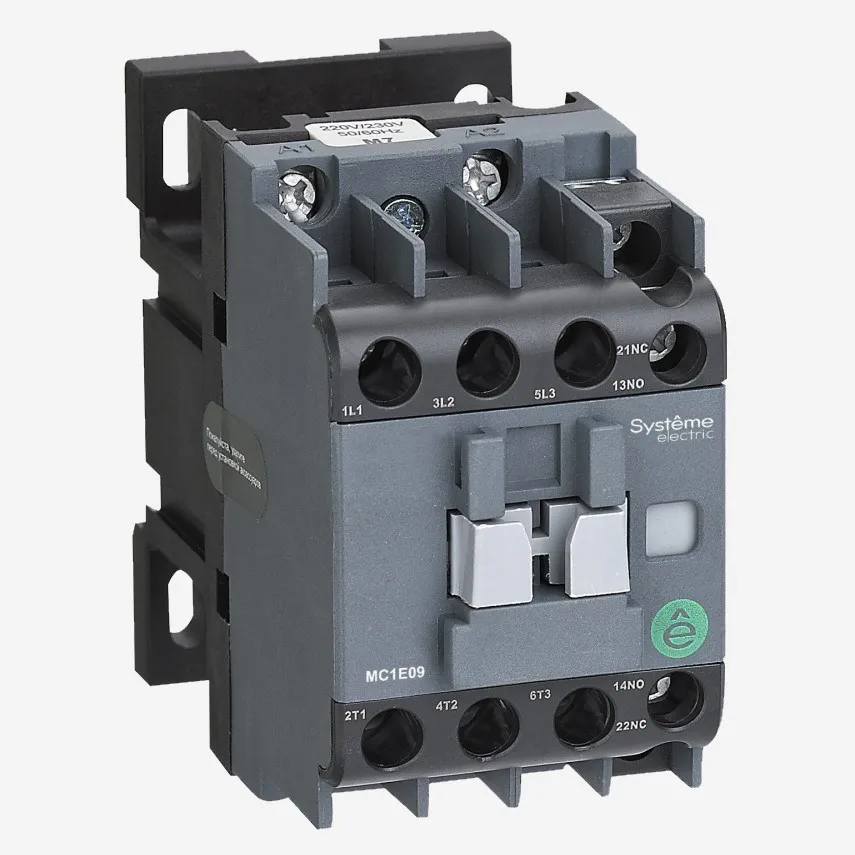

MC1E

Контакторы серии SystemePact MC1E разработаны для шкафов управления насосными станциями, систем вентиляции и лифтов. Они имеют увеличенный электрический и механический ресурс 10 млн. циклов; могут оснащаться дополнительными контактами, тепловыми реле, механическими блокировками, ограничителями перенапряжений.



Раздел контакторов MC1E в Интернет-магазине

Трехполюсные контакторы MC1E
 Артикул, в зависимости от напряжения встроенной катушки

24В AC    36В AC 48В AC    110В AC 220/230В AC    380/400В AC    Номинальный
ток по AC3  		Мощность
двигателя
при U=380В
по AC3   		Встроенные
вспомогательные
контакты
MC1E09B7 MC1E09C7  MC1E09E7  MC1E09F7  MC1E09M7  MC1E09Q7  9 А 1,5    1НО + 1 НЗ
MC1E12B7  MC1E12C7  MC1E12E7   MC1E12F7   MC1E12M7 MC1E12Q7  12 А 2,2    1НО + 1 НЗ
MC1E18B7  MC1E18C7  MC1E18E7   MC1E18F7 MC1E18M7   MC1E18Q7  18 А    3,3    1НО + 1 НЗ
MC1E25B7  MC1E25C7  MC1E25E7   MC1E25F7   MC1E25M7   MC1E25Q7  25 А    4    1НО + 1 НЗ
MC1E32B7  MC1E32C7  MC1E32E7   MC1E32F7   MC1E32M7    MC1E32Q7  32 А    5,4 1НО + 1 НЗ
MC1E38B7  MC1E38C7  MC1E38E7 MC1E38F7 MC1E38M7 MC1E38Q7  38 А    5,5    1НО + 1 НЗ
MC1E40B7  MC1E40C7  MC1E40E7   MC1E40F7   MC1E40M7    MC1E40Q7  40 А    7,5    1НО + 1 НЗ
MC1E50B7  MC1E50C7  MC1E50E7   MC1E50F7   MC1E50M7 MC1E50Q7  50 А    11    1НО + 1 НЗ
MC1E65B7  MC1E65C7  MC1E65E7   MC1E65F7   MC1E65M7    MC1E65Q7  65 А    15    1НО + 1 НЗ
MC1E80B7  MC1E80C7  MC1E80E7   MC1E80F7  MC1E80M7  MC1E80Q7 80 А    18,5    1НО + 1 НЗ
MC1E95B7  MC1E95C7  MC1E95E7 MC1E95F7   MC1E95M7    MC1E95Q7  95 А    22    1НО + 1 НЗ


Код напряжения цепи управления катушкой
Напряжение цепи управления (В) 24  36  48  110  127  220/230  240  380/400  415  440
* B C  E  F  S  M U  Q  L  X
Характеристики
Общие характеристики MC1E09
 		MC1E12
 		MC1E18
 		MC1E25 MC1E32
 		MC1E38
 		MC1E40 MC1E50 MC1E65 MC1E80
 		MC1E95
Число полюсов                                                                               3P
Номинальное напряжение изоляции (Ui), В                                                                              690
Номинальное рабочее напряжение (Ue), В                                                      AC 220/230; 380/400; 660/690
Номинальный тепловой ток Ith по AC1 25 А 25 А 32 А 40 А 50 А 50 А 60 А 80 А 80 А 125 А 125 А
Номинальный рабочий ток (Ie) AC-3: 220/230В
 9 А 12 А 18 А 25 А 32 А 38 А 40 А 50 А 65 А 80 А 95 А
AC-4: 220/230В       3.5 А 5 А 7.7 А 8.5 А 12 А 14 А 18,5 А 24 А 28 А 37 А 44 А
AC-3: 380/400В  9 А 12 А 18 А 25 А 32 А 38 А 40 А 50 А 65 А 80 А 95 А
AC-4: 380/400В  3.5 А 5 А 7.7 А 8.5 А 12 А 14 А 18,5 А 24 А 28 А 37 А 44 А
AC-3: 660/690В        6,6 А    8,9 А    12 А    18 А    22 А    22 А    34 А 39 А    42 А      49 А    49 А
AC-4: 660/690В    1,5 А    2 А 3,8 А    4,4 А    7,5 А 8,9 А    9 А    12 А    14 А    17,3 А    21,3 А
Номинальная рабочая мощность (Pe)           AC-3: 220/230В  2.2 кВт 3 кВт 4 кВт 5.5 кВт 7.5 кВт 9 кВт 11 кВт 15 кВт 19 кВт 22 кВт 25 кВт
AC-4: 220/230В  0,6 кВт 1,1 кВт   1,5 кВт   2,2 кВт   3 кВт    4 кВт    5,5 кВт 6 кВт    7,5 кВт   11 кВт    14 кВт
AC-3: 380/400В   4 кВт 5,5 кВт   7,5 кВт   11 кВт    15 кВт 18,5 кВт    18,5 кВт    22 кВт    30 кВт    37 кВт    45 кВт
AC-4: 380/400В   1,5 кВт   2,2 кВт   3,3 кВт   4 кВт    5,4 кВт 5,5 кВт   7,5 кВт   11 кВт    15 кВт    18,5 кВт    22 кВт
AC-3: 660/690В   5,5 кВт 7,5 кВт 10 кВт 15 кВт 18,5 кВт 18.5 кВт 30 кВт 33кВт 37 кВт 45 кВт 45 кВт
AC-4: 660/690В  1,1кВт 1,5 кВт 3 кВт 3,7 кВт 5,5 кВт 6 кВт 7,5 кВт 10 кВт 11 кВт 15 кВт 18,5 кВт
Мех. износостойкость (10 000 циклов)
 1300 1300 1300  1100  1100 1100  1000  1000  1000  750 750
Коммутац. износостойкость (10 000 циклов)   АС-3 125 125  125  125  125  125  105 105    105   85      85
АС-4 27 27 27  27  27  27  22    22    22   17 17
Частота срабатывания (циклов/час)   АС-3  1200    1200    1200    1200    600 600    600    600    600    600    600
АС-4  300    300   300   300   300   300   300   300   300  300   300
Параметры присоединения силовой цепи
Гибкий кабель без наконечника   1 провод (мм2) 1~4 1~4 1~4    1,5~10 1,5~10 1,5~10 4~25 4~25    4~25    6~50    6~50
2 провода (мм2) 1~4    1~4 1~4    1,5~6    1,5~6 1,5~6    4~16 4~16 4~16    6~25    6~25
Гибкий кабель с наконечником   1 провод (мм2)     1~4    1~4    1~4    1~6    1~6 1~6    4~25     4~25   4~25   6~50     6~50
2 провода (мм2) 1~2,5    1~2,5 1~2,5  1~4    1~4     1~4     4~10    4~10  4~10  6~16 6~16
Жесткий кабель 1 провод (мм2)  1~4    1~4    1~4    1,5~6 1,5~6  1,5~6  4~25    4~25    4~25   6~50   6~50
2 провода (мм2)  1~4    1~4    1~4        1,5~6  1,5~6  1,5~6  4~10   4~10   4~10   6~25   6~25
Момент затяжки силовых контактов (Н*м) 1,2 1,2  1,2 1,8 1,8  1,8  5  5  5  9    9
Технические характеристики катушек цепи управления
Номинальное напряжение цепи управления
(Us), В 		50 Hz                                           AC 24, 36, 48, 110, 127, 220/230, 240, 280/400, 415, 440
50/60 Hz                                           AC 24, 36, 48, 110, 127, 220/230, 240, 280/400, 415, 440
Допустимое напряжение цепи управления
(Uc), В 		Срабатывание              Угол наклона при монтаже +/- 22,5 градуса, 85-110%, Us: угол наклона при монтаже +/-5 градуса, 70-120% Us
Удержание             Угол наклона при монтаже +/- 22,5 градуса, 20-75%, Us: угол наклона при монтаже +/-5 градуса, 20-65% Us
Потребляемая мощность катушки, ВА Срабатывание (ВА)  60 60    60    70    70    70    200 200    200    200    200
Удержание (ВА) 9,5     9,5   9,5   11,4    11,4    11,4    36,6    36,6    36,6    36,6    36,6
Рассеиваемая мощность
(Вт)    		1~3     1~3   1~3   1~3   1~3   1~3   6~10        6~10      6~10      6~10      6~10
Рассеиваемая мощность
(Вт), AC/DC    		        -         -          -          -          -          -          -         -          -          -          -
Технические характеристики вспомогательных контактов

Тип контактов 11 11 11 11 11 11 11 11 11 11 11
Ток термической стойкости (Ith)                                                                                                    10 А
Номинальное рабочее напряжение (Ue) Переменный ток                                                                                                   380 В
Постоянный ток                                                                                                   220 В
Мощность при номинальном токе AC-15                                                                                                  360 ВА
DC-13                                                                                                      33 Вт

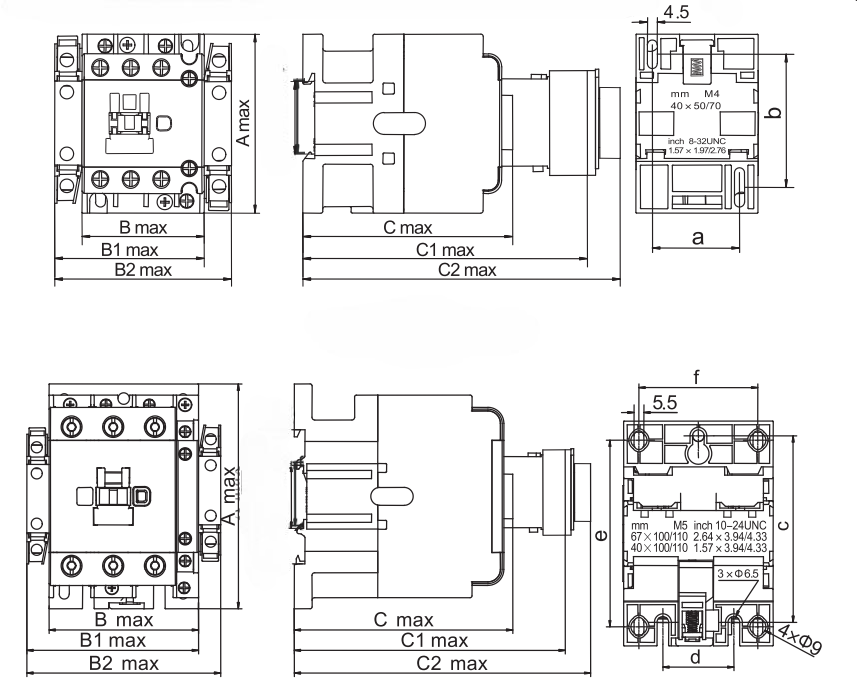

Снимок (1).png




Габаритные размеры контакторов MC1E 09~95A
Модель контактора   Вспомогательные контакты  Amax  Bmax  B1max  B2max  Cmax  C1max  C2max
MC1E09,12,18 11 74,5    45,5    58    71    85,5    117,5    142,5
MC1E-25, 32 11    83    56,5    69    82    97    129    154
MC1E-40, 50, 65 11    127,5    74,5    88    101    117    148,5    173,5
MC1E-80, 95 11    127,5    85,5 99    112    125,5 157    182

Габаритные размеры контакторов MC1E 09~95A
Модель контактора   Вспомогательные контакты  a b  c  d  e  f
MC1E09,12,18 11 35    50/60      -      -      -      -
MC1E-25, 32 11    40 50/60      -      -      -     -
MC1E-40, 50, 65 11    - -    105     40      100/110      59
MC1E-80, 95 11    -    - 105    40      100/110 67


Прозрачная защитная крышка
Тип монтажа Совместимая модель контактора  Типоразмер  № по каталогу
 Спереди            MC1E    MC1E 9-38A    MPC38
MC1E 40-65A    MPC65
MC1E 80-95A    MPC95
         MC1G MC1G 120-225A    MFZ4225
MC1G 265-400A     MFZ4400
MC1G 500-630A     MFZ4630

Вспомогательные блоки контактов
Тип монтажа Тип контактов  Артикул Совместимая модель
контактора
      НО          НЗ
Спереди MAFN02             0       2       MAFN02

       MC1G/MC1E


       2       0                    MAFN20
       1       1       MAFN11

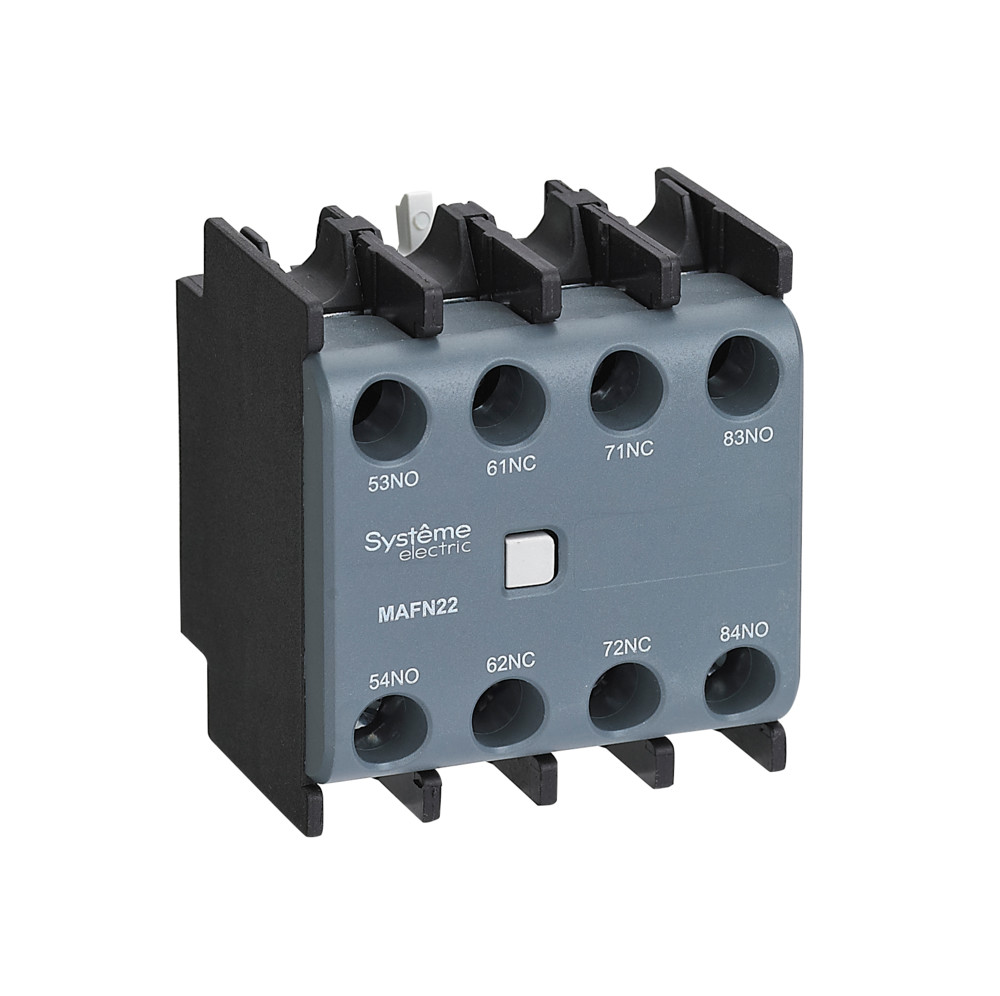

Спереди  MAFN13        1       3       MAFN13
       3       1       MAFN31
       2        2       MAFN22
       0        4       MAFN04
       4       0        MAFN40

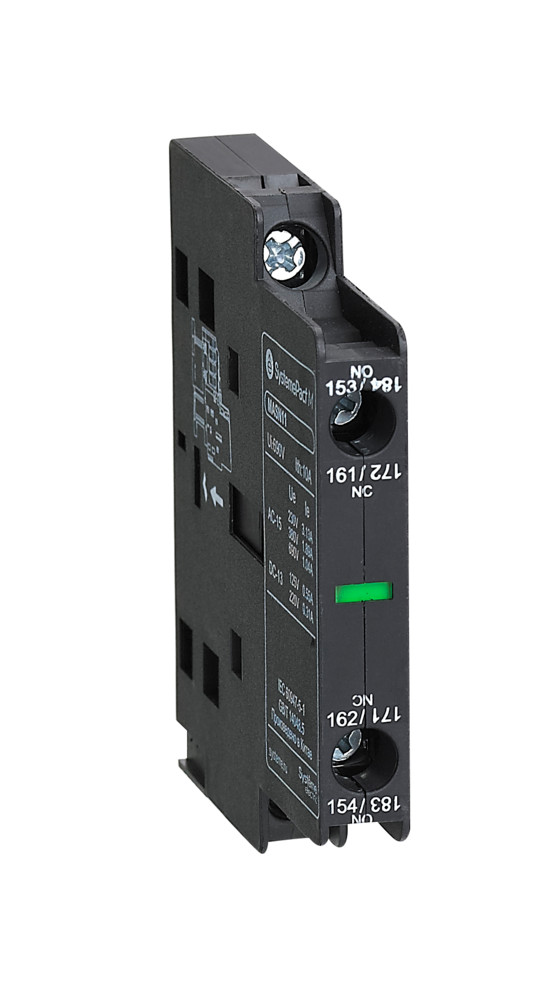

Сбоку         MASN11        1          1        MASN11



Дополнительные контактные блоки с выдержкой времени
Тип монтажа Тип    Выдержка времени    № по каталогу  Совместимая модель контактора
 Спереди MTD420             На срабатывание
  0,1 с.....3 с        MTD420                  MC1G/MC1E

 0,1 с.....30 с        MTD422
 0,1 с.....180 с        MTD424
      На отпускание  0,1 с.....3 с        MTD430
 0,1 с.....30 с        MTD432
 0,1 с.....180 с        MTD434


Устройства механической блокировки
Тип монтажа Тип    Типоразмер     № по каталогу

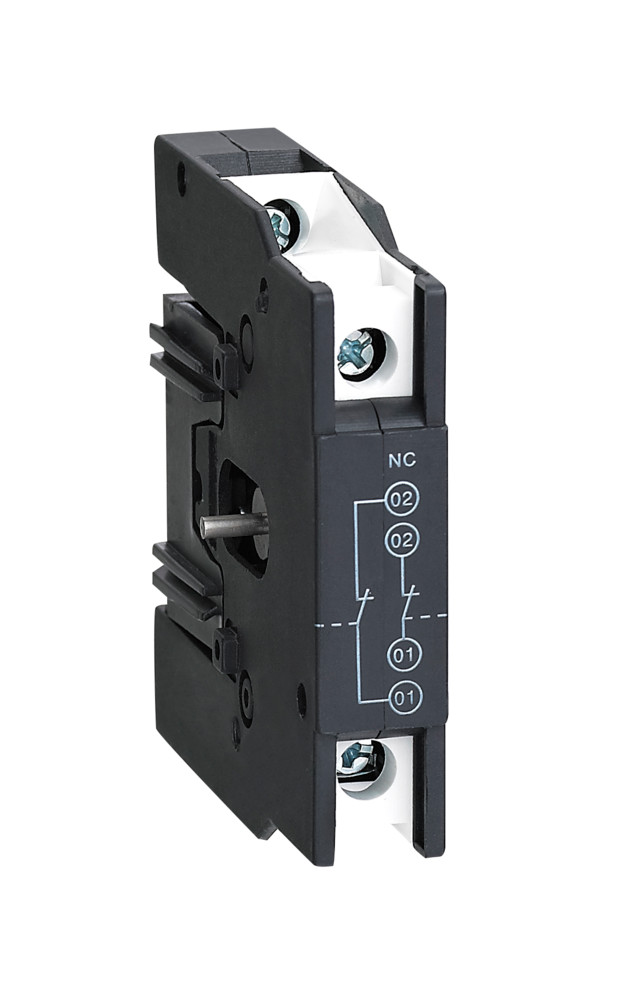

Сбоку MFR32               MC1E
      MC1E 9-38A         MFR32
     MC1E 40-64A
        MFR95
       MC1G      MC1G 120-225A               MFR225
     MC1G 265-400A         MFR400
     MC1G 500-630A         MFR630

Ограничители коммутационных напряжений
Тип монтажа Тип    Напряжение, U № по каталогу

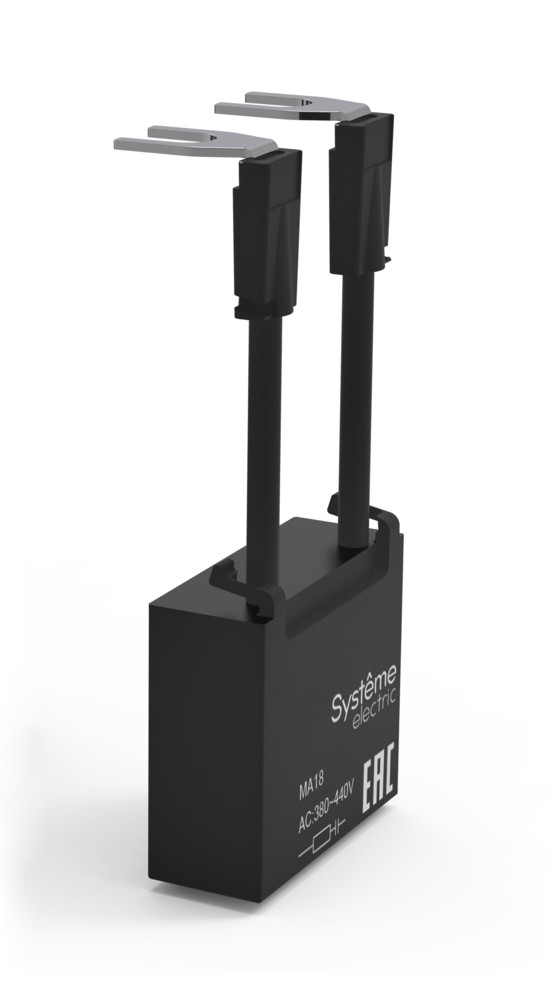

Сверху MA181RC          R-C фильтр     24-48В, 9-18А      MA181RC
   110-240В, 9-18А      MA182RC
   380-440В, 9-18А      MA183RC
   24-48В,  25-38А      MA381RC
   110-240В, 25-38А      MA382RC
   380-440В, 25-38А      MA383RC
   24-48В,  40-65А      MA651RC
   110-240В, 40-65А      MA652RC
    80-440В, 40-65А      MA653RC
    24-48В,  80-95А             MA951RC
   110-240В, 80-95А      MA952RC
   380-440В, 80-95А      MA953RC
