ДЛЯ НАСОСА, ВЕНТИЛЯТОРА, ТРАНСПОРТЁРА, СТАНКА, ЛЕБЕДКИ
— Монтаж на дин-рейку или монтажную плату.
— Установка в ряд без зазоров.
Надёжность
— Транзисторы с запасом в 2,5 раза от номинального тока ПЧ.
— Платы покрыты лаком — устойчивы к пыли, влаге и коррозии.
— Каждый ПЧ проверен под нагрузкой на заводе.
— Гарантия 1,5 года.
Компактность
Все ПЧ в одном габарите Ш*В*Г всего 7,5*18*14,5 см.
Тяжелый пуск
Запускай тяжелую нагрузку как обычную. Перегрузочная способность ПЧ 150% от Iном. в течении 60с.
СТАТЬИ
— Настройка частотного преобразователя для регулирования давления в трубопроводе
— Как запустить и настроить частотный преобразователь
— Как настроить управление частотным преобразователем по сети Modbus
— Частотно-регулируемые электродвигатели
ДОКУМЕНТЫ
Каталог MD200_MD310 2019
5,7 мб
Руководство по эксплуатации MD200
13,4 мб
| Таблица выбора | |||||||
|
Артикул Преобразователя частоты (ПЧ) |
Мощность двигателя | Номинальный ток двигателя | Макс. ток в переходном режиме в течение 60с | Защита от КЗ | Рассеиваемая мощность | Масса | |
| Артикул автоматического выключателя* | Рекомендуемый предохранитель | ||||||
|
1-фазное питание 200-240В |
|||||||
| MD200S0.4B | 0,4 кВт | 2,6 А | 3,9 А | OEZ:42229 |
10 А |
6 Вт |
1,1 кг |
| MD200S0.75B | 0,75 кВт | 4,6 А | 6,9 А | OEZ:42231 |
20 А |
10 Вт |
1,1 кг |
| MD200S1.5B | 1,5 кВт | 8,0 А |
12 А |
OEZ:42234 |
40 А |
20 Вт |
1,1 кг |
| MD200S2.2B | 2,2 кВт | 11,0 А |
16,5 А |
OEZ:42235 |
63 А |
30 Вт |
1,1 кг |
|
3-фазное питание 380-480В |
|||||||
| MD200T0.4B | 0,4 кВт |
1,8 А |
2,7 А |
OEZ:42252 |
4 А |
6 Вт |
1,1 кг |
| MD200T0.75B | 0,75 кВт |
3,4 А |
5,1 А |
OEZ:42253 |
6 А |
10 Вт |
1,1 кг |
| MD200T1.5B | 1,5 кВт |
4,8 А |
7,2 А |
OEZ:42253 |
10 А |
20 Вт |
1,1 кг |
| MD200T2.2B | 2,2 кВт |
5,5 А |
8,25 А |
OEZ:42253 |
10 А |
30 Вт |
1,1 кг |
| MD200T3.7B |
3,7 кВт |
9,5 А |
14,25 А |
OEZ:42255 |
20 А |
50 Вт |
1,1 кг |
* - Убедитесь, что отключающая способность автоматических выключателей соответствует току короткого замыкания сети.
Встроенный Modbus.
Управление со встроенного терминала, возможность установки выносного LED-терминала.
Встроенный тормозной модуль.
|
Технические характеристики |
||||
|
Электрические характеристики |
||||
|
Напряжение сети |
Us |
В |
220...240 однофазное 380…440 трёхфазное |
|
|
Частота сети |
Fs |
Гц |
50 |
|
|
Характеристики привода |
||||
|
Диапазон выходной частоты |
Fo |
Гц |
0…500 (скалярное управление)
0…500 (векторное управление)только трехфазные модели |
|
|
Перегрузочная способность по току |
Imax/In |
% |
150 (60с) 180 (2с) |
|
|
Пусковой момент |
1Гц/100% (скалярное управление) 0,5Гц/150% (векторное управление) |
|||
|
Диапазон регулирования скорости |
1:50 (скалярное управление) 1:100 (векторное управление) |
|||
|
Точность поддержания скорости |
% |
±1 (скалярное управление) ±0,5 (векторное управление) |
||
|
Законы управления асинхронным двигателем |
Скалярный закон U/f-регулирование Векторное управление потоком без обратной связи по скорости |
|||
|
Условия эксплуатации |
||||
|
Степень защиты |
IP20 |
|||
|
Относительная влажность |
% |
до 95 без конденсации |
||
|
Диапазон рабочих температур |
°C |
-10…+40 |
||
|
Функции преобразователя |
||||
|
Количество предварительно заданных скоростей |
16 |
|||
|
Количество входов-выходов |
Аналоговые входы |
1(конфигурируется 4…20мА или 0...10В) |
||
|
Дискретные входы |
4 |
|||
|
Аналоговые выходы |
1 (0…10В) |
|||
|
Дискретные выходы |
- |
|||
|
Релейные выходы |
1 |
|||
|
Коммуникационные возможности |
Встроенные |
Modbus |
||
|
На заказ |
CANlink |
|||
| Аксессуары | |||
| Описание | Артикул | ||
|

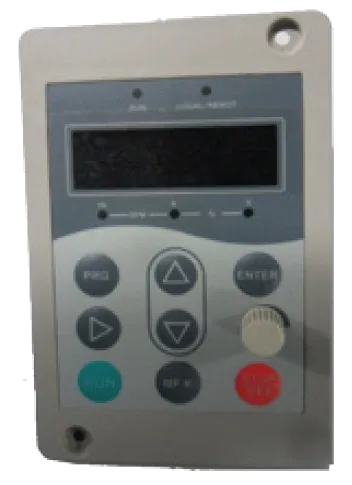

Выносной терминал (RJ45) |
 |
MDKE8 |
|
|
Выносной русскоязычный терминал. Кабель MDCAB заказывается отдельно. Устанавливается в монтажное основание CP600-BASE1 |
|
MDKE9 | |
| Переменный резистор на дверь шкафа IP66 (4,7кОм) | XB5AD912R4K7 | ||
| Размеры, мм | |||
| H | W | D | |
| Inovance MD200S0.4B…MD200S2.2B | 180 | 75 | 145 |
| Inovance MD200T0.4B…MD200T3.7B | 180 | 75 | 145 |
