Цилиндрические_предохранители_SV
Быстродействующий предохранитель SVF-C предназначен для защиты полупроводниковых приборов. Характеристика срабатывания aR обеспечивает защиту от токов короткого замыкания. Цилиндрический корпус корпус предохранителя позволяет устанавливать в модульные предохранитель-выключатель-разъединители Sinvel.

Рекомендуемая сфера применения: защита полупроводников

Каталог

Таблица выбора

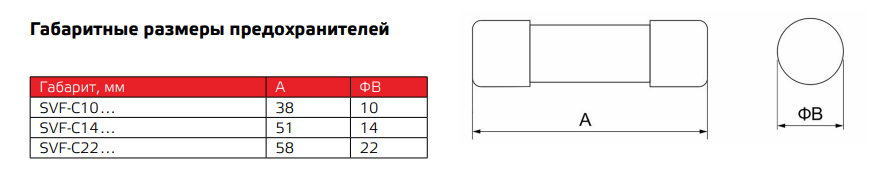

SVF-C10690 ( Габарит 10х38 )
Артикул
 Бренд
 Номинальный ток, А
 Номинальное напряжение, В
 Отключающая способность, кА Характеристика срабатывания
SVF-C10690-2-aR Sinvel
 2 690 AC 100 AC aR
SVF-C10690-4-aR Sinvel 4 690 AC 100 AC aR
SVF-C10690-6-aR Sinvel 6 690 AC 100 AC aR
SVF-C10690-8-aR Sinvel 8 690 AC 100 AC aR
SVF-C10690-10-aR Sinvel 10 690 AC 100 AC aR
SVF-C10690-16-aR Sinvel 16 690 AC 100 AC aR
SVF-C10690-20-aR Sinvel 20 690 AC 100 AC aR
SVF-C10690-25-aR Sinvel 25 690 AC 100 AC aR

Таблица выбора
SVF-C14690 ( Габарит 14х51 )
Артикул
 Бренд
 Номинальный ток, А
 Номинальное напряжение, В
 Отключающая способность, кА Характеристика срабатывания
SVF-C14690-2-aR Sinvel
 2 690 AC 100 AC aR
SVF-C14690-4-aR Sinvel 4 690 AC 100 AC aR
SVF-C14690-6-aR Sinvel 6 690 AC 100 AC aR
SVF-C14690-8-aR Sinvel 8 690 AC 100 AC aR
SVF-C14690-10-aR Sinvel 10 690 AC 100 AC aR
SVF-C14690-16-aR Sinvel 16 690 AC 100 AC aR
SVF-C14690-20-aR Sinvel 20 690 AC 100 AC aR
SVF-C14690-25-aR Sinve 25 690 AC 100 AC aR
SVF-C14690-32-aR Sinve 32 690 AC 100 AC aR
SVF-C14690-40-aR Sinve 40 690 AC 100 AC aR
SVF-C14690-50-aR Sinve 50 690 AC 100 AC aR

Таблица выбора
SVF-C22690 ( Габарит 22х58 )
Артикул
 Бренд
 Номинальный ток, А
 Номинальное напряжение, В
 Отключающая способность, кА Характеристика срабатывания
SVF-C22690-50-aR Sinvel
 50 690 AC 100 AC aR
SVF-C22690-63-aR Sinvel 63 690 AC 100 AC aR
SVF-C22690-80-aR Sinvel 80 690 AC 100 AC aR
SVF-C22690-100-aR Sinvel 100 690 AC 100 AC aR








Артикул Наименование Совместимые предохранители
SV32-1S Модульный ПВР, 32 А, 1Р, для 10х38мм, LED, 690 B AC/ 250 B DC                 SVF-C10…
SV32-2S Модульный ПВР, 32 А, 2Р, для 10х38мм, LED, 690 B AC/ 250 B DC
SV32-3S Модульный ПВР, 32 А, 3Р, для 10х38мм, LED, 690 B AC/ 250 B DC
SV63-1S Модульный ПВР, 63 А, 1Р, для 14х51мм, LED, 690 B AC/ 250 B DC                 SVF-C14…
SV63-2S Модульный ПВР, 63 А, 2Р, для 14х51мм, LED, 690 B AC/ 250 B DC
SV63-3S Модульный ПВР, 63 А, 3Р, для 14х51мм, LED, 690 B AC/ 250 B DC
SV125-1S Модульный ПВР, 125 А, 1Р, для 22х58мм, LED, 690 B AC/ 250 B DC                 SVF-C22…
SV125-2S Модульный ПВР, 125 А, 2Р, для 22х58мм, LED, 690 B AC/ 250 B DC
SV125-3S Модульный ПВР, 125 А, 3Р, для 22х58мм, LED, 690 B AC/ 250 B DC
