Не все ПЧ позволяют быстро и удобно выполнять заливку параметров. Некоторые из них позволяют сделать это вручную с помочью панели управления. Если производитель ПЧ предоставляет ПО, но настройки можно выполнить с помощью такого компьютерного ПО, но для этого понадобится ноутбук, кабель и конвертор для подключения к ПЧ.

Возможности ПЧ постоянно расширяются. И на сегодня в некоторых ПЧ появилась возможность настройки и управления по Wi-Fi. Давайте рассмотрим особенности этого способа настройки на примере преобразователей частоты Sinvel SID300, у которых ввод в эксплуатацию, настройка, и удаленное управление для отладки и диагностики возможна с помощью Wi-Fi модуля и приложения для смартфона Sinvel Mobile. Использование Wi-Fi позволяет упростить задачу и сократить время - не нужно носить с собой ноутбук, подключаться проводом к каждому ПЧ, искать розетку для зарядки ноутбука.

Модуль Wi-Fi для SID300 устанавливается на место панели оператора. Для управления используется смартфона на базе Android. Особенно актуальным этот вариант является, если ПЧ установлен в труднодоступном месте

На рисунке 1 в качестве примера приведена компоновка шкафа с установленными преобразователями Синвел SID300 в количестве 6 шт.

Рисунок 1. Компоновка шкафа с ПЧ.

SID300-WiFi обеспечивает возможность управлять преобразователем, выполнять ввод в эксплуатацию, копировать параметры и производить мониторинг состояния инвертора с помощью приложения SINVEL MOBILE.

Рис. 2. Модуль WI-FI для ПЧ SID300

Разберём подробнее возможности и особенности использования модуля SID300-WiFi на примере ввода в эксплуатацию нескольких преобразователей.

Подключаемся к одному преобразователю частоты с помощью приложения Sinvel Mobile. Это процедура проста и интуитивно понятна. Подключаем смартфон к беспроводной сети, которую раздаёт модуль SID300-WiFi. Далее запускаем приложение Sinvel Mobile и следуем подсказкам.

Об успешном подключении будет говорить зеленый индикатор в правом верхнем углу.

Рис.3. Зеленый индикатор успешного подключения.

    1.    Настраиваем необходимые нам параметры для работы ПЧ и управления электродвигателем. В приложении это будет выглядеть следующим образом:

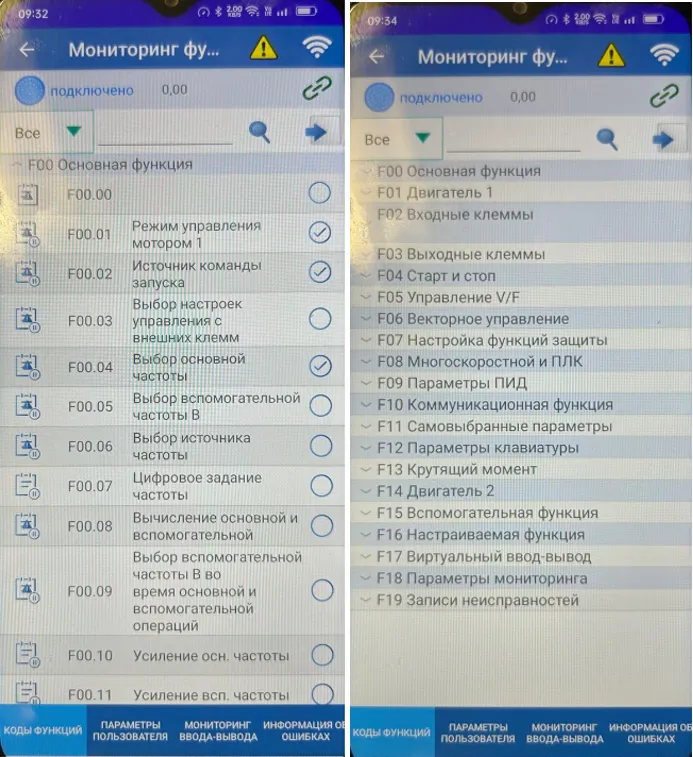

Рис. 4. Параметры настройки в приложении

Отмечаем изменённые параметры ПЧ галочкой как на рисунке.

Затем копируем необходимые параметры для дальнейшего «клонирования» и сохраняем в макрос на устройстве. Макросу можно присвоить собственное название:

Рис.5. Присвоение имени макросу.

Каждому модулю SID300-WiFi в каждом ПЧ можно назначить собственное сетевое имя и пароль. Для этого в приложения Sinvel Mobile вы можете использовать функцию настройки параметров модуля Wi-Fi. После изменения рабочего режима, сетевого имени и пароля модуля Wi-Fi в подключенном состоянии режим автоматически перезапускается, и новая конфигурация сети вступает в силу. Примеры для нескольких ПЧ с модулями Wi-Fi:

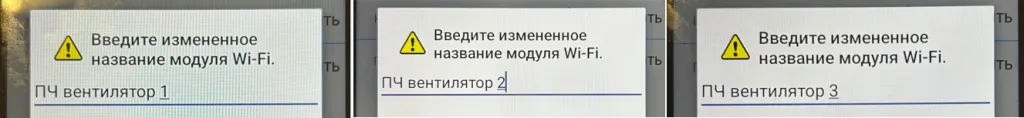

Рис.6. Присвоение собственного имени модулю

Теперь подключаемся к следующему ПЧ SID300 с собственным именем также по WI-FI и просто загружаем наш сохраненный макрос. Повторяем данные действия для каждого преобразователя частоты. Таким образом, мы можем удобно и быстро произвести ввод в эксплуатацию нескольких ПЧ, где требуются однотипные параметры. Мы также можем производить отладку, диагностику каждого преобразователя или управлять ими. Можно просмотреть ошибки преобразователя и получить подсказки по поиску причин и способов их устранения.

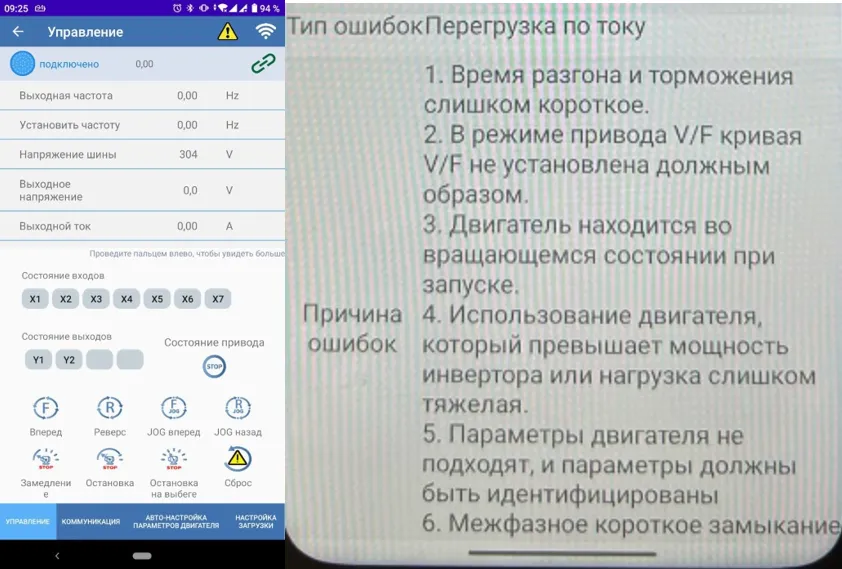

Рис. 7. Реестр ошибок.

Sinvel – российский бренд промышленного электрооборудования. Сегодня под брендом Синвел помимо предохранительной техники представлены рубильники SDV с видимым разрывом, преобразователи частоты SID300 и блоки питания. Вся продукция Синвел сертифицирована и адаптирована под требования российских потребителей и электросетевых компаний.

Подробная информация на сайте www.sinvel.ru
