Устройства защиты от перенапряжений

---Устройства защиты от перенапряжений

17 мая 2015 13:54

// Советы

Согласно статистике, более 60 % отказов электрооборудования происходит из-за импульсных скачков напряжения. К типовым результатам воздействия перенапряжений можно отнести пробои изоляции электрооборудования и/или разрушения установленных в нём электронных компонентов. Оба фактора могут привести к короткому замыканию и, как следствие, если нет никакой защиты – пожару.

Различают следующие причины возникновения перенапряжений:

Коммутационные перенапряжения – возникают вследствие включений и отключений электрооборудования значительной мощности, например, при коммутации выключателей на подстанции.
Грозовые или атмосферные перенапряжения – возникают при попадании молнии в защищаемый объект или в непосредственной близости от него (вне зависимости от того защищён объект молниезащитой или нет). В год на Земле происходит 16 миллионов гроз – это около 44 тысяч гроз в день. Ток разряда молнии колеблется от 40 кА до 200 кА. Радиус воздействия кратковременного импульса на оборудование достигает 1,5 км.
Электростатические перенапряжения – возникают из-за накапливания электростатических зарядов. Данный вид перенапряжений опасен, прежде всего, для электронных компонентов электрических приборов.

При правильном подборе и использовании, устройства защиты от импульсных перенапряжений (УЗИП) могут защитить вашу электроустановку от вредного воздействия импульсных перенапряжений.

Как работает УЗИП?

УЗИП – устройство, способное резко уменьшать свое сопротивление при скачке напряжения в сети. Пока напряжение близко к номинальному, УЗИП ведет себя как диэлектрик. Как только в сети появляется импульс перенапряжения, сопротивление УЗИП резко снижается, он пропускает через себя ток и отводит его в землю.

Различают следующие классы УЗИП:

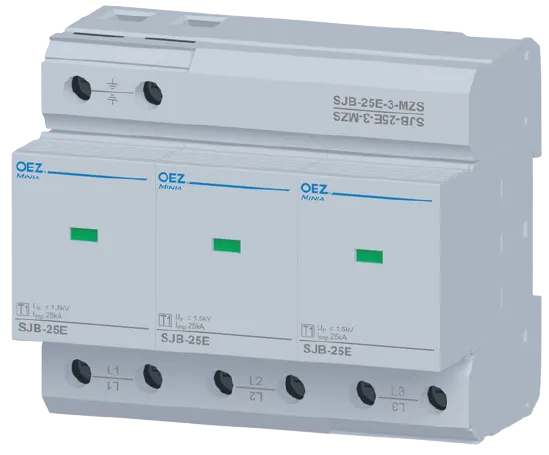

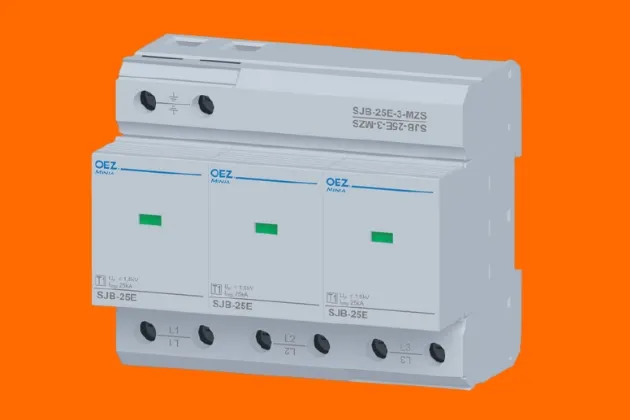

УЗИП класса I (B) предназначены для защиты оборудования при прямых ударах молнии в систему молниезащиты здания или воздушную ЛЭП. Номинальный разрядный ток составляет 30…60 кА. Основной составляющий элемент – искровой разрядник. Устанавливаются во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).

УЗИП класса II (C) предназначены для защиты токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии. Номинальный разрядный ток – 20…40 кА. Основной составляющий элемент – нелинейный резистор (варистор). Устанавливаются в распределительные щиты.

УЗИП класса I+II совмещает в себе УЗИП типа В и типа С.

УЗИП класса III (D) предназначены для защиты от остаточных бросков напряжения, электростатических импульсов и фильтрации высокочастотных помех. Номинальный разрядный ток – 5…10 кА. Чаще всего основным составляющим элементом является диод-супрессор. Устанавливаются непосредственно возле потребителя

При выборе УЗИП обязательно учитывают вероятность прямого попадания молнии в объект. Если такая вероятность высока, то устанавливают УЗИП класса I. При наличии чувствительного электронного оборудования на объекте обязательно устанавливают УЗИП класса II. УЗИП класса III необходим в случае, если остаточный импульс после УЗИП класса II превышает допустимую норму для защищаемых электронных компонентов прибора.

Расстояние между соседними ступенями защиты должно быть не менее 10 м, для правильной последовательности срабатывания защитных устройств. Если расстояние не будет учтено, то высока вероятность полного разрушения УЗИП класса II и (или) III. Установка дополнительного модуля УЗИП класса II (III) производится при превышении расстояния 30 м между системой УЗИП и защищаемым объектом.

Для эффективного срабатывания защиты от импульсных перенапряжений подходят системы с разделенными нулевыми и защитными проводниками типа TN (TN-S, TN-CS).

УЗИП надежно защищает оборудование и тем самым продлевает срок его службы. Но гарантировать надежную защиту оборудования можно только в том случае, если для защищаемого объекта подобрана индивидуальная ступенчатая защита, соблюдены правила согласования ступеней между собой и реализована эффективная система заземления на объекте. Обращайтесь к специалистам!
