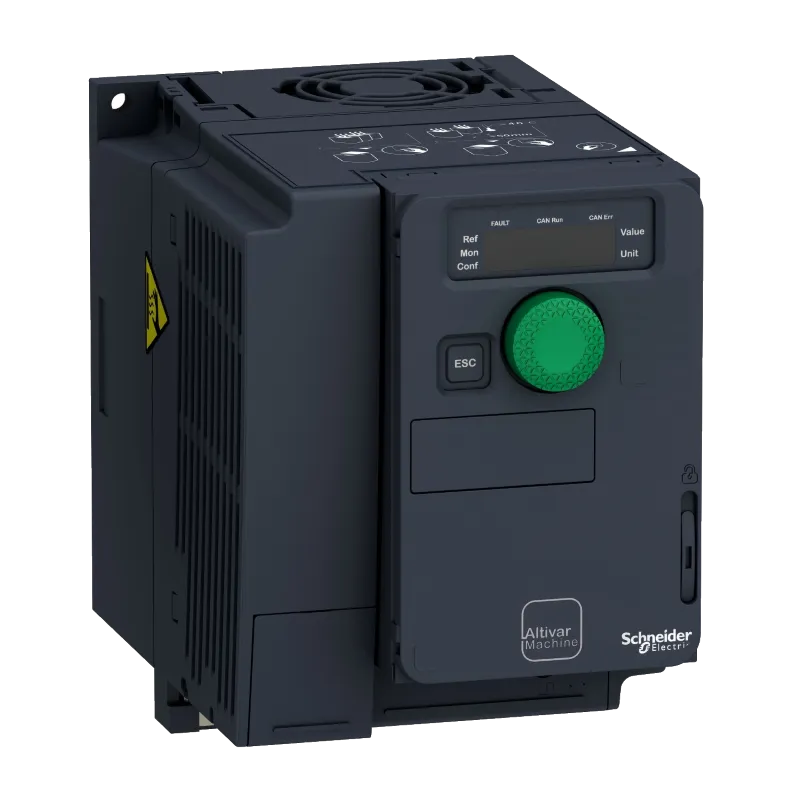

Управление ATV320 со встроенного вал-кодера

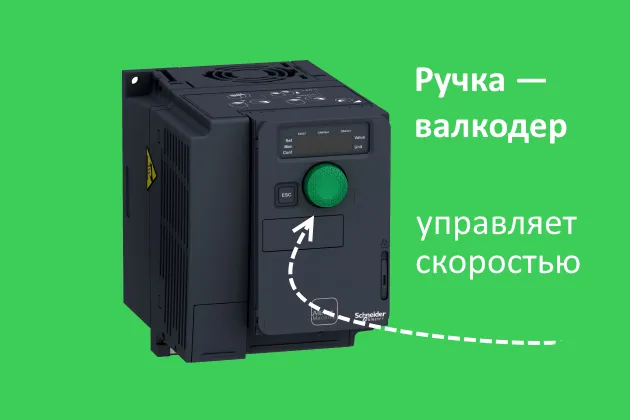

Наши клиенты часто задают вопрос: “Как настроить управление частотным преобразователем Schneider Electric серии ATV320, используя только встроенный дисплей и рукоятку управления?” Такой способ управления очень экономичен, т.к. не требует дополнительного оснащения: переменного резистора (потенциометра), внешних кнопок или контроллера.

Управление ATV320 со встроенного вал-кодера

---Управление ATV320 со встроенного вал-кодера

29 августа 2021 12:20

// Советы

Рассмотрим на примере ATV320U06N4C, который управляет скоростью конвейера. Настройки на всех преобразователях серии аналогичны и отличаются только значениями характеристик двигателя.

Настройка базовых параметров и параметров двигателя

Задаём закон управления двигателем

в меню CONF / FULL / DRC-
Ctt = UUC — бессенсорное векторное управление подходит для механизмов с постоянным моментом: станок, конвейер или лебедка. Если у вас насос, вентилятор или компрессор, то выберите скалярный закон управления Ctt = UFq.

Вводим данные двигателя

в меню CONF / FULL / DRC / ASY-
nPR = 0,55 кВт — номинальная мощность
unS = 400 В — номинальное напряжение
nCr = 1,3 А — номинальный ток
nSP = 1460 об/мин — номинальная скорость вращения

Настройка управления

Разделяем управление скоростью и запуском

Т.к. кнопки запуска на самом ПЧ не предусмотрено, то необходимо выбрать раздельные каналы для команд пуска, остановки и задания частоты. Команда на включение будет реализована через клеммник, задание частоты с помощью встроенной рукоятки на панели ПЧ.

в меню CONF / FULL / Ctl-
CHCF = SEP — раздельные каналы команд и задания
Нажимать не менее 2 секунд для подтверждения

В качестве команды запуска будет использоваться перемычка между клеммами «DI1» и «+24». После включения питания привод будет ожидать только настройки частоты для начала движения.

Для этого настроим в меню CONF / FULL / I-O- следующие параметры:
tcc = 2C — 2-х проводное управление
tCt = LEL — состояние «1» для запуска, состояние «0» для остановки

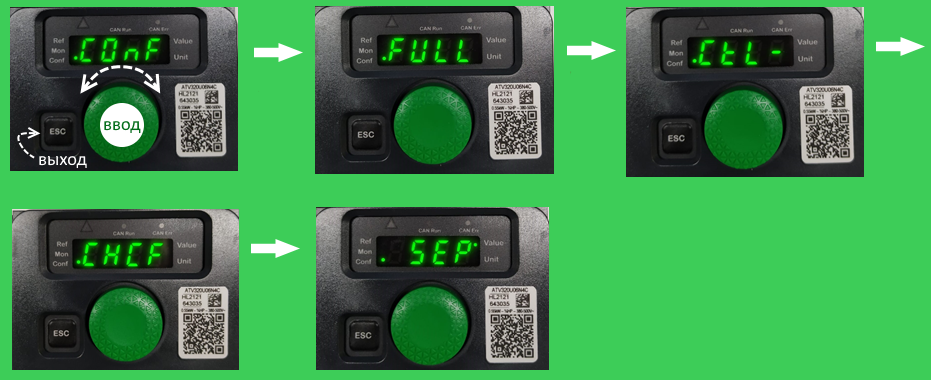

Настраиваем раздельное управление скоростью и пуском частотного преобразователя Altivar 320.
Настройка раздельных каналов команд и задания

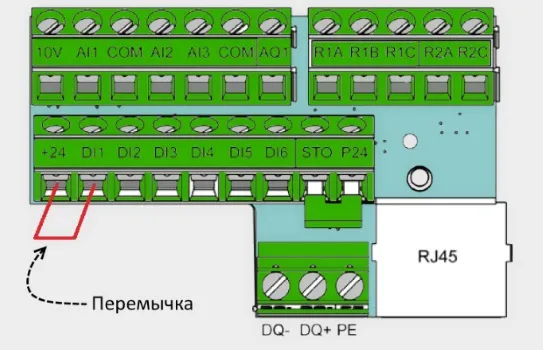

Перемычка "Пуск"
Место установки перемычки, подающей команду на запуск

Выбираем встроенный вал-кодер в качестве источника задания

в меню CONF / FULL / Ctl-
Fr1 = AIU1 — виртуальный аналоговый вход 1, он же вал-кодер на панели ПЧ
Нажимать не менее 2 секунд для подтверждения

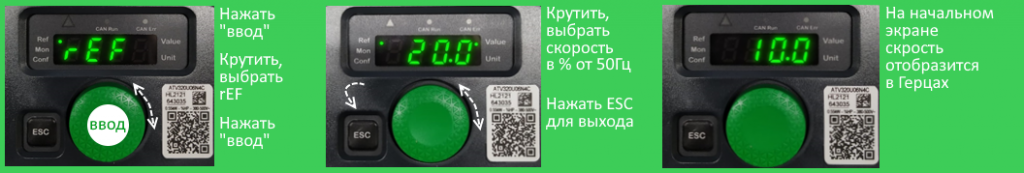

После выполненных настроек привод готов к работе, задание частоты можно установить после включения питания в меню rEF в процентах от номинальной частоты двигателя — 50 Гц. Например, задание 20 % соответствует частоте 10 Гц.

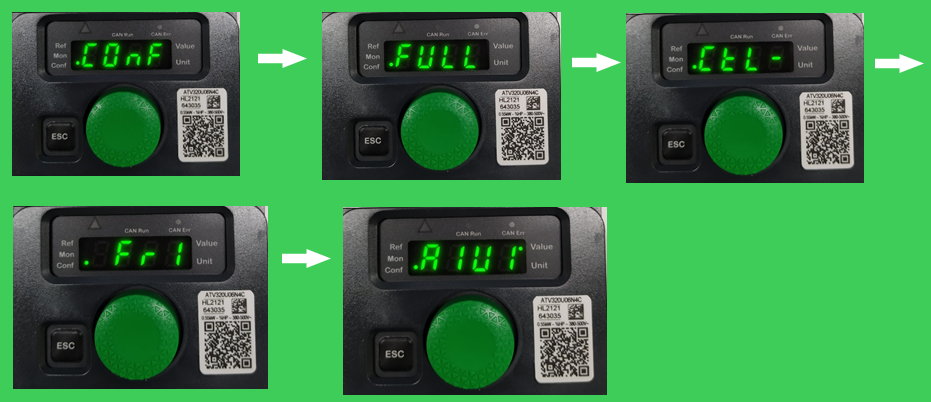

Выбор вал-кодера в качестве источника задания скорости
Настройка канала задания скорости
