Какая разница в стоимости

Действительно, разница в стоимости не всегда в пользу автоматического выключателя. Для сравнения мы выбрали модульные трёхполюсные автоматы и выключатели нагрузки на 63 А, представленные в нашем магазине:

Серия Acti9 от Schneider Electric
Автомат защиты A9F79363 – 2 605 ₽         Выключатель нагрузки A9S65363 – 2 297 ₽

Серия Eazy9 от Schneider Electric
Автомат защиты EZ9F34363 – 779 ₽          Выключатель нагрузки EZ9S16363 – 1 430 ₽

Серия Minia LTS и MSN от OEZ
Автомат защиты OEZ:42111 – 1 709 ₽       Выключатель нагрузки OEZ:44300 – 2 193 ₽

Серия Minia LTP и MSO от OEZ
Автомат защиты OEZ:42261 – 1 261 ₽       Выключатель нагрузки OEZ:42339 – 1 390 ₽

Что говорят производители

На вопрос «почему дороже» представители компании OEZ прокомментировали: «Выпускается в существенно более низких количествах. Мелкосерийное производство всегда дороже.»  Для проверки мы выгрузили количество проданных автоматов и выключателей нагрузки за одинаковый период:

Серия Acti9 от Schneider Electric
Автомат защиты A9F79363 – 178 шт           Выключатель нагрузки A9S65363 – 75 шт

Серия Eazy9 от Schneider Electric
Автомат защиты EZ9F34363 – 275 шт          Выключатель нагрузки EZ9S16363 – 140 шт

Серия Minia LTS и MSN от OEZ
Автомат защиты OEZ:42111 – 122 шт           Выключатель нагрузки OEZ:44300 – 0 шт

Серия Minia LTP и MSO от OEZ
Автомат защиты OEZ:42261 – 38 шт           Выключатель нагрузки OEZ:42339 – 10 шт

Миф о высокой электрической износостойкости

Если почитать в интернете обсуждения на тему «автомат или выключатель нагрузки», можно встретить суждения о высокой электрической износостойкости последних. Мы сравнили несколько аппаратов, чтобы проверить эту теорию. Оказалось, что этот параметр может быть как больше, так и меньше, чем у автомата.

У автомата Schneider Electric серии Easy9 на 63 А она равна 4 000 циклов, а у выключателя нагрузки из той же линейки на 63 А равна 1 500 циклов. Если рассматривать серию IC60 того же производителя, то износостойкость равна 10 000 циклов у автомата и 15 000 циклов у выключателя нагрузки.

Зачем же тогда нужны модульные рубильники?

Причина №1 — безопасность

Выключатель нагрузки имеет прямую механическую связь ручки и контактов. Это значит, что положение ручки строго соответствует положению контактов. В автоматах такой связи нет, соответственно в случае, если контакты приварились, модульный автомат позволит себя «выключить», но контакты останутся замкнуты.

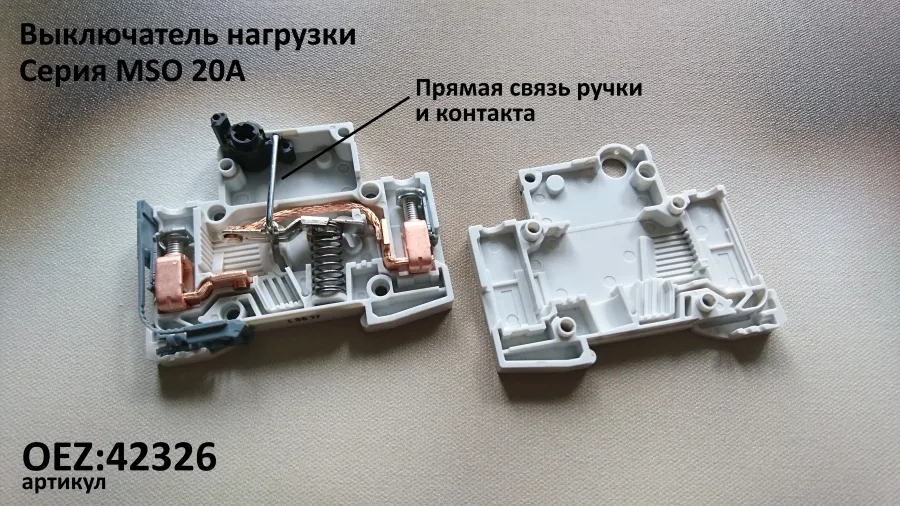

Разбираем выключатель нагрузки серии MSO

Автоматические выключатели с индикатором положения контактов частично решают эту проблему, но только если человек заранее знает, что именно этот индикатор показывает. Даже если на рукоятке есть надпись «ON» и «OFF» — это может быть просто индикатор положения ручки, но не контактов. Поэтому рассчитывать на этот функционал не стоит.

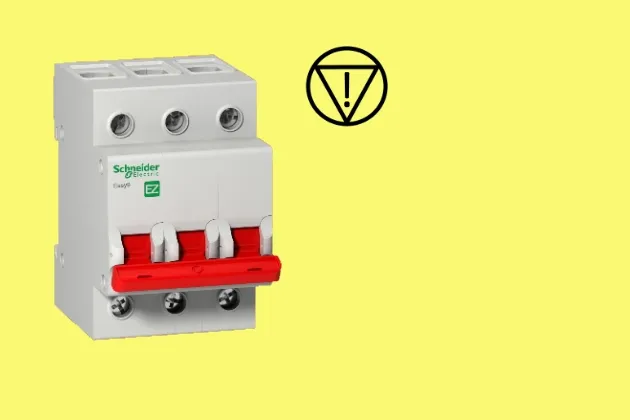

Также существуют выключатели нагрузки специального исполнения, например, с рукояткой красного цвета. Такие выключатели предназначены для ручного отключения всех нагрузок на время обслуживания или аварийной ситуации. Красный цвет ручки нужен, чтобы в трудной ситуации подсказать пользователю какой аппарат отключать первым. Выключатель нагрузки может быть снабжён красной поворотной рукояткой на основании жёлтого фона, а сам механизм рукояти вынесен на дверь шкафа и блокировать открытие дверцы до тех пор, пока выключатель нагрузки включен.

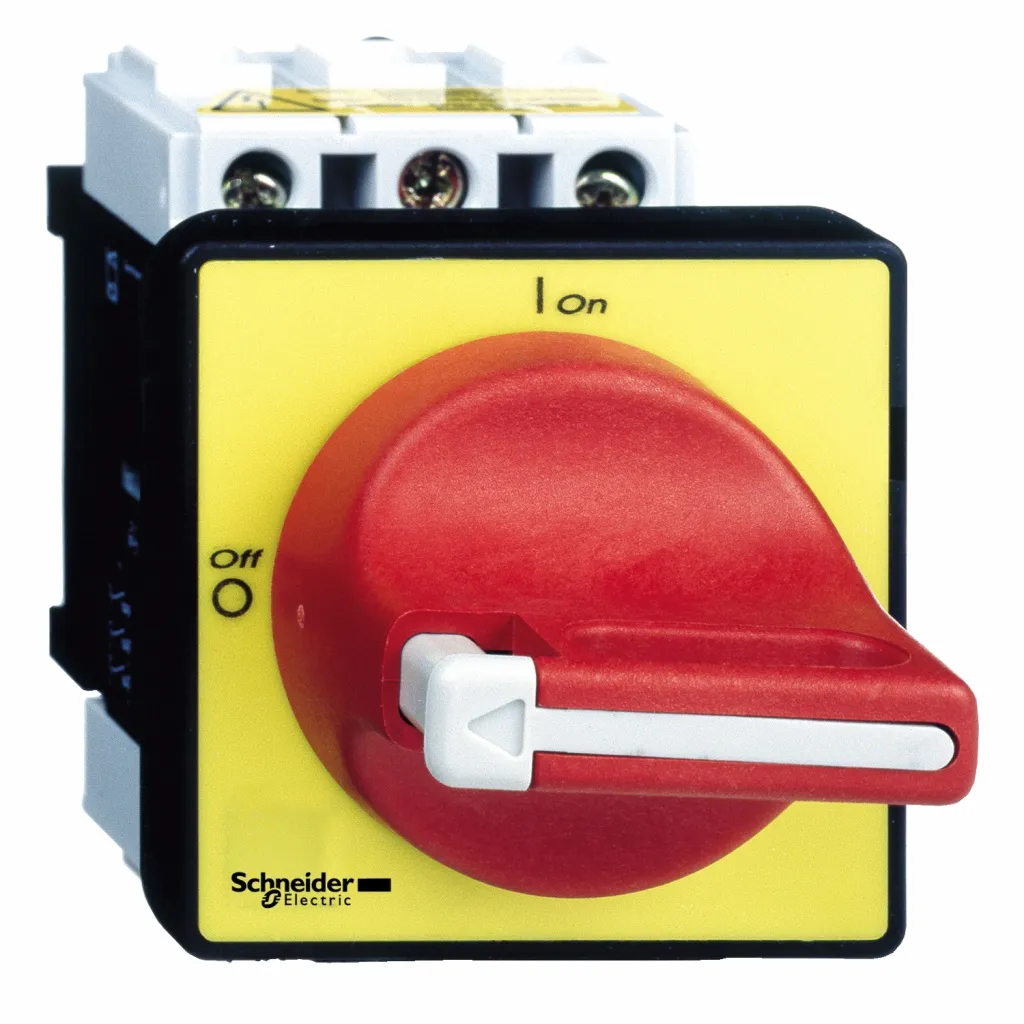

Аварийный выключатель нагрузки 40 А,
с рукояткой красного цвета на жёлтом фоне

Причина №2 — сэкономить (да, да, сэкономить!)

Чтобы выдержать требования селективности — когда номиналы вводного автомата и автомата отходящей линии близки (отличаются менее чем на 20%) приходится использовать специальные автоматы с регулируемой задержкой на отключение, завышать номинал вводного автомата или использовать автоматы со специальными кривыми отключения. Такой подход приведёт к более существенному удорожанию, чем покупка выключателя нагрузки, конечно, если использование выключателя нагрузки допустимо по условиям эксплуатации. Например, модульный выключатель нагрузки можно установить в качестве вводного аппарата в распределительном щитке. Конечно, если щиток подключен к ГРЩ, автомат в котором, рассчитан не только на защиту линии, но и на защиту шин внутри подключенного к нему щитка.
