Особенности цветовой кодировки проводов в электроустановках

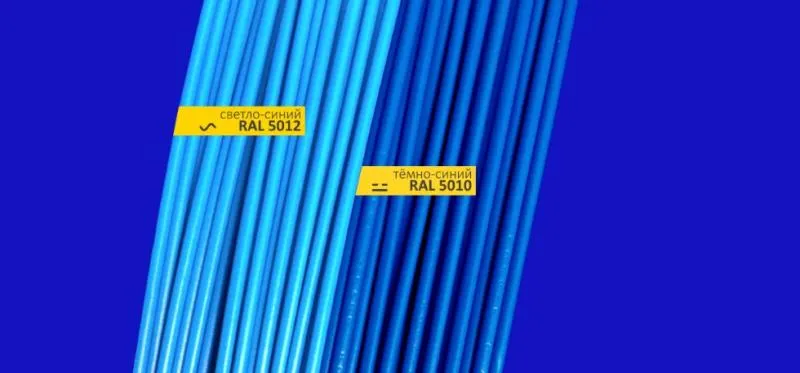

В шкафах автоматизации необходимо различать нулевые проводники переменного и постоянного тока. Если точнее, то в цепях постоянного тока нет классического нуля, там существуют плюсовой и минусовой проводники. Для кодировки минусового (отрицательного) проводника в цепи постоянного тока следует применять провод тёмно-синего цвета (RAL5010 или аналог), а для нулевого проводника в цепи переменного тока – светло-синий или голубой провод (RAL5012 или аналог).
Особенности цветовой кодировки проводов в электроустановках
8 апреля 2021 16:32
// Советы
Компания Siemens одна из первых закрепила в своих требования к подрядчикам использование тёмно-синего провода. Сборщики щитов промышленной автоматизации используют тёмно-синий провод RAL 5010.
Голубой или светло-синий цвет предназначен для нулевого рабочего или среднего проводника. Согласно ГОСТ Р 50462-92 п. 3.1.2: - «Если схема содержит нулевой рабочий проводник или средний проводник, идентифицируемый по цвету, то использованный цвет для данного назначения должен быть голубым или светло-синим. В этом случае голубой цвет не следует использовать для идентификации другого проводника, если существует риск смешивания.»
Если же нулевой рабочий проводник или средний проводник отсутствует, то голубой цвет в многожильном кабеле может также использоваться и для других видов применения, за исключением применения в качестве нулевого защитного проводника «PE».

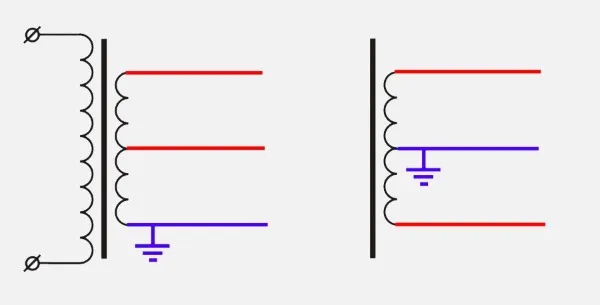

Во вторичных цепях переменного и постоянного тока синим цветом должен быть обозначен тот проводник, который соединён с землёй.

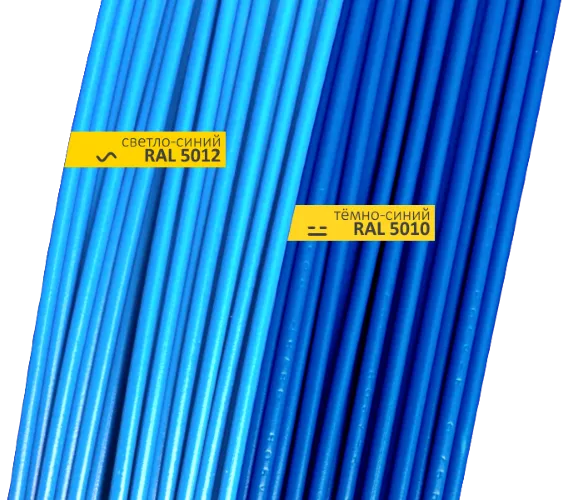

Голубой и тёмно-синий провод в шкафу 0,4 кВ
Согласно ГОСТ Р 50462-2009 п. 5.2.4: «Для положительного полюсного проводника предпочтительным цветом является коричневый. Для отрицательного полюсного (значит не заземлённого — бывает так что есть не просто плюс и минус, а плюс, средняя точка, минус и именно средняя точка может быть заземлена) проводника предпочтительным цветом является серый. В том случае, если двухпроводная электрическая цепь постоянного тока является ответвлением от трехпроводной электрической цепи постоянного тока, цветовая идентификация полюсного проводника двухпроводной электрической цепи должна совпадать с цветовой идентификацией того полюсного проводника трехпроводной электрической цепи, с которым он имеет электрическое соединение.» Согласно примечанию к этому пункту: — «Предпочтительным цветом заземленного полюсного проводника является синий.»

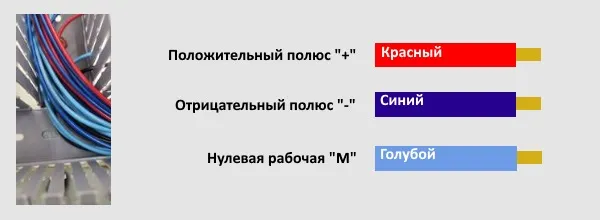

Согласно ПУЭ: — «Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.», «Шины должны быть обозначены при постоянном токе: положительная шина „+“ — красным цветом, отрицательная „-“ — синим и нулевая рабочая „M“ — голубым цветом.»
Каталог монтажного провода в магазине
Голубой или светло-синий цвет предназначен для нулевого рабочего или среднего проводника. Согласно ГОСТ Р 50462-92 п. 3.1.2: - «Если схема содержит нулевой рабочий проводник или средний проводник, идентифицируемый по цвету, то использованный цвет для данного назначения должен быть голубым или светло-синим. В этом случае голубой цвет не следует использовать для идентификации другого проводника, если существует риск смешивания.»
Если же нулевой рабочий проводник или средний проводник отсутствует, то голубой цвет в многожильном кабеле может также использоваться и для других видов применения, за исключением применения в качестве нулевого защитного проводника «PE».
Во вторичных цепях переменного и постоянного тока синим цветом должен быть обозначен тот проводник, который соединён с землёй.
Голубой и тёмно-синий провод в шкафу 0,4 кВ
Согласно ГОСТ Р 50462-2009 п. 5.2.4: «Для положительного полюсного проводника предпочтительным цветом является коричневый. Для отрицательного полюсного (значит не заземлённого — бывает так что есть не просто плюс и минус, а плюс, средняя точка, минус и именно средняя точка может быть заземлена) проводника предпочтительным цветом является серый. В том случае, если двухпроводная электрическая цепь постоянного тока является ответвлением от трехпроводной электрической цепи постоянного тока, цветовая идентификация полюсного проводника двухпроводной электрической цепи должна совпадать с цветовой идентификацией того полюсного проводника трехпроводной электрической цепи, с которым он имеет электрическое соединение.» Согласно примечанию к этому пункту: — «Предпочтительным цветом заземленного полюсного проводника является синий.»
Согласно ПУЭ: — «Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.», «Шины должны быть обозначены при постоянном токе: положительная шина „+“ — красным цветом, отрицательная „-“ — синим и нулевая рабочая „M“ — голубым цветом.»
