В ответственных и сложных системах автоматизации все чаще нужна схема с независимым внешним источником питания 24В DC для платы управления ПЧ. Это не просто “дополнительный источник”, а стратегическое разделение питания: силовая часть получает энергию для работы, управляющая — для принятия решений.

Опция независимого питания разработана для преобразователей частоты Sinvel серии SID600 и доступна в 2 различных форм-факторах.

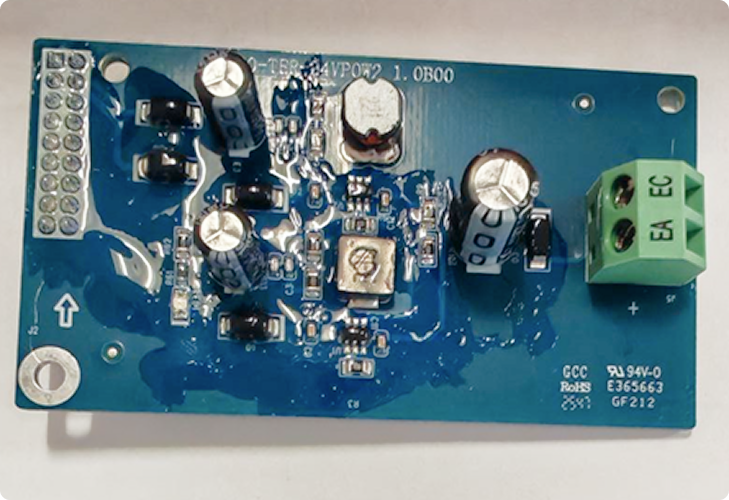

1. Стандартная по габаритам карта расширения, устанавливается в штатный слот. Подходит для любого типоразмера ПЧ, но занимает 1 из 2 слотов расширения.

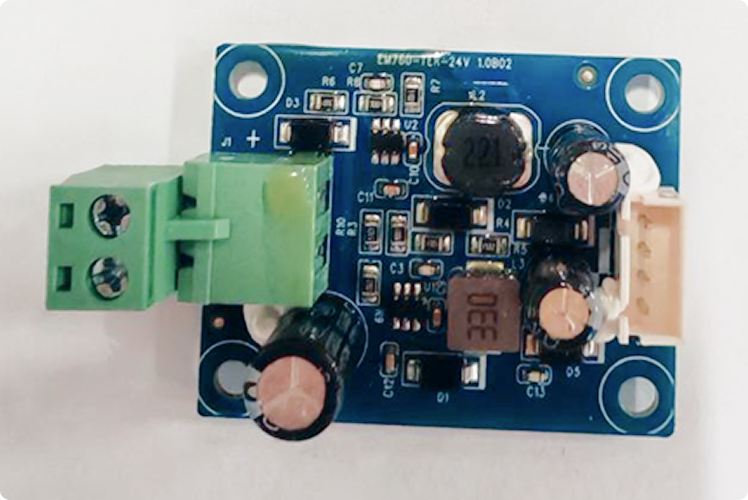

2. Отдельная плата, которая устанавливается в любом удобном месте внутри корпуса ПЧ и не занимает слот расширения! Подходит для типоразмеров свыше 30кВт.

Вариант 1		Вариант 2

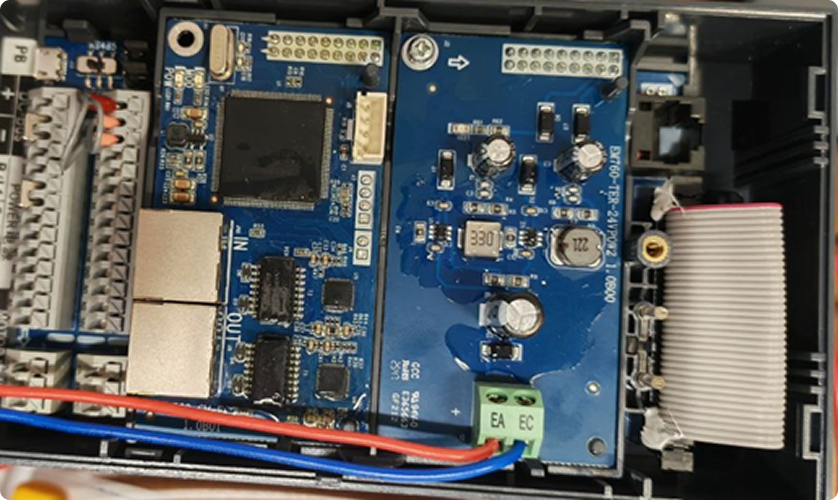

Карта 24В DC + карта сетевого протокола EtherCat внутри SID600 на 1,5кВт

5 ключевых задач, которые решает функция независимого питания 24 В платы управления преобразователя частоты Sinvel:

1. Предварительная настройка «на столе»

Клеммы независимого питания позволяют инженеру пользователю запитать только управляющую часть ПЧ от 24В, подключиться к нему через ПО на ноутбуке, проверить конфигурацию, считать журналы ошибок, протестировать логику работы от ПЛК не подавая силового питания и не запуская двигатель.

2. Сохранение связи по сети

При отключении силового питания, карта сетевого протокола внутри ПЧ Sinvel остается в работе и связь с верхним уровнем АСУ ТП сохраняется для передачи текущего статуса и сигнализации об ошибках. Это важно, чтобы весь технологический процесс не остановился при отключении одного из узлов.

3. Контролируемый останов вместо аварийного

В непрерывных процессах, таких как нефтехимия, металлургия, пищевая промышленность простое отключение ПЧ при потере силового питания недопустимо, оно приведет к порче продукции, выходу из строя оборудования и длительному простою на перезапуск.

В случае же применения преобразователя частоты Sinvel SID600 с независимым питанием, привод останавливается контролируемо, а также сохраняется журнал аварий и текущих параметров в энергонезависимую память. Обслуживающему персоналу намного проще локализовать и устранить неисправность.

4. Иммунитет к скачкам и просадкам напряжения в сети

При просадках или кратковременных (< 1-2 сек) пропаданиях силового напряжения внутренний источник ПЧ может отключиться, вызвав аварию и останов. Внешний источник 24В DC, особенно с резервированием от аккумуляторной батареи или ИБП, удерживает "мозг" преобразователя активным. После восстановления сети, преобразователю не нужно загружаться повторно, он быстро продолжит работу по заданному алгоритму, избегая незапланированного останова.

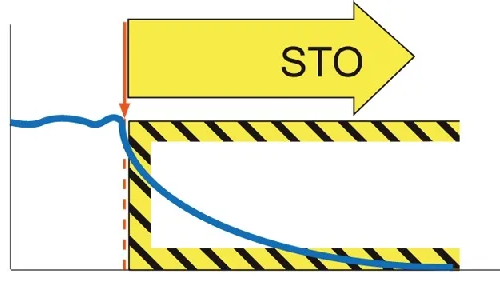

5. Функциональная безопасность (Safety)

В современных ПЧ безопасные входы STO (safety torque off) часто требуют отдельного источника питания 24В DC. Это обеспечивает гальваническую развязку и гарантирует срабатывание защиты даже при внутреннем отказе силовой части преобразователя. Независимое питание становится обязательным элементом безопасного электропривода.

Подводя итог, использование независимого источника питания 24В DC для преобразователя частоты перестает быть экзотической опцией и становится рациональным инженерным решением для широкого спектра задач.

Небольшая по стоимости опция переводит электропривод на следующий уровень - в категорию более надежных, безопасных и интеллектуальных. Ключевые преимущества — повышение удобства настройки и диагностики, обеспечение контролируемого поведения при авариях в питающей сети, выполнение норм функциональной безопасности.
