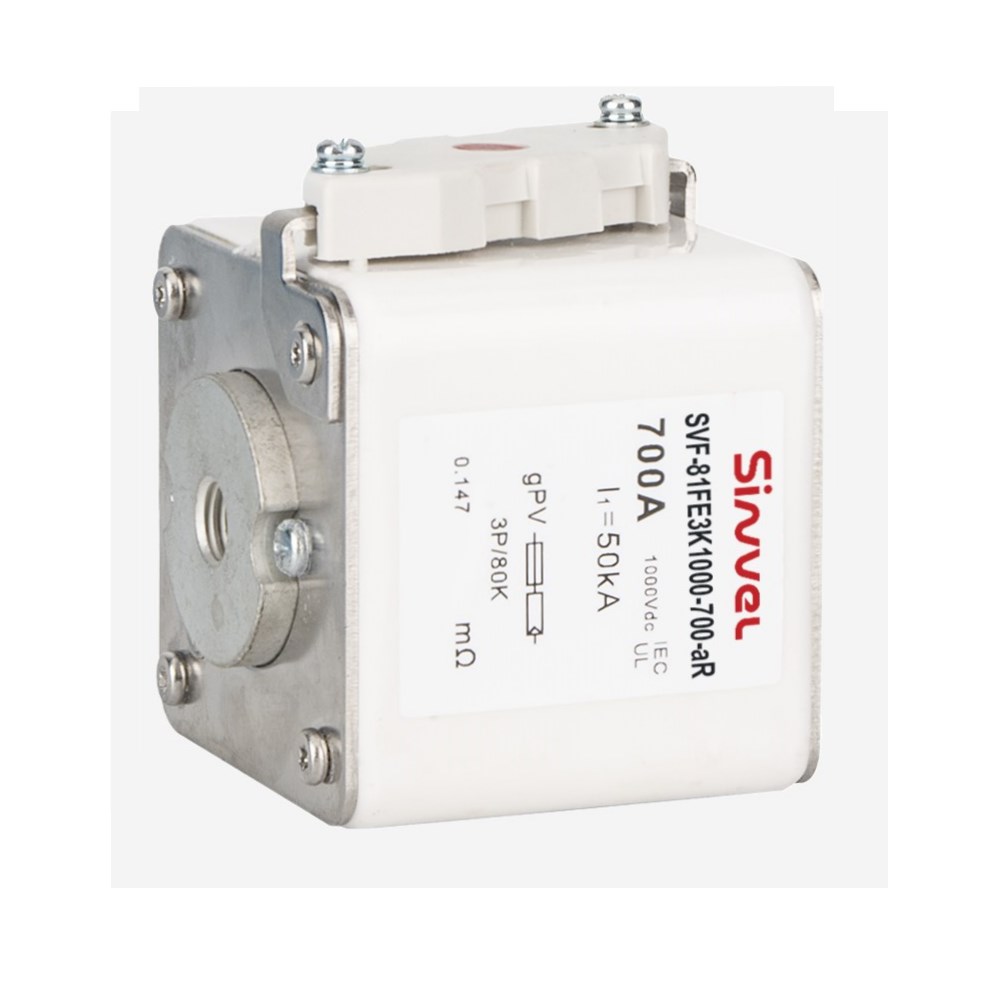

Быстродействующий предохранитель SVF-81FE предназначен для защиты полупроводниковых приборов. Характеристика срабатывания aR обеспечивает защиту от токов короткого замыкания. Контакты с резьбовым отверстием под болт позволяет устанавливать предохранитель непосредственно на шины. На боковой индикатор срабатывания можно установить дополнительный контакт, который будет передавать сигнал в сеть.
Рекомендуемая сфера применения: электрический транспорт
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
Рекомендуемая сфера применения: электрический транспорт
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
| Таблица выбора | ||||||||||||||||||||||||
| SVF-81FE0K1000 ( Габарит 0 ) | ||||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||||
| SVF-81FE0K1000-50-aR |
Sinvel |
50 |
1000 DC |
50-150 DC | aR | |||||||||||||||||||
| SVF-81FE0K1000-63-aR |
|
63 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||||
| SVF-81FE0K1000-80-aR | Sinvel | 80 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||||
| SVF-81FE0K1000-100-aR | Sinvel | 100 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||||
| SVF-81FE0K1000-125-aR | Sinvel | 125 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||||
| SVF-81FE0K1000-160-aR | Sinvel | 160 | 1000 DC | 50-150 DC | aR | |||||||||||||||||||
| SVF-81FE0K1000-200-aR | Sinvel | 200 | 1000 DC | 50-150 DC | aR | |||||||||||||||||||
| SVF-81FE0K1000-250-aR | Sinvel | 250 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||||
| SVF-81FE0K1000-315-aR | Sinvel | 315 | 1000 DC | 50-150 DC | aR | |||||||||||||||||||
| SVF-81FE0K1000-350-aR | Sinvel | 350 | 1000 DC | 50-150 DC | aR | |||||||||||||||||||
| SVF-81FE0K1000-400-aR | Sinvel | 400 | 1000 DC | 50-150 DC | aR | |||||||||||||||||||
| Таблица выбора | ||||||||||||||||||||||
| SVF-81FE1K1000 ( Габарит 1 ) | ||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||
| SVF-81FE1K1000-100-aR | Sinvel | 100 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| SVF-81FE1K1000-125-aR |
|
125 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||
| SVF-81FE1K1000-160-aR | Sinvel | 160 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||
| SVF-81FE1K1000-200-aR | Sinvel | 200 | 1000 DC | 50-150 DC |
aR |
|||||||||||||||||
| SVF-81FE1K1000-250-aR | Sinvel | 250 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| SVF-81FE1K1000-315-aR | Sinvel | 315 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| SVF-81FE1K1000-350-aR | Sinvel | 350 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| SVF-81FE1K1000-400-aR | Sinvel | 400 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| SVF-81FE1K1000-500-aR | Sinvel | 500 | 1000 DC | 50-150 DC | aR | |||||||||||||||||
| Таблица выбора | |||||
| SVF-81FE2K1000 ( Габарит 2 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА | Характеристика срабатывания |
| SVF-81FE2K1000-250-aR | Sinvel | 250 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-315-aR | Sinvel | 315 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-350-aR | Sinvel | 350 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-400-aR | Sinvel | 400 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-500-aR | Sinvel | 500 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-630-aR | Sinvel | 630 | 1000 DC | 50-150 DC | aR |
| SVF-81FE2K1000-700-aR | Sinvel | 700 | 1000 DC | 50-150 DC | aR |
| Таблица выбора | |||||
| SVF-81FE3K1000 ( Габарит 3 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА | Характеристика срабатывания |
| SVF-81FE3K1000-500-aR | Sinvel | 500 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-630-aR | Sinvel | 630 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-700-aR | Sinvel | 700 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-800-aR | Sinvel | 800 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-900-aR | Sinvel | 900 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-1000-aR | Sinvel | 1000 | 1000 DC | 50-150 DC | aR |
| SVF-81FE3K1000-1100-aR | Sinvel | 1100 | 1000 DC | 50-150 DC | aR |
| Артикул | Наименование | Совместимые предохранители |
| SVF-FH81FE630-1 | Держатель предохранителя, 1 полюс, 630 А | SVF-81FE… до 630 А |
| SVF-FH81FE2000-1 | Держатель предохранителя, 1 полюс, 2000 А | SVF-81FE… от 700 А |
| SVF-MS6 | Дополнительный контакт срабатывания 1СО | SVF-81FE… |
