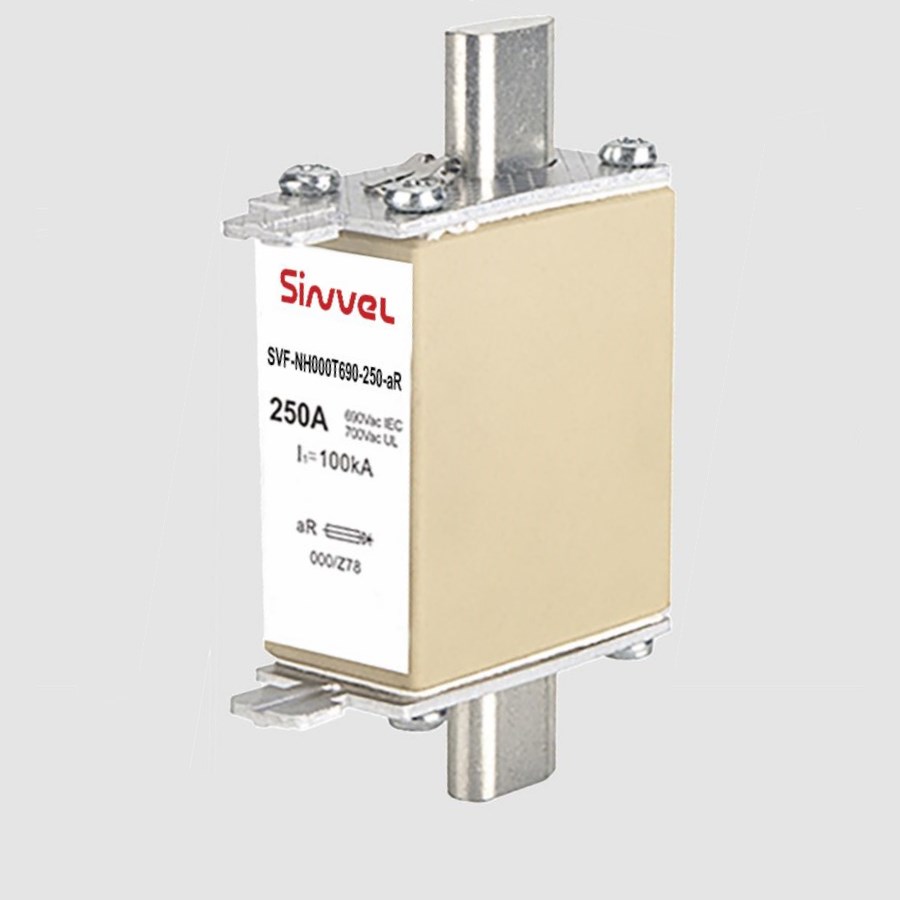

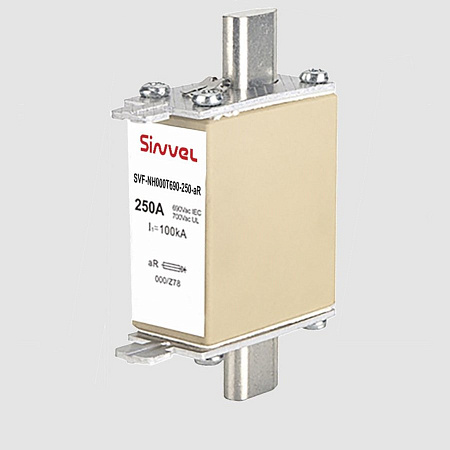

Быстродействующий предохранитель SVF-NH предназначен для защиты полупроводниковых приборов. Характеристика срабатывания aR обеспечивает защиту от токов короткого замыкания. Исполнение с ножами позволяет устанавливать предохранитель в держатели или предохранитель-выключатель-разъединители Sinvel. На индикатор срабатывания можно установить дополнительный контакт, который будет передавать сигнал в сеть.
Рекомендуемая сфера применения: защита полупроводников
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
Рекомендуемая сфера применения: защита полупроводников
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
| Таблица выбора | ||||||||||||||||||||||||
| SVF-NH000T690 ( Габарит NH000 ) | ||||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||||
| SVF-NH000T690-10-aR |
Sinvel |
10 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-16-aR | Sinvel | 16 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH000T690-20-aR | Sinvel | 20 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH000T690-25-aR | Sinvel | 25 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH000T690-32-aR | Sinvel | 32 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH000T690-40-aR | Sinvel | 40 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-50-aR | Sinvel | 50 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-63-aR | Sinvel | 63 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH000T690-80-aR | Sinvel | 80 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-100-aR | Sinvel | 100 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-125-aR | Sinvel | 125 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-160-aR | Sinvel | 160 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-200-aR | Sinvel | 200 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-250-aR | Sinvel | 250 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH000T690-315-aR | Sinvel | 315 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| Таблица выбора | ||||||||||||||||||||||||
| SVF-NH00T690 ( Габарит NH00 ) | ||||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||||
| SVF-NH00T690-25-aR | Sinvel | 25 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-32-aR |
|
32 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH00T690-40-aR | Sinvel | 40 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH00T690-50-aR | Sinvel | 50 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-NH00T690-63-aR | Sinvel | 63 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-80-aR | Sinvel | 80 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-100-aR | Sinvel | 100 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-125-aR | Sinvel | 125 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-160-aR | Sinvel | 160 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-200-aR | Sinvel | 200 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-250-aR | Sinvel | 250 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-315-aR | Sinvel | 315 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-350-aR | Sinvel | 350 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-NH00T690-400-aR | Sinvel | 400 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| Таблица выбора | |||||
| SVF-NH1T690 ( Габарит NH1 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА | Характеристика срабатывания |
| SVF-NH1T690-40-aR | Sinvel | 40 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-50-aR | Sinvel | 50 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-63-aR | Sinvel | 63 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-80-aR | Sinvel | 80 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-125-aR | Sinvel | 125 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-160-aR | Sinvel | 160 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-200-aR | Sinvel | 200 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-250-aR | Sinvel | 250 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-315-aR | Sinvel | 315 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-350-aR | Sinvel | 350 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-400-aR | Sinvel | 400 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-500-aR | Sinvel | 500 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-630-aR | Sinvel | 600 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH1T690-700-aR | Sinvel | 700 | 690 АС/440 DC | 100 АС/30 DC | aR |
| Таблица выбора | |||||
| SVF-NH2T690 ( Габарит NH2 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА |
Характеристика срабатывания |
| SVF-NH2T690-200-aR | Sinvel | 200 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-250-aR | Sinvel | 250 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-315-aR | Sinvel | 315 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-350-aR | Sinvel | 350 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-400-aR | Sinvel | 400 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-500-aR | Sinvel | 500 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-630-aR | Sinvel | 630 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-700-aR | Sinvel | 700 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-800-aR | Sinvel | 800 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-900-aR | Sinvel | 900 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-NH2T690-1000-aR | Sinvel | 1000 | 690 АС/440 DC | 100 АС/30 DC | aR |
