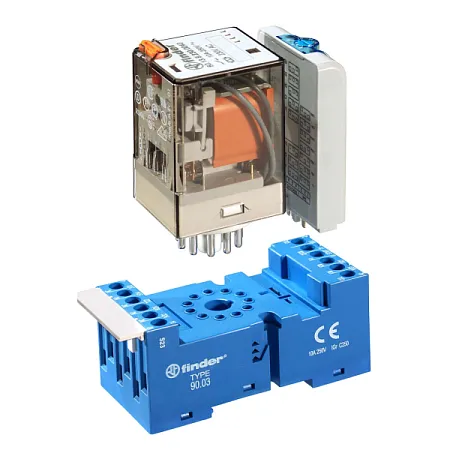

60.12 и 60.13 — промежуточные октальные реле с перекидными контактами от Finder

Простая и проверенная временем конструкция гарантирует работу в течении всего срока эксплуатации.
Наличие кнопки принудительного замыкания контактов.
Индикация состояния реле на лицевой панели.
Установка на DIN-рейку 35мм.

Раздел октальных реле в магазине

Каталог Finder 2019
23,6 мб

Таблица выбора
Характеристики контактов		Характеристики катушки		Артикул
Кол-во перекидных контактов	Номинальный ток, А (АС1)	Тип напряжения	Напряжение, В	Реле (с кнопкой тестирования, блокировкой и механическим индикатором)	Розетка с винтовыми клеммами	Диод	Варистор + светодиод	RC цепочка	Таймер
2	10	DC	12	601290120040	9002SMA	9902300000	9902002498	9902002409	860002400000
2	10	DC	24	601290240040	9002SMA	9902300000	9902002498	9902002409	860002400000
2	10	DC	48	601290480040	9002SMA	9902300000	9902006098	9902006009	860002400000
2	10	DC	110	601291100040	9002SMA	9902300000	9902023098	9902023009	860002400000
2	10	DC	220	601292200040	9002SMA	9902300000	9902023098	9902023009	860002400000
2	10	AC	24	601280240040	9002SMA	X	9902002498	9902002409	860002400000
2	10	AC	48	601280480040	9002SMA	X	9902006098	9902006009	860002400000
2	10	AC	120	601281200040	9002SMA	X	9902023098	9902023009	860002400000
2	10	AC	230	601282300040	9002SMA	X	9902023098	9902023009	860002400000
3	10	DC	12	601390120040	9003SMA	9902300000	9902002498	9902002409	860002400000
3	10	DC	24	601390240040	9003SMA	9902300000	9902002498	9902002409	860002400000
3	10	DC	48	601390480040	9003SMA	9902300000	9902006098	9902006009	860002400000
3	10	DC	110	601391100040	9003SMA	9902300000	9902023098	9902023009	860002400000
3	10	DC	220	601392200040	9003SMA	9902300000	9902023098	9902023009	860002400000
3	10	AC	24	601380240040	9003SMA	X	9902002498	9902002409	860002400000
3	10	AC	48	601380480040	9003SMA	X	9902006098	9902006009	860002400000
3	10	AC	120	601381200040	9003SMA	X	9902023098	9902023009	860002400000
3	10	AC	230	601382300040	9003SMA	X	9902023098	9902023009	860002400000

Характеристики
Характеристики контактов
Ном. напряжение/Макс. напряжение			В АС	250/400
Мин. ток переключения			мВт(В/мА)	500 (10/5)
Стандартный материал контакта				AgNi
Характеристики катушки
Ном. напряжение (Un)	Un		В AC	6, 12, 24, 48, 60, 110, 120, 230, 240, 400
	Un		В DC	6, 12, 24, 48, 60, 110, 125, 220
Ном. мощность AC/DC			BA/Вт	2,2/1,3
Рабочий диапазон			В АС	(0,8...1,1) Un
			В DC	(0,8...1,1) Un
Напряжение удержания			В AC/DC	0,8 Un /0,5 Un
Напряжение отключения			В AC/DC	0,2 Un /0,1 Un
Общие характеристики
Механическая долговечность AC/DC			Циклов	2010⁶/5010⁶
Электр. долговечность, при ном. нагрузке АС1			Циклов	200*103
Время вкл./выкл.			Мс	11/4
Изоляция между катушкой и контактами (1,2/50 ^s)			kB	4/3,6
Электрическая прочность между открытыми контактами			В AC	1,0
Температура эксплуатации		t	°С	-40...+70
