- Простая и проверенная временем конструкция гарантирует работу в течение всего срока эксплуатации.
- Установка на DIN-рейку 35 мм.
- Бескадмиевый материал контактов.
- Безопасная изоляция между катушкой и контактами 8 мм.
- Компактный размер.
- Прозрачный корпус, видимый разрыв контактов реле.
Раздел миниатюрных реле в магазине
Каталог Finder 2019
23,6 мб
| Таблица выбора | |||||||||||
| Характеристики контактов | Характеристики катушки | Артикул | |||||||||
| Кол-во пере- кидных контактов | Ном. ток, А (АС1) | Тип напря- жения | Напря- жение, В | Реле | Розетка металлический держатель | Розетка пластиковый держатель | Диод | Диод + светодиод | Варистор + светодиод | RC цепочка | Таймер |
| 1 | 16 | DC | 12 |
406190120000 |
9505SMA |
9505SPA |
9902300000 |
9902902499 |
9902002498 |
9902002409 |
863000240000 |
| 1 | 16 | DC | 24 |
406190240000 |
9505SMA |
9505SPA |
9902300000 |
9902902499 |
9902002498 |
9902002409 |
863000240000 |
| 1 | 16 | DC | 48 |
406190480000 |
9505SMA |
9505SPA |
9902300000 |
9902906099 |
9902006098 |
9902006009 |
- |
| 1 | 16 | DC | 110 |
406191100000 |
9505SMA |
9505SPA |
9902300000 |
9902922099 |
9902023098 |
9902023009 |
- |
| 1 | 16 | AC | 24 |
406180240000 |
9505SMA |
9505SPA |
- | - |
9902002498 |
9902002409 |
863000240000 |
| 1 | 16 | AC | 48 |
406180480000 |
9505SMA |
9505SPA |
- | - |
9902006098 |
9902006009 |
- |
| 1 | 16 | AC | 120 |
406181200000 |
9505SMA |
9505SPA |
- | - |
9902023098 |
9902023009 |
863081200000 |
| 1 | 16 | AC | 230 |
406182300000 |
9505SMA |
9505SPA |
- | - |
9902023098 |
9902023009 |
863082400000 |
| 2 | 8 | DC | 12 |
405290120000 |
9505SMA |
9505SPA |
9902300000 |
9902902499 |
9902002498 |
9902002409 |
863000240000 |
| 2 | 8 | DC | 24 |
405290240000 |
9505SMA |
9505SPA |
9902300000 |
9902902499 |
9902002498 |
9902002409 |
863000240000 |
| 2 | 8 | DC | 48 |
405290480000 |
9505SMA |
9505SPA |
9902300000 |
9902906099 |
9902006098 |
9902006009 |
- |
| 2 | 8 | DC | 110 |
405291100000 |
9505SMA |
9505SPA |
9902300000 |
9902922099 |
9902023098 |
9902023009 |
- |
| 2 | 8 | AC | 24 |
405280240000 |
9505SMA |
9505SPA |
- | - |
9902002498 |
9902002409 |
863000240000 |
| 2 | 8 | AC | 48 |
405280480000 |
9505SMA |
9505SPA |
- | - |
9902006098 |
9902006009 |
- |
| 2 | 8 | AC | 120 |
405281200000 |
9505SMA |
9505SPA |
- | - |
9902023098 |
9902023009 |
863081200000 |
| 2 | 8 | AC | 230 |
405282300000 |
9505SMA |
9505SPA |
- | - |
9902023098 |
9902023009 |
863082400000 |
| Характеристики | |||
| Характеристики контактов | |||
| Ном. напряжение/Макс. напряжение | В АС | 250/400 | |
| Мин. ток переключения | мВт(В/мА) | 300 (5/5) | |
| Стандартный материал контакта | AgNi (4031-4051-4052) AgCdO (4061) | ||
| Характеристики катушки | |||
| Ном. напряжение | Un | В AC | 6,12, 24, 48, 60, 110, 120, 230, 240 |
| Un | В DC | 5, 6, 7, 9, 12, 14, 18, 21, 24, 28, 36, 48, 60, 90, 110, 125 | |
| Ном. мощность AC/DC/Чувствит. DC | BA Вт/Вт | 1,2/0,65/0,5 | |
| Рабочий диапазон | В АС | (0,8...1,1) Un | |
| В DC/Чувствит. В DC | (0,73...1,5) Un /(0,73...1,75) Un | ||
| Напряжение удержания | В AC/DC | 0,8 Un /0,4 Un | |
| Напряжение отключения | В AC/DC | 0,2 Un /0,1 Un | |
| Общие характеристики | |||
| Механическая долговечность AC/DC | циклов | 10*106/20*10⁶ | |
| Электр. долговечность, при ном. нагрузке АС1 | циклов | 200*103 | |
| Время вкл./выкл. | мс | 7/3-(12/4 чувств.) | |
| Изоляция между катушкой и контактами (1,2/50 ^s) | kB | 6 (8 мм) | |
| Электрическая прочность между открытыми контактами | В AC | 1 | |
| Температура эксплуатации | t | °С | -40...+85 |

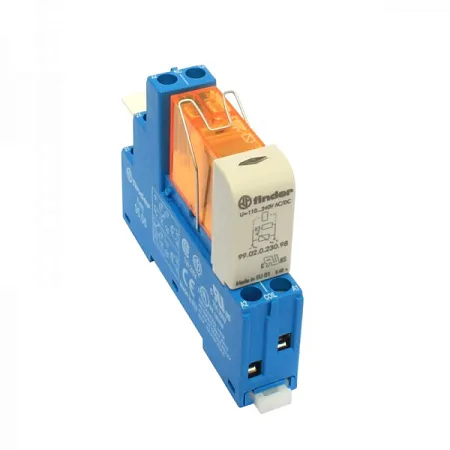

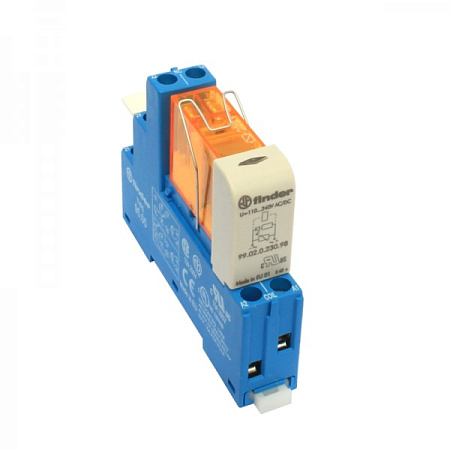

Реле 4052.../4061...
Розетка 9505...
Розетка 9505...
