Маркировка клемм

Двухрядная маркировка клемм SMK

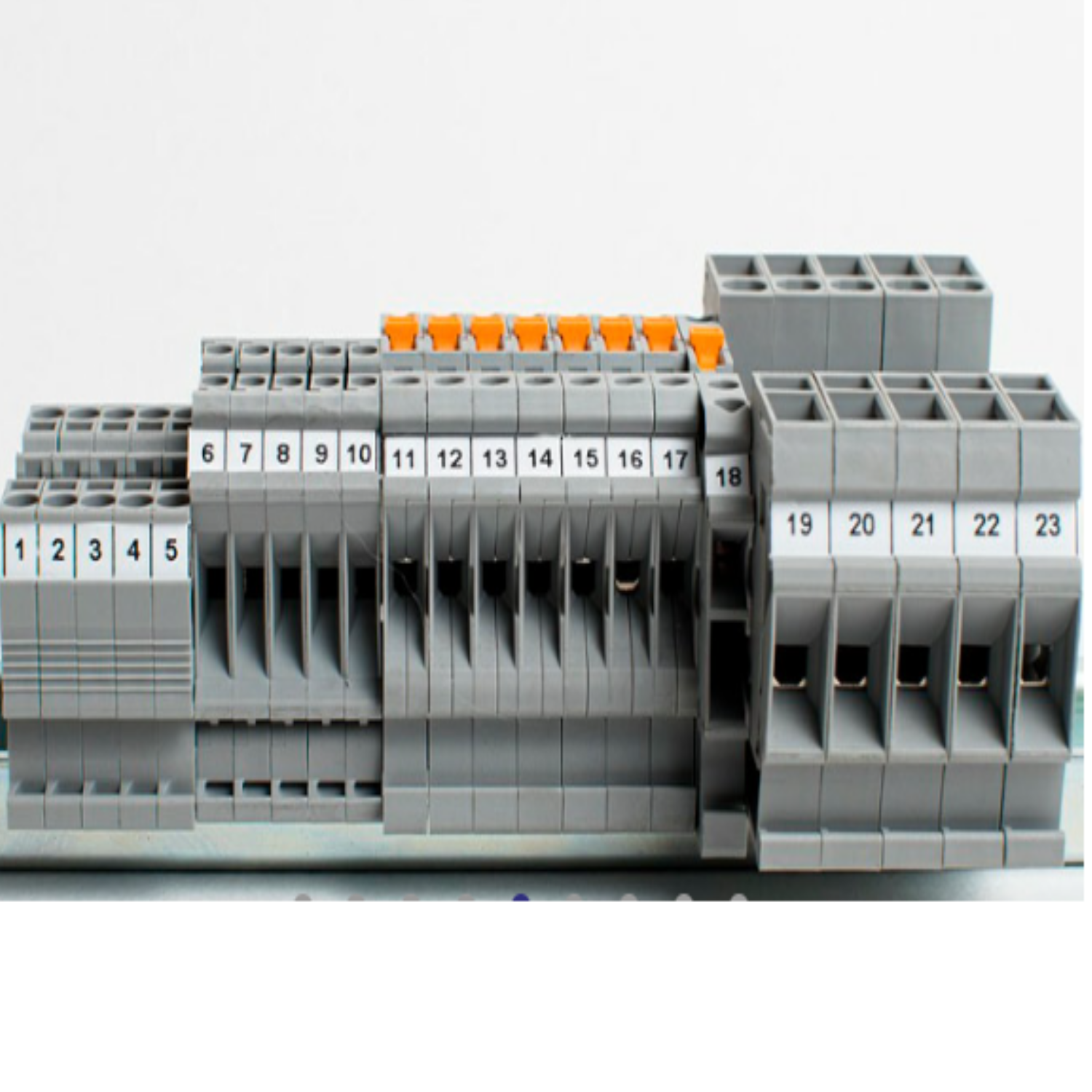

Маркировка клемм SMK - это одно - и двухрядная пластиковая лента с насечками для клемм различных производителей под термотрансферную печать. Лента монтируется в конструктив клеммы, если в ней предусмотрена такая маркировка. Рекомендуем маркировать от 2 клемм небольшого сечения - на одной клемме нет гарантии идеальной фиксации.

Совместимость маркировки с клеммами SMK определяется высотой паза в конструкции. В зависимости от сечения определяется ширина клеммы, по которой сделана насечка на ленте.

* Насечка позволяет легко отделить необходимое число маркеров.

* Жесткость пластиковой ленты обеспечивает надежную фиксацию в клеммах.

* Стойкость печати к истиранию и царапинам не требует защитного экрана.

Каталог Elegir


Таблица выбора
Совместимость: Phoenix Contact сери: UT,ST,PT.
                                SUPU серия: TP,TC.
                                IEK серия: КПИ.
Наименование Сечение клеммы, мм2        Ширина маркера, мм Высота маркера, мм Количество
в рулоне, шт 		Артикул
SMK-PC-2,5 мм2  2,5 5,2

6,2

5700 5031252
SMK-PC-4 мм2  4 6,2 4800 5031042
SMK-PC-6 мм2  6 8,2 3600 5031062
SMK-PC-10 мм2  10 10,2 2900 5031102
SMK-PC-16 мм2  16 12,2 2400 5031162

Таблица выбора
Совместимость: Phoenix Contact сери: TB.
                               SUPU серия: TB.
                               DEGSON серия: PC.
                               TDM серия: ЗНН, ЗКБ
Наименование Сечение клеммы, мм2 Ширина маркера, мм Высота маркера, мм Количество
в рулоне,шт 		Артикул
SMK-TB-2,5 мм2 2,5 5,2                  5,9 5700 5032252
SMK-TB-4 мм2 4 6,2 4800 5032042
SMK-TB-6 мм2 6 8,2 3600 5032062
SMK-TB-10 мм2 10 10,2 2900 5032102
SMK-TB-16 мм2 16 12,2 2400 5032162

Таблица выбора
Совместимость: Phoenix Contact сери: PT.
                                SUPU серия: TP,TC.
                                DKC серия: Nuputuk VPR.
                                Klemsan серия: PYK, SRD, CTP, PYKM, WGO2N, WGO4, WGO4/NM, WGO5, WGOD5,
                                WGOY6, WGOYD6, WGO6/NM, WGO6, AVK4A/NM
Наименование Сечение клеммы, мм2        Ширина маркера, мм Высота маркера, мм   Количество
в рулоне, шт  		Артикул
SMK-PCB-2,5 мм2 2,5 5,2                9,7 3000 5031251
SMK-PCB-4 мм2 4 6,2 2500 5031041
SMK-SRD-2,5 мм2 2,5 5,2               11,2 3000 5011521
SMK-KL-4 мм2 4 6 2500 5034041
SMK-SRD-4 мм2 4 6,2 2500 5011621
SMK-KL-6 мм2 6 8 1875 5034061
SMK-KL-10 мм2 10 10 1500 5034101
Таблица выбора
Совместимость: DEGSON серия: WS, DC, DS.
                               SUPU серия: TU*
Наименование         Сечение клеммы, мм2 Ширина маркера,мм Высота маркера, мм Количество
в рулоне,шт 		Артикул
SMK-WS-2,5 мм2 2,5 5               10  3000 5037251
SMK-DC-2,5 мм2 2,5 5,1 3000 5038251
SMK-DS-2,5 мм2* 2,5 5,2 3000 5039251
SMK-WS-4 мм2 4 6 2500 5037041
SMK-DC-4 мм2 4 6,1 2500 5038041
SMK-DS-4 мм2* 4 6,2 2500 5039041
SMK-DC-6 мм2 6 8               9,7 1800 5038061
SMK-DS-6 мм2* 6 8,2 1800 5039061
SMK-DC-10 мм2 10 10 1500 5038101
SMK-DS-10 мм2* 10 10,2 1500 5039101
SMK-DC-16 мм2 16 12 1250 5038161
SMK-DS-16 мм2* 16 12,2 1250 5039161

Технические характеристики
Материал ПВХ (поливинилхлорид)
Износостойкость стойкость к УФ-излучению
стойкость к истиранию и царапинам
Толщина ленты 300 мкм
Температурный диапазон t °С -30…+80
